PureLink CSC110 Instruction Manual

Hdmi audio converter
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
HDMI AUDIO CONVERTER
CSC110
Instruction Manual | Bedienungsanleitung

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CSC110 and is the answer not in the manual?

Questions and answers

Related Manuals for PureLink CSC110

Summary of Contents for PureLink CSC110

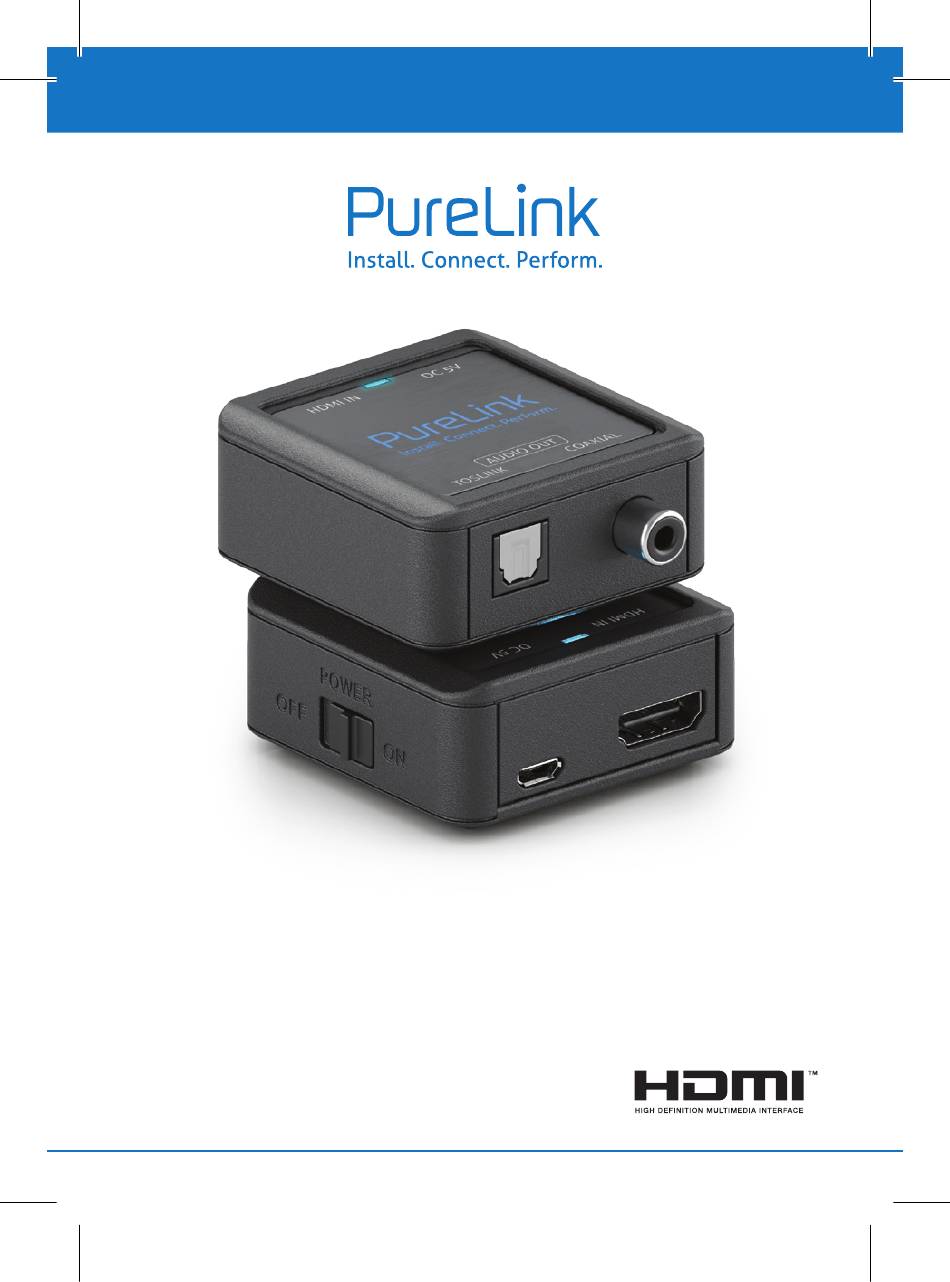

  • Page 1 HDMI AUDIO CONVERTER CSC110 Instruction Manual | Bedienungsanleitung...

  • Page 2: Table Of Contents

    TABLE OF CONTENT CHAPTER PAGE Introduction ....................3 Intended Use ....................3 Intended Countries ..................3 Safety Instructions .................. 4-6 Delivery Content ..................6 Features ......................6 Specifications ....................7 Application ....................8 Interface ....................9-10 Troubleshooting ..................11 Maintenance ..................... 11 Cleaning .....................

  • Page 3: Introduction

    1. INTRODUCTION The CSC110 is an HDMI audio converter that converts eARC/ARC au- dio signals to digital audio signals. It has one HDMI input and two digital audio outputs, one Toslink and one Coaxial. This converter supports stereo PCM, Dolby®, DTS®, 5.1 PCM and has an LED in- dicator light.

  • Page 4: Safety Instructions

    4. SAFETY INSTRUCTIONS Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in this manual, we assume no li- ability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/guarantee.
  • Page 5 Consult an expert when in doubt about the operation, safety or connection of the device. Make sure to observe the polarity and magnitude of the output voltage. Incorrect polarity or excessive voltage input leads to the destruction of the connected electrical appliance. Sufficient ventilation is essential when operating the product.

  • Page 6: Delivery Content

    This product contains radios that emit electromagnetic fields. These electromagnetic fields may interfere with pacemakers, defibrilla- tors, and other medical devices. Keep at least 6 inches (approxima- tely 15 cm) of separation between your pacemaker or defibrillator and this product. If you suspect this product is interfering with your pacemaker or any other medical device, stop using it and consult your physician for information specific to your medical device.

  • Page 7: Specifications

    7. SPECIFICATIONS Product Size in mm: 52 X 52 X 25 mm Product Weight in g: 34 g LED Status: Power on: LED lights blue Power off: no LED light Input: HDMI Output: TOSLINK COAXIAL Audio Signal support: t LPCM 2 CH, DOLBY®, DTS®, LPCM 5.1 CH Power: DC 5V / 0.6A / Micro USB...

  • Page 8: Application

    8. APPLICATION...

  • Page 9: Interface

    9. INTERFACE HDMI TOSLINK COAXIAL Power Switch ENGLISH...
  • Page 10 Step 2: Take a HDMI cable and connect it to the ARC/eARC HDMI port of your TV. Step 3: Connect the power adapter to the CSC110. Step 4: Go to the TV audio settings to output the audio from the ARC port.

  • Page 11: Troubleshooting

    10. TROUBLESHOOTING No audio output by Make sure your audio system power audio system is turned on and select correct source position. Make sure your audio cable is connected and without any issues. 11. MAINTENANCE There are no components located inside the product you need to maintain.

  • Page 12: Cleaning

    12. CLEANING Before cleaning the product must be disconnected from mains so- cket and all electrical loads. Before cleaning the product it must be disconnected from all other connected products. Only use dry and soft cloth to clear the housing of the Product. Do not use abrasive or solvents.

  • Page 13: Ce Conformity

    Any use other than described in this user`s manual is not permitted and causes loss of warranty, loss of guarantee, and non-liability. 14. CE CONFORMITY PureLink GmbH hereby declares that the CSC110 com- plies with Directive 2014/53/EU. The full text of the EU Declaration of Conformity is avai- lable at the following internet address: http://www.purelink.de/ce/CSC110_CE.pdf...

  • Page 14: Disposal Of The Device

    DISPOSAL OF THE DEVICE WEEE-Reg. No.: DE 93847290 According to the European WEEE directive, any electrical and electronic equipment must not be disposed with consumers waste. As a consumer, you are committed by law to reposit electrical and electronic devices to public collecting points or to the dealer for free at the end of the device’s lifetime.
  • Page 15 INHALTSVERZEICHNIS KAPITEL SEITE Einleitung ....................16 Bestimmungsgemäßer Gebrauch ............16 Bestimmungsländer ................16 Sicherheitshinweise ................17-18 Lieferumfang ..................... 19 Merkmale ....................19 Spezifikationen ..................19-20 Anwendung ....................20 Schnittstellen ..................21-22 Problembehebung ..................23 Wartung ...................... 23 Reinigung ..................... 23-24 Gewährleistung und Haftung ............24-25 CE Konformität ...................

  • Page 16: Einleitung

    1. EINLEITUNG Der CSC110 ist ein HDMI-Audio-Konverter, der eARC/ARC-Audiosi- gnale in digitale Audiosignale umwandelt. Er hat einen HDMI-Ein- gang und zwei digitale Audioausgänge, einen Toslink und einen Koaxial. Dieser Konverter unterstützt Stereo PCM, Dolby®, DTS®, 5.1 PCM und verfügt über eine LED-Anzeige.

  • Page 17: Sicherheitshinweise

    4. SICHERHEITSHINWEISE Lesen Sie sich die Bedienungsanleitung aufmerksam durch und be- achten Sie insbesondere die Sicherheitshinweise. Falls Sie die Si- cherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
  • Page 18 Beachten Sie auch die Sicherheitshinweise und Bedienungsanlei- tungen der weiteren Geräte, an die das Produkt angeschlossen wird. Wenden Sie sich an einen Sachverständigen, wenn Sie Zweifel zu Arbeitsweise, Sicherheit oder Anschluss des Produktes haben. Beachten Sie die Polarität und Stärke der Ausgangsspannung. Fal- sche Polarität oder zu starke Spannungen führen zur Zerstörung des angeschlossenen Geräts.

  • Page 19: Lieferumfang

    5. LIEFERUMFANG 1x HDMI Audio Konverter 1x Netzteil 5V DC 6. MERKMALE • Konvertiert Audiosignal von TV ARC/eARC-Quellen in ein digitales Audiosignal • HDMI-Eingang • Toslink und Coaxial Digital-Audioausgang. • Unterstützt Stereo PCM, Dolby®, DTS®, 5.1 PCM • LED-Indikationsanzeige • Plug & Play 7.

  • Page 20: Anwendung

    Unterstützte Audiosignale: LPCM 2 CH, Dolby®, DTS®, LPCM 5.1 Stromversorgung: DC 5V / 0,6A / Micro USB Luftfeuchtigkeit bei Betrieb: 10%~90% Rh Betriebstemperatur: 0°C ~ 40°C Lagertemperatur: -20°C~60°C 8. ANWENDUNG -20- DEUTSCH...

  • Page 21: Schnittstellen

    9. SCHNITTSTELLEN HDMI TOSLINK COAXIAL Power Switch -21- DEUTSCH...
  • Page 22 Schritt 2: Nehmen Sie ein HDMI-Kabel und verbinden Sie es mit dem ARC/eARC-HDMI-Anschluss Ihres Fernsehers. Schritt 3: Schließen Sie das Netzteil an den CSC110 an. Schritt 4: Gehen Sie zu den TV-Audioeinstellungen, um den Ton über den ARC-Port auszugeben. (Schauen Sie hierfür ggf. in die Be- dienungsanleitung Ihres TV’s)

  • Page 23: Problembehebung

    10. PROBLEMBEHEBUNG Keine Audioausgabe über Vergewissern Sie sich, dass Ihr das Audiosystem Audiosystem eingeschaltet ist und die richtige Audio-Quelle gewählt ist. Vergewissern Sie sich, dass das Audiokabel richtig angeschlossen ist und keine Probleme aufweist. 11. WARTUNG Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produkts, öffnen/zerlegen Sie es deshalb niemals.

  • Page 24: Gewährleistung Und Haftung

    Verwenden Sie nur ein trockenes, weiches Tuch, um das Gehäuse des Produkts zu reinigen. Verwenden Sie keine Scheuer- oder Lösungsmittel. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Rei- nigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

  • Page 25: Ce Konformität

    Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss. 14. CE KONFORMITÄT Hiermit erklärt PureLink GmbH, dass der CSC110 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgende Internetadresse verfügbar: www.purelink.de/ce/CSC110_CE.pdf...

  • Page 26: Geräteentsorgung

    GERÄTEENTSORGUNG WEEE-Reg. Nr.: DE 93847290 Elektrische und elektronische Geräte dürfen nach der eu- ropäischen WEEE Richtlinie nicht mit dem Hausmüll ent- sorgt werden. Als Verbraucher sind Sie nach dem Elek- troG verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos zurückzugeben.
  • Page 27 -27-...
  • Page 28 0049 (0)5971-800 299 -0 Fax: 0049 (0)5971-800 299 -99 E-mail: info@purelink.de Internet: www.purelink.de © 2021 PureLink GmbH. All rights reserved. All trade names are registered trademarks of respective manufactures listed. v1 | 2021-12 HDMI is a trademark of HDMI Licensing LLC.
