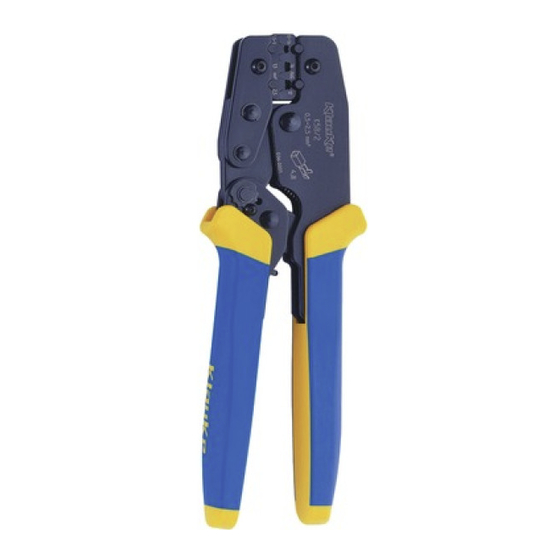

Textron Klauke K 58/2 Operating Instructions

Auf dem Knapp 46
D-42855 Remscheid
_________________________________________________________________________________________________________________
Bedienungsanleitung
Preßwerkzeug K 58/2
1. Allgemeine Hinweise
Vor Inbetriebnahme Ihres Preßwerkzeuges lesen Sie sich die Bedienungsanleitung
sorgfältig durch.
2. Technische Daten
- Gewicht: 0,510 kg
- Länge: ca. 220 mm
- Preßbereich: Flachsteckhülsen, Flachstecker 4.8 mm Steckbreite, Rollpressung
3. Bedienung des Werkzeuges
Um das Werkzeug zu öffnen pressen Sie die Griffe fest zusammen bis die Sperr-
vorrichtung sich löst. Legen Sie das Verbindungsmaterial in das entsprechende Profil
und schließen Sie das Werkzeug vollständig. Das Werkzeug ist mit einem Ratschen-
mechanismus ausgestattet, der das Verbindungsmaterial erst wieder freigibt, wenn der
Preßzyklus vollständig beendet wurde. Im Falle einer Fehlbedienung, z.B. einer
falschen Zuordnung des Verbindungsmaterials zum Preßprofil, kann der Preßvorgang
durch Betätigung des Ratschenhebels (Pos. 1) unterbrochen werden.
Vor Arbeitsbeginn ist ein spannungsfreier Zustand der zu verpressenden Verbindung
sicherzustellen.
4. Wartung
Das Preßwerkzeug ist nach jedem Gebrauch zu reinigen und die Bolzenverbindungen
einschließlich des Ratschenmechanismus sind leicht einzuölen.
WE.3243 Version 1.a
All manuals and user guides at all-guides.com
Profil mm²
1 0,5-0,75
2 1-1,5
3 2,5
Achtung
Es dürfen keine unter Spannung stehenden Teile verpreßt werden.
Tel.: ++49 (0)2191/907-0
Fax: ++49 (0)2191/907-141
AWG
20-18
17-15
13
Pos. 1
 6/99
