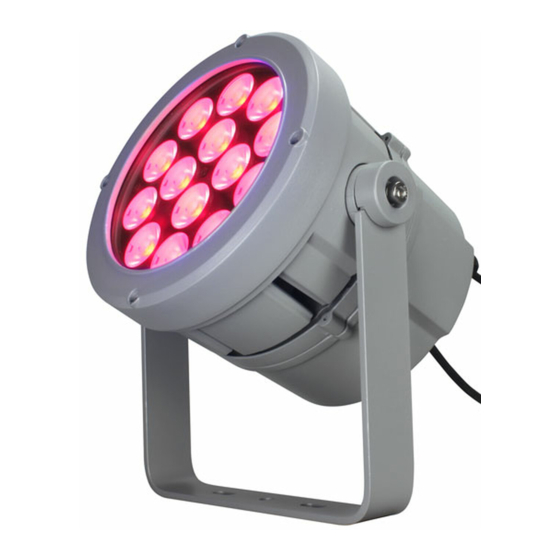

STUDIO DUE PARLED 300 User Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
RGBW - MONOCHROMATIC
User manual / Manuale d'uso
art. 202010 - 202110 - 202210 -202200

Advertisement

loading
Need help?

Need help?

Do you have a question about the PARLED 300 and is the answer not in the manual?

Questions and answers

Related Manuals for STUDIO DUE PARLED 300

Summary of Contents for STUDIO DUE PARLED 300

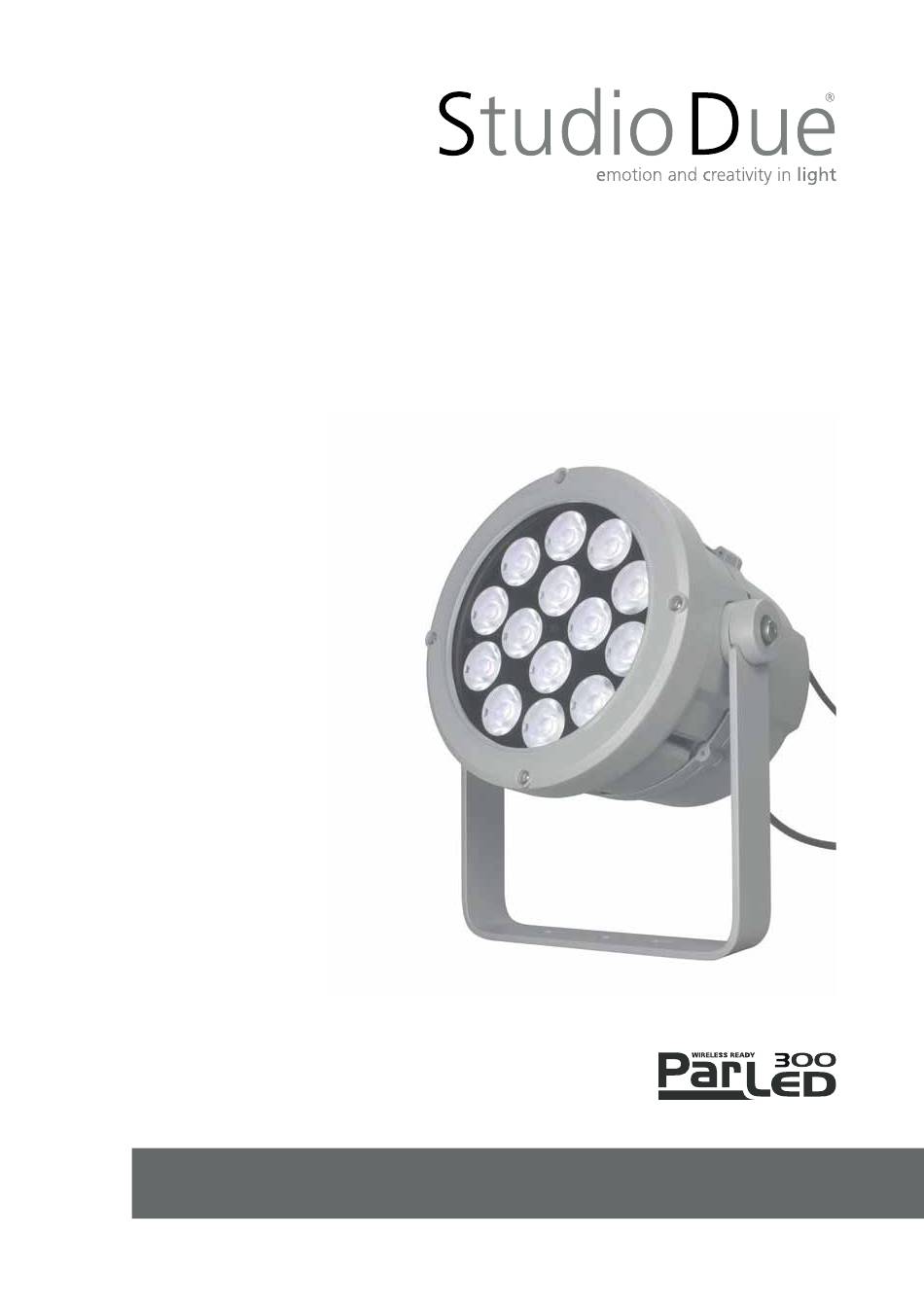

  • Page 1 RGBW - MONOCHROMATIC User manual / Manuale d’uso art. 202010 - 202110 - 202210 -202200...
  • Page 2 4 PIN connector - Connettore 4 PIN 4 PIN connectors 4 or 4 or FEMALE MALE WARNING SIGNAL IMPORTANTE GROUND/RETURN/OV N.C. DATA COMPLEMENT ( -, INVERTED) DATA TRUE ( +, NON INVERTED) In questo connettore potete trovare il NUMBER 4 or the GROUND sign. NUMERO 4 o il simbolo della TERRA.
  • Page 3 Setup and configuration (touch control panel) / Configurazione e settaggio (pannello di controllo touch) Page 15 DMX Channels list / Lista canali DMX Page 18 Physical / Dimensioni Page 19 Warranty / Garanzia Page 20 CE standards / Certificazioni CE rel.2_06/23 - Studio Due...
  • Page 4 2) Apparecchio di Classe I. Il conduttore di protezione deve far parte del cavo di alimentazione. 3) Disconnettere l’alimentazione prima di aprire l’apparecchio (personale di servizio). 4) Per la sostituzione dei LED contattare l’azienda: Studio Due Srls 5) Se il cavo flessibile esterno di questo apparecchio è danneggiato, deve essere sostituito esclusivamente dal costruttore, dal suo servizio di assistenza, o da personale qualificato equivalente, al fine di evitare pericoli.
  • Page 5 • Art. 202010 PARLED 300 PRO DRS RDM IP67 (RGBW) • Art. 202110 PARLED 300 PRO RDM IP20 (RGBW) • Art. 202210 PARLED 300 PRO DRS RDM M IP67 (monochromatic) • Art. 202200 PARLED 300 PRO PLUG-IN M IP67 (monochromatic) Per ottenere il meglio delle prestazioni ed un corretto funzionamento negli anni di questa unità, Vi consigliamo di leggere attentamente questo manuale...
  • Page 6 ........................ENG / ITA TECHNICAL FEATURES / CARATTERISTICHE TECNICHE PARLED300 PRO DRS RGBW IP67 (it. 202010) ........................ENG / ITA OPTIONAL ACCESSORIES / ACCESSORI OPZIONALI - Barn-door - Wireless DMX receiver rel. 2_06/23 - Studio Due...
  • Page 7 ........................ENG / ITA TECHNICAL FEATURES / CARATTERISTICHE TECNICHE PARLED 300 PRO RGBW IP20 (it. 202110) ........................ENG / ITA OPTIONAL ACCESSORIES / ACCESSORI OPZIONALI - Barn-door - Wireless DMX receiver rel.2_06/23 - Studio Due...
  • Page 8 ........................ENG / ITA TECHNICAL FEATURES / CARATTERISTICHE TECNICHE PARLED 300 PRO M (it. 202210) warm neutral cool ........................ENG / ITA OPTIONAL ACCESSORIES / ACCESSORI OPZIONALI - Barn-door - Wireless DMX receiver rel. 2_06/23 - Studio Due...
  • Page 9 ........................ENG / ITA TECHNICAL FEATURES / CARATTERISTICHE TECNICHE PARLED 300 PLUG-IN M (art. 202200) warm neutral cool ........................ENG / ITA OPTIONAL ACCESSORIES / ACCESSORI OPZIONALI - Barn-door - Wireless DMX receiver rel.2_06/23 - Studio Due...
  • Page 10 (length / lunghezza < 20mt.) MAINS VOLTAGE CROSS SELECTIONAL AREAS SIGNAL 230V 3X1 mm (minimum) Line Neutral UNIVERSAL MAIN VOLTAGE Ground 100-277V~ / 50-60Hz Metal Anti-Condensation Not present in Plug-in Valve version MAIN IN Ingresso rete rel. 2_06/23 - Studio Due...
  • Page 11 Connettore 4 PIN femmina e maschio 120 Ohm DMX output DMX output DMX input DMX input Termination resistor Terminale di linea SHIELD GROUND/RETURN/OV Termination resistor 120 Ohm INNER CONDUCTOR DATA TRUE ( +, NON INVERTED) Terminale di linea rel.2_06/23 - Studio Due...
  • Page 12 MAIN IN CONNECTION SIGNAL Line Neutral UNIVERSAL MAIN VOLTAGE Ground 100-277V~ / 50-60Hz MAIN IN POWERCON MAIN OUT POWERCON connector connector (included) (optional) MAIN OUT DMX OUT DMX IN MAIN IN Uscita rete Ingresso rete rel. 2_06/23 - Studio Due...
  • Page 13 fixture / fixture / fixture / fixture / fixture / fixture / fixture / apparecchio apparecchio apparecchio apparecchio apparecchio apparecchio apparecchio fixture 1 fixture 1 fixture 2 fixture 3 fixture 4 fixture 2 fixture 3 fixture 4 rel.2_06/23 - Studio Due...

  • Page 14: Main Power

    Il DRS, DMX Remote Setup, è un semplice set-up commander che collegato via DMX ad un’apparecchio consente la sua programmazione e configurazione. E’ possibile assegnare agli apprecchi collegati i canali DMX o utilizzazre la funzione Master/Slave. Il DRS è alimentato a batterie. DMX line XRL - LLT connector Powered through battery MAIN Power RDM CONSOLE rel. 2_06/23 - Studio Due...
  • Page 15 I pulsanti UP/DOWN permettono di scorrere la lista dei menu • Il pulsante ENTER permettere di entrare in un menu o di confermare una opzione in caso di lampeggio del parametro • Il pulsante ESC annulla una operazione o torna al livello di menu inferiore. rel.2_06/23 - Studio Due...
  • Page 16 > Select the value oFF .. LoW .. MId .. hIGh with the UP/DOWN buttons. Press ENTER. > Selezionate il valore desidarato oFF .. LoW .. MId .. hIGh con i tasti UP/DOWN. Premere ENTER. rel. 2_06/23 - Studio Due...
  • Page 17 > Selezionate il valore t-on con i tasti UP/DOWN. T-on lampeggia: test in corso. Premere qualsiasi tasto per uscire. Reset (rSEt) Execute a reset of the electronic section / Esegue un reset della parte elettronica. (rS?) Format (FrMt) Restore the factory setting (Require confirmation). Ripristina le impostazioni di fabbrica (Viene chiesta conferma). (Fm?) rel.2_06/23 - Studio Due...
  • Page 18 0 = CUT TIME LINEAR 25,5 sec. RAINBOW BALANCED 16 - 255 0 - 15 NORMAL WHITE DMX Channels list 6Ch / Lista dei canali DMX 6Ch 8 BIT FUNCTION GREEN BLUE WHITE DIMMER RAINBOW rel. 2_06/23 - Studio Due...
  • Page 19 DMX Channels list 5Ch / Lista dei canali DMX 5Ch 8 BIT FUNCTION GREEN BLUE WHITE DIMMER DMX Channels list 4Ch / Lista dei canali DMX 4Ch 8 BIT FUNCTION GREEN BLUE WHITE rel.2_06/23 - Studio Due...
  • Page 20 FLASH 0,4Hz / 25Hz RAINBOW - FLASH 0,4Hz / 25Hz OPEN STROBE 128 -255 2 -127 0 - 1 LED FADE FAST - 0,1 sec. SLOW 0 = CUT TIME LINEAR 25,5 sec. 8 BIT FUNCTION DIMMER rel. 2_06/23 - Studio Due...
  • Page 21 PHYSICAL / DIMENSIONI 360° 20x10 Ø10 rel.2_06/23 - Studio Due...

  • Page 22: Warranty Card

    Tutte le apparecchiature godono della garanzia di un anno contro difetti di fabbricazione o di materiali, sono esclusi dalla garanzia danni derivanti da un cattivo uso o installazione delle apparecchiature. Le lampade restano comunque escluse dalla garanzia. Per ogni controversia è competente il Foro di Viterbo. rel. 2_06/23 - Studio Due...
  • Page 23 EN 60529:1991 + A1:2000 + A2:2013 EN 60598.2.5:2015 EMC Directive: 2014/30/EU EN 55103-1:2009 + A1:2012 EN 55015:2014 EN 55103-2:2009 EN 61547:2009 EN 61000-3-2:2014 EN 61000-3-3:2013 Data di apposizione: Date of marking: ROBERTO FRAIOLI General Manager VITERBO, 10/06/20 rel.2_06/23 - Studio Due...
  • Page 24 Head Office: STUDIO DUE s.r.l. (I) Str. Poggino, 100 - 01100 Viterbo (Italy) tel. +39.0761.352520 fax +39.0761.352653 info@studiodue.com STUDIO DUE (UK) 3 Encon Court Owl Close Moulton Park Industrial Estate Northampton England UK - NN3 6 HZ tel. +44.1933.650.820 info@studiodue.co.uk www.studiodue.com...

This manual is also suitable for:

Parled 300/m202010202110202210202200
