User manual for art. 1519 and art. 1518

Manuale d'uso per art. 1519 e art. 1518

Need help?

Do you have a question about the Archibar SL 300 and is the answer not in the manual?

Questions and answers

Summary of Contents for STUDIO DUE Archibar SL 300

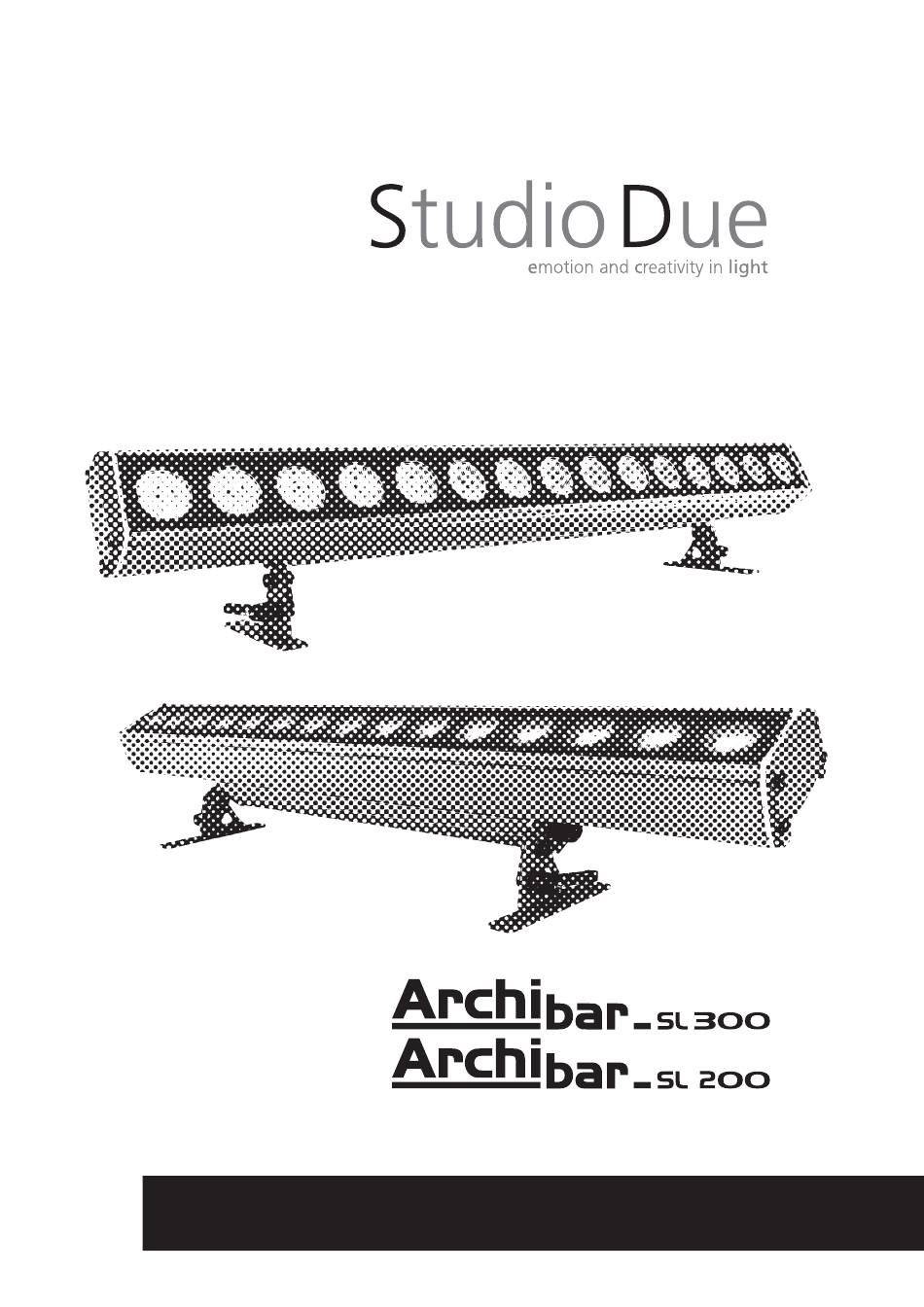

Page 1 rgbw/fc User manual for art. 1519 and art. 1518 Manuale d’uso per art. 1519 e art. 1518...
Page 2 INDOOR USE ONLY these CONNECTORS CONNECTORS art. AMPHENOL/XRL MF male/female connectors are for INDOOR use are IP67 (optional) only art. AMPHENOL/XRL MF connettori maschio/femmina questi connettori sono questi connettori (opzionale) solo per uso INTERNO sono IP67 rel.2 - 09/15 - Studio Due...
Page 3 Click on the QR Code with your smartphone to go directly to the web- site Clicca sul codice QR con il tuo smartphone per accedere direttamente al sito web ARCHIBAR SL200 rgbw/fc (art. 1518) rel.2 - 09/15 - Studio Due...
Page 4 3) Gli schermi di protezione e le lenti devono essere sostituiti sempre con ricambi originali se sono visibilmente danneggiati e se la loro efﬁcacia è stata ridotta, per esempio, da fessure o incisioni profonde. rel.2 - 09/15 - Studio Due...
Page 5 Citate sempre il numero del modello e di serie ogni volta che Vi rivolgete al vostro rivenditore per informazioni o assistenza. IMPORTANTE Solo il destinatario (la persona o ditta ricevente l’apparecchio) può reclamare per questo tipo di danni. rel.2 - 09/15 - Studio Due...
Page 6 WxDxH: 928 x110x93 mm (dimension of proﬁle) WxDxH: 928 x110x93 mm (dimension of proﬁle) Weight: 6,7 Kg. Weight: 6 Kg. on request: 600, 1200 and 1500 mm lenght on request: 600, 1200 and 1500 mm lenght rel.2 - 09/15 - Studio Due...
Page 7 SIGNAL AMPLIFIER AMPLIFICATORE DI SEGNALE NORMAL MASTER/SLAVE Address Address Address Address set-up = SLAVE set-up = SLAVE set-up = SLAVE set-up 9ch set-up 9ch set-up 9ch set-up 9ch Set up = MASTER Terminal Line rel.2 - 09/15 - Studio Due...
Page 8 100/240V.~ - 50/60Hz Blue Neutral Yellow/Green UNIVERSAL MAIN VOLTAGE 100-240V.~ / 50-60Hz Main IN POWER INPUT/ INGRESSO ALIMENTAZIONE Ø 6 - 12mm MAINS VOLTAGE CROSS SELECTIONAL AREAS MAIN IN/OUT Ingresso/uscita rete 230V 3X1 mm (minimum) rel.2 - 09/15 - Studio Due...
Page 9 Termination resistor Terminale di linea GROUND/RETURN/OV N.C. SHIELD GROUND/RETURN/OV DATA COMPLEMENT ( -, INVERTED) Termination resistor 120 Ohm Terminale di linea DATA TRUE ( +, NON INVERTED) INNER CONDUCTOR DATA TRUE ( +, NON INVERTED) rel.2 - 09/15 - Studio Due...
Page 10 If you want to enter into setup mode, you must follow the start procedure: Se desiderate entrare nella modalità setup, dovete seguire la procedura di accesso: Press keys in sequence / Premere i tasti in sequenza: DMX led UNLOCK sequence DOWN ENTER 1° 2° 3° 4° rel.2 - 09/15 - Studio Due...
Page 11 All’accensione, viene visualizzato il modello di apparecchio e la versione software. Per esempio: --> Studio Due Archibar --> 1_1 0 --> DMX channel --> C001 than it’s shown the ﬁrst DMX channel. When you press any button it’s shown the ﬁrst menu.
Page 12 > Selezionate il colore con i tasti UP/DOWN. Premere ENTER. white > Select the value with the UP/DOWN buttons. Don’t press ENTER. > Selezionate il valore desiderato con i tasti UP/DOWN. Non premere ENTER. white balance rel.2 - 09/15 - Studio Due...
Page 13 (see DMX channels page - vedere pag. canali DMX) > Select the value off >> RGB or on >> with the UP/DOWN buttons. Press ENTER. > Selezionate il valore desiderato off >> RGB or on >> con i tasti UP/DOWN. Premere ENTER. rel.2 - 09/15 - Studio Due...
Page 14 > Select the value f1 .. with the UP/DOWN buttons. Press ENTER. > Selezionate il valore desidarato f1 .. con i tasti UP/DOWN. Premere ENTER. (ntc) Service personnel only / Solo personale di servizio rel.2 - 09/15 - Studio Due...
Page 15 CH1: Cyan CH2: Green CH2: Yellow CH3: Blue CH3: Magenta CH4: White CH4: White GREEN BLUE WHITE 2-127 128-255 Strobe Open Dimmer 0=CUT LINEAR fade time SLOW FAST Rainbow 0-15 16-255 Balanced white normal rel.2 - 09/15 - Studio Due...
Page 16 GREEN BLUE WHITE Dimmer GREEN BLUE WHITE STUDIODUE light s.r.l. str. Poggino, 100 - 01100 VITERBO ITALY - tel. +39 0761 352520 - fax +39 0761 352653 http://www.studiodue.com E-Mail: info@studiodue.com - service@studiodue.com rel.2 - 09/15 - Studio Due...
Page 17 Here below the list of 24 preset of the ﬁxture. Qui di seguito la lista dei 24 giochi presenti nell’apparecchio. Preset 11 RAINBOW MID to ..to ..rel.2 - 09/15 - Studio Due...
Page 18 - 09/15 - Studio Due...
Page 19 - 09/15 - Studio Due...
Page 20 - 09/15 - Studio Due...
Page 21 Direttive: and therefore according to essential requirement of Directives: LV 73/23 AND 93/68 EEC EMC 89/336 AND 93/68 EEC Data di apposizione Date of marking PAOLO SENSI General Manager VITERBO, 30/06/2015 rel.2 - 09/15 - Studio Due...
Page 22 Direttive: and therefore according to essential requirement of Directives: LV 73/23 AND 93/68 EEC EMC 89/336 AND 93/68 EEC Data di apposizione Date of marking PAOLO SENSI General Manager VITERBO, 29/07/2015 rel.2 - 09/15 - Studio Due...
Page 23: Warranty Card
Tutte le apparecchiature godono della garanzia di un anno contro difetti di fabbricazione o di materiali, sono esclusi dalla garanzia danni derivanti da un cattivo uso o installazione delle apparecchiature. Le lampade restano comunque escluse dalla garanzia. Per ogni controversia è competente il Foro di Viterbo. rel.2 - 09/15 - Studio Due...
Page 24 +852.29542141 fax +852.23302515 info@studiodue.com.hk for technical info service@studiodue.com Studio Due - © The features on this brochure are not binding: they can be changed without notice. Le caratteristiche riportate su questo catalogo non sono impegnative: possono essere soggette a variazioni senza preavviso.
