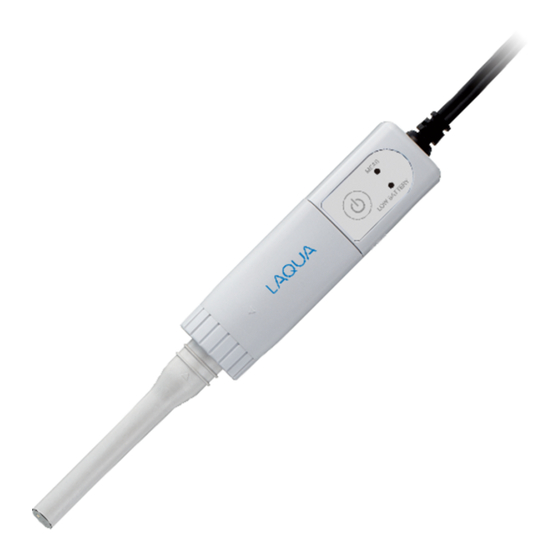

horiba 0040N-10D Instruction Manual

お買い上げいただきありがとうございます。ISFET pH 電極
は pH 応答部が半導体センサのため、ガラス pH 電極に比べ
て割れにくく、取り扱いが容易です。この ISFET pH 電極
は、pH メータ（D-50、D-70、D-200、F-50、F-70 シリー
ズ） に接続して使用できます。 ご使用になる前にこの取扱説
明書をお読みください。
本書は、日本語で作成された原文です。
保証と責任の範囲

保証期間内（お買い上げ日より 1 年間）に、正常な使用状態
において万一故障した場合には、 無償で交換または修理いた
します。 その際はお買い上げの販売店にご連絡ください （た
だし変換器のみ、 センサ部については新品不良のみ無償交換
いたします） 。
本保証には、事故、災害、誤用、不注意、および弊社以外の
者による分解、 改造により生じた損傷の修理サービスは含ま
れません。
製品が良好な稼動状態でない場合のお客様に対する救済手
段は、 弊社による製品の修理または製品の交換に限られるも
のとします。 弊社はいかなる場合にも、 お客様の逸失利益お
よび第三者からお客様に対してなされた賠償請求に基づく
損害については責任は負わないものとします。
安全のための注意

注 意
電極先端がとがっていますので、けがをしないよう取り扱いに注
意してください。
校正に用いる標準液が皮膚に付いた場合は十分水洗いをしてくだ
さい。万一目に入った場合は、ただちに 15 分以上洗眼を行い医
師にご相談ください。
 製品取り扱い上の注意
 この製品は工業環境以外で使用することを想定した製
品です。工業環境においては、電磁環境の影響により誤
動作を引き起こす可能性があり、その場合には使用者が
適切な対策を講ずることが必要になることがあります。
 測定サンプルや長時間の測定によって、センサ部材が溶
出するおそれがあります。食品などのサンプルを測定し
た場合、測定したサンプル全体または電極が接触した部
分は食用に使用しないでください。
また使用後のサンプルが皮膚に付いた場合は、水および
石鹸か皮膚用の洗剤で十分洗い流してください。
 故障の原因となりますので、本書で指示していない部分
を分解しないでください。
 応答部やセンサ部端子に触れないでください。静電気で
故障する可能性があります。
 保管は高温多湿や直射日光が当たる場所を避け、乾燥状
態で保管してください。
 電極を落としたり、センサ部や変換器に無理な力を加え
たりしないでください。
 電極コネクタやセンサ部端子は、ぬらさないようにして
ください。
 高温や0.01 mol/L以上の濃度の酸またはアルカリのサン
プル中での連続測定はセンサ部の寿命を低下させます
ので、注意してください。
 酸性チオ尿素などの強い還元物質が共存するサンプル
は、応答部の劣化を早めますので注意してください。
 使用温度範囲（センサ部：液温 0 ～ 60C、変換器：周囲
温度 0 ～ 40C）で、使用してください。
 センサ部は消耗品です。センサ部を破損したり、性能が
劣化した場合は、新品のセンサ部に交換してください。
センサ部の修理はできません。
〒 601-8551 京都市南区吉祥院宮の東町 2 番地
http://www.horiba-adt.jp
ISFET pH 電極
0040N-10D 取扱説明書


1
1.1
1.2

製品に関する技術的なお問い合わせやご相談は、
カスタマーサポートセンターまでお願いいたします。
フリーダイヤル 0120-37-6045
受付時間 9:00 ～ 12:00、13:00 ～ 17:00（祝祭日を除く月曜日～金曜日）
© 2020 − 2021 HORIBA Advanced Techno, Co., Ltd.
 比較電極内部液の滲み出しにより、液絡部に白い粉や液
が生じることがありますが、異常ではありません。イオ
ン交換水などで洗浄してお使いください。
 比較電極内部液が皮膚に付いた場合は十分水洗いをし
てください。万一目に入った場合は、ただちに洗眼を行
い医師にご相談ください。
 0141N センサ応答部周囲の黒い斑点は、 センサ組立工程
上で使用されるエポキシ系の接着剤であり、測定に影響
はありません。
測定上の注意
 液体サンプルの測定において、応答部に気泡が付着する
と測定誤差の原因になります。気泡が付着した場合は、
電極を軽く振ったり、センサ部をサンプルからいったん
引き上げたのち再浸漬したりして、気泡を取り除いてく
ださい。
 直射日光下や窓際での測定は避けてください。
窓際で測定した場合、測定値は 0.1 pH 程度変動するこ
とがあります。
 応答部や液絡部が汚れていると測定誤差の原因となり
ます。汚れている場合は、 「6.1 応答部の洗浄」 （4 ペー
ジ）を参照して洗浄してください。
電池取り扱いの注意
 電池寿命は、約 500 時間です。付属の電池は、寿命が短
い場合があります。
 電池の使い方を誤ると、液漏れ、破損のおそれがありま
す。以下のことを守ってください。
 充電はできません。
 長時間ご使用にならないときは、電池を取り出して
おいてください。
 液が漏れた場合は、 新しい電池に交換する前に、 バッ
テリーケース内に付着した液をよくふき取ってくだ
さい。
 電池を子供の手の届くところに置かないでください。万
一飲み込んだときはただちに吐かせ医師にご相談くだ
さい。
 取りはずした電池を火中に投げたりしないでください。
製品の概要
内容物
品名
センサ部（0141N）
変換器
電池 CR2032
3.33 mol/L KCl 溶液（形式 300、ポリ容器）
取扱説明書（本書）
ドライバー
各部の名称
センサ部（0141N）
応答部/液絡部
CODE:GZ0000610656B
July, 2021
数量
1 本
1 台
2 個
1 個
1 部
1 本
エンドキャップ
センサ部端子
Oリング
