お買い上げいただきありがとうございます。 ご使用になる前
にこの取扱説明書をお読みください。
使用上の注意
安全のための注意
注 意
薬品注意
電極の内部液は高濃度の塩化カリウム（3.33 mol/L-KCl）を使用
しています。内部液が手や皮膚についた場合はただちに水洗いし
てください。万一、目に入った場合はすみやかに大量の流水で
洗った後、医師の処置を受けてください。
切り傷注意
ガラスの破片でけがをします。電極の支持管および先端はガラス
でできています。割らないように注意してください。
取り扱い上の注意
電極をものにぶつけたりしないでください。
電極にひびや割れがあると測定できません。新しい電極
に交換してください。
電極のコネクタ部に水やサンプルがついたり、汚れた手
で触れたりしないようにしてください。正確な測定がで
きません。
比較電極の内部液には必ず 3.33 mol/L-KCl 溶液（形式
300）をご使用ください。
電極のpH応答ガラス膜や液絡部の汚れがひどく、 純水で
洗っても落ちない場合、汚れの状況に応じて洗浄を行っ
てください。 （ 「電極の保守」 （3 ページ）参照）
0.1 mol/L 以上の濃度の酸あるいはアルカリ下の連続使
用は避けてください。電極性能が損なわれたり、寿命を
短くするおそれがあります。
フッ素イオンはガラス電極を侵すため、基本的にはフッ
素イオンを含んだ溶液の測定は行わないでください。
50°C以上の温度差があるサンプルに、 電極を急に浸けな
いでください。ガラスが破損することがあります。
ガラス応答膜内部に塩化銀が析出することがあります
が、性能上問題はありません。
電極の使用温度範囲外では使わないでください。電極が
こわれるおそれがあります。
電極の保管後に保護キャップや内部液補充口に白い結
晶が付着していることがありますが、性能上問題はあり
ません。
電極を廃棄するときは、各地方自治体の指示に従ってく
ださい。
スリーブ液絡部が内部液の結晶などで動かないときは、
30 ～ 40°C のぬるま湯に浸して結晶を溶かし、 スリーブ
を注意して動かして内部液の流出を確認してから使用
してください（超音波洗浄器の使用も効果的です） 。
スリーブは軽く下方に押しつけてください。強く押しつ
けると、液間電位差が大きくなり測定誤差の原因となり
ます。また、押しつけが弱いと、内部液がもれたりサン
プル液が流入したりし、大きな測定誤差となります。そ
の場合は、内部液を入れ替えてください。
内容物
品名
電極 9681-10D
アタッチメントホルダ
取扱説明書
〒 601-8510 京都市南区吉祥院宮の東町 2 番地
http://www.horiba.com

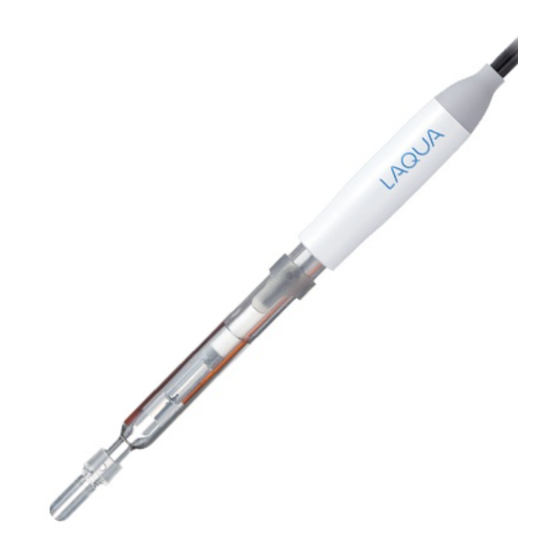

pH 電極
9681-10D 取扱説明書
数量
1 本
1 個
1 部
製品に関する技術的なお問い合わせやご相談は、カスタマーサポートセンター
までお願いいたします。
フリーダイヤル 0120-37-6045 月～金 9:00 ～ 17:00
April, 2011
仕様と各部の名称
各部の名称
キャップ
内部液補充口
コネクタカバー
リード線
温度コネクタ
仕様
9681-10D
製品形式
使用 pH 範囲
pH 0 ～ 14
0 ～ 60°C
使用温度範囲
保管温度範囲
0 ～ 50°C
銀 / 塩化銀
内部電極
比較電極内部液
3.33 mol/L-KCl 溶液（形式 300）
液絡部
すり合わせスリーブ
液絡部材質
ガラス
接液部材質
ガラス
203 mm
電極長さ
12 mm
接液部外径
約 26 mm （電極先端からの位置）
液絡部高さ
1 m
リード長さ
計器への接続
1. 計器本体のコネクタ受け口のピンに合わせて電極コネ
クタの溝を差し込みます。
溝に合わないうちに無理に押し込まないでください。
2. 電極コネクタの金属部を持ち、溝に従って右に回しなが
ら押し込みます。
3. コネクタカバーをコネクタにかぶせ、計器本体のケース
部に軽くあたるところまでまっすぐ押し込みます。けっ
して回さないでください。
4. 計器本体のジャック部に温度コネクタをOリングが隠れ
るまでしっかりと差し込みます。
②
①
③
注 記
温度コネクタは必ず接続してください。温度コネクタが接続されて
いない場合、正確な測定ができません。
CODE:GZ0000243342
© 2011 HORIBA, Ltd.
応答ガラス膜
支持管
液絡部
保護キャップ
ローレットネジ
電極コネクタ
④
Advertisement
Table of Contents
Related Manuals for horiba 9681-10D
Summary of Contents for horiba 9681-10D

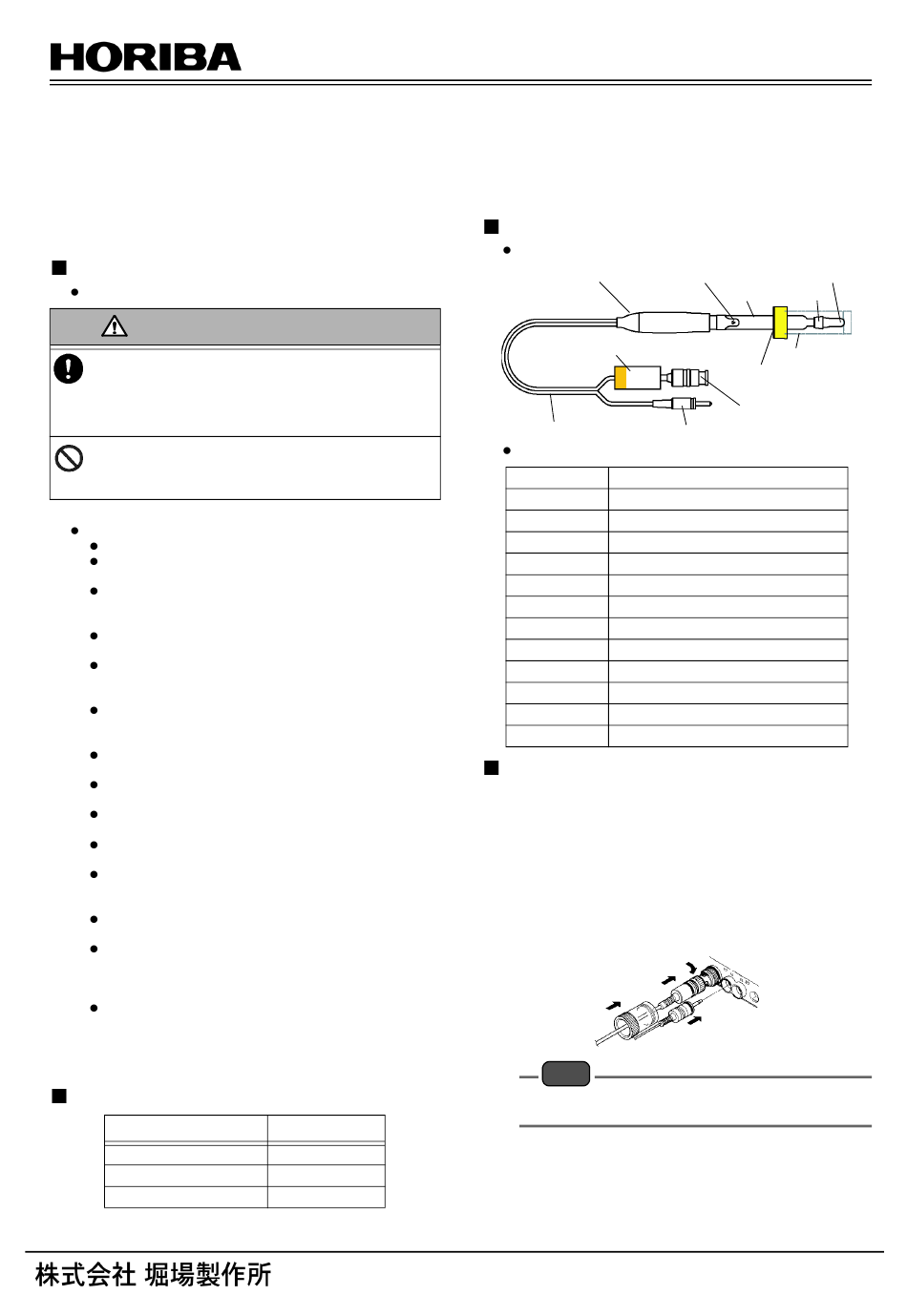

- Page 1 CODE:GZ0000243342 April, 2011 © 2011 HORIBA, Ltd. pH 電極 9681-10D 取扱説明書 お買い上げいただきありがとうございます。 ご使用になる前 仕様と各部の名称 にこの取扱説明書をお読みください。 各部の名称 使用上の注意 キャップ 内部液補充口 応答ガラス膜 安全のための注意 支持管 液絡部 注 意 コネクタカバー 保護キャップ 薬品注意 ローレットネジ 電極の内部液は高濃度の塩化カリウム（3.33 mol/L-KCl）を使用 しています。内部液が手や皮膚についた場合はただちに水洗いし 電極コネクタ てください。万一、目に入った場合はすみやかに大量の流水で 洗った後、医師の処置を受けてください。 リード線 温度コネクタ 仕様 切り傷注意 ガラスの破片でけがをします。電極の支持管および先端はガラス 9681-10D 製品形式...
- Page 2 電極の準備 測定（校正）の手順 1. 内部液補充口を開けてください。 注 記 電極の保護キャップや内部液補充口に白い結晶（KCl の結晶）が付 着していることがありますが、性能上問題はありません。 純水などで洗い落としてご使用ください。 はじめて使用する場合および長期間の保管後 1. ローレットネジをゆるめて、保護キャップをはずしま す。 ②はずす ①ゆるめる 2. 内部液が補充口部まで満たされていない場合は、内部液 を補充してください。 保護キャップ ローレットネジ 2. 内部液補充口を開けてください。 3. スリーブを動かし内部液の流出を確認後、軽く下方に押 しつけます。 3. 比較電極の内部液をスポイトで抜き取ります。 4. 標準液やサンプルに浸ける前に毎回電極の先端を純水 でよく洗い、ろ紙などでふき取ります。 4. 新しい内部液（形式 300）を補充口部まで注入します。 ここまで 5. 応答ガラス膜の内部に気泡があるときは、電極を軽く 振って気泡を除去してください。 気泡 5. 電極の先端を純水でよく洗い、ろ紙などでふき取りま す。...
- Page 3 7. 電極をかるく振ってサンプルとなじませて、先端部周囲 電極の保守 の気泡を除去してください。 注 記 アセトン、THF などの有機溶媒や 1 mol/L 以上の酸、0.1 mol/L 以上 のアルカリを用いての洗浄は避けてください。電極の破損や性能劣 化を招きます。 電極の性能維持のため、 1～2ヵ月を目安として比較電極 の内部液の交換をしてください（ 「電極の準備」 （2 ペー ジ）参照） 。 応答ガラス膜が汚れていたり、液絡部が被検液によって 注 記 汚染されていると、応答速度や感度の低下、測定誤差の 測定中は内部液補充口を必ず開けた状態にしてください。内部 原因になります。汚れがひどく純水で洗っても落ちない 液補充口が液などでふさがっていると正確な測定ができませ 場合は洗浄を行ってください。 ん。布などでふき取って使用してください。 pH メータの校正 / 測定は、 pH メータの取扱説明書に従ってくだ 電極の洗浄 さい。 1.
- Page 4 電極の保管 より正確な測定のために 1. 電極に付着したサンプルを純水でよく洗い落とし、ろ紙 精密な測定を行うときには、 以下の項目を参考にしてくださ などでふき取ります。 い。 測定（校正）時はサンプルをスターラでゆっくり撹拌し てください。 手動あるいは自動で温度補償を行ってください （pHメー タの取扱説明書に従ってください） 。 校正する標準液とサンプルの温度を同じにしてくださ い。 電極はサンプルに深く浸けてください（比較電極の内部 液の液面がサンプルの液面より低くならないように注 意してください） 。 2. 内部液補充口を閉めます。 測定前に電極をサンプルで共洗いするなど、電極とサン プルをなじませておいてください。 校正は測定前に行ってください。毎日測定している場合 は、1 日に 1 回以上行ってください。 3. 保護キャップの内部を純水で洗い、水を切った後、スポ ンジが浸る程度に純水を補充してください。 4. 保護キャップをはめてローレットネジを締め、保管しま す。 ①はめる ②締める 保護キャップ ローレットネジ 注 記 電極の応答ガラス膜と液絡部は乾燥させないでください。もし、...
-
Page 5: Specifications And Parts Description
April, 2011 © 2011 HORIBA, Ltd. pH Electrode 9681-10D Instruction Manual Specifications and Parts Description Thank you for purchasing a HORIBA pH electrode. Read this manual carefully, before using the electrode. Part name Caution on Use Responsive glass membrane Internal solution filler port... -
Page 6: Measurement (Calibration)
Preparation Measurement (calibration) 1. Open the internal solution filler port. Note White crystal (KCl) can adhere to the internal solution filler port or protective cap. However, it will not cause any performance problem. Wash away the white crystal with pure water. For the first use or use after a long interval 1. -
Page 7: Maintenance
7. Stir the electrode lightly to remove bubbles. Maintenance Note organic solvents (such acetone tetrahydrofuran) or acid (above 1 mol/L) or alkaline (above 0.1 mol/L) cleansing solutions. Using such chemicals may damage the body of the electrode or cause a decline in performance. -
Page 8: For Accurate Measurement
Storage For accurate measurement 1. Wash the electrode well with pure water to remove For accurate measurement, refer to items below. sample completely and wipe it with filter paper. Stir the sample with stirrer in measurement (calibration). Perform temperature compensation manually automatically.
