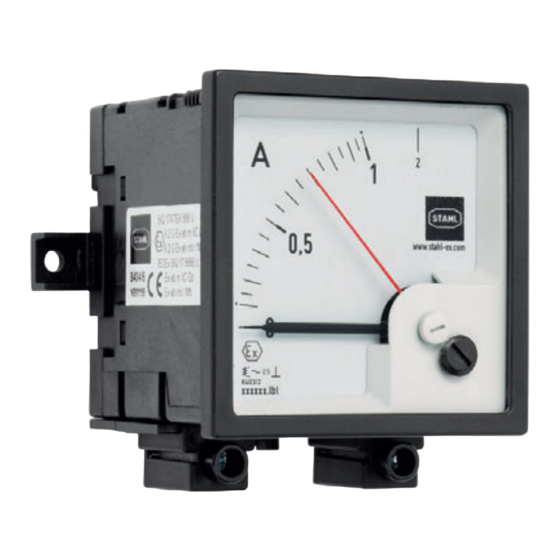

Ammeter
Hide thumbs Also See for 8405/6 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Strommesser
Ammeter
Reihe 8403/6,
Reihe 8405/6
Series 8403/6,
Series 8405/6
Betriebsanleitung
Operating instructions
Additional languages www.r-stahl.com
DE EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8405/6 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Stahl 8405/6 Series

Summary of Contents for Stahl 8405/6 Series

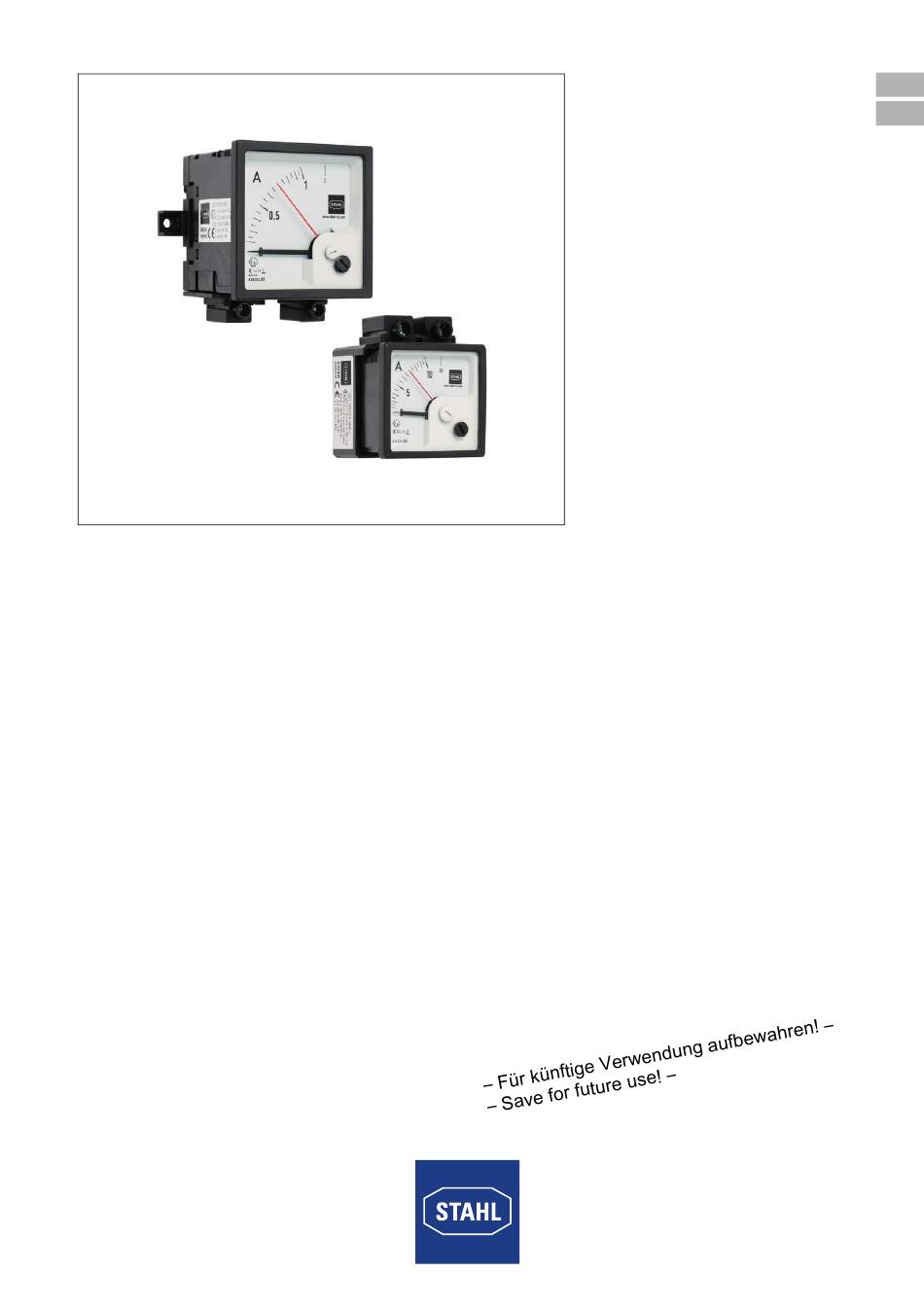

  • Page 1 Betriebsanleitung Operating instructions Additional languages www.r-stahl.com DE EN Strommesser Ammeter Reihe 8403/6, Reihe 8405/6 Series 8403/6, Series 8405/6...
  • Page 3 Betriebsanleitung Additional languages www.r-stahl.com Strommesser Reihe 8403/6, Reihe 8405/6...

  • Page 4: Table Of Contents

    Inhaltsverzeichnis Allgemeine Angaben ...................3 Hersteller ......................3 Zu dieser Betriebsanleitung ................3 Weitere Dokumente ....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................4 Symbole in der Betriebsanleitung ...............4 Symbole am Gerät ....................4 Sicherheit ......................5 Bestimmungsgemäße Verwendung ..............5 Qualifikation des Personals ................5 Restrisiken ......................6 Transport und Lagerung ..................7 Montage und Installation ..................7...

  • Page 5: De De

     Betriebsanleitung während der Lebensdauer des Geräts aufbewahren.  Betriebsanleitung dem Bedien- und Wartungspersonal jederzeit zugänglich machen.  Betriebsanleitung an jeden folgenden Besitzer oder Benutzer des Geräts weitergeben.  Betriebsanleitung bei jeder von R. STAHL erhaltenen Ergänzung aktualisieren. ID-Nr.: 262225 / 8402610300 Publikationsnummer: 2017-11-22·BA00·III·de·00...

  • Page 6: Erläuterung Der Symbole

    Erläuterung der Symbole Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Hinweis zum leichteren Arbeiten GEFAHR! Gefahrensituation, die bei Nichtbeachtung der Sicherheitsmaßnahmen zum Tod oder zu schweren Verletzungen mit bleibenden Schäden führen kann. WARNUNG! Gefahrensituation, die bei Nichtbeachtung der Sicherheitsmaßnahmen zu schweren Verletzungen führen kann.

  • Page 7: Sicherheit

    Normen und Bestimmungen umfasst. Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich! R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird: • IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen) • IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen) •...

  • Page 8: 3.3 Restrisiken

     Skala/Skalenschilder bei direktanzeigenden Strommessern nicht tauschen.  Gerät nicht umbauen oder verändern.  Reparaturen am Gerät nur durch R. STAHL durchführen lassen.  Gerät nur mit feuchtem Tuch und ohne kratzende, scheuernde oder aggressive Reinigungsmittel oder Lösungen schonend reinigen.

  • Page 9: 4 Transport Und Lagerung

    Transport und Lagerung Transport und Lagerung  Gerät sorgfältig und unter Beachtung der Sicherheitshinweise (siehe Kapitel "Sicherheit") transportieren und lagern. Montage und Installation Montage  Gerät sorgfältig und nur unter Beachtung der Sicherheitshinweise (siehe Kapitel "Sicherheit") montieren.  Folgende Einbaubedingungen und Montageanweisungen genau durchlesen und exakt befolgen.
  • Page 10 Montage und Installation 5.1.2 Montage an der Wand 19971E00  Gerät durch die seitlichen Befestigungslaschen mit zwei Schrauben an Wand montieren. 5.1.3 Montage auf Schiene 19972E00  Gerät an einer Seite auf Tragschiene TS35 einhaken und auf der anderen Seite einschwenken, bis die Schiene einrastet.

  • Page 11: Installation

    Montage und Installation Installation Bei Betrieb unter erschwerten Bedingungen wie insbesondere auf Schiffen sind zusätzliche Maßnahmen zur korrekten Installation je nach Einsatzort zu treffen. Weitere Informationen und Anweisungen hierzu erhalten Sie gerne auf Anfrage von Ihrem zuständigen Vertriebskontakt. GEFAHR! Explosion durch unsachgemäße Installation! Nichtbeachten führt zu tödlichen oder schweren Verletzungen.

  • Page 12: 6 Parametrierung Und Inbetriebnahme

    Parametrierung und Inbetriebnahme Parametrierung und Inbetriebnahme Parametrierungen Nach dem Einbau können bei Bedarf folgende Einstellungen vorgenommen werden: Skala bei direktanzeigenden Strommessern auf keinen Wechsel wechseln! 6.1.1 Nullpunkt einstellen Für den Fall, dass der schwarze Zeiger nach dem Einbau des Strommessers bei 0 A nicht mehr in der Nullstellung steht, kann eine Nullpunkteinstellung vorgenommen werden.
  • Page 13 Parametrierung und Inbetriebnahme 6.1.3 Messbereich zuordnen (bei Strommessern für Wandleranschluss 1 A und 5 A) Austausch der Skala 19974E00  Schieber am Gehäuse herunter schieben. 19975E00  Skalenschild mit Hilfe eines Schraubendrehers vorsichtig aus der Öffnung herausziehen. Dabei Zeiger nicht verbiegen! 19976E00 ...

  • Page 14: Inbetriebnahme

     Gerät gemäß den geltenden nationalen Bestimmungen und den Sicherheitshinweisen dieser Betriebsanleitung (Kapitel "Sicherheit") warten. Reparatur  Reparaturen am Gerät nur mit Original-Ersatzteilen und nach Absprache mit R. STAHL durchführen. Rücksendung  Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R.

  • Page 15: Reinigung

     Umweltgerechte Entsorgung aller Bauteile gemäß den gesetzlichen Bestimmungen sicherstellen. Zubehör und Ersatzteile HINWEIS! Fehlfunktion oder Geräteschaden durch den Einsatz nicht originaler Bauteile. Nichtbeachten kann zu Sachschäden führen.  Nur Original-Zubehör und Original-Ersatzteile der R. STAHL Schaltgeräte GmbH (siehe Datenblatt) verwenden. 262225 / 8402610300 Strommesser 2017-11-22·BA00·III·de·00...
  • Page 16 Anhang A Anhang A 12.1 Technische Daten Explosionsschutz Global (IECEx) Gas und Bergbau IECEx SIQ 17.0003U Variante 840x/6-...: Ex eb IIC Gb Variante 840x/6-10-2: Ex eb mb IIC Gb Variante 840x/6-15-2: Ex eb mb IIC Gb Variante 840x/6-...: Ex eb I Mb Variante 840x/6-10-2: Ex eb mb I Mb Variante 840x/6-15-2:...

  • Page 17: Technische Daten

    Skala Reihe 8403/6: Länge 63 mm Reihe 8405/6: Länge 39 mm Befestigung Variante 1 Aufrasten auf Hutschiene TS35 Variante 2 Montage mit 2 Schrauben auf Montageplatte Weitere technische Daten, siehe www.r-stahl.com. 262225 / 8402610300 Strommesser 2017-11-22·BA00·III·de·00 Reihe 8403/6, Reihe 8405/6...

  • Page 18: 13 Anhang B

    Anhang B Anhang B 13.1 Maßangaben / Befestigungsmaße Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten 66,80 [2,63] 66,50 [2,62] 80 [3,15] 88,80 [3,50] 72 [ 2,83] 19960E00 8403/6 48 [ 1,89] 19961E00 8405/6 Strommesser 262225 / 8402610300 Reihe 8403/6, Reihe 8405/6 2017-11-22·BA00·III·de·00...
  • Page 19 Operating instructions Additional languages www.r-stahl.com Ammeter Series 8403/6, Series 8405/6...
  • Page 20 Contents General Information ....................3 Manufacturer .......................3 About these Operating Instructions ..............3 Further Documents .....................3 Conformity with Standards and Regulations ............3 Explanation of the Symbols ................4 Symbols in these Operating Instructions ............4 Symbols on the Device ..................4 Safety ........................5 Intended Use .......................5 Personnel Qualification ..................5 Residual Risks ....................6 Transport and Storage ..................7...

  • Page 21: En En

    For documents in additional languages, see www.r-stahl.com. Conformity with Standards and Regulations • Certificates and EU Declaration of Conformity: www.r-stahl.com. • The device has IECEx approval. See IECEx homepage: http://iecex.iec.ch/ • Further national certificates can be downloaded via the following link: https://r-stahl.com/en/global/products/support/downloads/.

  • Page 22: Explanation Of The Symbols

    Explanation of the Symbols Explanation of the Symbols Symbols in these Operating Instructions Symbol Meaning Tip for making work easier DANGER! Dangerous situation which can result in fatal or severe injuries causing permanent damage if the safety measures are not complied with.

  • Page 23: Safety

    Specialists who perform these tasks must have a level of knowledge that meets applicable national standards and regulations. Additional knowledge is required for tasks in hazardous areas! R. STAHL recommends having a level of knowledge equal to that described in the following standards: •...

  • Page 24: 3.3 Residual Risks

    (see the "Technical data" chapter).  Do not place any load on the device.  Check the packaging and the device for damage. Report any damage to R. STAHL immediately. Do not commission a damaged device.  Store the device in its original packaging in a dry place (with no condensation), and make sure that it is stable and protected against the effects of vibrations and knocks.

  • Page 25: 4 Transport And Storage

    Transport and Storage Transport and Storage  Transport and store the device carefully and in accordance with the safety notes (see "Safety" section). Mounting and Installation Assembly  Mount the device carefully and only in accordance with the safety notes (see "Safety"...
  • Page 26 Mounting and Installation 5.1.2 Wall Mounting 19971E00  Use the side fastening clips with two screws to mount the device on the wall. 5.1.3 Mounting on Rail 19972E00  Hook the device into one side of the TS35 mounting rail and swivel it in on the other side until the rail engages.

  • Page 27: Installation

    Mounting and Installation Installation Operation under difficult conditions, in particular on ships, requires additional measures to be taken for correct installation, depending on the operating location. Further information and instructions on this can be obtained from your regional sales contact upon request. DANGER! Risk of explosion due to improper installation! Non-compliance may result in serious or even fatal injury.

  • Page 28: 6 Parameterization And Commissioning

    Parameterization and Commissioning Parameterization and Commissioning Parameterizations After the installation, the following settings can be configured (if necessary): The scale of ammeters with direct display may by no means be replaced! 6.1.1 Adjusting the Zero Point A zero point adjustment can be carried out, if the black pointer is not in the zero position at 0 A, after installing the ammeter.
  • Page 29 Parameterization and Commissioning 6.1.3 Assigning the Measuring Range (for ammeters with a 1 A and 5 A CT connection) Replacing the scale 19974E00  Slide the slide downward onto the enclosure. 19975E00  Use a screwdriver to remove the scale plate from the opening carefully. When doing this, do not bend the pointer! 19976E00 ...

  • Page 30: Commissioning

     Only return or package the devices after consulting R. STAHL! Contact the responsible representative from R. STAHL. R. STAHL's customer service is available to handle returns if repair or service is required.  Contact customer service personally.  Go to the www.r-stahl.com website.

  • Page 31: Cleaning

    Accessories and Spare Parts NOTICE! Malfunction or damage to the device due to the use of non-original components. Non-compliance can result in material damage.  Use only original accessories and spare parts from R. STAHL Schaltgeräte GmbH (see data sheet). 262225 / 8402610300 Ammeter 2017-11-22·BA00·III·en·00...

  • Page 32: Annex A

    Annex A Annex A 12.1 Technical Data Explosion Protection Global (IECEx) Gas and mining IECEx SIQ 17.0003U 840x/6-... variant: Ex eb IIC Gb 840x/6-10-2 variant: Ex eb mb IIC Gb 840x/6-15-2 variant: Ex eb mb IIC Gb 840x/6-... variant: Ex eb I Mb 840x/6-10-2 variant: Ex eb mb I Mb 840x/6-15-2 variant:...
  • Page 33 Series 8405/6: 39 mm length Fastening Variant 1 Engage the device on the TS35 DIN rail Variant 2 Mounting on mounting plate using 2 screws For further technical data, see www.r-stahl.com. 262225 / 8402610300 Ammeter 2017-11-22·BA00·III·en·00 Series 8403/6, Series 8405/6...

  • Page 34: 13 Annex B

    Annex B Annex B 13.1 Dimensions / Fastening Dimensions Dimensional drawings (all dimensions in mm [inches]) – Subject to modification 66,80 [2,63] 66,50 [2,62] 80 [3,15] 88,80 [3,50] 72 [ 2,83] 19960E00 8403/6 48 [ 1,89] 19961E00 8405/6 Ammeter 262225 / 8402610300 Series 8403/6, Series 8405/6 2017-11-22·BA00·III·en·00...
