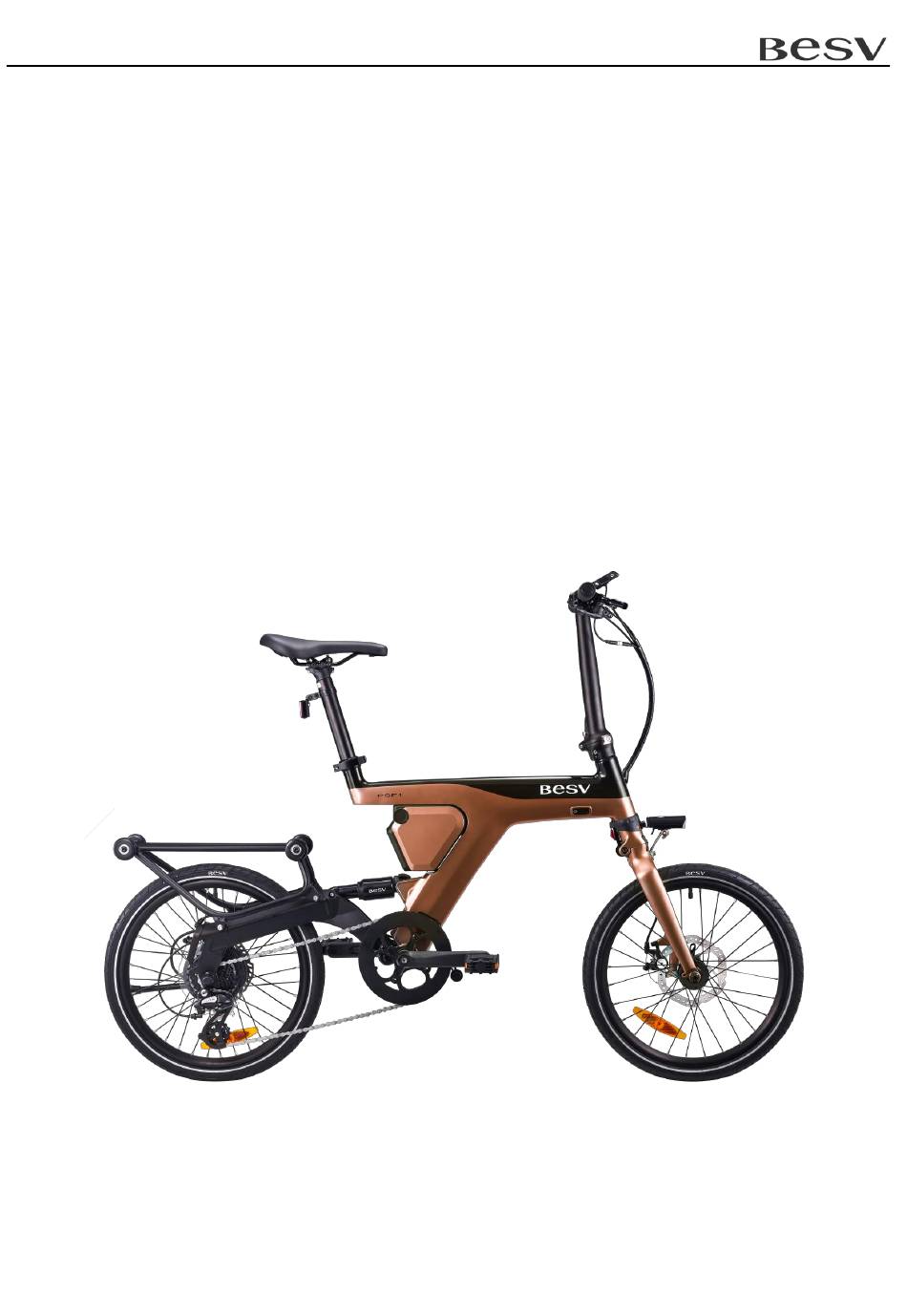

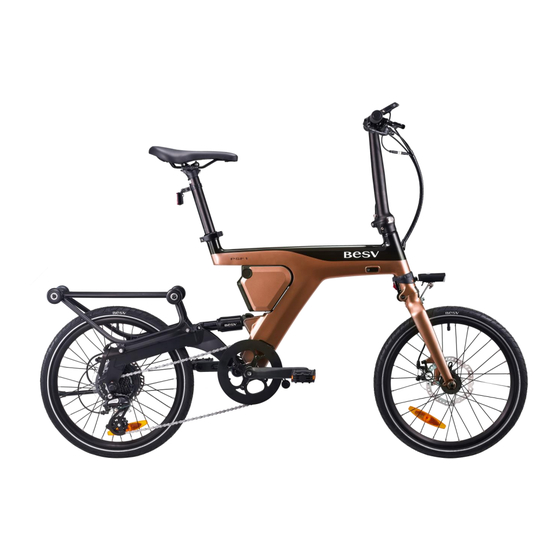

- Page 1 Quick Assembly Guide - BESV PSF1 快速組裝說明 Quick Assembly Guide BESV PSF1 V2.0, Mar. 2021...
-
Page 2: Table Of Contents
Quick Assembly Guide - BESV PSF1 Contents 零件說明………………………………………………………………………………………..2 1.1 車體 Bike ....................... 2 1.2 配件包與零件 ......................2 組裝流程 ........................3 2.1 組裝前輪 ........................ 3 2.2 組裝座墊座管，展開車體 ..................5 2.3 組裝踏板 ........................ 7 2.4 組裝電池 ........................ 8 2.5 組裝後反光片(日本版) ................... 9 2.6 組裝輪反光片(顏色依國別會不同) .............. -
Page 3: 零件說明
Quick Assembly Guide - BESV PSF1 1. 零件說明 1.1 車體 Bike 1.2 配件包與零件 配件包內含以下配件： 1. 輪反光片*2 2. 後反光片(含支架)*1 [日本版才有] 3. 充電器*1 4. 充電器線*1 5. 前燈*1 [臺灣/中國/韓國版才有] 6. 前燈零件(前燈鎖固螺絲、墊片、彈簧墊片) 7. 折疊踏板*1 8. 避震器前端橡膠墊片*2 9. 前叉透明保護貼*2 保證卡*1 前輪快拆*1 Warranty card*1 各類說明書 保固書*1... -
Page 4: 組裝流程
Quick Assembly Guide - BESV PSF1 2. 組裝流程 2.1 組裝前輪 2.1.1 將車子以及前輪取出 2.1.2 將前輪安裝至前叉勾爪內 注意碟盤需位在卡鉗的正中央... - Page 5 Quick Assembly Guide - BESV PSF1 2.1.3 安裝快拆 轉開快拆螺帽，從車子左側組裝快拆 注意彈簧方向為內小外大 注意，快拆把手位在車子右側 2.1.4 鎖緊快拆螺帽 先旋緊螺帽, 再旋鬆約 1/4 圈 將快拆把手往上壓緊，與前叉平行 旋轉前輪，確認轉動順暢 2.1.5 前輪充氣 以打氣筒將前輪氣壓打到可騎乘狀態(Max:80PSI /5.5BAR) 完成前輪組裝...
-
Page 6: 組裝座墊座管，展開車體
Quick Assembly Guide - BESV PSF1 2.2 組裝座墊座管，展開車體 從箱底將座墊座管取出並裝到車子上 2.2.1 展開折疊立管 將折疊立管向上展開至定位後，將折疊立管安全鎖扣緊 2.2.2 展開後輪 向外拉開折疊拉銷，同時將車身提起後讓後輪向後展開，確定後避震器前端有確實的扣住後 避震拉銷... - Page 7 Quick Assembly Guide - BESV PSF1 完成車體的組裝...
-
Page 8: 組裝踏板
Quick Assembly Guide - BESV PSF1 2.3 組裝踏板 2.3.1 取出配件包內的踏板組 2.3.2 組裝右腳踏板 *注意當中一個踏板的軸上有標示”R”，是為右腳踏板 將此標示 R 的踏板以順時針方向旋轉，裝入右側曲柄 的軸孔內並鎖緊。 2.3.3 組裝左腳踏板。 將另一踏板以逆時針方向旋轉，裝入左側曲柄的軸孔 內並鎖緊。請注意必須以逆時針方向旋入。 完成踏板組裝... -
Page 9: 組裝電池
Quick Assembly Guide - BESV PSF1 2.4 組裝電池 2.4.1 將鑰匙轉到”OPEN” 2.4.2 對齊車架上的金屬卡槽，將電池推到底 2.4.3 下壓鑰匙旋轉到”OFF”, 將電池鎖住 完成電池組裝... -
Page 10: 組裝後反光片(日本版)
Quick Assembly Guide - BESV PSF1 2.5 組裝後反光片(日本版) 反光片 2.5.1 反光片零件有 反光片*1 反光片支架 反光片支架*1 M5 螺絲*2 M5 螺帽*1 M5 螺帽*1 M5 螺絲*2 2.5.2 將反光片支架固定在車架後叉左後方的螺母上 2.5.3 反光片置於內側，螺絲由外側向內與螺帽固定... -
Page 11: 組裝輪反光片(顏色依國別會不同)
Quick Assembly Guide - BESV PSF1 組裝輪反光片(顏色依國別會不同) 2.6.1 組裝位置：輪左側幅條上。氣嘴對面。 選定一個比較直的幅條來進行組裝。 2.6.2 利用一左兩右的幅條卡住反光片 盡量往輪外側推緊 2.6.3 套上塑膠螺絲，旋緊，完成組裝 2.6.4 後輪亦同 完成輪反光片的組裝... -
Page 12: 組裝前燈(臺灣/韓國)
Quick Assembly Guide - BESV PSF1 2.7 組裝前燈(臺灣/韓國) 2.7.1 組裝位置: 前叉正面最上方的 M6 螺絲孔(需拔除螺絲孔塞) 2.7.2 將前燈裝於支架後，以零件包裡面的 M6 螺絲/墊片/彈簧墊片將支架鎖固於前叉鎖孔... -
Page 13: 組裝前燈(中國)
Quick Assembly Guide - BESV PSF1 2.8 組裝前燈(中國) 同(台灣/韓國)組裝方式 Note 前燈 前燈螺絲 M6 12L 前燈平墊片 前燈彈簧墊片... -
Page 14: 組裝後燈及牌照架(中國)
Quick Assembly Guide - BESV PSF1 2.9 組裝後燈及牌照架(中國) Note 牌照塑膠架 牌照金屬架 後燈 2.9.1 將牌照金屬架與塑膠架依下圖結合後，把 2 顆螺絲和墊片及背面螺帽鎖上(過程中，注意螺 帽勿遺落) 完成後樣式如照片，螺絲先含住， 無需鎖緊，方便後面與坐弓組裝。... - Page 15 Quick Assembly Guide - BESV PSF1 2.9.2 將後燈與金屬支架孔置中後鎖附 2.9.3 將塑膠支架槽崁入坐墊坐弓上，調整位置儘量往後，將螺絲鎖緊; 若空間不足，需調整坐 墊位置 2.9.4 完成如下圖 完成如照片所示...
-
Page 16: 組裝前土除(選配)
Quick Assembly Guide - BESV PSF1 2.10 組裝前土除(選配) 2.10.1 先將左前叉的保護片拆下... - Page 17 Quick Assembly Guide - BESV PSF1 2.10.2 預組土除腳(注意組裝方向)到土除上,組裝零件順序,請參爆炸圖,鎖緊扭力 3Nm. 2.10.3 將土除吊耳組裝在前叉後方牙孔,零件順序,請參爆炸圖,鎖緊扭力 9Nm.(先不要鎖緊螺絲, 含住即可) 2.10.4 組裝左右土除腳在前叉叉骨內側,零件順序,請參爆炸圖,鎖緊扭力 5Nm. (先不要鎖緊螺絲, 含住即可)
- Page 18 Quick Assembly Guide - BESV PSF1 2.10.5 將土除均勻調好後,依螺絲扭力鎖緊,將保護套裝回前叉,完成前土除組裝,如下圖.
-
Page 19: 組裝後土除(選配)
Quick Assembly Guide - BESV PSF1 2.11 組裝後土除(選配) 2.11.1 預組前後土除腳及輪子(注意組裝方向,如下圖)到土除上,組裝零件順序,請參爆炸圖,鎖緊 扭力 3Nm. - Page 20 Quick Assembly Guide - BESV PSF1 2.11.2 將土除前吊耳組裝在後叉橋片下方 M5 牙孔,零件順序,請參爆炸圖,鎖緊扭力 5Nm.(先不要 鎖緊螺絲,含住即可) 2.11.3 組裝土除腳在後叉後方左右取附上,零件順序,請參爆炸圖,鎖緊扭力 5Nm. (先不要鎖緊螺 絲,含住即可)
- Page 21 Quick Assembly Guide - BESV PSF1 2.11.4 將土除平均調好後,依螺絲扭力鎖緊,完成後土除組裝,如下圖.
-
Page 22: 組裝後貨架(選配)
Quick Assembly Guide - BESV PSF1 2.12 組裝後貨架(選配) ITEM PART NO. DESCRIPTION Note CARRIER REAR SW-CA628 FOR 20 INCH 30.Y93CR.002 PSF1 後貨架 FOLDING, BLACK AL, YTRT10 RUBBER PART SFW50-3B+8.1BB SINGLE 47.Y93RP.020 PSF1 後貨架輪 WHEEL FOR RACK OD50MM,BK YTRT10 PSF1 後貨架輪... - Page 23 Quick Assembly Guide - BESV PSF1 2.12.3 鎖上左側前後螺絲,零件分解圖及零件規格,請參爆炸圖. 2.12.4 鎖上右側前後螺絲(同左側) 2.12.5 將左右 4 顆螺絲,以 5Nm 鎖緊,完成貨架組裝,如下圖.
-
Page 24: 組裝後土除及後貨架(選配)
Quick Assembly Guide - BESV PSF1 2.13 組裝後土除及後貨架(選配) ITEM PART NO. DESCRIPTION Note CARRIER REAR SW-CA628 FOR 20 INCH 30.Y93CR.002 PSF1 後貨架 FOLDING, BLACK AL, YTRT10 RUBBER PART SFW50-3B+8.1BB SINGLE 47.Y93RP.020 PSF1 後貨架輪 WHEEL FOR RACK OD50MM,BK YTRT10 SCREW MACH TRUESS INTER HEX STEEL 8F.3R63C.400... - Page 25 Quick Assembly Guide - BESV PSF1 2.13.1 預組後土除腳(注意組裝方向,如下圖),原輪子及前泥除腳固定孔,以原螺絲及螺帽鎖上,組 裝零件順序,請參爆炸圖,鎖緊扭力 3Nm 2.13.2 將土除前吊耳組裝在後叉橋片下方 M5 牙孔,零件順序,請參爆炸圖,鎖緊扭力 5Nm.(先不要 鎖緊螺絲,含住即可) 2.13.3 將貨架左右前支架鎖在下叉前取附,零件順序,請參爆炸圖,鎖緊扭力 5Nm. (先不要鎖緊螺 絲,含住即可)
- Page 26 Quick Assembly Guide - BESV PSF1 2.13.4 將貨架左右後支架與後泥除腳鎖在下叉後取附,零件組裝順序,請參爆炸圖,螺絲鎖緊扭力 5Nm.(先不要鎖緊螺絲,含住即可) 2.13.5 後土除及後貨架組裝完成後,將土除均勻度調好,如下圖示,依螺絲扭力鎖緊,完成組裝.
- Page 27 Quick Assembly Guide - BESV PSF1 檢查 3.1 檢查輪胎胎壓是否正常 3.2 檢查煞車, 變速器, 鏈條的作動是否順暢 3.3 啟動電控檢查功能與電量是否正常. 請參考 PSF1 使用手冊 User Manual. 3.4 檢查折疊是否正常，折疊步驟請參見使用者說明書 完成 BESV PSF1 快速組裝...
