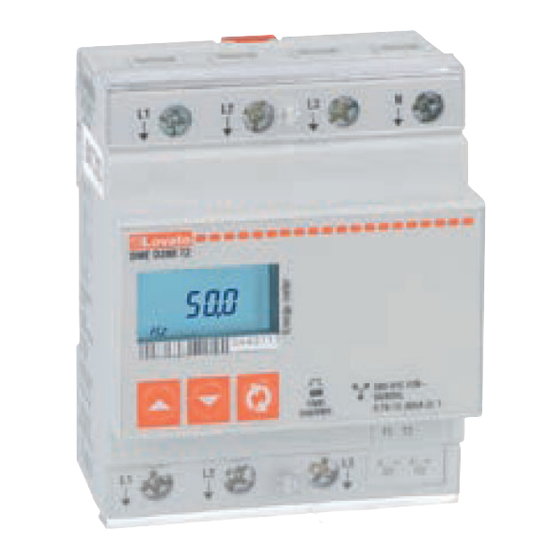

LOVATO ELECTRIC DMED300T2UL Instruction Manual

LOVATO ELECTRIC S.P.A.
24020 GORLE (BERGAMO) ITALIA
VIA DON E. MAZZA, 12
TEL. 035 4282111
L E
E-mail info@ ovato lectric.com
L E
Web www. ovato lectric.com
I
GB
DMED300T2 - DMED300T2UL
ATTENZIONE!
– Leggere attentamente il manuale prima
dell'utilizzo e l'installazione.
– Questi apparecchi devono essere installati
da personale qualificato, nel rispetto delle
vigenti normative impiantistiche, allo scopo
di evitare danni a persone o cose.
– Prima di qualsiasi intervento
sull'apparecchio, rimuovere eventuali
tensioni pericolose dall'apparecchio.
– Il costruttore non si assume responsabilità
in merito alla sicurezza elettrica in caso di
utilizzo improprio del dispositivo.
– I prodotti descritti in questo documento
sono suscettibili in qualsiasi momento di
evoluzioni o di modifiche. Le descrizioni ed
i dati a catalogo non possono pertanto
avere alcun valore contrattuale.
– Un interruttore o disgiuntore va compreso
nell'impianto elettrico dell'edificio. Esso
deve trovarsi in stretta vicinanza
dell'apparecchio ed essere facilmente
raggiungibile da parte dell'operatore. Deve
funzionare come protezione contro le
sovracorrenti ed il suo valore nominale sarà
dimensionato in base al carico finale. Deve
essere marchiato come il dispositivo di
interruzione dell'apparecchio:
IEC/EN/BS 61010-1 § 6.11.3.1.
– Installare lo strumento in contenitore e/o
quadro elettrico con grado di protezione
minima IP51.
– Pulire lo strumento con panno morbido,
non usare prodotti abrasivi, detergenti
liquidi o solventi.
– In caso di danno o malfunzionamento il
prodotto deve essere restituito a LOVATO
Electric.
INDICE
Introduzione
Descrizione
Selezione misure
LED metrologico
Indicazione flusso energia
Uscite statiche programmabili
Ingresso in AC programmabile
Accesso agli I/O
Funzioni avanzate
Impostazione parametri (setup)
Tabella dei parametri
Dimensioni meccaniche [mm]
Schemi di collegamento
Caratteristiche tecniche
CONTATORE DI ENERGIA TRIFASE A INSERZIONE DIRETTA
Manuale operativo
THREE-PHASE DIRECT CONNECTION ENERGY METER
Instruction manual
WARNING!
– Carefully read the manual before the
installation or use.
– This equipment is to be installed by
qualified personnel, complying with current
standards, to avoid damages or safety
hazards.
– Remove eventual dangerous voltage from
the product before any maintenance
operation on it.
– The manufacturer cannot be held
responsible for electrical safety in case of
improper use of the equipment.
– Products illustrated herein are subject to
alteration and changes without prior notice.
Technical data and descriptions in the
documentation are accurate, to the best of
our knowledge, but no liabilities for errors,
omissions or contingencies arising
therefrom are accepted.
– A circuit breaker must be included in the
electrical installation of the building. It must
be installed close by the equipment and
within easy reach of the operator. It must
work as a protection against over currents
and be rated for the maximum rated final
load conditions. It must be marked as the
disconnecting device of the equipment:
IEC/EN/BS 61010-1 § 6.11.3.1.
– Fit the instrument in an enclosure or
cabinet with minimum IP51 protection
degree.
– Clean the instrument with a soft dry cloth;
do not use abrasives, liquid detergents or
solvents.
– In case of damage or malfunctioning the
device shall be returned to LOVATO Electric.
Pag. INDEX
1 Introduction
2 Description
2 Selection of readings
3 Metrological LED
3 Energy flow indication
3 Programmable static outputs
3 Programmable AC input
3 Access to I/Os
3 Advanced functions
3 Parameter setting (setup)
3 Table of parameters
6 Mechanical dimensions [mm (in)]
6 Wiring diagrams
7 Technical characteristics
Page
1
2
2
3
3
3
3
3
3
3
3
6
6
7
1
