LOVATO ELECTRIC DME D300T2 Instruction Manual

UWAGA!
● Należy dokładnie zapoznać się z poniższa instrukcją przed
instalacją lub używaniem urządzenia.
● By uniknąć uszkodzeń i zagrożenia życia urządzenia
te powinny być instalowane przez wykwalifikowany personel,
i w zgodzie z odpowienimi przepisami.
● Przed pracami serwisowymi należy odłączyć wszystkie napięcia od wejść
pomiarowych i zasilania pomocniczego.
● Produkty zaprezentowane w poniższym dokumencie mogą zostać zmienione
lub ulepszone bez konieczności wcześniejszego informowania o tym.
● Dane techniczne oraz opisy oddają w jak najdokładniejszy sposób posiadaną przez
nas wiedzę, jednak nie bierzemy odpowiedzialności za ewentualne błędy, braki oraz
sytuacje awaryjne.
● W układzie należy zamontować rozłącznik (wyłącznik), który musi znajdować
się niedaleko urządzenia i być łatwo dostępny dla operatora. Musi spełniać wymogi
następujących norm: IEC/ EN 61010-1 § 6.12.2.1.
● Należy montować urządzenia w obudowie o minimalnym stopniu ochrony IP51.
● Należy czyścić urządzenie delikatną suchą szmatką, nie należy używać środków
ściernych, płynnych detergentów lub rozpuszczalników.
Spis treści
Wprowadzenie
Opis
Wybór pomiarów
Dioda metrologiczna LED
Wskaźnik przepływu energii
Programowalne wyjście statyczne
Programowalne wejscie AC
Dostęp do I/O
Funkcje zaawansowane
Ustawianie parametrów (setup)
Tabela parametrów
Wymiary mechaniczne (mm)
Schematy podłączeń
Dane techniczne
Wprowadzenie
DME D300T2 jest trójfazowym licznikiem energii czynnej i biernej,
do bezpośredniego podłączenia w układach o prądzie do 63A.
Dokładność pomiaru energii jest zgodna z wymogami normy EN50470-3 (klasa
B MID).
Poza pomiarami energii, umożliwia pomiar 45 parametrów elektrycznych, które
można wizualizować na podświetlanym wyświetlaczu LCD.
DME D300T2 posiada obudowę modułową o szerokości 4 modułów (4U,
72 mm) i dostarczany jest z osłoną ochronną zacisków w komplecie.
Doc: I306PLGB0411
PL
DME D300T2
Liczniki energii, trójfazowe,
podłączenie bezpośrednie
INSTRUKCJA OBSŁUGI
Strona
1
2
2
3
3
3
3
3
3
4
4
6
6
7
20/04/2011
DME D300T2
Three-phase direct connection
energy meter
INSTRUCTIONS MANUAL
WARNING!
 Carefully read the manual before the installation or use.
 This equipment is to be installed by qualified personnel,
complying to current standards, to avoid damages or safety
hazards.
●Remove eventual dangerous voltage from the product before any maintenance
operation on it.
● Products illustrated herein are subject to alteration and changes without prior notice.
● Technical data and descriptions in the documentation are accurate, to the best of our
knowledge, but no liabilities for errors, omissions or contingencies arising therefrom are
accepted.
● A circuit breaker must be included in the electrical installation of the building. It must
be installed close by the equipment and within easy reach of the operator.
It must be marked as the disconnecting device of the equipment:
IEC /EN 61010-1 § 6.12.2.1
● Fit the instrument in an enclosure or cabinet with minimum IP51 degree protection.
● Clean the instrument with a soft dry cloth, do not use abrasives, liquid detergents or
solvents.
Index

Introduction

Description
Selection Of Readings
Metrological Led
Energy Flow Indication
Programmable Static Outputs
Programnmable AC input
Access To I/Os
Advanced Functions
Parameter Setting (Setup)
Setup Parameter Table
Mechanical dimensions (mm)
Wiring Diagrams
Technical Characteristics
Introduction

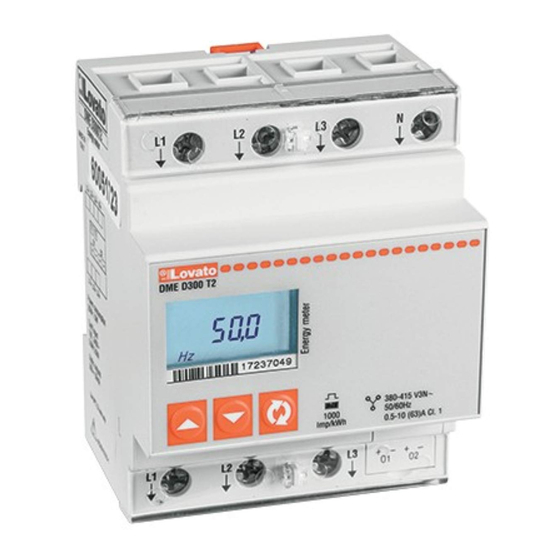

The DME D300T2 is a three-phase active and reactive energy meter for direct
connection, for currents up to 63A.
The energy accuracy is compliant with reference standard EN50470-3 (MID
class B).
Apart from energy metering, it can measure additional indications, for a total of
45 measurements that can be visualized on the back lighted LCD display.
The DME D300T2 has a standard 4U (72mm wide) modular housing and is
supplied with sealable terminal blocks.
Page
1
2
2
3
3
3
3
3
3
4
4
6
6
7
s. 1 / 7
