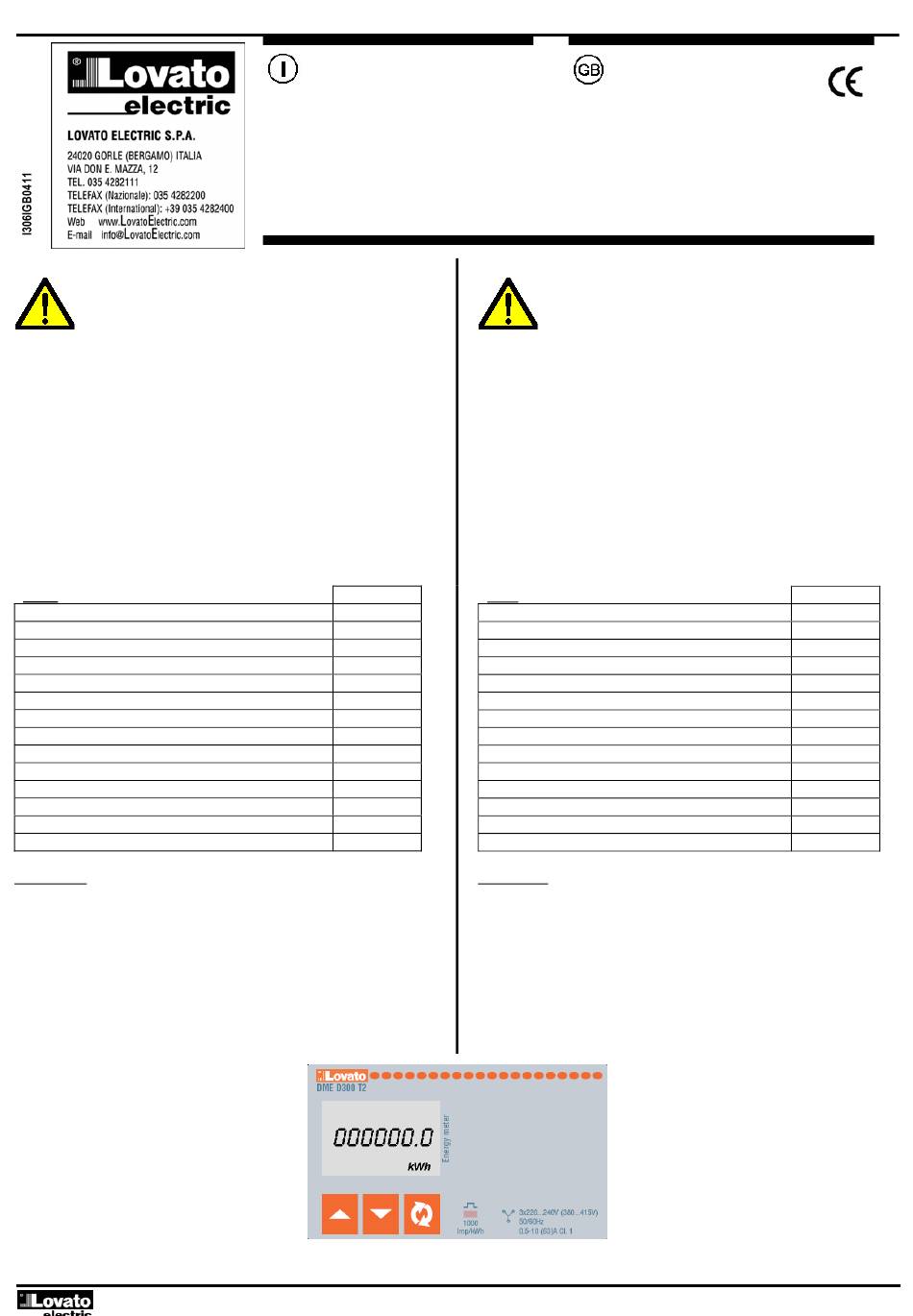

ATTENZIONE!!
● Leggere attentamente il manuale prima dell'utilizzo e
l'installazione.
●Questi apparecchi devono essere installati da personale
qualificato, nel rispetto delle vigenti normative impiantistiche, allo
scopo di evitare danni a persone o cose.
● Prima di qualsiasi intervento sull'apparecchio, rimuovere eventuali tensioni pericolose
dall'apparecchio
●Il costruttore non si assume responsabilità in merito alla sicurezza elettrica in caso di
utilizzo improprio del dispositivo.
● I prodotti descritti in questo documento sono suscettibili in qualsiasi momento di
evoluzioni o di modifiche. Le descrizioni ed i dati a catalogo non possono pertanto avere
alcun valore contrattuale.
● Un interruttore o disgiuntore va compreso nell'impianto elettrico dell'edificio. Esso
deve trovarsi in stretta vicinanza dell'apparecchio ed essere facilmente raggiungibile da
parte dell'operatore. Deve essere marchiato come il dispositivo di interruzione
dell'apparecchio: IEC/ EN 61010-1 § 6.12.2.1.
● Installare lo strumento in contenitore e/o quadro elettrico con grado di protezione
minima IP51.
● Pulire lo strumento con panno morbido, non usare prodotti abrasivi, detergenti liquidi o
solventi.
Indice
Introduzione
Descrizione
Selezione misure
LED metrologico
Indicazione flusso energia
Uscite statiche programmabili
Ingresso in AC programmabile
Accesso agli I/O
Funzioni avanzate
Impostazione parametri (setup)
Tabella parametri di setup
Dimensioni meccaniche (mm)
Schemi di collegamento
Caratteristiche tecniche
Introduzione
Il DME D300T2 è un contatore di energia trifase per inserzione diretta, per
correnti fino a 63A.
La misurazione dell'energia è conforme alla norma EN50470-3 (MID classe B).
Oltre alla misurazione dell'energia, è in grado di fornire ulteriori indicazioni, per
un totale di 45 misure, che possono essere visualizzati sull'ampio display LCD
retroilluminato.
Il DME D300T2 ha un contenitore modulare standard di larghezza 4U (72 mm)
ed è fornito di serie di coprimorsetti piombabili.
Doc: MHIT101C0408.doc
DME D300T2
Contatore di energia
trifase a inserzione diretta
MANUALE OPERATIVO
Pagina
1
2
2
3
3
3
3
3
3
4
4
6
6
7
DME D300T2
Three-phase direct connection
energy meter
INSTRUCTIONS MANUAL
WARNING!
• Carefully read the manual before the installation or use.
• This equipment is to be installed by qualified personnel,
complying to current standards, to avoid damages or safety
hazards.
● Remove eventual dangerous voltage from the product before any maintenance
operation on it.
● Products illustrated herein are subject to alteration and changes without prior notice.
● Technical data and descriptions in the documentation are accurate, to the best of our
knowledge, but no liabilities for errors, omissions or contingencies arising therefrom are
accepted.
● A circuit breaker must be included in the electrical installation of the building. It must
be installed close by the equipment and within easy reach of the operator.
It must be marked as the disconnecting device of the equipment:
IEC /EN 61010-1 § 6.12.2.1
● Fit the instrument in an enclosure or cabinet with minimum IP51 degree protection.
● Clean the instrument with a soft dry cloth, do not use abrasives, liquid detergents or
solvents.
Index
Introduction
Programnmable AC input
Introduction

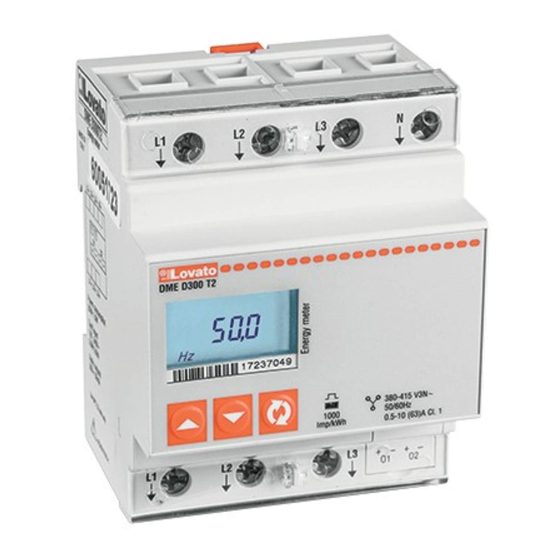

The DME D300T2 is a three-phase active and reactive energy meter for direct
connection, for currents up to 63A.
The energy accuracy is compliant with reference standard EN50470-3 (MID
class B).
Apart from energy metering, it can measure additional indications, for a total of
45 measurements that can be visualized on the backlighted LCD display.
The DME D300T2 has a standard 4U (72mm wide) modular housing and is
supplied with sealable terminal blocks.
20/04/2011
Page
1
2
2
3
3
3
3
3
3
4
4
6
6
7
p. 1 / 7
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for LOVATO ELECTRIC DME D300T2
Summary of Contents for LOVATO ELECTRIC DME D300T2
- Page 1 Technical characteristics Introduzione Introduction Il DME D300T2 è un contatore di energia trifase per inserzione diretta, per The DME D300T2 is a three-phase active and reactive energy meter for direct correnti fino a 63A. connection, for currents up to 63A.
- Page 2 Descrizione Description • • Esecuzione modulare 4U (72mm) per guida DIN. Modular DIN-rail housing, 4U (72mm wide). • • Inserzione diretta per correnti max 63A. Direct connection for currents up to 63A. • • Misura energia attiva conforme a EN50470-3 classe B. Active energy measure complies EN50470-3 class B.
- Page 3 LED metrologico frontale Metrological LED • Il LED rosso frontale emette 1000 impulsi per ogni kWh di energia • The red LED on the front emits 1000 pulses for every kWh of consumed consumata (ovvero 1 impulso per ogni Wh). Energy (that is, one pulse every Wh).
- Page 4 6-digit unlock code. Please contact Lovato 6 cifre. Contattare il customer service Lovato electric comunicando il codice di electric customer service reporting this unlock code. The right password will be sblocco.
- Page 5 P2-01 – Definisce la funzione dell’uscita statica programmabile 1: P2-01 - Defines the function of the static output 1 from the following OFF - Disabilitata list: 1000 PUL …1 PUL – L’uscita statica 1 funziona come emettitore di impulsi per il OFF - Disabled conteggio dell’energia attiva.
- Page 6 Note: Note: Quando le soglie sono applicate a queste misure, per la comparazione viene When thresholds are applied to these measurements, the comparision is made selezionata la misura più alta o più bassa fra le tre fasi, a seconda che la soglia sia using the highest or the lowest among the three phases, depending on the type of una soglia massima o minima.
- Page 7 Caratteristiche tecniche Technical characteristics Tensione Voltage Tensione nominale Us 220...240V~ L-N Nominal voltage Us 220...240V~ L-N 380...415V~ L-L 380...415V~ L-L Limiti di funzionamento 187 … 264V~ L-N Operating voltage range 187 … 264V~ L-N 323...456 V~ L-L 323...456 V~ L-L Frequenza 45 …...
