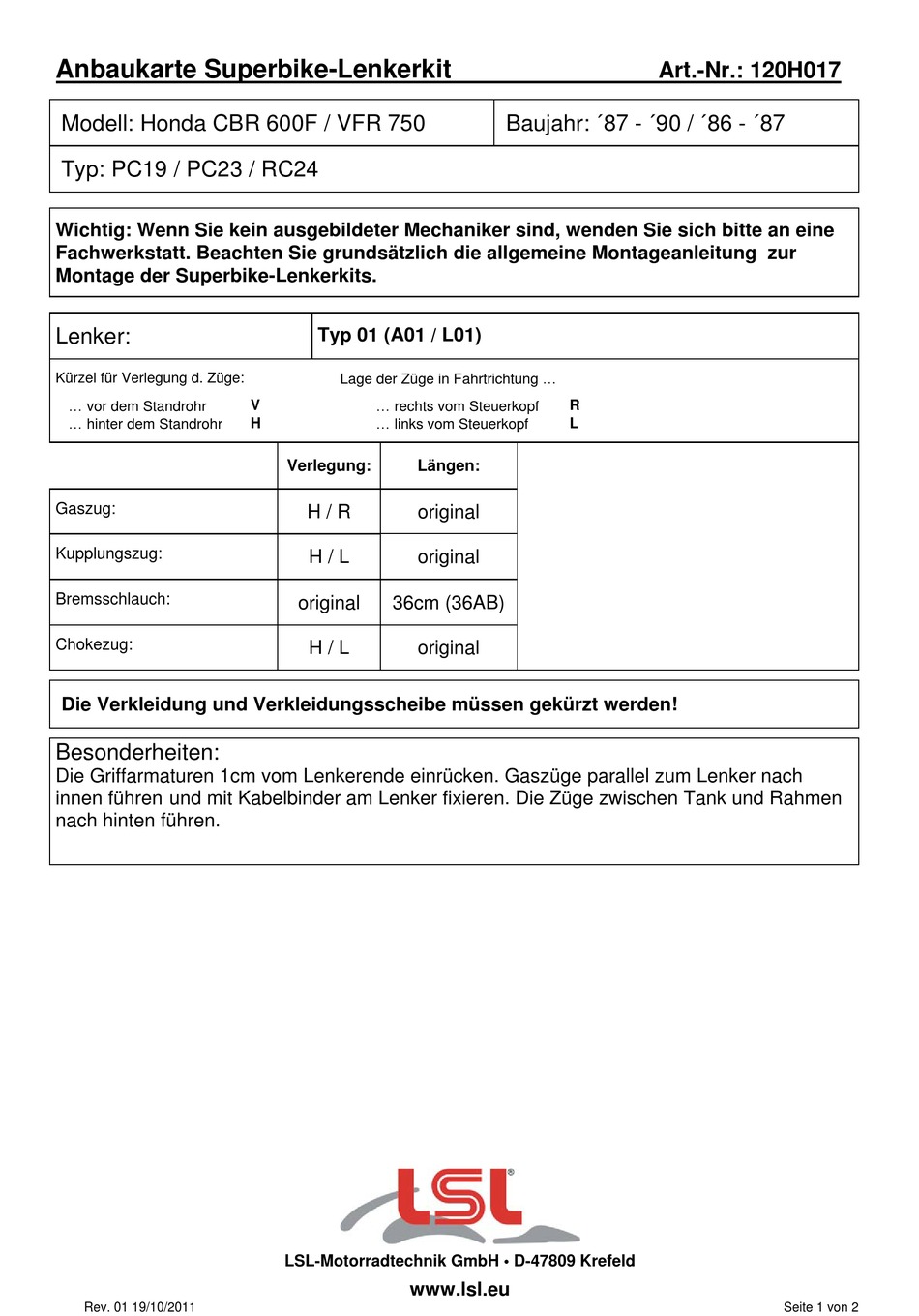

Anbaukarte Superbike-Lenkerkit
Modell: Honda CBR 600F / VFR 750
Typ: PC19 / PC23 / RC24
Wichtig: Wenn Sie kein ausgebildeter Mechaniker sind, wenden Sie sich bitte an eine
Fachwerkstatt. Beachten Sie grundsätzlich die allgemeine Montageanleitung zur
Montage der Superbike-Lenkerkits.
Lenker:
Kürzel für Verlegung d. Züge:
vor dem Standrohr
hinter dem Standrohr
Gaszug:
Kupplungszug:
Bremsschlauch:
Chokezug:
Die Verkleidung und Verkleidungsscheibe müssen gekürzt werden!
Besonderheiten:
Die Griffarmaturen 1cm vom Lenkerende einrücken. Gaszüge parallel zum Lenker nach
innen führen und mit Kabelbinder am Lenker fixieren. Die Züge zwischen Tank und Rahmen
nach hinten führen.
Rev. 01 19/10/2011
Typ 01 (A01 / L01)
Lage der Züge in Fahrtrichtung
rechts vom Steuerkopf
V
links vom Steuerkopf
H
Verlegung:
Längen:
H / R
original
H / L
original
original
36cm (36AB)
H / L
original
LSL-Motorradtechnik GmbH • D-47809 Krefeld
www.lsl.eu
Art.-Nr.: 120H017
Baujahr: ´87 - ´90 / ´86 - ´87
R
L
Seite 1 von 2
