Wetterstation · Weather Station ·
Professional Rain Gauge
DE
Schnellstartanleitung
EN
Quickstart guide

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BR-7002530 and is the answer not in the manual?

Questions and answers

Summary of Contents for Bresser BR-7002530

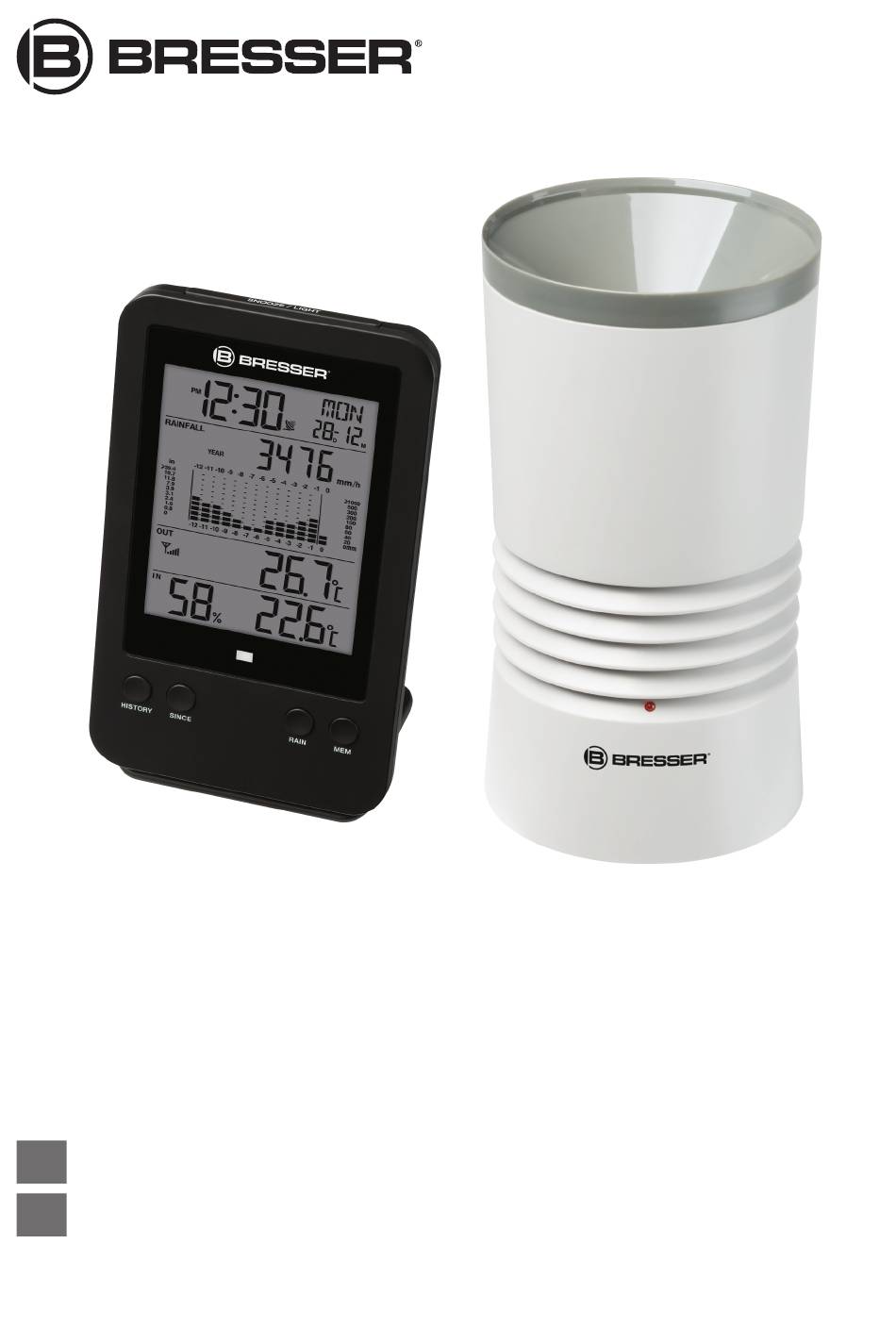

  • Page 1 Wetterstation · Weather Station · Professional Rain Gauge Schnellstartanleitung Quickstart guide...
  • Page 2 (codi QR) per accedir a les versions disponibles. Deseja um manual detalhado deste produto numa determinada língua? Visite a nossa Website através da seguinte ligação (QR Code) das versões disponíveis. www.bresser.de/P7002530 GARANTIE · WARRANTY · GARANTÍA · GARANZIA www.bresser.de/warranty_terms...
  • Page 3 Deutsch ......................... English........................
  • Page 4: Zu Dieser Anleitung

    „Garantie“ und „Service“ in dieser Dokumentation. Wir bitten um Verständnis, dass direkt an die Her- steller-Anschrift gerichtete Anfragen oder Einsendungen nicht bearbeitet werden können. Irrtümer und technische Änderungen vorbehalten. © 2018 Bresser GmbH Alle Rechte vorbehalten. Die Reproduktion dieser Dokumentation – auch auszugsweise – in irgendeiner Form (z.B. Fotokopie, Druck, etc.) sowie die Verwendung und Verbreitung mittels elektronischer Systeme (z.B.
  • Page 5 • Dieses Produkt beinhaltet Kleinteile, die von Kindern verschluckt werden können! Es besteht Ersti- ckungsgefahr! GEFAHR Gefahr eines Stromschlags! Dieses Gerät beinhaltet Elektronikteile, die über eine Stromquelle (Netzteil und/oder Batterien) betrie- ben werden. Bei unsachgemäßer Verwendung dieses Produkts besteht die Gefahr eines Strom- schlags.
  • Page 6: Teileübersicht Basisstation

    5 Teileübersicht Basisstation 1 LCD-Display mit Hintergrundbeleuchtung 2 Info-Außenbereich-Anzeige 3 HISTORY-Taste 4 SINCE-Taste (Totaler Niederschlag) 5 RAIN-Taste (Niederschlag) 6 MEM-Taste (MAX/MIN-Taste) 7 CLOCK-Taste 8 ALARM-Taste 9 ALERT-Taste 10 Wandhalterung 11 DOWN-Taste 12 UP-Taste 13 Batteriefach 14 °C/°F Schiebeschalter 15 MM/IN Schiebeschalter (mm / Zoll) 16 RCC-Taste 17 SCAN-Taste 18 RESET-Knopf...
  • Page 7: Teileübersicht Regensensor Und Lieferumfang

    6 Teileübersicht Regensensor und Lieferumfang 1 Lamellenaufsatz 2 Rote Funktionsleuchte 3 Montageplatte 4 Montageklemme 5 Regen-Auffangbehälter (Trichter) 6 Ablauf 7 Kippwaage 8 Regensensor 9 RESET-Taste 10 Batteriefachdeckel 7 / 28...
  • Page 8 Lieferumfang Basisgerät (A), Regen-Funksensor (B), Montagezubehör (C) Außerdem erforderlich (nicht im Lieferumfang enthalten): Station: 2 Stck. Micro-Batterien (1.5V, Typ AA) Sensor: 4 Stck. Micro-Batterien (1.5V, Typ AA) Kleiner Kreuzschraubendreher 7 Display-Anzeigen 8 / 28...
  • Page 9: Stromversorgung Herstellen

    1 SINCE Symbol (gesamter Niederschlag) 2 HISTORY Symbol (Historie-Daten) 3 Uhrzeit 4 Sommerzeit-/Winterzeit (DST) ein 5 Frostwarnung ein 6 Wochentag 7 Alarm Modus 8 Weckalarm ein 9 Tag und Monat 10 Info Niederschlagsanzeige 11 Vergangene Zeit 12 Histogramm 13 Zeitberechnungsinformation 14 Aktuelle Niederschlagsmenge 15 Höchstwerteinstellung (HI AL) 16 Höchstwert (HI AL) Alarm ein...
  • Page 10: Funksensor Montieren Und Anbringen

    9 Gummibeläge anbringen Die mitgelieferten selbstklebenden Gummibeläge an den Rohrschellen wie abgebildet anbringen, um einen festeren Sitz der Montagestange zu gewährleisten. 10 Funksensor montieren und anbringen Abhängig vom gewünschten Standort kann der Funksensor aufgestellt oder montiert werden. HINWEIS! Bei der Montage stets darauf achten, dass sich das Gerät mindestens 1,5 Meter über dem Erdboden befindet.
  • Page 11: Automatische Zeiteinstellung

    Montage an einem vertikal ausgerichteten Rohr (maximaler Rohrdurchmesser: 26 mm) 1. Die Rückseite der Montageplatte des Funksensors auf das Rohr aufsetzen und die Montageklem- me von der anderen Seite gegen das Rohr drücken. 2. Die 4 Schrauben durch die Bohrungen der Montageklemme und auf der anderen Seite durch die Bohrungen der Montageplatte stecken.
  • Page 12: Niederschlag Since Funktion

    Anzeige-Modus wählen Drücken Sie die RAIN-Taste mehrmals bis der gewünschte Zeitraum auf dem Display angezeigt wird: RATE Gegenwärtiger Niederschlag der letzten Stunde HOUR Gesamter Niederschlag der aktuellen Stunde Gesamter Niederschlag des aktuellen Tages, gemessen ab Mitternacht WEEK Gesamter Niederschlag der aktuellen Woche MONTH Gesamter Niederschlag des aktuellen Monats YEAR...
  • Page 13: Eg-Konformitätserklärung

    Niederschlags-Messbereich 0 – 29999 mm 16 EG-Konformitätserklärung Hiermit erklärt Bresser GmbH, dass der Funkanlagentyp mit Artikelnummer 7002530 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EG-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.bresser.de/download/7002530/CE/7002530_CE.pdf 17 Entsorgung Entsorgen Sie die Verpackungsmaterialien sortenrein. Informationen zur ordnungsgemäßen Entsorgung erhalten Sie beim kommunalen Entsorgungsdienstleister oder Umweltamt.
  • Page 14: Validity Information

    Please be aware that any requests or submissions sent directly to the manufacturer cannot be processed. Errors excepted. Subject to technical modifications. © 2018 Bresser GmbH All rights reserved. Reproduction of this document, including extracts, in any form (photocopied, printed etc.) or the use and distribution of this document by electronic means (image file, website etc.) is not permitted without...
  • Page 15 DANGER Risk of electric shock This device has electronic parts operated via a power source (power supply and/or batteries). Im- proper use of this product can cause an electric shock. An electric shock can cause serious or poten- tially fatal injuries. The following safety information must be observed at all times. •...
  • Page 16: Parts Overview Base Station

    5 Parts overview Base station 1 LCD display with backlight 2 Alert LED indicator 3 HISTORY button 4 SINCE button (Total Rainfall) 5 RAIN button (Rainfall) 6 MEM button (MAX/MIN) 7 CLOCK button 8 ALARM button 9 ALERT button 10 Wall mount 11 DOWN button 12 UP button 13 Battery compartment...
  • Page 17: Parts Overview Rain Gauge And Scope Of Delivery

    6 Parts overview Rain gauge and Scope of delivery 1 Radiation shield 2 Red LED indicator 3 Mounting base 4 Mounting clam 5 Rain collector 6 Drain holes 7 Tipping bucket 8 Rain sensor 9 RESET button 10 Battery compartment 17 / 28...
  • Page 18 Scope of delivery Base station (A), Wireless Rain gauge sensor (B), Mounting accessories (C) Also required (not included): Station: 2 pcs. Micro batteries (1.5V, type AA) Sensor 4 pcs. Micro batteries (1.5V, type AA) Screwdriver 18 / 28...
  • Page 19: Screen Display

    7 Screen display 1 SINCE icon (Total rainfall) 2 HISTORY icon (History data) 3 Time 4 Daylight saving time (DST) on 5 Ice pre-alert on 6 Weekday 7 Alarm Mode 8 Alarm on 9 Day and Month 10 Rainfall indicator 11 Past time 12 Histogram 13 Time range record indicator...
  • Page 20: Setting Up Power Supply

    15 HI Alert 16 HI Alert on 17 Rainfall unit (in/h, mm/h) 18 Outdoor indicator 19 MAX/MIN indicator 20 Outdoor temperature 21 Battery level indicator (sensor) 22 Outdoor sensor signal strength indicator 23 HI/LO Alert 24 Indoor indicator and Alarm on 25 Indoor humidity 26 MAX/MIN indicator 27 Indoor temperature...
  • Page 21: Attaching Rubber Pads

    9 Attaching rubber pads Attach the supplied self-adhesive rubber pads to the clamps as shown to ensure a firmer fitting of the mounting rod. 10 Remote sensor installation and mounting Depending on the desired location, the remote sensor can be put on the table or mounted on the wall. NOTICE! During the installation make sure that the device is minimum 1.5 meters off the ground.
  • Page 22: Automatic Time Setting

    Installation on a vertical tube (maximal tube diameter: 26 mm) 1. Place the back of the mounting base of the remote sensor on the tube and press the mounting clamp against the tube from the other side. 2. Slide 4 screws through the bore holes of the mounting clamp and through the bore holes of the mounting base on the other site.
  • Page 23: Total Rainfall Since Function

    Select display mode Press the RAIN button several times until the desired time range is displayed: RATE Current rainfall rate in past hour HOUR Total rainfall rate for current hour Total rainfall rate within the current day, from midnight WEEK Total rainfall rate for current week MONTH Total rainfall rate for current month...
  • Page 24: Ec Declaration Of Conformity

    16 EC Declaration of Conformity Hereby, Bresser GmbH declares that the equipment type with item number 7002530 : is in compli- ance with Directive: 2014/30/EU. The full text of the EU declaration of conformity is available at the following internet address: www.bresser.de/download/7002530/CE/7002530_CE.pdf 17 Disposal Sort packaging into different materials for disposal.
  • Page 28 (de preferencia por e-mail: service@bresseruk.com e-mail). Telephone*: +44 1342 837 098 BRESSER UK Ltd e-mail: servicio.iberia@bresser-iberia.es Unit 1 starborough Farm, Teléfono*: +34 91 67972 69 Starborough Road, Nr Marsh Green,...
