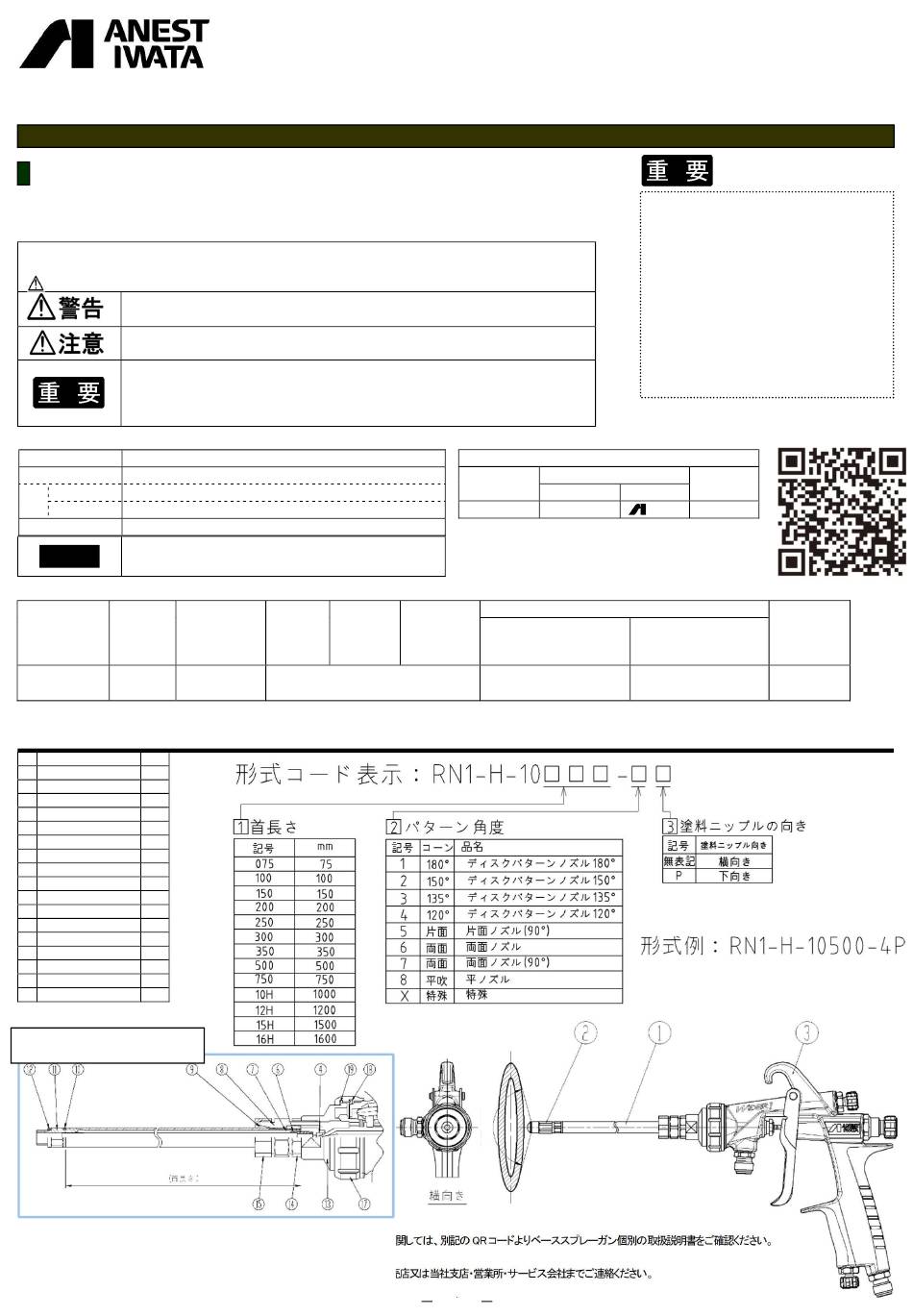

取扱説明書
（国内販売用）
インサイドスプレーガン
RN１-H-10□□
この取扱説明書に示された警告事項および注意事項は必ず守ってください。
使用時に不用意な塗料の噴出や、有機溶剤の吸引により重大な身体上の障害を起こすことがあります。
印付きの下記マークは、安全上、特に重要な項目ですので必ずお守りください。
警告内容を怠った場合、人が死亡又は重傷を負う可能性が想定されることを示します。
注意内容を怠った場合、人が傷害を負う可能性、または物的損害の発生する可能性が想定
されることを示します。
この記号は、機械の性能や機能を十分に発揮してお使いいただくために守っていただきたい
内容を示しています。尚、本取扱説明書で示す安全事項は、必要最低限のものであります。
国や自治体の消防、電気、安全関連の法規、規則又、それぞれの企業や事業所で規則、
規定として守るべき事項に従ってください。
重要仕様
最高使用圧力
０．７０ＭＰａ
騒音値
７９ｄＢ（Ａ）
条
吹付条件
推奨使用条件
件
測定位置
スプレーガンより後方へ１ｍ 地面より高さ１．６ｍ
使用温度範囲
雰囲気温度５℃～４０℃ 流体温度５℃～４３℃（液体、気体）
圧送式以外のスプレーガンへは塗料の圧送供給を絶対にしな
重
要
いでください。
主要仕様
塗 料
形
式
供 給
方 式
RN1-H-10□□ 圧送式
※1 吹付空気圧力は、引金を引き空気を流した時のスプレーガン入口部の圧力です。
■ 部品名称
品
名
個数
No.
1 長 首 パイプセット
１
2 ディスクパターンノズル
１
3 スプレーガン
１
4 キャップパッキン
１
6 内 パイプセット
１
7 外 パイプ
１
8 首 基 １００
１
9 くさび
１
10 ノズル基 パッキン
１
1 1 ノズル基
１
12 パッキン
１
13 キャップ１００
１
14 ジャミナット
１
15 パイプ押 えカバー
１
17 カバー
1
18 カバーパッキン
1
19 パッキン
1
④～⑲は①長首パイプセットの構成部品です。
①
長首パイプセット構成部品
◎ 部品御注文の際は、スプレーガン形式、及び上記Ｎｏ．品名を御指定ください。
◎ ノズルニードル ASSY やニードル弁パッキンセットなど、上記表に載っていない部品に関しては、別記の QR コードよりベーススプレーガン個別の取扱説明書をご確認ください。
◎ 開封時、破損や欠品がないことを確認してください。
◎ 欠品、輸送上の損傷がある場合は危険防止のため使用せず、お買い求めになった販売店又は当社支店・営業所・サービス会社までご連絡ください。
ﾃﾞｨｽｸﾉｽﾞﾙ
首長さ
ﾊﾟﾀｰﾝﾉｽﾞﾙ
口径
mm
形状
φ mm
12-φ 0.8
下記表を参照ください
ベーススプレーガン
塗料ノズル
形式
口径Φ ｍｍ
WIDER1-08E2P
Φ ０．８
※空気キャップ ASSY は付属しません
ベーススプレーガンに関しては、右記QR コードより
WIDER１ｼﾘｰｽﾞ[ﾊﾝﾄﾞｽﾌﾟﾚｰｶﾞﾝ]の取扱説明書をご参照ください。
塗料ﾆｯﾌﾟﾙ
吹付空気圧力及び
※1
取付け向き
塗料圧送圧力 MPa
0.1～0.49
1
この取扱説明書は、安全にご使用いただくために
重要な警告、注意事項および取扱い方法につい
て記載しています。
この取扱説明書で扱われている機器は、塗布業
務用途の商品です。
他の用途には使用しないでください。
正しい取扱指導を受けられ、機械の操作方法を理
解された方以外の人は、使用しないでください。
ご使用前に、必ずお読みになり、十分理解してか
らご使用ください。
本書はすぐに確認できる場所に大切に保管してく
ださい。
ニードル弁
表示
ASSY 表示
/W1/08 08H WIDER1
推奨使用条件
塗料噴出量
mL/min
150
接続口径
G1/4
(空気，塗料)
Advertisement
Table of Contents
Related Manuals for Anest Iwata RN1-H-10 Series
Summary of Contents for Anest Iwata RN1-H-10 Series
- Page 1 取扱説明書 （国内販売用） インサイドスプレーガン この取扱説明書は、安全にご使用いただくために RN１-H-10□□ 重要な警告、注意事項および取扱い方法につい て記載しています。 この取扱説明書で扱われている機器は、塗布業 この取扱説明書に示された警告事項および注意事項は必ず守ってください。 務用途の商品です。 使用時に不用意な塗料の噴出や、有機溶剤の吸引により重大な身体上の障害を起こすことがあります。 他の用途には使用しないでください。 印付きの下記マークは、安全上、特に重要な項目ですので必ずお守りください。 正しい取扱指導を受けられ、機械の操作方法を理 警告内容を怠った場合、人が死亡又は重傷を負う可能性が想定されることを示します。 解された方以外の人は、使用しないでください。 ご使用前に、必ずお読みになり、十分理解してか 注意内容を怠った場合、人が傷害を負う可能性、または物的損害の発生する可能性が想定 らご使用ください。 されることを示します。 本書はすぐに確認できる場所に大切に保管してく この記号は、機械の性能や機能を十分に発揮してお使いいただくために守っていただきたい ださい。 内容を示しています。尚、本取扱説明書で示す安全事項は、必要最低限のものであります。 国や自治体の消防、電気、安全関連の法規、規則又、それぞれの企業や事業所で規則、 規定として守るべき事項に従ってください。 重要仕様 最高使用圧力 ０．７０ＭＰａ ベーススプレーガン 塗料ノズル 騒音値 ７９ｄＢ（Ａ） ニードル弁 形式 口径Φ ｍｍ 表示 ASSY 表示 条...
- Page 2 ■ 安全にご使用いただくための警告事項 火災と爆発 １． 吹き付け作業場は、火気厳禁です。 ・ 塗料は引火性があり火災の危険性があります。 ・ たばこ、点火、電気機器等、引火の恐れがあるものは必ず避けた所でご使用ください。 ２． 次のハロゲン化炭化水素系溶剤は使用しないでください｡ 化学反応により、本体（アルミニウム部分）にクラック、溶解が発生します｡ ・不適合溶剤：塩化メチル、塩化エチル、二塩化メチレン、二塩化エチレン、 四塩化炭素、トリクロルエチレン、1.1.1 トリクロロエタン 等 （特殊な塗料やシンナーは充分適合性を検討した上でご使用ください。適合性検討のための 材質リストを提出する用意があります。） ３． スプレーガンにはアース線入りホースを使用する等、確実にアースを接続してください。 アースが不十分ですと、静電気のスパークによる火災、爆発の危険性があります。 機器誤用 １． 絶対に人や動物に向けてスプレーしないでください。 目や皮膚の炎症、人体への危険があります。 ２． 最高使用圧力以上でのご使用は絶対に避けてください。 ３． 洗浄、分解、保守作業をする前及び作業中断時には必ず塗料と空気の圧力を逃がしてください。 圧力が残っていますと、誤動作、洗浄液の飛散により人体に危険があります。 圧力を逃がす方法は、スプレーガンへの圧縮空気、塗料、シンナー等の供給を停止し、引金を軽く 引くことにより行います。 ４． メンテナンスの際、ニードル弁 ASSY および塗料ノズルの先端には触らないでください。 ニードル弁 ASSY、塗料ノズルの先端は鋭く尖っており、怪我をする恐れがあります。 人体保護 １． 吹き付け作業は、塗装ブース等を使用し、換気の良いところで使用してください。 換気が不十分ですと有機溶剤中毒や引火の危険が増えます。...
- Page 3 ■ 保守・点検 ※本項目の部品名称に関しては、本書1 ページ目の部品表、及びベーススプレーガンの個別取扱説明書を参照ください。 締め 部品 状況 発生箇所 チェック箇所 原因 調整 洗浄 増し 交換 塗料漏れ スプレーガン 塗料ノズル ～ ニードル弁ASSY シート面のゴミ・キズ・摩耗 〇 〇 先端部 塗料調節つまみの緩めすぎ 〇 ニードル弁ばねのヘタリ 〇 塗料ノズル ～ 本体セット 締め付け不良 〇 シート面のゴミ・キズ 〇 〇 ・ 安全にご使用いただくための警告事項の機器誤用 3 項に従い、圧力を完全に逃がしてから作業してください。 ・ 十分理解され、熟達された方が行ってください。 ・...
- Page 4 締め 部品 状況 発生箇所 チェック箇所 原因 調整 洗浄 増し 交換 塗料出ず スプレーガン 塗料調節つまみ 開度不足 〇 先端部 塗料ノズル 孔の詰まり・ゴミ・固着 〇 ニードル弁パッキンセット～ニードル弁ASSY 塗料固着 〇 〇 ニードル弁パッキンセットの締め付けすぎ 〇 空気弁漏れ 空気弁および 空気弁 シート面のゴミ・キズ 〇 〇 （空気キャップ 空気弁シート 空気弁シート ASSY シート面のゴミ・キズ 〇 〇 ASSY 先端か ASSY 部...
- Page 5 Improper trade of products outside of designated domestic territories (unauthorized reselling) can result in legal violations, local fines, and penalties. ANEST IWATA CORPORATION assumes no liability for products acquired through unauthorized reselling and in such cases and due to quality control protocols, unauthorized reselling renders the warranty null and void.
- Page 6 ■ Parts list Description Q’ty 1 Extention pipe assy 2 Disk pattern nozzle 3 Spray gun 4 Cap packing 6 Inner pipe assy 7 Outer pipe assy 8 Pipe gland 100 9 Wedge 10 Nozzel gland packing 1 1 Nozzel gland 12 Packing 13 Cap 100 14 Jam nut...
- Page 7 ・ Only an experienced person who is fully knowledgeable of the equipment should perform maintenance and inspection. ・ Use neutral cleaner: pH value shall be 6 to 8, otherwise could cause corrosion. ・ Only use genuine ANEST IWATA parts for any maintenance or repairs. Step-by-step procedure 1.
- Page 8 ■ Troubleshooting Spray Pattern Problems Remedies 1. Air enters from inlet after fluid run out. 1. Add fluid. 2. Air enters into ⑥ Internal pipe from the gap between fluid nozzle and 2. Tighten ⑦ Pipe gland 100 further until there is no the gap. cap packing due to insufficient assembly.
