Anest Iwata kiwami 4 Instruction Manual

取扱説明書
（国内販売用）

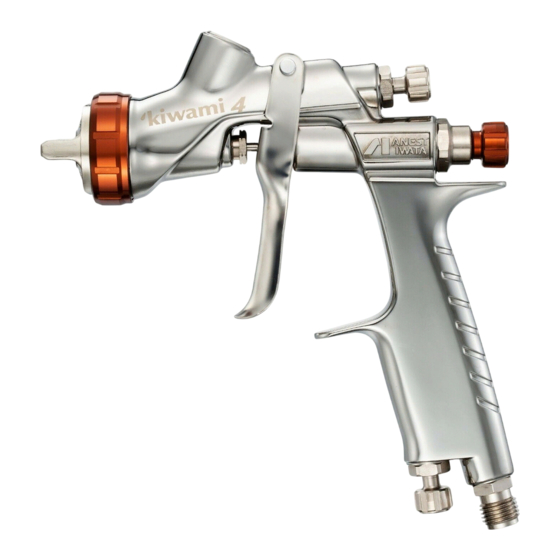

スプレーガン
この取扱説明書に示された警告事項および注意事項は必ず守ってください。
使用時に不用意な塗料の噴出や、有機溶剤の吸引により重大な身体上の障害を起こすことがあります。
印付きの下記マークは、安全上、特に重要な項目ですので必ずお守りください。
警告内容を怠った場合、人が死亡又は重傷を負う可能性が想定されることを示します。
注意内容を怠った場合、人が傷害を負う可能性、または物的損害の発生する可能性が想定
されることを示します。
この記号は、機械の性能や機能を十分に発揮してお使いいただくために守っていただきたい
内容を示しています。尚、本取扱説明書で示す安全事項は、必要最低限のものであります。
国や自治体の消防、電気、安全関連の法規、規則又、それぞれの企業や事業所で規則、
規定として守るべき事項に従ってください。
弊社が製造するスプレーガン、エアブラシ等は使用される国や地域毎によって定められている法令に適合している必要があり、これに違反する場合、
販売者およびユーザーが罰せられる場合がございます。弊社では各国の法令への対応を現地グループ会社で実施しております。
国内販売店にてご購入いただきました製品を、当該国へ販売および転売した場合に生じる輸入通関や法令違反に伴う罰則、
事故による補償におきましては、弊社は直接、間接を問わず一切の責任を負いません。
重要仕様
最高使用圧力 ０．７０ＭＰａ
騒音値 ８４ｄＢ（Ａ）
条 吹付条件 推奨使用条件
件
測定位置 スプレーガンより後方へ１ｍ 地面より高さ１．６ｍ
使用温度範囲 雰囲気温度５℃〜４０℃ 流体温度５℃〜４３℃（液体、気体）
Ｇ1/4M（空気） / Ｇ1/4F（塗料）
接続口径
質量 355 (g)
重 要
塗料の圧送供給を絶対にしないでください。
主要仕様
形式
方式
KIWAMI4 -V12WB2
-V13WB2
-V14WB2
重力式
-V16WB2
-V13WBX
-V14WBX
※1 吹付空気圧力は引金を引き空気を流した時のスプレーガン入口圧力です。
塗料ノズル
塗料
口径 表示
供給
φ mm
1.2 V3-12
1.3 V3-13
KIWAMI4-WB2J
1.4 V3-14
1.6 V3-16
1.3 V3-13
KIWAMI4-WBXJ
1.4 V3-14
推奨使用条件
適用
吹付空気圧力
空気
※1
キャップ
MPa
0.18
0.20
− 1 −
この取扱説明書は、安全にご使用いただくために
重要な警告、注意事項および取扱い方法につい
て記載しています。
この取扱説明書で扱われている機器は、塗装業
務用途の商品です。
他の用途には使用しないでください。
正しい取扱指導を受けられ、機械の操作方法を理
解された方以外の人は、使用しないでください。
ご使用前に、必ずお読みになり、十分理解してか
らご使用ください。
本書はすぐに確認できる場所に大切に保管してく
ださい。
ノズル・ニードル ASSY の組合せ
形式 塗料ノズル
口径Φ ｍ 表示
ｍ
KIWAMI4 Φ １．２ / K4 / V3-12
Φ １．３ / K4 / V3-13
Φ １．４ / K4 / V3-14
Φ １．６ / K4 / V3-16
塗料噴出量 空気使用量 パターン開き 吹付距離
l/min
ml/min
120
160
390
160
250
195
370
200
ニードル弁
ASSY 表示
12 WIDER4
15 WIDER4
mm mm
290
300
310
200
340
390
390
