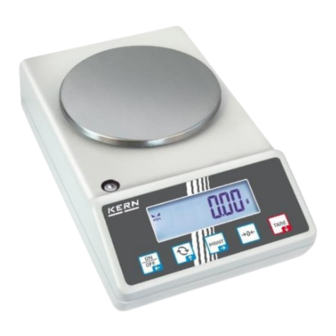

KERN 572 Operating Instructions Manual

Hide thumbs Also See for 572:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Betriebsanleitung
Operating instructions
Notice d'utilisation
KERN 572
Version 1.1
2023-03
KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@kern-sohn.com
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
T572-A-BA-def-2311

Advertisement

Table of Contents
loading

Related Manuals for KERN 572

Summary of Contents for KERN 572

  • Page 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Operating instructions Notice d’utilisation KERN 572 Version 1.1 2023-03 T572-A-BA-def-2311...
  • Page 2 Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals Други езикови версии ще намерите в сайта www.kern-sohn.com/manuals Jiné jazykové verze najdete na stránkách www.kern-sohn.com/manuals Flere sprogudgaver findes på websiden www.kern-sohn.com/manuals Más versiones de idiomas se encuentran online bajo www.kern-sohn.com/manuals Vous trouverez d’autres versions de langue online sous www.kern-sohn.com/manuals...

  • Page 3: Table Of Contents

    KERN 572 Version 1.1 2023-03 Betriebsanleitung Präzisionswaage Inhalt Technische Daten ....................4 Konformitätserklärung ..................8 Geräteübersicht ....................9 Komponenten ....................9 Bedienungselemente ................... 10 3.2.1 Tastaturübersicht ....................10 3.2.2 Numerische Eingabe ..................11 3.2.3 Anzeigenübersicht ...................11 Grundlegende Hinweise (Allgemeines) ............12 Bestimmungsgemäße Verwendung............. 12 Sachwidrige Verwendung ................
  • Page 4 7.8.1 Externe Justierung <CalExt> ..............18 Externe Justierung mit benutzerdefiniertem Justiergewicht < caleud > ..19 7.8.2 Gravitationskonstante Justierort < graadj > ..........21 7.8.3 Gravitationskonstante Aufstellort < grause > ..........22 7.8.4 Basisbetrieb ..................... 23 Ein-/Ausschalten..................23 Einfaches Wägen ..................23 Nullstellen ....................24 Tarieren .......................
  • Page 5 Setup-Menü ....................51 Übersicht < setup > ..................51 13.3.1 Kommunikation mit Peripheriegeräten über KUP-Anschluss ....56 14.1 KERN Communications Protocol (KERN Schnittstellenprotokoll) .... 57 14.2 Ausgabe-Funktionen ................58 Summiermodus < sum > ................58 14.2.1 Datenausgabe nach Drücken der PRINT-Taste < manual > .......60 14.2.2...

  • Page 6: Technische Daten

    1 Technische Daten KERN 572-30 572-31 572-32 Artikelnummer / Typ T572-30-A T572-31-A T572-32-A Ablesbarkeit (d) 0,001 g 0,001 g 0,001 g Wägebereich (Max) 240 g 300 g 420 g Reproduzierbarkeit 0,001 g 0,002 g 0,002 g Linearität ±0,003 g ±0,005 g ±0,005 g...
  • Page 7 KERN 572-33 572-35 572-37 Artikelnummer / Typ T572-33-A T572-35-A T572-37-A Ablesbarkeit (d) 0,01 g 0,01 g 0,01 g Wägebereich (Max) 1 600 g 2 400 g 3 000 g Reproduzierbarkeit 0,01 g 0,01 g 0,02 g Linearität ±0,03 g ±0,03 g ±0,05 g...
  • Page 8 KERN 572-39 572-43 572-45 Artikelnummer / Typ T572-39-A T572-43-A T572-45-A Ablesbarkeit (d) 0,01 g 0,1 g 0,05 g Wägebereich (Max) 4 200 g 10 000 g 12 000 g Reproduzierbarkeit 0,02 g 0,1 g 0,05 g Linearität ±0,05 g ±0,3 g ±0,15 g...
  • Page 9 KERN 572-49 572-55 572-57 Artikelnummer / Typ T572-49-A T572-55-A T572-57-A Ablesbarkeit (d) 0,1 g 0,05 g 0,1 g Wägebereich (Max) 16 000 g 20 000 g 24 000 g Reproduzierbarkeit 0,1 g 0,1 g 0,1 g Linearität ±0,3 g ±0,25 g ±0,3 g...

  • Page 10: Konformitätserklärung

    ➢ Es herrschen ideale Umgebungsbedingungen für hochauflösenden Zählungen ➢ Die Zählteile haben keine Streuung ** Kleinstes Teilegewicht beim Stückzählen - unter Normalbedingungen: ➢ Es herrschen unruhige Umgebungsbedingungen (Windzug, Vibrationen) ➢ Die Zählteile streuen Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce T572-A-BA-def-2311...

  • Page 11: Geräteübersicht

    3 Geräteübersicht 3.1 Komponenten Pos. Bezeichnung Pos. Bezeichnung Wägeplatte Fußschrauben Windschutz Anschluss Netzadapter Libelle KUP-Anschluss (KERN Universal Port) Anzeige Unterflurwägeeinrichtung (modellabhängig) Tastatur T572-A-BA-def-2311...

  • Page 12: Bedienungselemente

    3.2 Bedienungselemente 3.2.1 Tastaturübersicht Taste Name Funktion im Bedienmo- Funktion im Menü ➢ Ein-/Ausschalten ➢ Navigationstaste  (langer Tastendruck) ➢ Menüebene zurück ON/OFF-Taste ➢ Hinterleuchten der An- ➢ Menü verlassen/zurück in zeige Ein-/Ausschalten den Wägemodus (kurzer Tastendruck) ➢ Navigationstaste  ➢...

  • Page 13: Numerische Eingabe

    3.2.2 Numerische Eingabe Taste Bezeichnung Funktion Ziffer anwählen Eingabe bestätigen. Die Taste wiederholt für jede ➔ Navigationstaste Stelle drücken. Warten, bis das numerische Ein- gabefenster erlischt.  Blinkende Ziffer (0 – 9) verringern Navigationstaste  Blinkende Ziffer (0 – 9) erhöhen Navigationstaste 3.2.3 Anzeigenübersicht Position...

  • Page 14: Grundlegende Hinweise (Allgemeines)

    • Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wäge- ergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. • Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Ab- weichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizu- geben. 4.3 Gewährleistung Gewährleistung erlischt bei •...

  • Page 15: Prüfmittelüberwachung

    Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN-Hompage (www.kern-sohn.com) verfügbar. In seinem akkreditierten Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal). 5 Grundlegende Sicherheitshinweise 5.1 Hinweise in der Betriebsanleitung beachten...

  • Page 16: Auspacken, Aufstellung Und Inbetriebnahme

    7 Auspacken, Aufstellung und Inbetriebnahme 7.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Am Aufstellort folgendes beachten: •...

  • Page 17: Auspacken Und Prüfen

    Kontrollieren, ob die Spannungsaufnahme der Waage richtig eingestellt ist. Die Waage darf nur an das Stromnetz angeschlossen werden, wenn die Angaben an der Waage (Aufkleber) und die ortsübliche Netzspannung identisch sind. Nur KERN-Originalnetzgeräte verwenden. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. Wichtig: ➢...

  • Page 18: Akkubetrieb (Werksoption)

    7.5 Akkubetrieb (Werksoption)  Akku und Ladegerät sind aufeinander abgestimmt. Nur den ACHTUNG mitgelieferten Netzadapter benutzen.  Waage während des Ladevorgangs nicht benutzen.  Der Akku kann nur durch denselben oder durch einen von Hersteller empfohlen Typ ersetzt werden.  Der Akku ist nicht gegen alle Umwelteinflüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku in Brand geraten oder explodieren.

  • Page 19: Anschluss Von Peripheriegeräten

    Nennwerte oder Toleranzklassen möglich, messtechnisch aber nicht optimal. Die Genauigkeit des Justiergewichts muss in etwa der Ables- barkeit [d] der Waage entsprechen, eher etwas besser. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern- sohn.com • Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (s. Kap. 1) zur Stabilisierung ist erforderlich.

  • Page 20: Externe Justierung

    7.8.1 Externe Justierung <CalExt>  Zum Aufrufen des Setup-Menüs TARE- und ON/OFF-Taste gleichzeitig drücken und gedrückt halten.  Warten bis der erste Menüpunkt < Cal > angezeigt wird.  Mit ➔-Taste bestätigen, < CalExt > wird angezeigt.  Mit ➔-Taste bestätigen, das erste wählbare Justierge- wicht wird angezeigt.

  • Page 21: Externe Justierung Mit Benutzerdefiniertem Justiergewicht < Caleud

     Justiergewicht auflegen und mit ➔-Taste bestätigen, < wait> gefolgt von < reMvld > wird angezeigt.  Wenn < reMvld > angezeigt wird, Justiergewicht entfer- nen.  Nach erfolgreicher Justierung kehrt die Waage automatisch in den Wägemodus zurück. Bei einem Justierfehler (z. B. Gegenstände befinden sich auf der Wägeplatte) erscheint im Display die Fehlermel- dung <...
  • Page 22  Auswahl mit ➔-Taste bestätigen. < Zero >, < Put ld > gefolgt vom Gewichtswert des aufzulegen- den Justiergewichts wird angezeigt.  Justiergewicht auflegen und mit ➔-Taste bestätigen, < wait > gefolgt von < reMvld > wird angezeigt.  Wenn < reMvld > angezeigt wird, Justiergewicht entfer- nen.

  • Page 23: Gravitationskonstante Justierort < Graadj

    7.8.3 Gravitationskonstante Justierort < graadj >  Zum Aufrufen des Setup-Menüs TARE- und ON/OFF-Taste gleichzeitig drücken und gedrückt halten.  Warten bis der erste Menüpunkt < Cal > angezeigt wird.  Mit ➔-Taste bestätigen, <CalExt> wird angezeigt.  Mit den Navigationstasten  < graadj > wählen. ...

  • Page 24: Gravitationskonstante Aufstellort < Grause

    7.8.4 Gravitationskonstante Aufstellort < grause >  Zum Aufrufen des Setup-Menüs TARE- und ON/OFF-Taste gleichzeitig drücken und gedrückt halten.  Warten bis der erste Menüpunkt < Cal > angezeigt wird.  Mit ➔-Taste bestätigen, < CalExt > wird angezeigt.  Mit den Navigationstasten  < grause > wählen. ...

  • Page 25: Basisbetrieb

    8 Basisbetrieb 8.1 Ein-/Ausschalten Einschalten:  ON/OFF-Taste drücken. Die Anzeige leuchtet auf und die Waage führt einen Selbsttest durch. Warten bis die Gewichtsanzeige erscheint. Die Waage ist jetzt mit der zuletzt aktiven Applikation ein- satzbereit. Ausschalten:  ON/OFF-Taste gedrückt halten bis die Anzeige erlischt. 8.2 Einfaches Wägen ...

  • Page 26: Nullstellen

    8.3 Nullstellen Um optimale Wägeergebnisse zu erreichen, vor dem Wägen die Waage nullstellen. Nullstellen ist nur im Bereich ± 2% Max. möglich. Bei Werten größer ± 2% Max. erscheint die Fehlermeldung < zlimit >  Waage entlasten  ZERO-Taste drücken, um die Waage auf Null zu stellen. 8.4 Tarieren Das Eigengewicht beliebiger Wägebehälter lässt sich auf Knopfdruck wegtarieren, damit bei nachfolgenden Wägungen das Nettogewicht des Wägegutes angezeigt...

  • Page 27: Wechsel-Taste (Standardeinstellungen)

    8.5 Wechsel-Taste (Standardeinstellungen) Die Wechsel-Taste kann mit verschiedenen Funktionen belegt werden. Folgende Funktionen sind standardmäßig (<default>) bei den verschiedenen Wägepplikationen eingestellt: Kurzer Tastendruck Langer Tastendruck ➢ Bei erstmaligem Drücken: Wä- ➢ Bruttogewichtswert anzeigen Weih geeinheit einstellen ➢ Zwischen den Wägeeinheiten umschalten ➢...

  • Page 28: Wägeeinheit Umschalten

    8.5.1 Wägeeinheit umschalten Standardmäßig ist die Wechsel-Taste so eingestellt, dass durch einen kurzen Tastendruck zwischen der Wägeeinheit umgeschalten werden kann. Einheit aktivieren: Bei erstmaligem kurzem Drücken der -Taste kann die Einheit für die Schnellauswahl festgelegt werden.  -Taste drücken und warten bis die Anzeige blinkt.

  • Page 29: Bruttogewichtswert Anzeigen

    Andere Einheit aktivieren:  Menüeinstellung < unit> wählen und mit ➔- Taste bestätigen.  Warten, bis die Anzeige blinkt.  Mit den Navigationstasten  die Wägeeinheit wäh- len und mit ➔-Taste bestätigen. Die erforderlichen Einstellungen bei Auswahl einer Applikationseinheit (FFA, %, mol) finden Sie in Kap.

  • Page 30: Unterflurwägung

    8.6 Unterflurwägung Mit Hilfe der Unterflurwägung können Gegenstände, welche aufgrund ihrer Größe oder Form nicht auf die Waagschale gestellt werden können, gewogen werden. Gehen Sie wie folgt vor:  Waage ausschalten  Verschlussdeckel am Waagenboden öffnen.  Waage über eine Öffnung stellen. ...

  • Page 31: Bedienkonzept

    9 Bedienkonzept Werkseitig wird die Waage mit verschiedenen Applikationen (Wägen, Kontrollwägen, Zählen) ausgeliefert. Nach dem ersten Einschalten befindet sich die Waage in der Applikation <Wägen>. Im Applikationsmenü (s. Kap.13.2.) können Sie jedoch durch die Auswahl einer Ap- plikation festlegen in welchem Modus die Waage nach dem Einschalten weiterhin ar- beiten soll.
  • Page 32 Entsprechend der gewählten Applikation werden im Applikationsmenü nur die appli- kationsspezifischen Einstellungen angezeigt, sodass Sie ohne Umwege schnell ans Ziel kommen. • Informationen zu den applikationsspezifischen Einstellungen finden Sie bei der Beschreibung der jeweiligen Applikation. • Alle grundlegenden Einstellungen und Parameter, die sich auf den ge- samten Betrieb der Waage auswirken sind im Setup Menü...

  • Page 33: Applikationsspezifische Einstellungen

    10 Applikation <Wägen> Die Durchführung einer einfachen Wägung und Tarierung ist in Kap. 8.2 bzw. 8.4 be- schrieben. Weitere spezifische Einstellmöglichkeiten finden Sie in den folgenden Ka- piteln. Falls die Applikation <Wägen> nicht bereits aktiv ist, wählen Sie die Me- nüeinstellung <...

  • Page 34: Pre-Tare

    10.2 PRE-Tare 10.2.1 Aufgelegtes Gewicht als PRE-TARE Wert übernehmen Ptare actuAl  < < > >  Wägebehälter auflegen Menüeinstellung < Ptare > aufrufen und mit ➔-Taste  bestätigen.  Für die Übernahme des aufgelegten Gewichts als PRE- TARE Wert mit den Navigationstasten  < actuAl > wählen: Mit ➔-Taste bestätigen.

  • Page 35: Bekanntes Taragewicht Numerisch Eingeben

    10.2.2 Bekanntes Taragewicht numerisch eingeben < Ptare >  < manuAl >  Menüeinstellung < Ptare > aufrufen und mit ➔-Taste bestätigen.  Mit den Navigationstasten  die Einstellung < manuAl > wählen und mit ➔-Taste bestätigen.  Bekanntes Taragewicht eingeben, numerische Eingabe s.

  • Page 36: Wägeeinheiten

    10.4 Wägeeinheiten 10.4.1 Wägeeinheit einstellen  Menüeinstellung < unit> wählen und mit ➔- Taste bestätigen.  Warten, bis die Anzeige blinkt.  Mit den Navigationstasten  die Wägeeinheit wäh- len und mit ➔-Taste bestätigen. • Die erforderlichen Einstellungen bei Auswahl einer Applikationseinheit (FFA, %, mol) finden Sie in Kap.

  • Page 37: Wägen Mit Multiplikationsfaktor Über Applikationseinheit

    10.4.2 Wägen mit Multiplikationsfaktor über Applikationseinheit <FFA> Hier legen Sie fest, mit welchem Faktor das Wägeergebnis (in Gramm) multipliziert wird. Somit kann z.B. ein bekannter Fehlerfaktor bei der Gewichtsermittlung gleich mitbe- rücksichtigt werden.  Menüeinstellung < unit > wählen und mit ➔-Taste be- stätigen.

  • Page 38: Mol-Wägemodus

    10.4.4 Mol-Wägemodus Diese Funktion berechnet die Menge einer Substanz (in mol) auf Basis der Mol- masse und des Gewichts der Substanz.  Menüeinstellung < unit >wählen und mit ➔-Taste be- stätigen.  Mit den Navigationstasten  die Einstellung < mol > wäh- len und mit ➔-Taste bestätigen.

  • Page 39: Applikation

    11 Applikation <Zählen> Falls die Applikation <Zählen> nicht bereits aktiv ist, wählen Sie die Me- nüeinstellung < mode >  < count >, s. Kap. 9 11.1 Applikationsspezifische Einstellungen Menü aufrufen: TARE-Taste drücken und gedrückt halten bis < apcmen > angezeigt wird. ...

  • Page 40: Applikation Anwenden

    11.2 Applikation anwenden 11.2.1 Stückzählen Bevor die Waage Teile zählen kann, muss sie das durchschnittliche Stückgewicht, die so genannte Referenz kennen. Dazu muss eine bestimmte Anzahl der zu zählen- den Teile aufgelegt werden. Die Waage ermittelt das Gesamtgewicht und teilt es durch die Anzahl der Teile, die so genannte Referenzstückzahl.
  • Page 41 Referenzstückzahl benutzerdefiniert:  Falls nötig, Wägebehälter auflegen und tarieren  Gewünschte Anzahl Referenzstücke auflegen.  Menüeinstellung < ref > aufrufen und mit ➔-Taste be- stätigen.  Mit den Navigationstasten  Einstellung < free > wäh- len und mit ➔-Taste bestätigen. ...
  • Page 42  Stückgewicht eingeben, numerische Eingabe s. Kap. 3.2.2, die aktive Stelle blinkt.  Mit ➔-Taste bestätigen. Die Waage befindet sich nunmehr im Stückzähl-Modus und zählt alle Teile, die sich auf der Wägeplatte befinden. 2. Teile zählen  Falls nötig, Wägebehälter auflegen und tarieren. ...

  • Page 43: Zielzählen

    11.2.2 Zielzählen Die Applikationsvariante <Zielzählen> ermöglicht Ihnen das Einwägen von Gütern auf eine bestimmte Zielstückzahl innerhalb festgelegter Toleranzgrenzen. Das Erreichen der Zielstückzahl wird durch ein akustisches (sofern im Menü aktiviert) und optisches Signal (Toleranzmarken) angezeigt. Optisches Signal: Die Toleranzmarken liefern folgende Informationen: Zielstückzahl über vorgegebener Toleranz Zielstückzahl innerhalb vorgegebener Toleranz Zielstückzahl unter vorgegebener Toleranz...
  • Page 44 Durchführung: 1. Zielstückzahl und Toleranzen definieren  Sicherstellen, dass sich die Waage im Zählmodus befindet und ein durchschnittliches Stückgewicht definiert ist (s. Kap. 11.2.1). Gegebenenfalls mit der -Taste umschalten.  Mit den Navigationstasten  die Einstellung < target > wählen und mit ➔-Taste bestätigen. <...
  • Page 45  Mit den Navigationstasten  die Einstellung < errlow > wählen und mit ➔-Taste bestätigen.  Mit den Navigationstasten  die Wägeeinheit auswählen und mit ➔-Taste bestätigen.  Das numerische Eingabefenster erscheint. Die aktive Stelle blinkt.  Untere Toleranz eingeben (numerische Eingabe s. Kap. ...

  • Page 46: Applikation < Checkweighing

    12 Applikation < Checkweighing > Falls die Applikation <Checkweighing> nicht bereits aktiv ist, wählen Sie die Menüeinstellung < mode >  < check >, s. Kap. 9 12.1 Applikationsspezifische Einstellungen Menü aufrufen: TARE-Taste drücken und gedrückt halten bis < apcmen > angezeigt wird. ...

  • Page 47: Applikation Anwenden

    12.2 Applikation anwenden 12.2.1 Zielwägen Die Applikationsvariante <Zielwägen> ermöglicht Ihnen das Einwägen von Gütern auf eine bestimmtes Zielgewicht innerhalb festgelegter Toleranzgrenzen. Das Erreichen des Zielgewichts wird durch ein akustisches (sofern im Menü aktiviert) und optisches Signal (Toleranzmarken) angezeigt. Optisches Signal: Die Toleranzmarken liefern folgende Informationen: Obergrenze Zielgewicht...
  • Page 48 Durchführung: 1. Zielgewicht und Toleranzen definieren  Mit den Navigationstasten  die Einstellung < target > wählen und mit ➔-Taste bestätigen. < value > wird angezeigt.  Mit ➔-Taste bestätigen, das numerische Eingabefenster erscheint. Die aktive Stelle blinkt.  Zielgewicht eingeben (numerische Eingabe s. Kap. 3.2.2) und bestätigen.
  • Page 49  Mit den Navigationstasten  die Einstellung < errlow > wählen und mit ➔-Taste bestätigen.  Mit den Navigationstasten  die Wägeeinheit auswählen und mit ➔-Taste bestätigen.  Das numerische Eingabefenster erscheint. Die aktive Stelle blinkt.  Untergrenze für die Gewichtsabweichung eingeben (nume- ...

  • Page 50: Kontrollwägen

    12.2.2 Kontrollwägen Mit der Applikationsvariante <Kontrollwägen> können Sie überprüfen, ob das Wägegut innerhalb eines vorgegebenen Toleranzbereichs liegt. Die Über- oder Unterschreitung der Grenzwerte wird durch wird durch ein optisches (Toleranzmarken) und akustisches (sofern im Menü aktiviert) Signal angezeigt. Optisches Signal: Die Toleranzmarken liefern folgende Informationen: Einwaage über vorgegebener Toleranz Einwaage innerhalb vorgegebener Toleranz...
  • Page 51  Mit den Navigationstasten  die Einstellung < limlow > wählen.  Mit ➔-Taste bestätigen, das numerische Eingabefenster zur Eingabe des unteren Grenzwertes erscheint. Die aktive Stelle blinkt.  Unteren Grenzwert eingeben (numerische Eingabe s. Kap. 3.2.2) und bestätigen.  Die Waage kehrt zurück ins Menü...

  • Page 52: Menü

    13 Menü 13.1 Navigation im Menü Menü aufrufen: Applikationsmenü Setup Menü TARE-Taste drücken und gedrückt TARE- und ON/OFF-Taste gleichzeitig halten bis der erste Menüpunkt drücken und gedrückt halten bis der angezeigt wird erste Menüpunkt angezeigt wird Parameter wählen und einstellen: Blättern auf einer Ebene Mit den Navigationstasten lassen sich die einzelnen Menüblöcke der Reihe nach anwählen.

  • Page 53: Setup-Menü

    13.3 Setup-Menü Im Setup Menü haben Sie die Möglichkeit mit den Waageneinstellungen das Verhal- ten der Waage an Ihre Anforderungen (z.B. Umgebungsbedingungen, besondere Wägeprozesse) anzupassen. Diese Einstellungen sind global und unabhängig von der gewählten Applikation (aus- genommen: <buttons>). 13.3.1 Übersicht < setup > weitere Ebenen / Beschreibung Ebene 1 Ebene 2...
  • Page 54 Print intfce Rs232 RS 232-Schnittstelle* Datenaus- USB-Schnittstelle* USB-d gabe *nur in Verbindung mit KUP-Schnittstelle Summiermodus ein-/ ausschalten, s. Kap. 14.2.1 prmode trig On, off manual Datenausgabe nach Drücken der PRINT-Taste, s. Kap. 14.2.2 On, off autopr Automatische Datenausgabe bei stabi- lem und positivem Wägewert s.
  • Page 55 BEEPER keys Akustisches Signal bei Tastendruck ein-/ausschalten Akustisches Signal Check Akustisches Signal aus Slow Langsam ch-ok Standard Fast Schnell Cont. Kontinuierlich Akustisches Signal aus Slow Langsam ch-lo Standard Fast Schnell Cont. Kontinuierlich Akustisches Signal aus Slow Langsam ch-hi Standard Fast Schnell Cont.
  • Page 56 buttons Standardeinstellungen, s. default Kap. 8.5 Tastenbelegung Taste deaktiviert Wägeeinheit einstellen, s. unit Kap. 10.4.1 Wägeapplikation auswäh- mode len, s. Kap. 9 HOLD-Funktion ausführen, s.Kap. 10.3 hold *nur für die Applikation <Wägen> PRE-Tare-Einstellungen öffnen, s. Kap. 10.2 spush ptare *nur für die Applikationen ...
  • Page 57 tarerg 100% Definition max. Tarierbereich, wählbar 10% - 100%. Numeri- Tarierbereich  sche Eingabe s. Kap. 3.2.2 ztrack Automatische Nullnachführung [ <3d ] Zerotracking Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vor- handene „Stabilitätskompensation“...

  • Page 58: Kommunikation Mit Peripheriegeräten Über Kup-Anschluss

    Die Ausgabe kann an einen Drucker, PC oder Kontrollanzeigen erfolgen. Umgekehrt können Steuerbefehle und Dateneingaben über die angeschlossenen Geräte erfol- gen. Die Waagen sind standardmäßig mit einem KUP-Anschluss (KERN Universal Port) ausgestattet. KUP-Anschluss Alle verfügbaren KUP-Schnittstellenadapter finden Sie in unserem Webshop unter: http://www.kern-sohn.com...

  • Page 59: Kern Communications Protocol (Kern Schnittstellenprotokoll)

    14.1 KERN Communications Protocol (KERN Schnittstellenprotokoll) KCP ist ein standardisierter Schnittstellen-Befehlssatz für KERN-Waagen, der das Abrufen und Steuern vieler Parameter und Gerätefunktionen erlaubt. KERN Geräte mit KCP kann man dadurch ganz einfach an Computer, Industriesteuerungen und andere digitale Systeme anbinden. Eine ausführliche Beschreibung finden Sie im Handbuch “KERN Communications Protocol”, verfügbar im Downloadbereich auf un-...

  • Page 60: Ausgabe-Funktionen

    14.2 Ausgabe-Funktionen 14.2.1 Summiermodus < sum > Mit dieser Funktion werden die einzelnen Wägewerte per Tastendruck in den Sum- menspeicher addiert und bei Anschluss eines optionalen Druckers ausgegeben. Funktion aktivieren: Im Setup Menü die Menüeinstellung < Print >  < sum > aufrufen und mit ...
  • Page 61 Musterprotokoll (KERN YKB-01N): Menüeinstellung < prmode >  < format >  < short > Erste Wägung Zweite Wägung Dritte Wägung Anzahl Wägungen/ Gesamtsumme Musterprotokoll (KERN YKB-01N): Menüeinstellung < prmode >  < weight  < sglprt  <on> >...

  • Page 62: Datenausgabe Nach Drücken Der Print-Taste < Manual

    14.2.2 Datenausgabe nach Drücken der PRINT-Taste < manual > Funktion aktivieren:  Im Setup Menü die Menüeinstellung < print >  < prmode  < trig > > aufrufen und mit ➔-Taste bestätigen.  Für eine manuelle Datenausgabe mit den Navigationstasten  die Menüeinstel- lung <...

  • Page 63: Automatische Datenausgabe < Auto

    14.2.3 Automatische Datenausgabe < auto > Die Datenausgabe erfolgt automatisch ohne Drücken der PRINT-Taste, sobald die entsprechende Ausgabebedingung erfüllt ist, abhängig von der Einstellung im Menü. Funktion aktivieren und Ausgabebedingung einstellen: Im Setup Menü die Menüeinstellung < print >  < prmode ...

  • Page 64: Datenformat

    Musterprotokoll (KERN YKB-01N): 14.3 Datenformat Im Setup Menü die Menüeinstellung < print >  < prmode>   <weight >  <gntprt > aufrufen und mit ➔-Taste bestätigen. Mit den Navigationstasten  die Menüeinstellung < format > wählen und ...

  • Page 65: Wartung, Instandhaltung, Entsorgung

    Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 15.2 Wartung, Instandhaltung  Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechni- kern geöffnet werden.  Vor dem Öffnen vom Netz trennen. 15.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalen...

  • Page 66: Kleine Pannenhilfe

    16 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Störung Mögliche Ursache • Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. •...

  • Page 67: Fehlermeldungen

    17 Fehlermeldungen Fehlermeldung Erläuterung zlimit Nullstellbereich überschritten UnderZ Nullstellbereich unterschritten instab Last instabil wrong Justierfehler Unterlast Überlast Lo Bat Kapazität der Batterien / Akkus erschöpft T572-A-BA-def-2311...

  • Page 68: Batteriegesetz

    18 Batteriegesetz Hinweis gemäß Batteriegesetz - BattG: INFORMATION • Die nachfolgenden Informationen sind gültig für Deutschland. Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batteriegesetz verpflichtet, Endverbraucher auf folgendes hinzuweisen: • Endverbraucher sind zur Rückgabe gebrauchter Batterien und Akkus gesetzlich verpflichtet.
  • Page 69 KERN 572 Version 1.1 2023-03 Operating instructions Precision balance Content Technical data ....................4 Declaration of conformity .................. 8 Appliance overview.................... 9 Components ....................9 Operating elements ..................10 3.2.1 Keyboard overview ..................10 3.2.2 Numerical input ....................11 3.2.3 Overview of displays ..................11 Basic Information (General) ................
  • Page 70 External adjustment < CalExt > ..............18 7.8.1 External adjustment with user-defined adjustment weight < caleud > ..19 7.8.2 Gravitational constant adjustment location < graadj > ......21 7.8.3 Gravitational constant place of location < grause > ........22 7.8.4 Basic Operation ....................23 Turn on/off ....................
  • Page 71 Setup menu ....................51 Overview < setup > ..................51 13.3.1 Communication with peripheral devices via KUP connection ....56 14.1 KERN Communications Protocol (KERN Interface Protocol) ....57 14.2 Issue functions ..................58 Add-up mode < sum > ..................58 14.2.1 Data output after pressing the PRINT button <...

  • Page 72: Technical Data

    1 Technical data KERN 572-30 572-31 572-32 Item no./ Type T572-30-A T572-31-A T572-32-A Readability (d) 0.001 g 0.001 g 0.001 g Weighing range (max) 240 g 300 g 420 g Reproducibility 0.001 g 0.002 g 0.002 g Linearity ±0.003 g ±0.005 g...
  • Page 73 KERN 572-33 572-35 572-37 Item no./ Type T572-33-A T572-35-A T572-37-A Readability (d) 0.01 g 0.01 g 0.01 g Weighing range (max) 1 600 g 2 400 g 3 000 g Reproducibility 0.01 g 0.01 g 0.02 g Linearity ±0.03 g ±0.03 g...
  • Page 74 KERN 572-39 572-43 572-45 Item no./ Type T572-39-A T572-43-A T572-45-A Readability (d) 0.01 g 0.1 g 0.05 g Weighing range (max) 4 200 g 10 000 g 12 000 g Reproducibility 0.02 g 0.1 g 0.05 g Linearity ±0.05 g ±0.3 g...
  • Page 75 KERN 572-49 572-55 572-57 Item no./ Type T572-49-A T572-55-A T572-57-A Readability (d) 0.1 g 0.05 g 0.1 g Weighing range (max) 16 000 g 20 000 g 24 000 g Reproducibility 0.1 g 0.1 g 0.1 g Linearity ±0.3 g ±0.25 g...

  • Page 76: Declaration Of Conformity

    ** Smallest part weight for piece counting - under normal conditions: ➢ There are unsteady ambient conditions (draft, vibrations) ➢ The parts to be counted are being scattered Declaration of conformity The current EC/EU Conformity declaration can be found online in: www.kern-sohn.com/ce T572-A-BA-def-2311...

  • Page 77: Appliance Overview

    3 Appliance overview 3.1 Components Pos. Designation Pos. Designation Weighing plate Levelling screw Windshield Mains adapter connection Bubble level KUP connection (KERN Universal Port) Display Underfloor weighing device (depending on model) Keyboard T572-A-BA-def-2311...

  • Page 78: Operating Elements

    3.2 Operating elements 3.2.1 Keyboard overview Button Name Function in Operating Function in Menu mode ➢ Switch on/off (press ➢ Navigation key  button long time) ➢ Menu level back ON/OFF-but- ➢ Switch on/off the dis- ➢ Exit menu / back to play background illumi- weighing mode.

  • Page 79: Numerical Input

    3.2.2 Numerical input Button Designation Function Select cipher Confirm entry. Press button repeatedly for every Navigation key ➔ digit. Wait until the numeric input window extin- guishes. Reduce flashing cipher (0 – 9) Navigation key  Increase flashing cipher (0 – 9) Navigation key ...

  • Page 80: Basic Information (General)

    • The balance may only be used according to the described conditions. Other areas of use must be released by KERN in writing. 4.3 Warranty Warranty claims shall be voided in case: •...

  • Page 81: Monitoring Of Test Resources

    Information is available on KERN’s home page (www.kern-sohn.com) with regard to the monitoring of balance test substances and the test weights required for this. In KERN's accredited calibration laboratory test weights and balances may be calibrated (return to the na- tional standard) fast and at moderate cost.

  • Page 82: Unpacking, Installation And Commissioning

    Unpacking, Installation and Commissioning 7.1 Installation Site, Location of Use The balances are designed in a way that reliable weighing results are achieved in common conditions of use. You will work accurately and fast, if you select the right location for your balance. On the installation site observe the following: •...

  • Page 83: Unpacking And Checking

    Check, whether the voltage acceptance on the scales is set correctly. Do not connect the scales to the power mains unless the information on the scales (sticker) matches the local mains voltage. Only use KERN original mains adapter. Using other makes requires consent by KERN. Important: ➢...

  • Page 84: Rechargeable Battery Operation (Factory Option)

    7.5 Rechargeable battery operation (factory option) ATTENTION  The rechargeable battery and the battery match with each other. Only use the delivered mains adapter.  Do not use the balance during the loading process.  The rechargeable battery can only be replaced by the same or by a type recommended by the manufacturer.

  • Page 85: Connection Of Peripheral Devices

    Before connecting or disconnecting of additional devices (printer, PC) to the data in- terface, always disconnect the balance from the power supply. With your balance, only use accessories and peripheral devices by KERN, as they are ideally tuned to your balance.

  • Page 86: External Adjustment < Calext

    7.8.1 External adjustment < CalExt >  Press and hold the TARE and ON/OFF buttons simultane- ously to enter the setup menu.  Wait until the first menu item < Cal> is displayed.  Confirm by ➔ button, < CalExt> will be displayed. ...

  • Page 87: External Adjustment With User-Defined Adjustment Weight < Caleud

     Place the adjustment weight and confirm with ➔ button, < wait> followed by < reMvld> will be displayed.  Once < reMvld> is displayed, remove the adjustment weight.  After successful adjustment the balance automatically re- turns to weighing mode. In case of an adjustment error (e.g.
  • Page 88  Acknowledge selection by ➔ button. < Zero >, < Put ld > followed by the weight value of the adjust- ment weight to be placed will be displayed.  Place the adjustment weight and confirm with ➔ button, < wait> followed by < reMvld> will be displayed. ...

  • Page 89: Gravitational Constant Adjustment Location < Graadj

    7.8.3 Gravitational constant adjustment location < graadj >  Press and hold the TARE and ON/OFF buttons simultane- ously to enter the setup menu.  Wait until the first menu item < Cal> is displayed.  Confirm by ➔ button, < CalExt> will be displayed. ...

  • Page 90: Gravitational Constant Place Of Location < Grause

    7.8.4 Gravitational constant place of location < grause >  Press and hold the TARE and ON/OFF buttons simultane- ously to enter the setup menu.  Wait until the first menu item < Cal > is displayed.  Confirm by ➔ button, < CalExt > will be displayed. ...

  • Page 91: Basic Operation

    8 Basic Operation 8.1 Turn on/off Start-up:  Press the ON/OFF button. The display lights up and the balance carries out a self- test. Wait until the weight display appears The scales are now ready for operation using the last ac- tive application Switching off: ...

  • Page 92: Zeroing

    8.3 Zeroing In order to obtain optimal weighing results, reset to zero the balance before weighing. Zeroing is only possible in the range ± 2% Max. For values greater than ± 2% maximum the error message < zlimit> is dis- played ...

  • Page 93: Change-Over Button (Standard Settings)

    8.5 Change-over button (standard settings) The change-over button can be allocated with different functions. The following functions are set as per standard (<default>) in the different weighing applications: Short key pressing Long key pressing ➢ When pressed for first time: ➢...

  • Page 94: Switch-Over Weighing Unit

    8.5.1 Switch-over weighing unit As per standard the change-over button is set so that is it possible to switch-over between the weighing units by shortly pressing. Enable unit: The unit for quick selection can be determined when -button is shortly pressed for the first time. ...

  • Page 95: Display Gross Weight Value

    Enable another unit:  Select menu setting < unit> and confirm on ➔ button.  Wait until the display flashes.  Use the navigation keys  to select the weighing unit and confirm on ➔ button. For the required settings of an application unit (FFA, %, mol) selection, please see chap.

  • Page 96: Underfloor Weighing

    8.6 Underfloor weighing Objects unsuitable for placing on the weighing scale due to size or shape may be weighed with the help of the flush-mounted platform. Proceed as follows:  Switch off the balance  Open closing cover at the balance bottom. ...

  • Page 97: Operating Concept

    9 Operating concept From factory the balance is delivered with various applications (weighing, check weighing, counting). After the first start-up the balance is in the <Weighing> applica- tion. In the application menu (see chap.13.2.) however, you can define, selecting an ap- plication, in which mode the balance after switching-on has to continue working.
  • Page 98 According to the selected application in the application menu just appear the applica- tion-specific settings, so that you reach the target quickly without deviation. • Information about the application-specific settings you will find in the description of the respective application. •...

  • Page 99: Application

    10 Application <Weighing> How to carry out a simple weighing and taring, please refer to chap. 8.2 or 8.4. Further specific settings you will find in the following chapters. Shouldn’t the application <Weighing> already be enabled, select the menu setting < mode >  < weih >, see chap. 9 10.1 Application-specific settings Call up menu: Press the TARE key and hold it until <...

  • Page 100: Pre-Tare

    10.2 PRE-Tare 10.2.1 Take over the placed weight as PRE-TARE value Ptare actuAl  < < > >  Deposit weighing container Invoke menu setting < Ptare > and confirm by ➔ but-  ton.  To take over the placed weight as a PRE-TARE value, use the navigation keys ...

  • Page 101: Enter The Known Tare Weight Numerically

    10.2.2 Enter the known tare weight numerically < Ptare >  < manuAl >  Invoke menu setting < Ptare > and confirm by ➔ but- ton.  Using the navigation keys  select the setting Select < manuAl > and confirm by pressing the ➔ but- ton.

  • Page 102: Weighing Units

    10.4 Weighing Units 10.4.1 Setting weighing unit  Select menu setting < unit> and confirm on ➔ button.  Wait until the display flashes.  Use the navigation keys  to select the weighing unit and confirm on ➔ button. •...

  • Page 103: Weighing With Multiplication Factor Via The Application Unit

    10.4.2 Weighing with multiplication factor via the application unit <FFA> Here you determine with which factor the weighing result (in gram) will be multiplied. By that way, e.g. a known error factor in the weight determination can be immediately taken into account. ...

  • Page 104: Molar Weighing Mode

    10.4.4 Molar weighing mode This function calculates the amount of a substance (in mol) based on the molar mass and the weight of the substance.  Select menu setting <unit > and confirm on ➔ button.  Use the navigation keys  to select the setting < mol > and confirm on ➔...

  • Page 105: Application

    11 Application <Counting> Shouldn’t the application <Counting> already be enabled, select the menu setting < mode >  < count >, see chap. 9 11.1 Application-specific settings Call up menu: Press the TARE key and hold it until < apcmen> is displayed. ...

  • Page 106: Using The Application

    11.2 Using the application 11.2.1 Piece counting Before the balance can count parts, it must know the average part weight (i.e. refe- rence). Proceed by putting on a certain number of the parts to be counted. The ba- lance determines the total weight and divides it by the number of parts, the so-called reference quantity.
  • Page 107 Reference quantity user-defined:  If necessary, put on and tare the weighing container.  Put on the desired quantity of reference pieces.  Invoke menu setting < ref > and confirm by ➔ button.  Use the navigation keys  to select the setting < free> and confirm on ➔...
  • Page 108  Enter piece weight, numerical input see chap. 3.2.2, the active digit flashes.  Acknowledge by ➔ button. The balance is now in piece counting mode counting all units on the weighing plate. 2. Parts counting  If necessary, put on and tare the weighing container. ...

  • Page 109: Target Counting

    11.2.2 Target counting The <Target counting> application variant allows weighing of goods within set toler- ance limits in keeping with a determined target quantity. Reaching the target quantity is indicated by an acoustic (if activated in menu) and an optic signal (tolerance marks). Optical signal: The tolerance marks provide the following information: Target quantity exceeds defined tolerance...
  • Page 110 Procedure: 1. Define target quantity and tolerances  Make sure that the scale is in counting mode and that an average piece weight has been defined (see chap. 11.2.1). If necessary, switch over with the button.  Use the navigation keys  to select the setting < tar- get >...
  • Page 111  Use the navigation keys  to select the setting < err- low> and confirm on ➔ button.  Use the navigation keys  to select the weighing unit and confirm on ➔ button.  The numeric input window appears. The active digit is flashing.

  • Page 112: Application < Checkweighing

    12 Application < Checkweighing > Shouldn’t the application <Checkweighing> already be enabled, select the menu setting < mode >  < check >, see chap. 9 12.1 Application-specific settings Call up menu: Press the TARE key and hold it until < apcmen > is displayed. ...

  • Page 113: Using The Application

    12.2 Using the application 12.2.1 Target weighing The <target weighing> application variant allows weighing of goods within set tolerance limits in keeping with a determined target weight. Reaching the target weight is indicated by an acoustic (if activated in menu) and an optic signal (tolerance marks).
  • Page 114 Procedure: 1. Define target weight and tolerances  Use the navigation keys  to select the setting < target > and confirm with ➔ button. < value > is displayed.  Confirm on ➔ button, the numeric input window appears. The active digit is flashing.
  • Page 115  Use the navigation keys  to select the setting < err- low> and confirm on ➔ button.  Use the navigation keys  to select the weighing unit and confirm on ➔ button.  The numeric input window appears. The active digit is flashing.

  • Page 116: Checkweighing

    12.2.2 Checkweighing With the <Checkweighing> application variant you can check if the weighing good is within a predefined tolerance range. When limit values are exceeded below or above, an acoustic signal (if enabled in menu) will sound and an optic signal (tolerance marks) will be displayed Optic signal: The tolerance marks provide the following information: Weighed-in goods exceed predefined tolerance...
  • Page 117  Use the navigation keys  to select setting < limlow >.  Press ➔ button to confirm, the numeric input window for entering the lower limit value will appear. The active digit is flashing.  Enter lower limit value (numerical input see chap. 3.2.2) and confirm the entry.

  • Page 118: Menu

    13 Menu 13.1 Navigation in the menu Call up menu: Application menu Setup menu Press the TARE button and keep it Press the TARE and ON/OFF button at pressed until the first menu item will be the same time and keep them pressed displayed until the first menu item will be displayed Select and adjust parameters:...

  • Page 119: Overview < Setup

    13.3 Setup menu In the setup menu you have the possibility to adapt the behaviour of the balance to your requirements (e.g. environmental conditions, especial weighing processes). These settings are global and do not depend on the selected application (with excep- tion of: <buttons>).
  • Page 120 Print intfce Rs232 RS 232 interface* Data output USB interface* USB-d *only in connection with KUP interface Switch on / off add-up mode, see chap. 14.2.1 prmode trig On, off manual Data output by pressing the PRINT button, see chap. 14.2.2 autopr On, off Automatic data output with stable and...
  • Page 121 BEEPER keys Switch on / off acoustic signal by pressing button Acoustic signal Check Acoustic signal off Slow Slow ch-ok Standard Fast Fast Cont. Continuous Acoustic signal off Slow Slow ch-lo Standard Fast Fast Cont. Continuous Acoustic signal off Slow Slow ch-hi Standard...
  • Page 122 buttons Standard settings, see default chap. 8.5 Key allocation Button disabled Set weighing unit, see unit chap. 10.4.1 Select weighing application, mode see chap. 9 Execute HOLD function, s.Kap. 10.3 hold *only for the application <Weighing> Open PRE-Tare settings, see chap. 10.2 spush ptare *only for the applications...
  • Page 123 tarerg 100% Definition max. taring range, selectable 10% - 100%. Numeri- Taring range  cal input see chap. 3.2.2 ztrack Automatic zero tracking [ <3d ] Zerotracking In the event that small quantities are removed or added to the material to be weighed, incorrect weighing re- sults can be displayed due to the “stability compensa- tion“.

  • Page 124: Communication With Peripheral Devices Via Kup Connection

    Issue may be made to a printer, PC or check displays. In reverse order, control or- ders and data inputs may be made via the connected devices. The balances are equipped with a KUP connection (KERN Universal Port) as per standard.

  • Page 125: Kern Communications Protocol (Kern Interface Protocol)

    14.1 KERN Communications Protocol (KERN Interface Protocol) KCP is a standardized set of interface orders for KERN balances, which allows many parameters and device functions to be called up and controlled. KERN devices that have KCP can use it to connect easily to computers, industrial control systems and other digital systems.

  • Page 126: Issue Functions

    14.2 Issue functions 14.2.1 Add-up mode < sum > With this function the individual weighing values are added into the summation memory by pressing a button and edited when an optional printer is connected. Activate function: In Setup menu invoke the menu setting < Print >  < sum > and confirm ...
  • Page 127 Sample log (KERN YKB-01N): Menu setting < prmode >  < format >  < short > First weighing Second weighing Third weighing Number of weighings/ Total Sample log (KERN YKB-01N): Menu setting < prmode >  < weight  < sglprt ...

  • Page 128: Data Output After Pressing The Print Button < Manual

    14.2.2 Data output after pressing the PRINT button < manual > Activate function:  In Setup menu invoke the menu setting < print >  < prmode  < > trig > and confirm with ➔ button.  For a manual data output select the menu setting < manual > with the naviga- tion keys ...

  • Page 129: Automatic Data Output < Auto

    14.2.3 Automatic data output < auto > Data output happens automatically without having to press the PRINT button as soon as the corresponding output condition has been met, dependent on the setting in the menu. Enable function and set the output condition: In Setup menu invoke the menu setting <...

  • Page 130: Data Format

    Sample log (KERN YKB-01N): 14.3 Data format In the setup menu call up the menu setting < print >  < prmode>   <weight >  <gntprt > and confirm on ➔ button. Use the navigation keys  to select the menu setting < format > and con- ...

  • Page 131: Servicing, Maintenance, Disposal

    Spilled weighing goods must be removed immediately. 15.2 Servicing, maintenance  The appliance may only be opened by trained service technicians who are autho- rized by KERN.  Before opening, disconnect from power supply. 15.3 Disposal Disposal of packaging and appliance must be carried out by operator according to valid national or regional law of the location where the appliance is used.

  • Page 132: Instant Help For Troubleshooting

    16 Instant help for troubleshooting In case of an error in the program process, briefly turn off the balance and disconnect from power supply. The weighing process must then be restarted from the beginning. Fault Possible cause • The balance is not switched on. The weight display does not glow.

  • Page 133: Error Messages

    17 Error messages Error message Explication zlimit Zero setting range exceeded UnderZ Zero setting range not achieved instab Load instable wrong Adjustment error Underload Overload Lo Bat Capacity of batteries / rechargeable batteries ex- hausted T572-A-BA-def-2311...
  • Page 135 KERN 572 Version 1.1 2023-03 Notice d’emploi Balance de précision Sommaire Caractéristiques techniques ................4 Déclaration de conformité ................. 8 Aperçu de l'appareil ................... 9 Éléments ....................... 9 Éléments de service ..................10 3.2.1 Aperçu du clavier ....................10 3.2.2 Saisie numérique ....................11 3.2.3...
  • Page 136 Ajustement externe < CalExt > ..............18 7.8.1 7.8.2 Ajustement externe à l'aide d'un poids d'ajustement défini par l'utilisateur < caleud > ......................19 Constante de gravité du lieu d'ajustement < graadj > .......21 7.8.3 Constante de gravité du lieu d'emplacement < grause > ......22 7.8.4 Mode de base ....................
  • Page 137 Aperçu du menu < setup > ................51 Communiquer avec les périphériques via la prise KUP ......56 14.1 KERN Communications Protocol (protocole de l'interface de KERN) ..57 14.2 Fonctions de transfert de données ............58 Mode de totalisation < sum > ................58 14.2.1...

  • Page 138: Caractéristiques Techniques

    1 Caractéristiques techniques KERN 572-30 572-31 572-32 Référence / type T572-30-A T572-31-A T572-32-A Échelon (d) 0,001 g 0,001 g 0,001 g Plage de pesée (Max) 240 g 300 g 420 g Reproductibilité 0,001 g 0,002 g 0,002 g Linéarité ±0,003 g ±0,005 g...
  • Page 139 KERN 572-33 572-35 572-37 Référence / type T572-33-A T572-35-A T572-37-A Échelon (d) 0,01 g 0,01 g 0,01 g Plage de pesée (Max) 1 600 g 2 400 g 3 000 g Reproductibilité 0,01 g 0,01 g 0,02 g Linéarité ±0,03 g ±0,03 g...
  • Page 140 KERN 572-39 572-43 572-45 Référence / type T572-39-A T572-43-A T572-45-A Échelon (d) 0,01 g 0,1 g 0,05 g Plage de pesée (Max) 4 200 g 10 000 g 12 000 g Reproductibilité 0,02 g 0,1 g 0,05 g Linéarité ±0,05 g ±0,3 g...
  • Page 141 KERN 572-49 572-55 572-57 Référence / type T572-49-A T572-55-A T572-57-A Échelon (d) 0,1 g 0,05 g 0,1 g Plage de pesée (Max) 16 000 g 20 000 g 24 000 g Reproductibilité 0,1 g 0,1 g 0,1 g Linéarité ±0,3 g ±0,25 g...

  • Page 142: Déclaration De Conformité

    ** Poids minimal d'une seule pièce lors de comptage de quantités dans les conditions normales : ➢ Conditions environnementales agitées (rafales de vent, vibrations) ➢ Dispersion de masse des pièces comptées Déclaration de conformité La déclaration de conformité CE/UE à jour est disponible en ligne à l'adresse : www.kern-sohn.com/ce T572-A-BA-def-2311...

  • Page 143: Aperçu De L'appareil

    3.1 Éléments Nº Dénomination Nº Dénomination Plateau de pesée Pied avec vis de réglage Brise-vent Prise d'adaptateur secteur Niveau (bulle d’air) Prise KUP (KERN Universal Port) Panneau d’affichage Installation de pesage en sous-sol (en fonc- tion du modèle) Clavier T572-A-BA-def-2311...

  • Page 144: Éléments De Service

    3.2 Éléments de service 3.2.1 Aperçu du clavier Touche Dénomination Fonction d’exploitation Fonction dans le menu ➢ Allumer / éteindre ➢ Touche directionnelle  (appuyer et maintenir ➢ Retourner au niveau pré- enfoncée la touche) Touche cédent du menu ON/OFF ➢...

  • Page 145: Saisie Numérique

    3.2.2 Saisie numérique Touche Dénomination Fonction Sélectionner une chiffre Touche directionnelle Valider les données saisies. Appuyez plusieurs ➔ fois sur la touche pour chaque position. Attendez que la fenêtre de saisie numérique s'affiche. Touche directionnelle Diminuer la valeur du chiffre clignotant (0 à 9) ...

  • Page 146: Indications Principales (Généralités)

    • La balance ne peut être exploitée que conformément aux recommandations don- nées. Autres utilisations/applications doivent faire l'objet d'une autorisation par écrit de KERN. 4.3 Garantie La garantie expire en cas de : •...

  • Page 147: Suivi Des Moyens De Contrôle

    KERN (www.kern-sohn.com). Les poids étalon d'ajustement et les systèmes de pesée sont calibrés (étalonnés) rapidement et économiquement dans un centre agréé par KERN (adaptation aux normes obligatoires dans le pays). 5 Recommandations fondamentales de sécurité 5.1 Respecter les recommandations de cette notice d’emploi ...

  • Page 148: Déballage, Installation Et Mise En Service

    7 Déballage, installation et mise en service 7.1 Lieu d’emplacement, lieu d’exploitation Les balances ont été conçues de manière à assurer des résultats fiables de pesage dans les conditions normales d’exploitation. Le choix d’une localisation correcte de la balance assure un travail exact et rapide. Dans le lieu d’emplacement, il faut respecter les principes suivants : •...

  • Page 149: Déballage Et Contrôle

    (étiquette adhésive) correspondent à la tension d'alimentation locale. Utilisez uniquement les adaptateurs secteur originaux de KERN. Utilisez d’autres accessoires exige un consentement de la part de KERN. Important : ➢ Avant la mise en service, vérifiez que le cordon d'alimentation n'est pas endommagé.

  • Page 150: Alimentation Par Batterie (Sur Demande)

    7.5 Alimentation par batterie (sur demande)  La batterie et le chargeur sont compatibles entre eux. Utilisez NOTA uniquement l'adaptateur secteur fourni avec la balance.  N'utilisez pas la balance pendant le processus de charge.  La batterie ne peut être remplacée que par une batterie du même type ou du type recommandé...

  • Page 151: Connecter Les Périphériques

    Avant de connecter ou déconnecter les périphériques (imprimante, ordinateur) à/de l’interface de données, déconnectez obligatoirement la balance du réseau électrique. Utilisez avec la balance les accessoires et les périphériques de KERN qui y sont adaptés de manière optimale. 7.7 Première mise en marche Pour obtenir des résultats de pesée précis à...

  • Page 152: Ajustement Externe < Calext

    7.8.1 Ajustement externe < CalExt >  Pour appeler le menu de configuration, appuyez simultané- ment sur les touches TARE et ON/OFF.  Attendez que le premier élément de menu < Cal > appa- raisse.  Confirmez en appuyant sur la touche ➔, l'écran affichera l'indication <...

  • Page 153: Ajustement Externe À L'aide D'un Poids D'ajustement Défini Par L'utilisateur < Caleud

     Placez le poids d'ajustement et confirmez en appuyant sur la touche ➔, les indications < wait > et < reMvld > s'affichent successivement.  Lorsque l'indication < reMvld >, s'affiche, retirez le poids d'ajustement.  Après un ajustement correct, la balance retournera auto- matiquement au mode de pesée.
  • Page 154  Validez la sélection en appuyant sur la touche ➔. L'écran affichera un après l'autre les indications < Zero > et < Put ld >, suivi de la valeur de masse du poids d'ajus- tement à placer sur la balance. ...

  • Page 155: Constante De Gravité Du Lieu D'ajustement < Graadj

    7.8.3 Constante de gravité du lieu d'ajustement < graadj >  Pour appeler le menu de configuration, appuyez simultané- ment sur les touches TARE et ON/OFF.  Attendez que le premier élément de menu < Cal > appa- raisse.  Confirmez en appuyant sur la touche ➔, l'écran affichera l'indication <...

  • Page 156: Constante De Gravité Du Lieu D'emplacement < Grause

    7.8.4 Constante de gravité du lieu d'emplacement < grause >  Pour appeler le menu de configuration, appuyez simultané- ment sur les touches TARE et ON/OFF.  Attendez que le premier élément de menu < Cal > appa- raisse.  Confirmez en appuyant sur la touche ➔, l'écran affichera l'indication <...

  • Page 157: Mode De Base

    8 Mode de base 8.1 Allumer/éteindre Allumer :  Appuyez sur la touche ON/OFF. Une fois l'affichage allumé, la balance effectue un auto- test. Attendez l'affichage de la masse. La balance est prête à fonctionner avec la dernière appli- cation active. Éteindre : ...

  • Page 158: Mettre À Zéro

    8.3 Mettre à zéro Afin d’obtenir les résultats optimaux de pesée, la balance doit être mise à zéro avant la pesée. La mise à zéro est possible uniquement dans la plage de ±2% Max. Si les valeurs sont supérieures à ±2% Max, un message d’erreur < zlimit >. s'affiche.

  • Page 159: La Touche De Commutation (Paramètres Par Défaut)

    8.5 La touche de commutation (paramètres par défaut) La touche de commutation peuvent correspondre à des diverses fonctions. Dans les applications de balance, les fonctions suivantes sont définies par défaut (< default >) : Appuyer et maintenir enfoncée la Appuyer sur la touche touche ➢...

  • Page 160: Changer D'unité De Pesée

    Changer d’unité de pesée 8.5.1 Par défaut, la touche de commutation est réglée de sorte qu'en appuyant sur la touche vous basculez entre les unités de pesage. Activer une unité: La première pression sur la touche permet de spé- cifier l'unité de sélection rapide. ...

  • Page 161: Afficher La Valeur De Masse Brute

    Activer une autre unité:  Sélectionnez le réglage dans le menu < unit > et confirmez en appuyant sur la touche ➔.  Attendez que le voyant clignote.  A l’aide des touches de navigation , sélectionnez le unité de pesée et confirmez en appuyant sur la touche ➔.

  • Page 162: Pesage Dans L'air

    8.6 Pesage dans l'air Le pesage dans l'air vous permet de peser des articles qui, en raison de leur taille ou de leur forme, ne peuvent pas être placés sur le plateau de la balance. Les pas à suivre sont les suivants : ...

  • Page 163: Conception De Prise En Main

    9 Conception de prise en main La balance est livrée d'usine avec diverses applications (pesage simple, pesage de avec plage de tolérance, comptage de quantités). Après la première mise en marche, la balance démarre moyennant l'application <Pesage>. Après avoir allumé la balance, le mode de son fonctionnement ultérieur peut être dé- fini en sélectionnant l'application appropriée dans le menu des applications (voir le chapitre 13.2).
  • Page 164 Lorsque vous sélectionnez une application, seuls les paramètres spécifiques à l'ap- plication sont affichés dans le menu de l'application, vous permettant d'atteindre votre destination rapidement et directement. • Pour plus d'informations sur les paramètres d'application spécifiques, re- portez-vous à la description de chaque application. •...

  • Page 165: Application

    10 Application <Pesage> Comment réaliser un pesage simple et tarer, voir le chapitre 8.2 ou 8.4. Les autres options de paramétrage spécifiques sont décrites dans les chapitres suivants. Si l'application <Pesage> n'est pas encore active, sélectionnez dans le menu l'option < mode >  < weih >, voir le chapitre 9. 10.1 Réglages spécifiques de l’application Appeler le menu : ...

  • Page 166: Pre-Tare

    10.2 PRE-Tare 10.2.1 Accepter la masse placée comme valeur PRE-TARE Ptare actuAl  < > < >  Posez le récipient utilisé. Appelez les paramètres du menu < Ptare > et confir-  mez en appuyant sur la touche ➔. ...

  • Page 167: Saisie Numérique De La Tare Connue

    10.2.2 Saisie numérique de la tare connue < Ptare >  < manuAl >  Appelez les paramètres du menu < Ptare > et confir- mez en appuyant sur la touche ➔.  À l'aide des touches directionnelles , sélectionnez l'op- tion <...

  • Page 168: Unités De Pesée

    10.4 Unités de pesée 10.4.1 Configurer l’unité de pesée  Sélectionnez le réglage dans le menu < unit > et confirmez en appuyant sur la touche ➔.  Attendez que le voyant clignote.  A l’aide des touches de navigation , sélectionnez le unité...

  • Page 169: Peser Avec Facteur De Multiplication Avec L'unité D'application

    10.4.2 Peser avec facteur de multiplication avec l'unité d'application <FFA> Vous définissez ici le facteur de multiplication du résultat (en grammes). Ainsi, lors de la détermination de la masse vous pouvez, par exemple, faire répercu- ter le facteur d'erreur connu. ...

  • Page 170: Mode De Pesée Molaire

    10.4.4 Mode de pesée molaire Cette fonction calcule la quantité d'une substance (en mol) sur la base de la masse molaire et du poids de la substance.  Sélectionner le réglage de menu <unit > et confirmer avec la touche ➔. ...

  • Page 171: Application

    11 Application <Comptage de quantités> Si l'application <Comptage de quantités> n'est pas encore active, sélection- nez dans le menu l'option < mode >  < count >, voir le chapitre 9. 11.1 Réglages spécifiques de l’application Appeler le menu : ...

  • Page 172: Prise En Main De L'application

    11.2 Prise en main de l'application 11.2.1 Comptage de quantités Avant qu’il soit possible de procéder au comptage de quantités à l’aide de la balance, il faut déterminer la masse moyenne d’une pièce (masse unitaire), appelée valeur de référence. Pour cela, il faut placer un certain nombre de pièces à compter. La ba- lance va calculer la masse totale qui sera divisée par le nombre des pièces, appelé...
  • Page 173 Nombre d’unités de référence défini par l'utilisateur:  Le cas échéant, placez le récipient de pesée et tarez la ba- lance.  Placez le nombre requis de pièces de référence.  Appelez les paramètres du menu < ref > et confirmez en appuyant sur la touche ➔.
  • Page 174  Saisissez la masse individuelle des pièces, saisie numé- rique, voir le chapitre 3.2.2, la position active clignote.  Confirmez en appuyant sur la touche ➔. La balance est maintenant en mode comptage de quantités et vous permet de compter toutes les pièces sur le plateau de pesée.

  • Page 175: Comptage Cible

    11.2.2 Comptage cible L'application <Comptage cible> permet de peser les matériaux jusqu'à un nombre cible spécifique de pièces dans les limites de tolérance définies. L'atteinte du nombre cible est annoncée par un signal sonore (si activé dans le menu) et un signal optique (marqueurs de tolérance). Signal optique : Les repères de tolérance fournissent les informations suivantes : Nombre cible de pièces supérieur à...
  • Page 176 Mise en œuvre: 1. Définir le nombre cible et la tolérance  Assurez-vous que la balance est en mode comptage et que le poids moyen d'une seule pièce est défini (voir le chapitre 11.2.1). Si nécessaire, basculez à l'aide de la touche ...
  • Page 177  À l'aide des touches directionnelles , sélectionnez l'option < errlow > et confirmez en appuyant sur la touche ➔.  A l’aide des touches de navigation , sélectionnez le unité de pesée et confirmez en appuyant sur la touche ➔. ...

  • Page 178: Application

    12 Application <Pesée avec plage de tolérance> Si l'application <Pesée avec plage de tolérance> n'est pas encore active, sélectionnez dans le menu l'option < mode >  < check >, voir le cha- pitre 9. 12.1 Réglages spécifiques de l’application Appeler le menu : ...

  • Page 179: Prise En Main De L'application

    12.2 Prise en main de l'application 12.2.1 Pesée cible L'application <Pesée cible> vous permet de peser des matériaux jusqu'à la masse cible spécifiée dans les limites de tolérance définies. L'atteinte de la masse cible est annoncée par un signal sonore (si activé dans le menu) et un signal optique (marqueurs de tolérance).
  • Page 180 Mise en œuvre: 1. Définir la masse cible et les seuils de tolérance  À l'aide des touches directionnelles , sélectionnez l'option < target > et confirmez en appuyant sur la touche ➔. L'indication < value > s'affichera.  Validez en appuyant sur la touche ➔, la fenêtre de saisie numérique s'affiche.
  • Page 181  À l'aide des touches directionnelles , sélectionnez l'option < errlow > et confirmez en appuyant sur la touche ➔.  A l’aide des touches de navigation , sélectionnez le unité de pesée et confirmez en appuyant sur la touche ➔. ...

  • Page 182: Pesage De Contrôle

    12.2.2 Pesage de contrôle La variante de l'application <Pesage de contrôle> vous permet de vérifier si le matériau à peser se trouve dans la plage de tolérance définie. Le dépassement des valeurs limites (baissant au-dessous et montant au-dessus) est signalé par un signal optique (marqueurs de tolérance) et un signal sonore (si activé dans le menu).
  • Page 183  À l'aide des touches directionnelles , choisissez le ré- glage < limlow >.  Validez en appuyant sur la touche ➔, la fenêtre de saisie numérique s'affiche, permettant la saisie numérique de la limite inférieure. La position active clignote. ...

  • Page 184: Menu

    13 Menu 13.1 Navigation dans le menu Appeler le menu : Menu d’application Menu de configuration Appuyez sur la touche TARE et mainte- Appuyez simultanément sur les touches nez-la enfoncé jusqu'à ce que le pre- TARE et ON/OFF, jusqu'à ce que le pre- mier élément de menu apparaisse.

  • Page 185: Aperçu Du Menu < Setup

    13.3 Menu de configuration Dans le menu de configuration, il est possible d'adapter les paramètres de la ba- lance/le comportement de la balance à vos besoins (par exemple, les conditions am- biantes, les processus de pesage spéciaux). Ces paramètres sont globaux et indépendants de l'application sélectionnée (sauf le réglage <...
  • Page 186 Print intfce Rs232 Interface RS-232* Transfert de Interface USB* données USB-d * uniquement en combinaison avec la prise KUP Activer/désactiver le mode de totalisa- tion, voir le chapitre 14.2.1 prmode trig On, off Transfert de données après avoir ap- manual puyé...
  • Page 187 BEEPER keys Allumer/éteindre la tonalité du clavier Signal sonore Check Signal sonore éteint Slow Libre ch-ok Standard Fast Rapide Cont. Continu Signal sonore éteint Slow Libre ch-lo Standard Fast Rapide Cont. Continu Signal sonore éteint Slow Libre ch-hi Standard Fast Rapide Cont.
  • Page 188 buttons Réglages standards, voir le default chapitre 8.5 Affectation des touches Touche désactivée Configurer de l'unité de pe- unit sée, voir le chapitre 10.4.1 Sélectionner une applica- mode tion de la balance, voir le chapitre 9 Activer la fonction HOLD, voir le chapitre 10.3 hold * uniquement pour les ap-...
  • Page 189 tarerg 100% Définir la plage max. de la tare, choix possibles de 10 à Plage de tarage  100%. Saisie manuelle, voir chapitre 3.2.2 ztrack Maintenance automatique de zéro [< 3d] Maintien de zéro Si la quantité du matériau pesé est imperceptiblement diminuée ou augmentée, le mécanisme de «...

  • Page 190: Communiquer Avec Les Périphériques Via La Prise Kup

    A l'inverse, il permet l'émission d'ordres de contrôle et la saisie de don- nées à l'aide des appareils connectés. Les balances sont équipées par défaut d'une prise KUP (KERN Universal Port). Prise KUP Vous trouverez tous les adaptateurs d'interface KUP disponibles dans notre boutique en ligne : http://www.kern-sohn.com...

  • Page 191: Kern Communications Protocol (Protocole De L'interface De Kern)

    14.1 KERN Communications Protocol (protocole de l'interface de KERN) Le protocole KCP est un ensemble standardisé de commandes d'interface pour les balances KERN qui vous permet d'appeler et de contrôler de nombreux paramètres et fonctions de l'appareil. En conséquence, les appareils KERN avec protocole KCP peuvent être très facilement connectés aux ordinateurs, systèmes de contrôle indus-...

  • Page 192: Fonctions De Transfert De Données

    14.2 Fonctions de transfert de données 14.2.1 Mode de totalisation < sum > Cette fonction permet d'ajouter des valeurs de pesée individuelles à la mémoire de sommation après avoir appuyé sur un bouton et après avoir connecté une impri- mante en option – leur impression. Activer la fonction : Dans le menu de configuration, appelez la configuration de menu <...
  • Page 193 Modèle de protocole (KERN YKB-01N) : Réglage du menu < prmode >  < format >  < short > Première pesée Deuxième pesée Troisième pesée Nombre de pesées / somme totale Modèle de protocole (KERN YKB-01N) : Réglage du menu <...

  • Page 194: Transfert De Données Après Avoir Appuyé Sur La Touche Print < Manual

    14.2.2 Transfert de données après avoir appuyé sur la touche PRINT < ma- nual > Activer la fonction :  Dans le menu de configuration, appelez l'option de menu < print >  < prmode >  < trig > et confirmez en appuyant sur la touche ➔. ...

  • Page 195: Transfert Automatique De Données < Auto

    14.2.3 Transfert automatique de données < auto > Le transfert de données a lieu automatiquement sans appuyer sur la touche PRINT, si les conditions de transfert appropriées sont remplies, en fonction du réglage du menu. Activer la fonction et régler la condition de transfert : Dans le menu de configuration, appelez la configuration de menu <...

  • Page 196: Format De Données

     Placez le matériau à peser.  Les valeurs de pesée seront envoyées conformément au cycle défini. Modèle de protocole (KERN YKB-01N) : 14.3 Format de données Dans le menu de configuration, appelez l'option de menu < print > ...

  • Page 197: Entretien, Conservation En État De Bon Fonctionnement, Traitement Des Déchets

    Ramassez immédiatement tout matériel déversé. 15.2 Entretien, conservation en bon état de fonctionnement  L'appareil ne doit être utilisé et entretenu que par le personnel formé à cette fin et agréé par KERN.  Débranchez du secteur avant de l'ouvrir. 15.3 Traitement des déchets Le recyclage de l’appareil et de son emballage doit se faire conformément à...

  • Page 198: Aide En Cas De Pannes Mineures

    16 Aide en cas de pannes mineures Si le logiciel ne fonctionne pas correctement, déconnecter l’alimentation de la ba- lance et la rallumer. Ensuite, le processus de pesage doit être redémarré. Panne Raison possible • La balance n’est pas allumée. L'indicateur de poids ne s'al- lume pas.

  • Page 199: Messages D'erreur

    17 Messages d’erreur Message d’er- Explication reur zlimit Dépassement de la plage de mise à zéro (vers le haut) UnderZ Dépassement de la plage de mise à zéro (vers le vers le bas) instab Charge instable wrong Erreur d'ajustement Sous charge Surcharge Lo Bat Piles/batteries épuisées...
