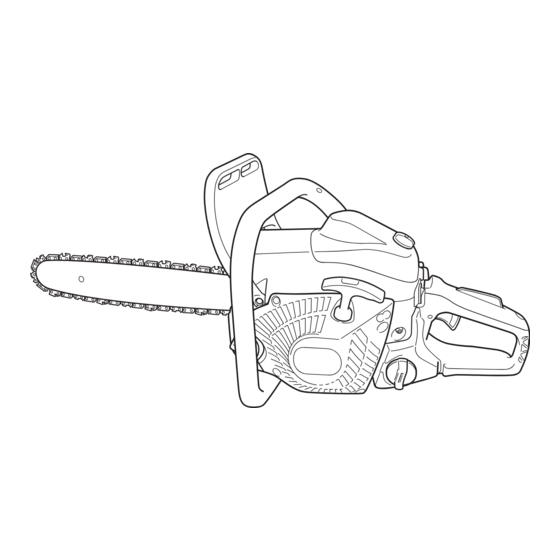

Chain Saw
Motosierra
Motoserra
CS 51EA
Read through carefully and understand these instructions before use.
Leer cuidadosamente y comprender estas instrucciones antes del uso.
Antes de usar, leia com cuidado para assimilar estas instruções.
Handling instructions
Instrucciones de manejo
Instruções de uso

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CS 51EA and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HIKOKI CS 51EA

Summary of Contents for HIKOKI CS 51EA

  • Page 1 Chain Saw Motosierra Motoserra CS 51EA Read through carefully and understand these instructions before use. Leer cuidadosamente y comprender estas instrucciones antes del uso. Antes de usar, leia com cuidado para assimilar estas instruções. Handling instructions Instrucciones de manejo Instruções de uso...
  • Page 2 0.5 – 1 mm 25-50...
  • Page 3 STOP...
  • Page 4 0.6 mm...

  • Page 6: Table Of Contents

    English MEANINGS OF SYMBOLS NOTE: Some units do not carry them. Symbols WARNING The following show symbols used for the machine. Be sure that you understand their meaning before use. It is important that you read, fully understand and observe following safety precautions...

  • Page 7: What Is What

    English WHAT IS WHAT? Throttle lever: Device activated by the operatorʼs fi nger, for controlling the engine speed. 2. Throttle lever lockout: Device that prevents the accidental operation of the throttle lever until manually released. 3. Stop switch: Device for allowing the engine to be started or stopped.

  • Page 8: Warnings And Safety Instructions

    ○ Keep others away when making carburetor adjustments. the fl ywheel in order to remove the clutch, structural damage ○ Use only genuine HiKOKI replacement parts as recommended to the fl ywheel could occur and could subsequently cause the by the manufacturer.

  • Page 9: Specifications

    If situations occur which are not covered in this manual, take care and exclusively. Know where your bar tip is at all times. Kickback does use common sense. Contact HiKOKI dealer if you need assistance. occur if you allow the kickback zone (1) of the bar to touch an object.

  • Page 10: Assembly Procedures

    ○ Use genuine two-cycle oil or use a mix between 25:1 to 50:1, bar/chain does not touch anything. (Fig. 11) please consult the oil bottle for the ratio or HiKOKI dealer. Set ignition switch (18) to ON position. (Fig. 12) ○...
  • Page 11 English Pull recoil starter briskly again in the aforementioned manner. ○ In case the chain locked, immediately release the throttle lever. (Fig. 15) If the throttle lever keeps rotating at high speed with the chain NOTE locked, the clutch will overheat causing trouble. If engine does not start, repeat procedures from 2 to 7.

  • Page 12: Maintenance

    Do not touch the High speed adjustment (H) and the Low speed adjustment (L). 28. Relieving cut Those are only for HiKOKI dealer. 29. Cross cut   If you rotate them, It will cause a serious damage to the machine.
  • Page 13 Below you will fi nd some general maintenance instructions. For two-cycle engine oil into the cylinder through the spark plug hole, further information please contact HiKOKI dealer. and spin the engine over several times to distribute oil. Cover the unit and store it in a dry area.
  • Page 14 Español SIGNIFICADO DE LOS SÍMBOLOS NOTA: Algunos aparatos no están provistos de ellos. Símbolos ADVERTENCIA A continuación se muestran los símbolos usados para la máquina. Asegúrese de comprender su signifi cado antes del uso. Es importante que usted lea, entienda totalmente y observe las siguientes precauciones y advertencias de Parada de emergencia seguridad.

  • Page 15: Qué Es Qué

    Español ¿QUÉ ES QUÉ? Mango del acelerador: Dispositivo activado por el dedo del operador para controlar la velocidad del motor. 2. Tope del mango del acelerador : Dispositivo que evita la operación accidental del mango del acelerador hasta que se suelta manualmente.

  • Page 16: Advertencias E Instrucciones De Seguridad

    Español ○ Todos los trabajos con la sierra de cadena, aparte de los ADVERTENCIAS E INSTRUCCIONES DE elementos indicados en el manual de instrucciones del usuario/ SEGURIDAD del propietario, deben efectuarse por personal califi cado para el servicio de sierra de cadena. (Por ejemplo, si se emplean Seguridad del usuario herramientas incorrectas para quitar el volante o si se utiliza una herramienta incorrecta para sujetar el volante con el propósito...
  • Page 17 Si ocurren situaciones que no se han previsto en este manual, utilice el sentido común. Póngase en contacto con un distribuidor HiKOKI si necesita ayuda. Dedique especial atención a los apartados precedidos por las palabras siguientes: ADVERTENCIA Indica gran peligro de daños personales graves e incluso la...

  • Page 18: Especificaciones

    Español ESPECIFICACIONES ○ Código “CS” de nombre del modelo signifi ca “Motosierra” Modelo CS51EA (40S) CS51EA (45S) CS51EA (50S) Tipo de equipo Motosierra, portátil Tamaño del motor (cm 50,1 Bujía NGK BPMR-7A Capacidad del depósito de combustible (cm Capacidad del depósito de aceite para cadena (cm Peso en seco (kg) (Sin la barra de guía ni la cadena) Paso de la cadena (mm)

  • Page 19: Procedimientos De Operación

    ○ Utilice aceite de dos tiempos genuino o utilice una mezcla de 25:1 a 50:1, refi riéndose a la relación en la botella o consultando un distribuidor HiKOKI. ○ Si no hay aceite genuino disponible, utilice un aceite con antioxidante de calidad que esté etiquetado expresamente para motores de dos tiempos enfriados por aire (ACEITE GRADO Si el freno no funciona bien, solicite una inspección y reparación a...
  • Page 20 Español TALA ADVERTENCIA La tala es más que el simple corte de un árbol. Debe tumbar el árbol ○ No extienda excesivamente la mano ni corte sobre la altura de hacia la dirección más próxima a la deseada sin dañar el árbol o los hombros.

  • Page 21: Mantenimiento

    Complete con un corte inferior. Si el mecanismo de corte todavía gira después del ajuste de la Los cortes de la sierra deben coincidirse. (Fig. 24) velocidad de ralentí, póngase en contacto con un distribuidor HiKOKI. 28. Corte de distensión ADVERTENCIA 29.
  • Page 22 Para obtener información adicional, póngase en encendido y gire el motor varias veces para que se distribuya el contacto con un distribuidor HiKOKI. aceite. Cubra el aparato y almacénelo en un lugar seco.
  • Page 23 Español Mantenimiento semanal ○ Verifi que el sistema de arranque de retroceso, en especial la cuerda. ○ Limpie el exterior de la bujía. ○ Quite la bujía y verifi que el huelgo entre los electrodos. Ajústelo a 0,6 mm, o reemplace la bujía. ○...
  • Page 24 Português IGNIFICADO DOS SÍMBOLOS NOTA: Os símbolos referidos não se encontram em todos os modelos. Símbolos ADVERTÊNCIA A seguir aparecem os símbolos utilizados pela máquina. Assimile bem seus signifi cados antes do uso. É importante que leia, compreenda integralmente e respeite as seguintes precauções e advertências de segurança.
  • Page 25 Português COMPONENTES DA SERRA Alavanca do acelerador: Dispositivo activado pelo dedo do operador para controlar a velocidade do motor. 2. Trava do alavanca do acelerador: Este dispositivo impede a operação acidental do alavanca do acelerador até ser desengatado manualmente. 3. Interruptor de paragem: Este dispositivo serve para ligar ou desligar o motor.
  • Page 26 Português ○ Certifi que-se de que o lubrifi cador automático esteja a ADVERTÊNCIAS E INSTRUÇÕES DE funcionar. Mantenha o depósito de óleo sempre abastecido com SEGURANÇA óleo limpo. Nunca deixe a corrente correr a seco na barra-guia. ○ Todas as revisões e reparações da motoserra, com excepção Segurança do operador dos procedimentos descritos no presente manual de instruções, devem ser efectuadas por pessoal de serviço experiente em...
  • Page 27 ○ Para transportar ou para armazená-lo, cubra a corrente com a barra-guia. Se ocorrer algo que não estiver coberto neste manual, seja cauteloso e actue com senso comum. Contacte o seu concessionário HiKOKI quando precisar de assistência técnica. Preste especial atenção aos textos precedidos pelos seguintes termos: ADVERTÊNCIA...
  • Page 28 Português ESPECIFICAÇÕES ○ Código “CS” do nome do modelo signifi ca “Motoserra” Modelo CS51EA (40S) CS51EA (45S) CS51EA (50S) Tipo de equipamento Motoserra, portátil Cilindrada (cm 50,1 Vela de ignição NGK BPMR-7A Capacidade do depósito de combustível (cm Capacidade do depósito de óleo da corrente (cm Peso a seco (kg) (Sem barra-guia e corrente) Passo da corrente (mm)
  • Page 29 25:1 a 50:1. Consulte as instruções do óleo ou o concessionário HiKOKI para saber a relação de mistura exacta. ○ Se não conseguir encontrar óleo genuíno, use um óleo de qualidade com aditivos antioxidantes, que indique expressamente a sua compatibilidade com motores a 2 tempos refrigerados por ar (ÓLEO GRAU JASO FC ou GRAU ISO EGC).
  • Page 30 Português ABATE ADVERTÊNCIA O abate é mais do que cortar uma árvore até ela cair. Também deve ○ Não exceda o seu raio de alcance e não efectue cortes acima da fazer que a árvore caia o mais perto possível do local previsto, sem altura dos ombros.
  • Page 31 Se o mecanismo de corte continuar a rodar depois de ajustar a 32. Lado de tensão velocidade de ralenti, entre em contacto com o seu concessionário 33. Profundidade relativa dos cortes de serra HiKOKI. TORO GROSSO, MAIOR QUE O COMPRIMENTO DA BARRA- ADVERTÊNCIA GUIA Quando o motor está...
  • Page 32 Meta, através do furo da vela de ignição, Se precisar de mais informações, contacte o seu concessionário algumas gotas de óleo 2T no cilindro, e faça rodar o motor várias HiKOKI. vezes para distribuir o óleo. Manutenção diária Cubra o aparelho e guarde-o num local seco.
  • Page 33 Português Manutenção semanal ○ Verifi que o sistema de arranque manual, em particular o cabo. ○ Limpe o exterior da vela de ignição. ○ Retire a vela de ignição e verifi que a folga entre os eléctrodos. Ajuste, se necessário, a 0,6 mm ou substitua a vela. ○...
  • Page 35 ITEM ITEM ITEM PART NAME Q’TY PART NAME Q’TY PART NAME Q’TY INLET SCREEN BRAKE LINK COVER START LABEL NEEDLE VALVE CLUTCH CLEANER COVER (C51) VALVE SPRING CLUTCH WASHER (B) SHUTTER PLATE DIAPHRAGM CLUTCH HOUSING COVER SET BOLT PACKING-METERING NEEDLE BEARING CYLINDER COVER (C51) METERING DIAPHRAGM RIM SPROCKET...
  • Page 36 Issued by Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo 108-6020, Japan Distribuido por Calle Isaac Newton No.286, 2do Piso, Col. Polanco V Sección, Del. Miguel Hidalgo, C. P. 11560 Ciudad de México, México. Code No. E99245541 G Printed in China...
