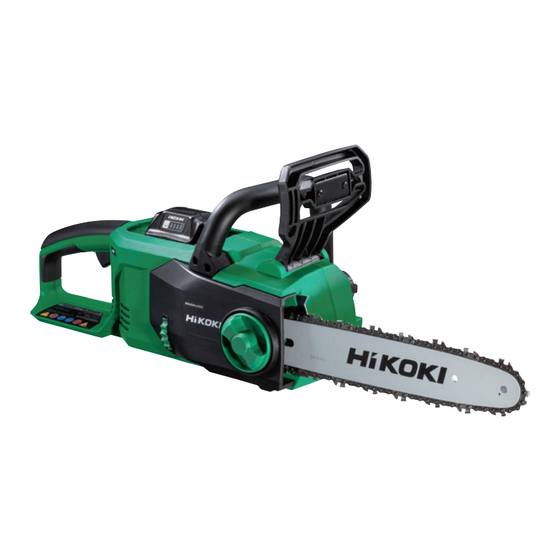

HIKOKI CS 3630DC Handling Instructions Manual

Cordless chain saw
Hide thumbs Also See for CS 3630DC:
Table of Contents

Advertisement

Quick Links

Download this manual
充电式电链锯
Cordless Chain Saw
CS 3625DC
保留备用
Keep for future reference
使用说明书
Handling instructions
CS 3630DC
•
CS3630DC

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CS 3630DC and is the answer not in the manual?

Questions and answers

Related Manuals for HIKOKI CS 3630DC

Summary of Contents for HIKOKI CS 3630DC

  • Page 1 充电式电链锯 Cordless Chain Saw CS 3625DC CS 3630DC • CS3630DC 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 符号...............2 电池的拆卸／安装法.........15 详细说明 （图 1） ..........3 充电..............15 电动工具通用安全警告.......4 USB 设备的充电方法 .........18 充电式电链锯安全警告.......7 安装（更换）锯链........19 其他安全警告...........8 使用前的检查和准备.........21 锂离子电池使用注意事项.......11 锯割步骤............23 锂离子电池运输...........12 打磨锯链片.............27 USB 设备连接器使用注意事项 .....12 维护和检查.............29 规格..............13 故障排除............32 标准附件............14 选择附件............33 用途..............14 符号 警告！ 以下所示为机器所用的符号。 在使用前请务必知晓其含义。 CS3625DC / CS3630DC ： 请警惕电链锯的反冲力，并避 充电式电链锯 免接触杆尖。...

  • Page 3: 详细说明 （图 1

    中文 详细说明 （图 1） A ： 电池 ( 另售 ) ： 用于驱动装置的电源。 B ： 开关 ： 以手指启动设备。 C ： 锁定杆 ： 防止意外触发操作的杆。 D ： 链条制动器 ： 用于锯链停止或锁定的设备。 E ： 侧盖 ： 在使用电锯时，用作导杆、锯链、离合器和链轮的保护盖。 F ： 螺母 ： 用于固定侧盖的螺母。 G ： 张紧螺钉 ： 用于调整锯链张力的装置。 H ：...

  • Page 4: 电动工具通用安全警告

    中文 警告！ 本电链锯 (CS3625DC / CS3630DC) 专门设计用于树木护理和修剪。只有接受过 树木护理和修剪相关培训的人员方可使用本电锯。请遵循相关专业组织所给出 的文字说明、步骤及建议。否则会引发很高的事故风险。我们建议在锯树时始 终使用升降台。绳降技术极其危险，需要专业培训。 操作员必须经过培训，且熟悉安全设备及工作和攀爬技术。务必对操作员和电 锯均使用控制设备。 电动工具通用安全警告 警告！ 阅读电动工具附带的所有安全警告、说明、插图和规格说明。 不遵照以下说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱 动（无线）电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。 c) 让儿童和旁观者离开后操作电动工具。 注意力不集中会使操作者失去对工具的控制。 2) 电气安全 a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。 需接地的电动工具不能使用任何转换插头。 未经改装的插头和相配的插座将减少电击危险。 b) 避免人体接触接地表面，如管道、散热片和冰箱。 如果你身体接地会增加电击危险。 c) 不得将电动工具暴露在雨中或潮湿环境中。 水进入电动工具将增加电击危险。...
  • Page 5 中文 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。 当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。 使用这些装置可减少尘屑引起的危险。 h) 请勿因频繁使用工具的熟悉感而掉以轻心，忽视工具的安全性原则。 粗心的行为可能会导致瞬间发生严重伤害。 4) 电动工具使用和注意事项 a) 不要滥用电动工具，根据用途使用适当的电动工具。 选用适当设计的电动工具会使你工作更有效、更安全。 b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。 不能用开关来控制的电动工具是危险的且必须进行修理。...
  • Page 6 中文 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 h) 保持手柄和抓握表面干燥、清洁，远离油和油脂。 如果手柄和抓握表面湿滑，可能导致在发生意外情况时，无法安全操作 和控制工具。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起燃烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了， 用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。 e) 请勿使用损坏或改装的电池盒或工具。 损坏或改装的电池可能会引发突发状况，导致火灾、爆炸或受伤。 f) 请勿将电池盒或工具暴露在有火源或高温环境中。 如果暴露在有火源或...

  • Page 7: 充电式电链锯安全警告

    中文 充电式电链锯安全警告 1) 链锯通用安全警告 a) 本链锯不适合砍伐树木。将链锯用于与预期不同的操作，可能导致操作员或 旁观者严重伤害。 b) 操作员必须接受安全攀爬技巧的培训，并使用所有推荐的附加安全装备，如 安全带、环形带、皮带、绳索和吊环，以及其他用于操作员和链锯的防坠落 系统。在树上的每个作业位置设立一个安全的位置对于避免危险情况至关重 要。 c) 佩戴护目镜、护耳用具并穿戴适合爬树的头部、前臂、手部、腿部和脚部防 护装备。适当的防护设备可减少因飞溅的碎屑或意外接触锯链而带来的受伤 事故。 d) 仅用于锯割木材。 请勿将电链锯用于非指定用途。例如 ： 请勿使用电链锯 锯割金属、塑料、砖石或非木材建筑材料。使用电链锯进行非指定用途会导 致发生危险。 e) 始终以右手握住电锯的后手柄，以左手握住前手柄。在握住电锯时，如果左 右手弄反，则会增加受伤风险，故而应杜绝此情况。 f) 因锯链可能接触到隐藏的电线，故只能通过绝缘夹紧面来握住电链锯。接触 “带电”电线的锯链可能会使电链锯上暴露的金属部件“带电” ，并可能使操 作员遭受电击。 g) 当电链锯正在工作时， 请使身体的所有部分均远离锯链。在启动电链锯之前， 请确保锯链未接触到任何东西。在操作电链锯时，稍有分心即可能使衣物或 身体被锯链缠住。 h) 在锯割处于张力下的树枝时，要警惕其弹回。当木纤维中的张力被释放时， 承受张力的树枝可能会击中操作员并 / 或使电链锯失去控制。 i) 切割细枝时要格外小心。这些细长的东西可能会抓住锯链并向人身上袭来致...

  • Page 8: 其他安全警告

    在意外情况下也可更好地控制电链锯。 图 3 c) 仅使用由生产商所指定的替换导杆和锯链。使用 其他更换导杆和锯链可能会使链条断裂及 / 或发生反冲。 d) 遵循生产商提供的电链锯打磨和维护说明。 降低深度计高度会导致反冲增加。 其他安全警告 1. 工作时应轻松无压力。此外，须保持身体温暖。 2. 当链锯正在工作时，请使身体的所有部位均远离锯链。 3. 在开始工作前，要仔细考虑所涉及的工作步骤和工作内容，以避免发生事 故，否则可能发生受伤。 4. 请勿在强风、雨、雪、雾等恶劣天气下或易于发生岩崩或雪崩等区域使用。 恶劣天气可能会影响判断，从而因振动而导致灾难。 5. 请勿在恶劣天气下或夜间等能见度较低的情况下使用本机。 此外，请勿在 雨中或暴露于雨水中的地方使用。 站立不稳或失去平衡可能导致事故。 6. 在启动机器前请检查导杆和锯链。 ○ 如果导杆或锯链开裂，或者产品被刮伤或弯曲，请勿使用本机。 ○ 请检查导杆和锯链是否稳固安装。如果导杆或锯链断裂或移位，则可能发生 事故。 7. 在开始工作前，请进行检查，以确保在按下锁定杆前开关未啮合。 如果本机未正常工作，请立即停止使用并要求 HiKOKI 授权服务中心进行维 修。...
  • Page 9 ○ 或者如果你感觉到危险或预测到风险时。 如果锯链依然在移动，则可能会发生事故。 11. 工作一般应单独完成。在涉及到多人时，请确保彼此之间留有合适间距。 12. 与他人保持15米以上的距离。 此外，在与多人共事时，请保持 15 米的距离或更远。 ○ 有可能发生碰撞和其他事故。 ○ 事先准备哨声警报等，并为其他工人确定适当的联系方式。 13. 在砍伐立着的树木前，请确保以下事项： ○ 在砍伐前确定安全的疏散地。 ○ 事先移除障碍物（如树枝、灌木） 。 14. 在使用时，如果机器性能劣化，或者您注意到其发出任何异常声音或振动， 请立即关闭并停止使用，并将其送回HiKOKI授权服务中心进行检查或维修。 如果继续使用，则可能发生受伤。 15. 如果本机意外掉落或遭受击打，请仔细检查有无损坏或开裂，并确保其无变 形。 如果本机损坏、开裂或变形，则可能导致受伤。 16. 通过车载运输本机时，请将本机固定以防移动。 有发生事故的风险。 17. 在安装了链条盒时请勿开启本机。 可能会发生受伤。 18. 确保材料中无钉子和其他异物。 如果锯链撞击钉子等，则可能导致受伤。 19. 为避免切边时导杆与物料缠绕或锯割时受物料重量的影响，应在锯割位置附...
  • Page 10 中文 20. 如果要在使用后运输或存储本机，请取下锯链，或安装链条盒。 如果锯链碰到身体，则可能导致受伤。 21. 精心爱护本机。 ○ 为确保安全高效地执行工作，请爱护锯链，以确保其提供最佳锯割性能。 ○ 在进行更换锯链或导杆、维护机身、加油等操作时，请遵循使用手册。 22. 要求商店维修本机。 ○ 请勿改装本产品，因其已符合适用的安全标准。 ○ 请务必委托 HiKOKI 授权服务中心进行所有维修。 试图自行修理本机可能导致事故或受伤。 23. 在未使用本机时，务必将其妥善存储。 排空链油，然后将其保存在儿童无法触及的干燥场所或锁定地点。 24. 如果警告标签看不清、剥落或不清晰，请使用新的警告标签。 有关警告标签的详情，请咨询 HiKOKI 授权服务中心。 25. 在工作时，请遵循当地适用的规章制度。 26. 请确保蓄电池安装牢固。电池松动后，可能脱落并引起事故。 27. 务请在0℃－40℃的温度下进行充电。温度低于0℃将会导致充电过度，极其 危险。电池不能在高于40℃的温度下充电。 最适合于充电的温度是20－25℃。 28. 不要连续使用充电器。 一次充电完毕后，在15分钟内不要再次使用该充电器对电池充电。 29. 请勿让杂质进入充电式电池连结口内。...

  • Page 11: 锂离子电池使用注意事项

    中文 锂离子电池使用注意事项 为延长使用期限，锂离子电池备配停止输出的保护功能。 若是在使用本产品时发生下列 1 和 3 的情况，即使按下开关，马达也可能停止。 这并非故障，而是启动保护功能的结果。 1. 在残留的电池电力即将耗尽时，马达会停止。 在这种情况下，请立即予以充电。 2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试 着消除超过负荷的原因。之后您就可以再度使用。 3. 若电池在过载工作情况下过热，电池电力可能会中止。 在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。 此外，请留心下列的警告及注意事项。 警告！ 为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。 1. 确保电池上没有堆积削屑及灰尘。 ○ 在工作时确定削屑及灰尘没有掉落在电池上。 ○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。 ○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。 ○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它 与金属零件（螺丝、钉子等）存放在一起。 2. 请勿以钉子等利器刺穿电池、 以铁锤敲打、 踩踏、 丢掷电池， 或将其剧烈撞击。 3. 切勿使用明显损坏或变形的电池。 4.

  • Page 12: 锂离子电池运输

    中文 3. 若初次使用电池时发现生锈、 异味、 过热、 褪色、 变形及／或其它异常情况时， 请勿使用并将该电池退还给供货商或厂商。 通风孔 端子 警告！ 如果有导电异物进入锂电池，可能发生短路，并有发生火 灾危险的可能。请在贮存电池时，遵守如下事项。 ○ 请不要在电池盒内放置导电物体，如钉子、钢丝、铜丝 或其他电线。 电池 ○ 或者将电池装在电动工具中，或者在牢固按入电池盖并 电池盖 挡住通风孔后再存放，以防止短路（图 4） 。 图 4 锂离子电池运输 当运输一个锂离子电池，请注意以下预防措施。 警告！ 告知运输公司，包装内包含一个锂离子电 输出功率 池，告知该公司其功率输出并且要按照运 输公司的指引安排运输。 2 至 3 位数 ● 功率输出超过 100Wh 的锂离子电池被 视作危险物品运输分类并且需要特别...
  • Page 13 中文 规格 电动工具 CS3625DC CS3630DC 型号 电压 类型 ： 90PX-040X 类型 ： 90PX-045X 锯链 节距 ： 9.5mm (3/8") 节距 ： 9.5mm (3/8") 宽度 ： 1.1mm (0.043") 宽度 ： 1.1mm (0.043") 类型 ： 104MLEA041 类型 ： 124MLEA041 导杆 尺寸 ： 250mm 尺寸...

  • Page 14: 标准附件

    中文 标准附件 除了主机 (1 台 ) 外，产品包中还包括表中所列的附件。 表 1 CS3625DC, CS3630DC (XC) 链条盒 导杆 锯链 供油器 Combi 套筒扳手 用途 ○ 锯割木材 / 原木 ○ 修剪花园树木...

  • Page 15: 电池的拆卸／安装法

    中文 电池的拆卸／安装法 1. 电池的拆卸法 拉出 把手 请先紧抓住把手，然后再推压电池插销 （2 个）以拆下电池（图 6） 。 插销 注意！ 插入 切勿使电池短路。 按 2. 电池的安装法 电池 插入电池时请注意极性 （图 6） 。 图 6 充电 电池 使用电动工具之前，按下述方法将电池进行充电。 1. 将充电器的电源线连接到插座。 将充电器插头连接到插座时，指示灯闪烁红色 充电指示灯 （间隔为 1 秒） 。 2. 将电池插入充电器。 如 图 7 所示，将电池紧紧地插入充电器。 3.
  • Page 16 0.1 秒钟。 （熄灭 0.1 秒钟） 电池或充电器故障 * 充电 ( 紫色 ) ( 发出断续蜂鸣声 : 约 2 秒 ) *1 如果即便在已安装充电器后红灯仍然继续闪烁，则检查以确认电池已经完全 插入。 *2 尽管电池留在原位，一旦其已冷却，充电仍将会开始 ； 但最佳操作还是取下 电池，并在充电前使其在阴凉、通风良好处进行冷却。 ○ 完全插入电池。 ○ 检查以确认电池槽或端子处无异物卡住。 < 如充电时间很长 > ○ 在极低环境温度中，充电将花费更长时间。 在温暖位置（如室内）对电池 进行充电。 ○ 请勿堵塞通风口。 否则内部将会过热，从而降低充电器的性能。 ○ 如果冷却风扇不运行，请联系 HiKOKI 授权的维修中心进行维修。...
  • Page 17 中文 (2) 可充电电池温度和充电时间相关资料 温度和充电时间如表 3 所示。 表 3 充电器 UC18YSL3 电池 电池类型 锂离子 充电电压 14.4 －18V 可对电池进行充电的温度 0℃－ 50℃ 1.5Ah 15 分钟 2.0Ah 20 分钟 2.5Ah 25 分钟 20 分钟 3.0Ah (BSL1430C, BSL1830C: 30 分钟 ) 电池容量的充电时间，约为 （在20℃时） 26 分钟 4.0Ah (BSL1840M: 40 分钟...

  • Page 18: Usb 设备的充电方法

    中文 较长时间保持电池性能的方法 (1) 在电池电力完全耗尽之前进行充电。 感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动 工具并耗尽电力，电池可能会损坏或其使用寿命缩短。 (2) 避免在高温环境中充电。 使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充电， 其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后 再进行充电。 注意！ ○ 如果电池长时间放置在阳光直射的地方或者刚刚使用完毕时，电池会变 热。如果此时对电池充电，充电器的充电指示灯会点亮 0.3 秒钟，然后熄灭 0.3 秒钟（熄灭 0.3 秒钟） 。此时请等待电池冷却后再开始充电。 ○ 充电指示灯闪动 ( 闪动间隔为 0.2 秒钟 ) 时，请检查充电器的电池连接器内 是否有异物并加以清除。如没有异物，则可能是电池或充电器发生了故障。 请将其送往当地授权服务中心。 USB 设备的充电方法 警告！ ○ 使用之前请检查 USB 连接线缆是否有破损或损坏。 使用有破损或损坏的 USB 线缆可能会导致冒烟或着火。 ○...

  • Page 19: 安装（更换）锯链

    中文 (2) 连接 USB 线缆。( 图 9) 拔下橡胶盖并将市售的 USB 线缆 橡胶盖 （匹配充电的设备）紧紧插入 USB 端口。 USB 端口 USB 线 图 9 (3) 充电完成时 ○ 检查 USB 设备以检验充电状态。 橡胶盖 ○ 从插座中拔下电源线。( 图 10) ○ 用橡胶盖盖住 USB 端口。 USB 端口 USB 线 图 10 安装（更换）锯链...
  • Page 20 中文 3. 将新的锯链装入链轮中（图 13） 锯片方向示意图 从导杆尖端安装新锯链。 确 螺栓 保锯链的朝向使锯片朝向链轮 下的图示方向。 将螺栓和紧链器旋钮插入导杆 上的孔中，与此同时要握住链 紧链器旋钮 条和导杆尖端。 将锯链端部 导杆尖端 链轮 装入链轮，将导杆安装至电锯 锯链 图 13 主体。 4. 安装侧盖（图 14） 螺栓 将 支 耳 插 入 电 锯 主 体 上 的 孔 中，安装侧盖。 确保锯链未从导杆上松动。 转动螺母一次，将其暂时固定。...

  • Page 21: 使用前的检查和准备

    至 7“安装（更换）锯链， ” ，确保设定合适的张力。 ○ 锯链尚新时尤为有弹性，因此请进行定期检查，并按需调整。 链油 ○ 同时检查螺母是否牢固拧紧。 3. 检查链油 ○ 本机在交付时里面并无链油。 在使用前，请确保油 箱中加满所提供的链油。 （图 18） ○ 在工作期间请定期查看油面观察玻璃，必要时加油补 充。 油面观 ○ 如果所提供的链油耗尽，请使用另售的 HiKOKI 链油 察玻璃 或市售的等类链油。 图 18 ○ 链油自动润滑。 自动润滑的流量在工厂预设为最大值。 油泵调节器 若要减缓流量，请将油面观察玻璃右侧的油泵调 节器朝顺时针方向转动。 （图 19） 注 : ○ 油箱容量约为 70 ml。...
  • Page 22 并导致受伤。 5. 检查链条制动器操作（图 20） 驱动 警告！ ○ 虽然链条制动器属急停设备，但是也 并非完全可靠。 请小心操作，以避免 反冲风险。 ○ 链条制动器预期用于紧急情况以及在 图 20 启动时。 请勿随意使用。 ○ 为避免由于木屑等堆积而影响链条制动器的限制性运动，请定期清洁。 ○ 链条制动器是确保安全使用的重要部件。 如对链条制动器操作存在任何担忧，请要求 HiKOKI 授权服务中心进行维修。 链条制动器为紧急停止设备，其可在本机受到反冲力等时使锯链停止，从而降 低风险。 （请参阅“反冲原因及操作员进行的预防” ） 按箭头所示方向推链条制动器，可施加链条制动器并停止锯链（图 20） 。 若要 松开链条制动器，请松开开关并拉回链条制动器。 注意！ 链条制动器仅在电源开启时发挥作用。 在附近无人或阻碍物的地方检查链 条制动器功能。 在滑动锁定杆的同时按下开关。 一旦锯链开始转动，即朝锯链方向将链条制动器朝前推。 如果锯链停止，则链条制动器按其应有功能运行。若...

  • Page 23: 锯割步骤

    中文 7. 使用挂钩 通过将绳索等系在挂钩上，可以悬挂本机。 警告！ 使用挂钩时，确保本机牢固悬挂，以避免掉落风险。 如果本机掉落，可能会发生事故。 挂钩 图 22 锯割步骤 警告！ ○ 在树上作业时，在眼部、头部、手部、腿部和臂部佩戴合适的防护装备并穿 上防滑安全鞋。 ○ 在操作前，请确保链条制动器可正常工作。( 第 8 页的图 3) ○ 在使用过程中，以双手紧紧抓住手柄。 ○ 从底部锯割木材时，请确保锯链未撞击到木材。 如果将本机向后推，则可能导致受伤。 ○ 在工作期间休息或工作后，务必关闭本机，并将电池从机体上取下。 始终注意工作场所和周边区域的情况， 确保没有可引起受伤、 事故或故障的物体； 如有，请事先移除。 特别是在搭建作业立足处时，请确保没有不稳定或任何可能被绊倒的物体。 确保将本机关闭 如果在未知开关是否啮合的情况下插入电池，则本机可能会意外启动，从而 导致事故发生。 安装电池（第 15 页的图 6） 如第...
  • Page 24 中文 锁定杆 1. 开关操作 开关 在 滑 动 锁 定 杆的同时开关啮合 时， 锯 链 转 动 （图 23） 。 除非正在滑动锁定杆， 否则开关不会啮合。 在开关啮合后， 只要将其按下 ， 锯链即会继续转动。 松开开关时，会施加制动使锯链停止转动。 2. 一般锯割步骤 (1) 开启电源， 同时使电锯稍微远离待锯割的木材。 仅在本机到达全速后开始锯割。 图 23 (2) 在锯割细长的木材时，将导杆的基底部分压在 木材上，然后如图 24 所示往下锯割。 (3) 在锯割较厚的木材时，将本机前部的尖状物压在木 材上，然后将尖状物作为支点，以杠杆动作进行锯...
  • Page 25 中文 3. 树枝砍伐 (1) 从立着的树木上砍下树枝 ： 粗大的树枝应先从远离树干的某点处砍伐。 首先从下面砍入三分之一，然后从上面将树枝砍下。 最 后， 把树枝的剩下部分甚至连同树干一同砍掉。 （图 28） 图 28 注意！ ○ 始终要小心以避免树枝掉落。 ○ 始终要警惕电链锯回弹。 (2) 从倒下的树上砍下树枝 ： 首先砍下 未接触地面的树枝，然后再砍下 接触地面 图 29 的那些。 在砍下接触地面的粗大树枝时，首先从上 方砍入约一半，然后从下方将树枝砍断。 （图 29） 注意！ ○ 在砍伐接触地面的树枝时，请注意不要让导杆受压力 束缚。 ○ 在最后锯割阶段，请当心原木会突然滚动。 图 30 4.
  • Page 26 中文 砍伐作业的预防注意事项 适用于大规模作业或不停机作业 本工具配有过热保护电路，以保护控制可充电电池的电子零件。 在持续使 用过程中，或在压力对工具产生的高负荷下运行时，工具温度会升高，并最 终触发过热保护电路，使工具关闭。 此时，请让工具冷却一段时间。 当温度降下来时，即可再次使用工具。 在 持续工作期间，如果必须更换可充电电池，请让工具休息约 15 分钟。 电链锯的夹紧 / 推力 始终牢牢抓紧电链锯。 此外，不要强行对电链锯施加大于必需的力。 在锯割过程中，在电链锯上 施加多余的力并不会加快锯割速度。 这样反而会拉伤电机、损害性能、损 坏或导致电机或导杆故障。 在使用装置时，应控制在锯链处于合理速度下 的范围内。 特别是，当因用力过大而使锯链停止（卡住）时，可能会导致人员受伤或装 置故障。 锯链止动爪 ○ 锯链止动爪位于链条正下方的动力头处，可进一步防止链条在断裂时撞击电 链锯用户的可能性。 ○ 当锯链被切断时，请以新的更换，具体请参阅 “安装（更换）锯链” 。 8. 剩余电池电量指示灯 剩余电池电量 可以按下剩余电池电量指示灯开关点亮 剩余电池 指示灯开关 指示灯，查看电池的剩余电量。...

  • Page 27: 打磨锯链片

    中文 表 4 指示灯状态 电池剩余电量 点亮 ； 电池剩余电量超过 75%。 点亮 ； 电池剩余电量为50%－75%。 点亮 ； 电池剩余电量为25%－50%。 点亮 ； 电池剩余电量不到 25%。 闪烁 ； 电池剩余电量即将耗尽。请尽快对电池进行充电。 闪烁 ； 因高温暂停输出从电动工具中取下电池，让电池完全冷却。 闪烁 ； 因失败或故障暂停输出。 电池可能出现故障， 请与经销商联系。 注 : 请勿强烈撞击或破坏显示面板。否则可能会导致故障。 打磨锯链片 警告！ 为防止发生事故，请始终关闭开关，并将电池从主体上取下。 注意！ 在操作锯链时，请始终佩戴厚手套。 注 : 在锯链安装于主体上时，打磨锯链并调整导杆中间位置的深度计。...
  • Page 28 中文 锉刀直径的 1/5 1. 锯片打磨 圆锉 使用直径为 4 mm 的圆锉。 圆锉应紧贴锯链片，使其直径 的四分之一延伸至锯链片顶部， 具体如图 35 所示。 将圆锉与导杆之间的角度保持 图 36 图 35 为 30°，藉此打磨锯链片，具 体如图 36 所示。 将圆锉轻轻地朝握把方向推，藉此将锯链片锉平。 在回拉锉刀时，确保圆锉未碰触到锯链。 确保以相同角度锉所有锯片，否则 会有损工具的锯割效率。正确打 磨锯片的合适角度如图 37 所示。 （圆锉为另售。 ） 图 37 2. 调整深度计 警告！ 保险杠扎带 保险杠传动连杆...

  • Page 29: 维护和检查

    中文 维护和检查 在操作后存储本机时，请对各部分进行检查和维护。 侧盖 警告！ 在维护和检查期间，请务必关闭本机，并将电池 从主体上取下。 注意！ 在操作锯链时，请始终佩戴厚手套。 1. 检查锯链 ○ 偶尔检查锯链。 如果发现任何异常，请以新的更 换，具体请参阅 “安装（更换）锯链” 。 ○ 检查链条张力，并检查其是否正确紧固。 ○ 当本机变钝时，请停止使用并进行打磨，具体可 链轮 参阅 “打磨锯链片” 。 图 43 ○ 在使用后， 请以油仔细润滑锯链和导杆， 以防生锈。 注 : 链油 在清洁侧盖、链轮、链油喷出口和导杆时，请参 喷出 见步骤“安装（更换）锯链”并取下锯链。 口 2. 清洁侧盖和链轮（图 43） 清洁并除去零件中残留的木屑和灰尘。...
  • Page 30 中文 6. 检查锯链止动爪（图 47） 侧盖 锯链止动爪的设计是为了保护操作人员在锯 链松动或被切断时免受击打。 锯链止动爪集成于侧盖中。 请检查以确认 锯链止动爪 锯链止动爪未损坏。 7. 检查安装螺钉 图 47 定期检查所有安装螺钉， 确保其被妥善拧紧。 如果发现任何螺钉松动，请立即将其重新拧 紧。 否则可能导致严重危险。 8. 维护电机 电机单元绕组是电动工具的“心脏” 。 请小心操作，确保绕组不被损坏和 / 或被油或水浸湿。 9. 清洁电池安装舱和电池（图 48） 警告！ 为防止吸入灰尘或刺激眼睛，使用吹风枪清洁时，请佩戴好安全护目镜和防 尘面罩。 用刷子或吹风枪除净木屑和灰尘，保持电锯清洁。 端子（产品） 吹风枪 吹风枪 端子 （电池） 滑槽 电池...
  • Page 31 ○ 在存储本机时，请对各零件进行清洁和维护，并在导杆上安装链条盒。 ○ 将电动工具和电池存储在温度低于 40℃且儿童无法触及之处。 注 : 存放锂离子电池 存放锂离子电池前，确保其已充满电。 电池在低电量的状态下长时间存放 (3 个月或更长 )，可能会导致电池性能劣 化，使用时间明显减少或无法进行充电。 但是，即使是使用时间明显减少的电池，通过反复充电和使用 2 ～ 5 次，有 时也可恢复使用时间。 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使用 寿命并更换新的电池。 12. 服务与维修 所有优质电动工具都将因正常使用磨损进行维修或更换部件。为确保维修 或更换的部件仅为 HiKOKI 授权的更换部件，所有维修及修理工作仅限由 HiKOKI 授权的维修中心进行。 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于 HiKOKI 牌无线电动工具的重要通知 ： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对电 池进行拆卸和改动（例如拆卸和更换电池组件或其他内部部件） ，那么我们无 法保证我们无线电动工具的安全性和使用性能。...

  • Page 32: 故障排除

    中文 故障排除 警告！ ● 为避免意外启动造成人身伤害，在进行任何调整之前，请关闭开关并从电源 上拔下插头或从主体中取出电池。 ● 所有电气或机械维修仅可由有资格的维修技术人员进行。联系 HiKOKI 授权 服务中心。 现象 可能的原因 解决办法 电机发出声音，但 链条制动器可能已启用。 将链条制动器朝身前拉以释 锯链 ... 放。 ○ 不动 锯链张力过大。 检查锯链张力，如果过紧， ○ 不能自由移动 请松开。 锯链从链轮中脱出。 检查锯链是否妥善啮合在链 轮中。 侧盖中 ... 清洁侧盖。 → 锯屑堵塞 → 异物积聚 导杆凹槽中 ... 清洁导杆凹槽和油孔。...

  • Page 33: 选择附件

    中文 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系 HiKOKI 授权服务中心。 6697724 90PX-040X (3/8 × 10") 90PX-045X (3/8 × 12") 6698582 104MLEA041 (10") 124MLEA041 (12") 10" : 379896 12" : 380067 BSL36A18 BSL36B18 10" : 379898 12" : 377207 UC18YSL3 (14.4V－18V) 957681 329897 6698688...

  • Page 34: Symbols

    English CONTENTS SYMBOLS ....................34 WHAT IS WHAT? (Fig. 1) ................35 GENERAL POWER TOOL SAFETY WARNINGS ........36 CORDLESS CHAIN SAW SAFETY WARNINGS ......... 39 ADDITIONAL SAFETY WARNINGS ............. 41 CAUTION ON LITHIUM-ION BATTERY ............43 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ...... 45 USB DEVICE CONNECTION PRECAUTIONS ..........

  • Page 35: What Is What? (Fig. 1)

    English WHAT IS WHAT? (Fig. 1) Battery (sold separately): Power source to drive the unit. Switch: Device activated by the fi nger. Lock-off lever: Lever that prevents the accidental operation of the trigger. Chain brake: Device for stopping or locking the saw chain. Side cover: Protective cover to the guide bar, saw chain, clutch and sprocket when the chain saw is in use.

  • Page 36: General Power Tool Safety Warnings

    English WARNING This chain saw (CS3625DC / CS3630DC) is designed especially for tree care and surgery. Only persons trained in tree care and surgery may use this saw. Observe all literature, procedures and recommendations from the relevant professional organization. Failure to do so constitutes a high accident risk.
  • Page 37 English If operating a power tool in a damp location is unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of electric shock. Personal safety a) Stay alert, watch what you are doing and use common sense when operating a power tool.
  • Page 38 English d) Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the hands of untrained users. e) Maintain power tools and accessories.

  • Page 39: Cordless Chain Saw Safety Warnings

    English Service a) Have your power tool serviced by a qualifi ed repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained. b) Never service damaged battery packs. Service of battery packs should only be performed by the manufacturer or authorized service providers.
  • Page 40 English Follow all instructions when clearing jammed material, storing or servicing the chain saw. Make sure the switch is off and the battery pack is removed. Unexpected actuation of the chain saw while clearing jammed material or servicing may result serious personal injury.

  • Page 41: Additional Safety Warnings

    If the unit does not working properly, immediately stop using and request repair from your HiKOKI Authorized Service Center. Install the saw chain properly, in accordance with the instruction manual. If installed incorrectly, the saw chain will come off the guide bar and injury may occur.
  • Page 42 Remove obstacles (e.g., branches, shrubs) in advance. 14. During use, if the unit performance deteriorates, or you notice any abnormal sound or vibration, immediately switch off and discontinue use, and return to your HiKOKI Authorized Service Center for inspection or repair.

  • Page 43: Caution On Lithium-Ion Battery

    English 27. Always charge the battery at a temperature of 0–40°C. A temperature of less than 0°C will result in over charging which is dangerous. The battery cannot be charged at a temperature greater than 40°C. The most suitable temperature for charging is that of 20–25°C. 28.
  • Page 44 English If the tool is overloaded, the motor may stop. In this case, release the switch of tool and eliminate causes of overloading. After that, you can use it again. If the battery is overheated under overload work, the battery power may stop. In this case, stop using the battery and let the battery cool.

  • Page 45: Regarding Lithium-Ion Battery Transportation

    English WARNING If an electrically conductive foreign object enters the Ventilation holes terminals of the lithium ion battery, a short-circuit may occur resulting in the risk of fi re. Please observe the Terminals following matters when storing the battery. ○ Do not place electrically conductive cuttings, nails, steel wire, copper wire or other wire in the storage case.

  • Page 46: Specifications

    English SPECIFICATIONS POWER TOOL Model CS3625DC CS3630DC Voltage 36 V Type: 90PX-040 Type: 90PX-045 Saw chain Pitch: 9.5 mm (3/8") Pitch: 9.5 mm (3/8") Gauge: 1.1 mm (0.043") Gauge: 1.1 mm (0.043") Type: 104MLEA041 Type: 124MLEA041 Guide bar Size: 250 mm Size: 300 mm (Max.

  • Page 47: Standard Accessories

    English STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories listed in the below. Table 1 CS3625DC, CS3630DC (XC) Chain case Guide bar Saw chain Oil feeder Combi box spanner APPLICATIONS ○ Cutting of timber/logs ○...

  • Page 48: Battery Removal/Installation

    English BATTERY REMOVAL/INSTALLATION Battery removal Latch Handle Hold the handle tightly and push the battery latches (2 pcs.) to remove the battery (Fig. 6). Pull out CAUTION Insert Never short-circuit the battery. Push Battery installation Battery Insert the battery while observing its polarities (Fig.
  • Page 49 English Table 2 Indications of the charge indicator lamp Lights for 0.5 seconds. Does Before Blinks not light for 0.5 seconds. Plugged into power charging (RED) (off for 0.5 seconds) source* Lights for 0.5 seconds. Does Blinks not light for 1 second. Battery capacity at less (BLUE) (off...
  • Page 50 Do not block the air vent. Otherwise the interior will overheat, reducing the charger’s performance. ○ If the cooling fan is not operating, contact a HiKOKI Authorized Service Center for repairs. Regarding the temperatures and charging time of the rechargeable battery The temperatures and charging time will become as shown in Table 3.

  • Page 51: How To Recharge Usb Device

    English Regarding electric discharge in case of new batteries, etc. As the internal chemical substance of new batteries and batteries that have not been used for an extended period is not activated, the electric discharge might be low when using them the fi...

  • Page 52: Installing (Replacing) Saw Chain

    English Select a charging method Depending on the charge method selected, either the battery is inserted into the charger or the power cord is plugged into an outlet. ○ Charging a USB device from a electrical outlet. (Fig. 8-a) ○ Charging a USB device and battery from a electrical outlet.
  • Page 53 English NOTE ○ When removing the saw chain, remove sawdust from the oil spout, oil hole, and guide bar groove. If sawdust accumulates, this may cause the unit to fail. ○ Use the correct type of saw chain in accordance with the specifi...

  • Page 54: Inspection And Preparation Prior To Use

    English Adjusting the saw chain tension (Fig. 15) ○ While lifting the guide bar tip, turn the Guide bar tip tensioning screw to adjust the saw chain tension. ○ Turn the tensioning screw to the "+" to Decrease increase the saw chain tension, and to the "-" the tension to decrease it.
  • Page 55 fi lled with the chain oil provided before use. (Fig. 18) ○ Periodically check the oil sight glass during work and replenish oil as required. ○ If the chain oil supplied runs out, use HiKOKI chain oil sold Oil sight separately or equivalent chain oil on the market. glass ○...
  • Page 56 The chain brake is an important component to ensure safe use. If you have any concern regarding the chain brake operation, request repair from your HiKOKI Authorized Service Center. The chain brake is an emergency stop device that stops the saw chain when the unit is subject to kickback etc., to reduce risk.

  • Page 57: Cutting Procedures

    English CUTTING PROCEDURES WARNING ○ When working in trees, wear appropriate protection on your eyes, head, hands, legs, and arms, as well as slip-resistant foot protection. ○ Prior to operation, ensure that chain brake works. ○ During use, grip the handle securely with both hands. (Fig. 3 on page 40) ○...
  • Page 58 English General cutting procedures Switch ON the power while keeping the saw slightly away from the wood to be cut. Start sawing only after the unit has reached full speed. When sawing a slender piece of wood, press the base section of the guide bar against the wood and saw downward as shown in Fig.
  • Page 59 English Branch cutting Cutting branches from a standing tree: A thick branch should initially be cut off at a point away from the trunk of the tree. First cut in about one third of the way from below, and then cut off the branch from above.
  • Page 60 English Precaution for cutting work For large-scale operation or non-stop work This tool comes with an over-heat protection circuit that protects the electronic parts that control the rechargeable battery. During sustained use or during operations under high loads generated by pressure against the tool, tool temperature will rise and eventually trigger the over-heat protection circuit, which will shut down the tool.

  • Page 61: Sharpening Of The Chain Blade

    English Table 4 State of lamp Battery Remaining Power Lights ; The battery remaining power is over 75%. Lights ; The battery remaining power is 50%–75%. Lights ; The battery remaining power is 25%–50%. Lights ; The battery remaining power is less than 25%. Blinks ;...
  • Page 62 English Blade sharpening Use a 4 mm diameter round fi le. 1/5 of diameter The round fi le should be held against of fi le Round fi le the chain blade so that one-fi fth of its diameter extends above the top of the blade, as shown in Fig.

  • Page 63: Maintenance And Inspection

    English If fi lings are not cleaned off , the saw chain and guide bar Depth gauge Round fi le will quickly wear while in use. jointer The depth gauge jointer can also be used when dressing with a round fi le. (Fig. 42) Fig.
  • Page 64 English Cleaning the chain brake (Fig. 46) Chain brake Use a brush to remove any swarf from the gap to the saw body. Inspecting the chain catcher (Fig. 47) The chain catcher is designed to protect the operator from being struck by the saw chain if the chain comes Fig.
  • Page 65 All quality power tools will eventually require servicing or replacement of parts because of wear from normal use. To assure that only authorized replacement parts will be used, all service and repairs must be performed by a HiKOKI AUTHORIZED SERVICE CENTER, ONLY.

  • Page 66: Troubleshooting Guide

    ● All electrical or mechanical repairs should be done only by qualifi ed service technicians. Contact HiKOKI Authorized Service Center. Symptom Possible cause Remedy The motor sounds but The chain brake may be activated.

  • Page 67: Selecting Accessories

    English SELECTING ACCESSORIES Select accessories that are suited to a specifi c task. For details contact HiKOKI Authorized Service Center. 90PX-040X (3/8 × 10") 6697724 90PX-045X (3/8 × 12") 6698582 104MLEA041 (10") 124MLEA041 (12") 10" : 379896 12" : 380067...
  • Page 68 产品中有害物质的名称及含量 有害物质 部件名称 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 （Pb） （Hg） （Cd）（Cr (VI)） （PBB） （PBDE） 外壳部件 ○ ○ ○ ○ ○ ○ 电机部件 ○ ○ ○ ○ ○ ○ 开关 × ○ ○ ○ ○ ○ 电镀部件（钢叶片等） ○ ○ ○ ○...
  • Page 72 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号：C99748521 G 发行日期：2022年 10月 中国印刷...
