Drahtlose Dmx-Übertragung Mit Quickdmx; Zusammenschalten Mehrerer Lichtsets (Master/Slave-Betrieb); Anschluss An Den Fußschalter Fp-1 Oder Fp-2 - EuroLite LED KLS-10 COMPACT LIGHT SET User Manual

1
Verbinden den DMX-Ausgang Ihres DMX-Controllers mit dem DMX-Eingang des Lichtsets.
2
Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten
Gerätes an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle
Geräte angeschlossen sind.
3
Am letzten Gerät muss das DMX-Kabel durch einen Abschlusswiderstand abgeschlossen werden.
Dazu wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal
(–) und Signal (+) ein 120-
6.4 Drahtlose DMX-Übertragung mit QuickDMX
Das Lichtset verfügt über einen weiteren DMX-Eingang für einen QuickDMX-Empfänger (separat erhältliches
Zubehör). Über diesen Anschluss lässt sich ein DMX-Steuersignal drahtlos auf das Lichtset übertragen. Der
Anschluss ist als 5-polige XLR-Einbaubuchse ausgeführt, die die benötigte Betriebspannung von 5 V für den
Empfänger zur Verfügung stellt. Durch den Einsatz der QuickDMX-Funkstrecke entfällt die aufwändige
Verkabelung zwischen dem DMX-Lichtsteuergerät und dem Lichtset.

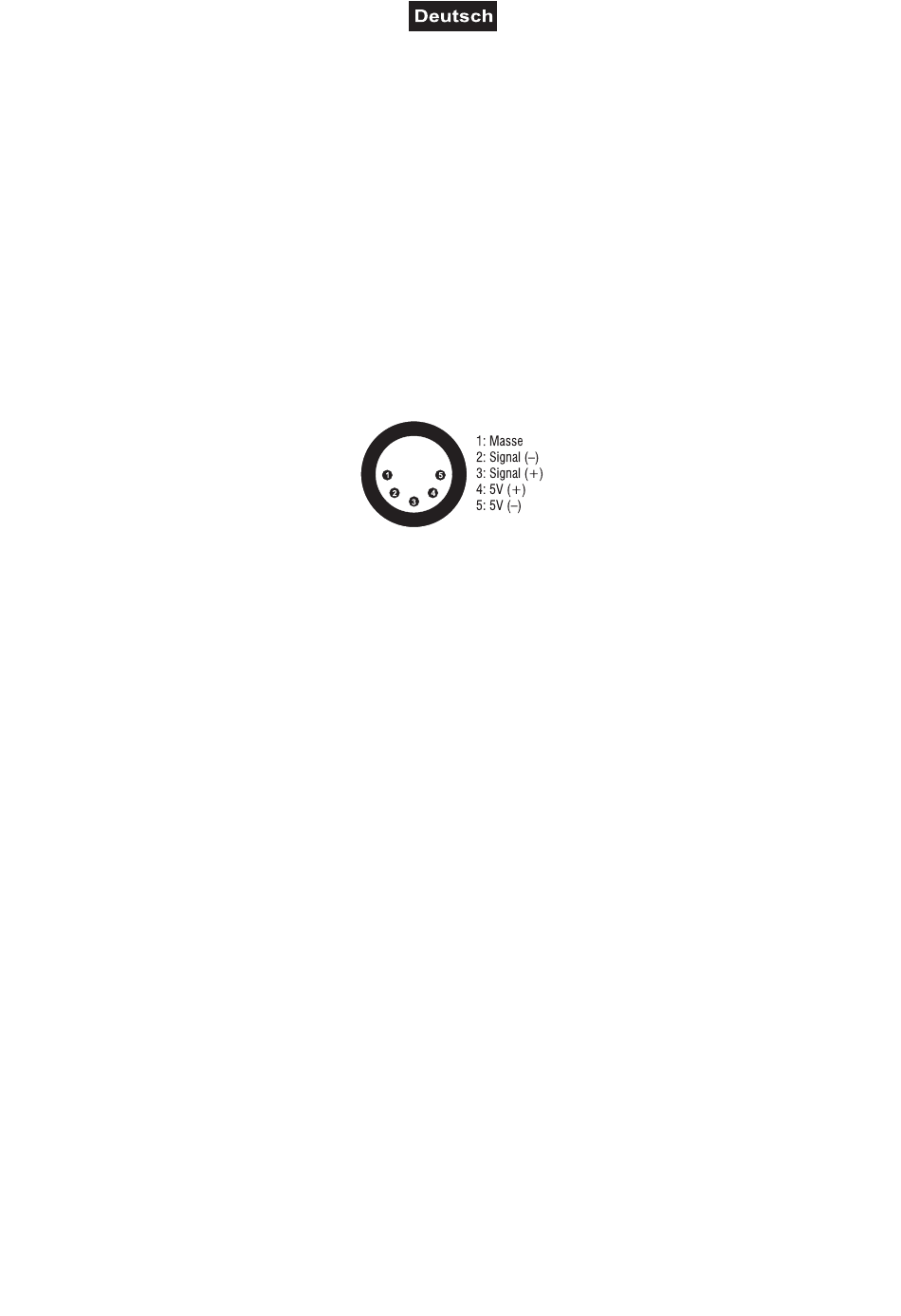

Belegung der XLR-Verbindung:

6.5 Zusammenschalten mehrerer Lichtsets (Master/Slave-Betrieb)

Es lassen sich mehrere Lichtsets zusammenschalten. Das Hauptgerät (Master) kann dann alle Nebengeräte
(Slave) synchron steuern.
1
Verbinden Sie den Anschluss DMX OUT des Hauptgeräts über ein 3-poliges XLR-Kabel mit dem
Anschluss DMX IN des ersten Nebengeräts.
2
Verbinden Sie dann den Anschluss DMX OUT des ersten Nebengeräts mit dem Anschluss DMX IN des
zweiten Nebengeräts usw., bis alle Geräte in einer Kette angeschlossen sind.
6.6 Anschluss an den Fußschalter FP-1 oder FP-2
Verbinden Sie den Anschlussstecker des Fußschalters mit der Buchse FOOT PEDAL an der Steuereinheit.
Ω -Widerstand eingelötet ist.
