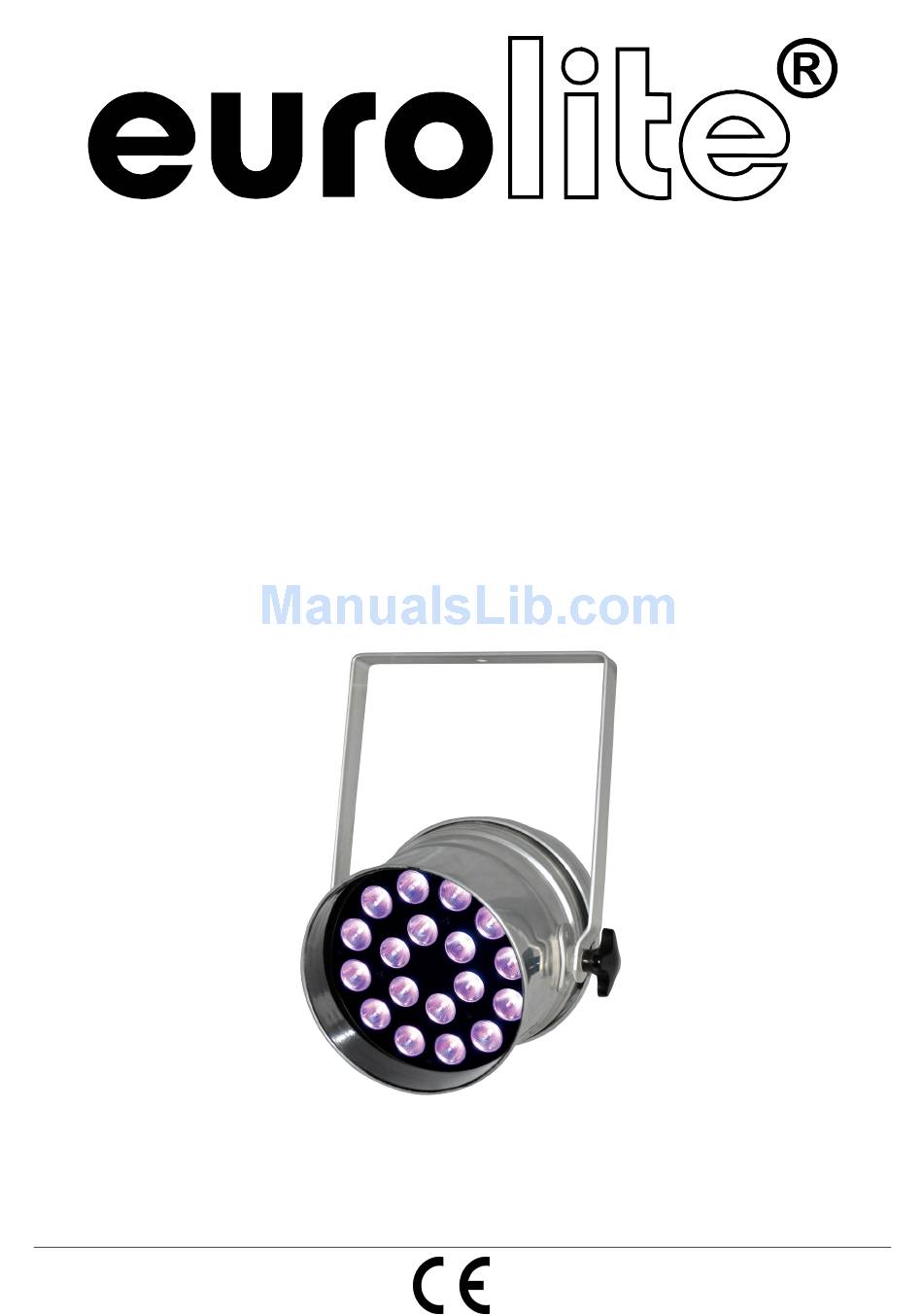

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED PAR-64 QCL Short Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummern / This user manual is valid for the article numbers: 51914042, 51914062 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/23 00064094.DOC, Version 1.0... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED PAR-64 QCL Short entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Page 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Page 6: Gerätebeschreibung
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. - Page 7 Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur.
-
Page 8: Dmx512-Ansteuerung
DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. -
Page 9: Anschluss Ans Netz
Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der EUROLITE LED PAR- 64 QCL Short den Betrieb auf. Das LED Display leuchtet auf und Sie können die gewünschten Einstellungen auswählen. -
Page 10: Einstellung Der Festen Farben
Einstellung der festen Farben Drücken Sie die MODE-Taste um die Einstellungen der festen Farben zu wählen. Wenn das Display ein C anzeigt, können Sie die gewünschte feste Farbe auswählen. (Siehe folgende Tabelle). Über die UP- oder DOWN-Taste können Sie die gewünschten Farbe eingeben. Modus: Wert: Funktion:... -
Page 11: Dmx-Modus
Modus: Wert: 001 - 512 Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED PAR-64 QCL Short über Ihren Controller ansteuern. Achtung: Am letzten Projektor muss die DMX-Leitung durch einen 120 Widerstand abgeschlossen werden damit die Geräte korrekt funktionieren. -
Page 12: Reinigung Und Wartung
4-Kanal-Modus Kanal: Wert: Funktion: 000 – 255 Rot (0 – 100%) Kanal: Wert: Funktion: 000 – 255 Grün (0 – 100%) Kanal: Wert: Funktion: 000 – 255 Blau (0 – 100%) Kanal: Wert: Funktion: 000 – 255 Kaltweiß (0 – 100%) REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! -
Page 13: Technische Daten
Mindestabstand zu entflammbaren Oberflächen: 0,5 m Mindestabstand zum angestrahlten Objekt: 0,1 m Sicherung: F 2 A, 250V Zubehör: EUROLITE DMX LED Operator 2 Best.-Nr. 70064502 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 09.11.2011 © 13/23 00064094.DOC, Version 1.0... -
Page 14: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED PAR-64 QCL Short. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Page 15 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
-
Page 16: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Page 17: Description Of The Device

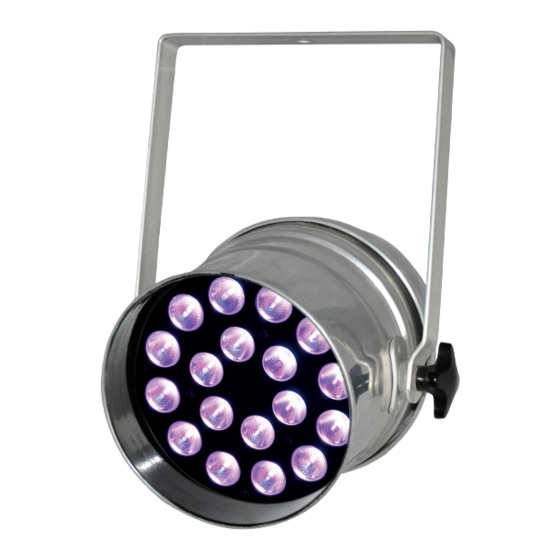

DESCRIPTION OF THE DEVICE Features Compact spot with 18 x 8 W quadcolor LEDs • Equipped with 18 4in1 LEDs in the colors red, green, blue and white • Operable in Stand-Alone Mode or DMX standard • Functions: Static colors, RGBW color blend, color change, color fade, internal programs, dimmer and strobe settings via DMX;... -
Page 18: Dmx512 Control
If the device shall be lowered from the ceiling or high joists, professional trussing systems have to be used. The device must never be fixed swinging freely in the room. Caution: Devices may cause severe injuries when crashing down! If you have doubts concerning the safety of a possible installation, do NOT install the device! Before rigging make sure that the installation area can hold a minimum point load of 10 times the device's weight. -
Page 19: Master/Slave Operation
Occupation of the XLR connection: If you are using controllers with this occupation, you can connect the DMX output of the controller directly with the DMX input of the first device in the DMX chain. If you wish to connect DMX controllers with other XLR outputs, you need to use adapter cables. -
Page 20: Operation
OPERATION After you connected the spot to the mains, the EUROLITE LED PAR-64 QCL Short starts running. The LED display lights up and you can choose the desired settings. The device has two operating modes. It can be operated in Stand Alone or in DMX-controlled mode. -
Page 21: Internal Programs, Sound Control
Mode: Value: 001 - 512 Controlling: After having addressed the LED PAR-64 QCL Short, you may now start operating it via your lighting controller. Note: It’s necessary to insert the XLR termination plug with 120 in the last lighting in the link in order to ensure proper transmission on the DMX data link. -
Page 22: Choosing A Dmx Channel Mode With 4 Or 6 Channal Occupation
In case you would rather select the 4-channel mode, press the DOWN button in order to choose the 4CH setting. Mode: Value: 6CH (default setting) DMX Protocol 6 Channel Mode (compatible with EUROLITE DMX LED Operator 2, item no. 70064502) Channel: Value: Function: 000 – 255 Red (0 – 100%) Channel:... -
Page 23: Cleaning And Maintenance
Min. distance from flammable surfaces: 0.5 m Min. distance to lighted object: 0.1 m Fuse: F 2 A, 250V Accessory: EUROLITE DMX LED Operator 2 No. 70064502 Please note: Every information is subject to change without prior notice. 09.11.2011 © 23/23 00064094.DOC, Version 1.0...
