Page 1: User Manual

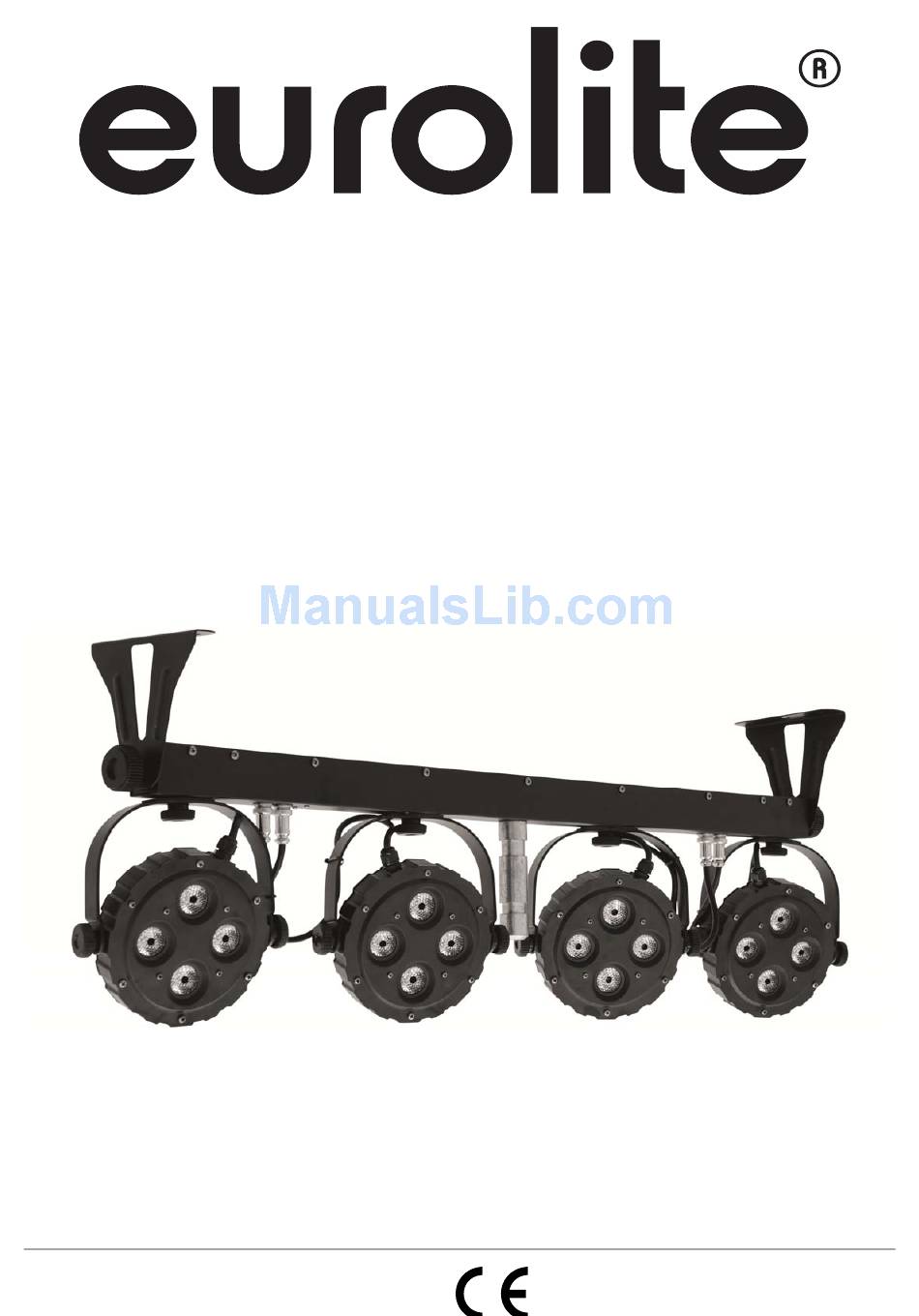

BEDIENUNGSANLEITUNG USER MANUAL LED KLS-160 COMPACT LIGHT SET Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited! -
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer/ This user manual is valid for the article number: 42109615 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/32 00075178.DOC, Version 1.0... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für das EUROLITE Kompakt-Lichtset LED KLS-160 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Page 5: Bestimmungsgemässe Verwendung
3. BESTIMMUNGSGEMÄSSE VERWENDUNG Das Kompakt-Lichtset LED KLS-160 besteht aus vier superflachen LED-Scheinwerfern und der Steuereinheit. Die Lieferung erfolgt vormontiert in einer praktischen Transporttasche. Das Set kann auf ein Leuchten-Stativ aufgesetzt oder an einer Traverse befestigt werden. Dank der integrierten Steuereinheit mit LED-Anzeige lässt sich das Lichtset allein im musikgesteuerten Modus oder im Automatikbetrieb mit prozessorgesteuerten Farbwechseln betreiben. -
Page 6: Gerätebeschreibung
4. GERÄTEBESCHREIBUNG 4.1 Features DMX-LED-Scheinwerferset mit 16 Tricolor-LEDs • Kompakte Lichtanlage mit 4 superflachen LED-Spots und einem Querträger mit integrierter DMX- Steuereinheit und Stativadapter • Absolutes Leichtgewicht bestens geeignet für mobilen Einsatz • Stativ- oder Traversenmontage • Lieferung erfolgt vormontiert in praktischer Transporttasche •... -
Page 7: Bedienelemente Und Anschlüsse
4.2 Bedienelemente und Anschlüsse Montagebügel Anschluss für den Fußschalter FP-1 Mikrofon zur Musiksteuerung Netzanschluss mit Sicherungshalter • Stecken Sie hier die Netzleitung ein. • Ersetzen Sie die Sicherung nur bei ausgesteck- Empfindlichkeitsregler für das Mikrofon tem Gerät und nur durch eine gleichwertige Sicherung. -
Page 8: Installation
5. INSTALLATION 5.1 Montage auf einem Stativ Für den mobilen Einsatz setzen Sie das Lichtset auf ein Leuchten-Stativ auf. Passende Artikel finden Sie im Kapitel Zubehör. Lösen Sie zunächst am Stativ die Feststellschrauben der Stellfüße. Ziehen Sie die Stellfüße aus, bis die Querstreben in einem 90°-Winkel zu den Stellfüßen stehen. -
Page 9: Scheinwerfer Ausrichten
Es dürfen nur Sicherungsseile gemäß DIN 56927, Schnellverbindungsglieder gemäß DIN 56927, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden. LEBENSGEFAHR! Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden! 5.3 Scheinwerfer ausrichten... -
Page 10: Inbetriebnahme
6. INBETRIEBNAHME 6.1 Anschluss ans Netz Schließen Sie das Gerät über das Netzkabel ans Netz an (230 V AC, 50 Hz ~). Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Hinweis: Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. -
Page 11: Zusammenschalten Mehrerer Lichtsets (Master/Slave-Betrieb)
6.3 Zusammenschalten mehrerer Lichtsets (Master/Slave-Betrieb) Es lassen sich mehrere Lichtsets zusammenschalten. Das Hauptgerät (Master) kann dann alle Nebengeräte (Slave) synchron steuern. Verbinden Sie den Anschluss DMX OUT des Hauptgeräts über ein 3-poliges XLR-Kabel mit dem Anschluss DMX IN des ersten Nebengeräts. Verbinden Sie dann den Anschluss DMX OUT des ersten Nebengeräts mit dem Anschluss DMX IN des zweiten Nebengeräts usw., bis alle Geräte in einer Kette angeschlossen sind. -
Page 12: Bedienung
7. BEDIENUNG Nach dem Anschluss ans Netz benötigt das Gerät eine kurze Einstellphase und ist danach betriebsbereit. Es lässt sich dann über einen DMX-Controller oder den Fußschalter FP-1 bedienen. Alternativ kann es auch ohne externe Steuerung im musikgesteuerten Modus oder im Automatikbetrieb mit prozessorgesteuerten Farbwechseln betrieben werden. -
Page 13: Fernbedienung Mit Dem Fußschalter Fp-1
Master/Slave-Betrieb mit mehreren Lichtsets Sind mehrere Lichtsets zusammengeschaltet ( 6.3), lassen sich mit dem Hauptgerät (Master) alle Nebengeräte (Slave) synchron steuern. Wählen Sie dazu am Hauptgerät die gewünschte Betriebsart (Musiksteuerung oder Automatikbetrieb) und stellen Sie jedes der Nebengeräte auf die gleiche DMX- Startadresse ein: (... - Page 14 DMX-Protokoll Kanal 1 – Voreingestellte Programme, Automatikbetrieb, Musiksteuerung DMX-Wert Funktion 000 – 009 010 – 029 Programm 1 030 – 049 Programm 2 050 – 069 Programm 3 070 – 089 Programm 4 090 – 109 Programm 5 110 – 129 Programm 6 130 –...
- Page 15 Kanal 6 – Spot 1: Helligkeit Blau DMX-Wert Funktion 000 – 255 Dimmen von 0 – 100% Kanal 7 – Spot 2: Helligkeit Rot DMX-Wert Funktion 000 – 255 Dimmen von 0 – 100% Kanal 8 – Spot 2: Helligkeit Grün DMX-Wert Funktion 000 –...
-
Page 16: Reinigung Und Wartung
8. REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Page 17: Technische Daten
5,5 kg 9.1 Zubehör EUROLITE FP-1 Fußschalter Best.-Nr. 42109710 EUROLITE DMX LED Operator 4 Controller Best.-Nr. 70064504 EUROLITE DMX LED Operator IR2DMX + IR-FB Best.-Nr. 70064512 EUROLITE STV-40-WOT Alustativ Best.-Nr. 59007002 Saveking Sicherungsseil 3x600 schwarz Best.-Nr. 58010252 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. -
Page 18: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen the EUROLITE compact light set LED KLS-160. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Page 19 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
-
Page 20: Operating Determinations
3. OPERATING DETERMINATIONS The compact light set LED KLS-160 consists of four slimline LED spots and the control unit. The set comes pre-assembled in a pratical transport bag. It can be placed on a lighting stand or mounted to a truss. -
Page 21: Discription
4. DISCRIPTION 4.1 Features DMX LED spotlight set with with 16 tri-color LEDs • Compact LED light set with 4 slimline spots and crossbar with integrated DMX control unit and stand adaptor • Ultra-light ideally suited for mobile use • Mounts to stands and truss systems •... -
Page 22: Operating Elements And Connections
4.2 Operating elements and connections Mounting brackets Connector for the foot pedal FP-1 Microphone for sound-controlled operation Power input with fuse holder • Used to plug the supplied power cord in. • Only replace the fuse when the device is Sensitivity control for the microphone disconnected from mains. -
Page 23: Mounting On A Stand
5. MOUNTING 5.1 Mounting on a stand For mobile use place the light set on a lighting stand. Suitable items can be found in chapter Accessories. On the stand, the fixation screws of the legs. Pull out the legs until the cross struts stand at a 90° angle to the legs. -
Page 24: Aligning The Spots
5.3 Aligning the spots To align the spots, release the fixation screws. Adjust the desired inclination of the spots and then fasten the screws again. 24/32 00075178.DOC, Version 1.0... -
Page 25: Making The Connections
6. MAKING THE CONNECTIONS 6.1 Connection with the mains Connect the device to the mains with the power plug (230 V AC, 50 Hz ~). The occupation of the connection cables is as follows: Cable International Brown Live Blue Neutral Yellow/Green Earth Attention! The earth has to be connected! If the device will be directly connected with the local power... -
Page 26: Interconnecting Several Light Sets (Master/Slave Operation)
6.3 Interconnecting several light sets (master/slave operation) Several light sets may be interconnected. Then all slave units can be synchronized and controlled with the master unit. Connect the jack DMX OUT of the master unit via a 3-pin XLR cable to the jack DMX IN of the first slave unit. -
Page 27: Operation
7. OPERATION After connecting the unit to the mains it requires a short initialization process and is then ready for operation. It may be controlled via DMX controller or a foot pedal. Alternatively, it can be operated without external control in sound-controlled mode or in automatic mode with processor-controlled color changes. The operating modes can be selected by means of the display and the control buttons. -
Page 28: Remote Control With The Foot Pedal Fp-1
Master/slave operation with several light sets When several light sets are interconnected ( 6.3), the slave units can be synchronized and controlled with the master unit. For this select the desired operating mode (music control or automatic mode) at the master unit and set each slave unit to the same DMX starting address: (... - Page 29 DMX protocol Channel 1 – Preset programs, automatic mode, sound control DMX value Function 000 – 009 010 – 029 Program 1 030 – 049 Program 2 050 – 069 Program 3 070 – 089 Program 4 090 – 109 Program 5 110 –...
-
Page 30: Operation With The Dmx Led Operator 4 Or The Dmx Led Operator Ir2Dmx
Channel 7 – Spot 2: Brightness red DMX value Function 000 – 255 Dimming from 0 – 100% Channel 8 – Spot 2: Brightness green DMX value Function 000 – 255 Dimming from 0 – 100% Channel 9 – Spot 2: Brightness blue DMX value Function 000 –... -
Page 31: Cleaning And Maintenance
8. CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year. -
Page 32: Technical Specifications
5.5 kg 9.1 Accessories EUROLITE FP-1 Foot pedal No. 42109710 EUROLITE DMX LED Operator 4 controller No. 70064504 EUROLITE DMX LED Operator IR2DMX + IR RC No. 70064512 EUROLITE STV-40-WOT Aluminum stand No. 59007002 Saveking Safety bond 3x600 black No. 58010252 Please note: Every information is subject to change without prior notice.
