LED KLS-120 FX Compact Light Set
DMX-Lichteffektleiste mit 2 rotierenden LED-Derbys und 2 LED-Spots
DMX light effect bar with 2 rotating LED derbies and 2 LED spots
STAND
DMX
ALONE
STROBE
No. 42109607
www.eurolite.de
MASTER
SLAVE
(optional)
USB
REMOTE
RGBW
CONTROL
18°
90°

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LED KLS-120 FX and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for EuroLite LED KLS-120 FX

Summary of Contents for EuroLite LED KLS-120 FX

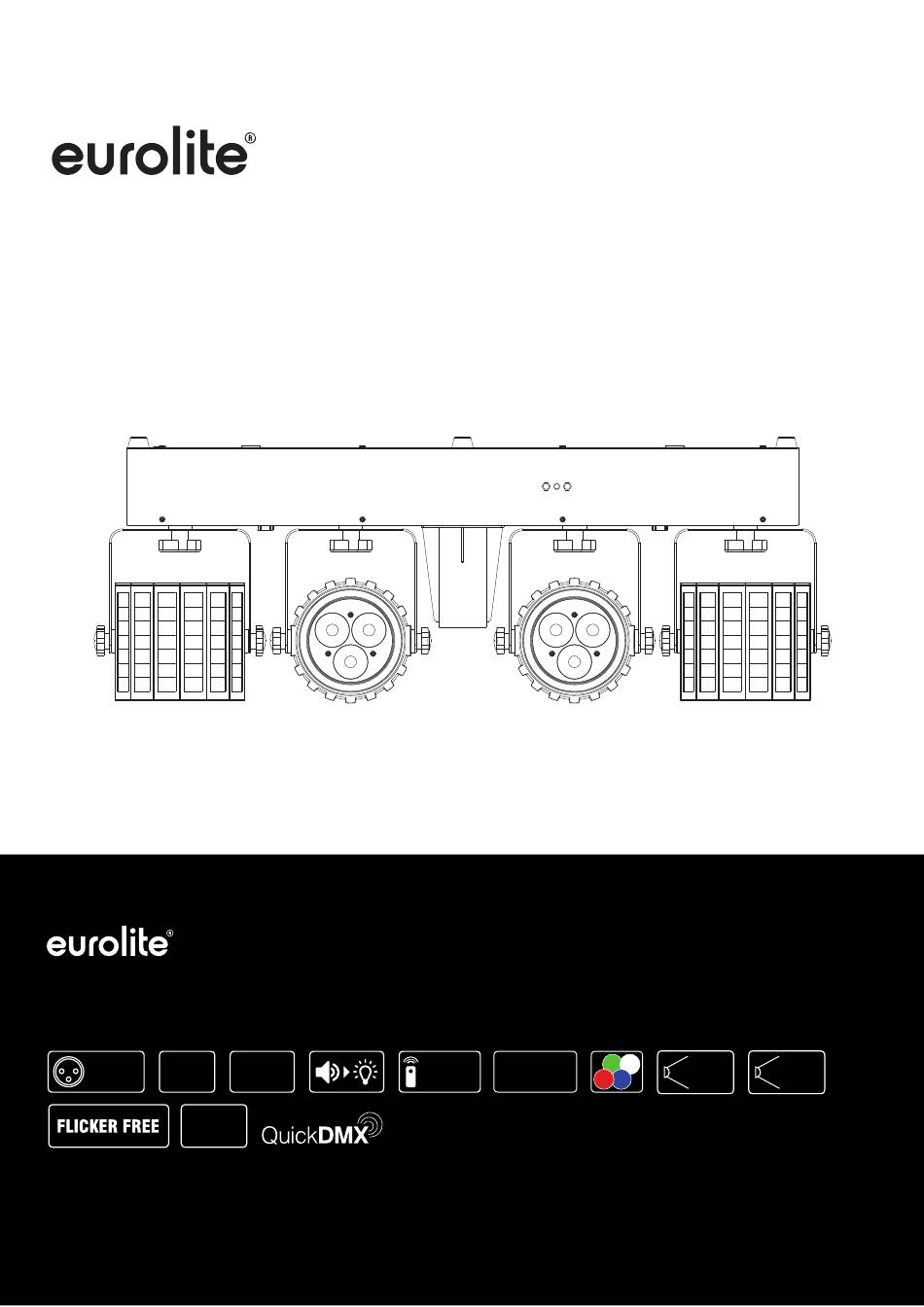

  • Page 1 KLS-120 FX Compact Light Set Bedienungsanleitung User manual LED KLS-120 FX Compact Light Set DMX-Lichteffektleiste mit 2 rotierenden LED-Derbys und 2 LED-Spots DMX light effect bar with 2 rotating LED derbies and 2 LED spots STAND MASTER REMOTE RGBW 18°...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis EINFÜHRUNG ..............................4 Produktmerkmale SICHERHEITSHINWEISE ..........................5 GERÄTEBESCHREIBUNG..........................7 Vorderseite Oberseite Rückseite INSTALLATION ..............................9 Überkopfmontage Stativmontage ANSCHLÜSSE ..............................10 DMX512-Ansteuerung Drahtlose DMX-Übertragung mit QuickDMX Anschluss ans Netz BEDIENUNG ..............................11 Bedientasten Menüstruktur Standalone-Betrieb Fernbedienung IR-7 DMX-Betrieb REINIGUNG UND WARTUNG ........................18 Sicherungswechsel UMWELTSCHUTZ ............................
  • Page 3 Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 42109607 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 3/36 00128818, Version 1.1...

  • Page 4: Einführung

    2, 9, oder 21 DMX-Kanäle wählbar Adressierung und Einstellungen über Steuereinheit mit 4-stelliger LED-Anzeige • • Zusätzliche Steuermöglichkeit über EUROLITE IR-7 Fernsteuerung, im Lieferumfang enthalten • Zusätzliche Gummifüße wenn das LED-Kompakt-Lichtset auf den Boden gestellt werden soll • Reine Konvektionskühlung über Kühlrippen, keine Lüfter, besonders leise im Betrieb •...

  • Page 5: Sicherheitshinweise

    SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um ein LED-Kompakt-Lichtset, mit dem sich dekorative Lichteffekte erzeugen lassen.
  • Page 6 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 50 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.

  • Page 7: Gerätebeschreibung

    GERÄTEBESCHREIBUNG Vorderseite (1) Gummifüße (5) Stativhülse (2) Infrarotsensor für die Fernbedienung (6) Spots mit 4-W-RGBW Mischung (3) Montagebügel (7) Derbys 3-W-LEDs (RGBW) (4) Feststellschrauben Oberseite (8) Gewinde für Montage einer Traversenklammer 7/36 00128818, Version 1.1...

  • Page 8: Rückseite

    Rückseite 11 12 13 15 16 (9) LED-Anzeige mit Bedientasten (14) Netzausgang (10) Mikrofon (15) Sicherung (11) DMX-Eingang (16) Netzanschluss (12) DMX-Ausgang (17) Fangsicherung (13) USB-Buchse für QuickDMX- (18) Feststellschraube für Stativmontage Funkempfänger 8/36 00128818, Version 1.1...

  • Page 9: Installation

    INSTALLATION Überkopfmontage WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.

  • Page 10: Stativmontage

    Stativmontage Für den mobilen Einsatz setzen Sie das Gerät über die Hülse auf ein Stativ auf und fixieren es mit der Feststellschraube. Passende Stative finden Sie im Kapitel Zubehör. Hinweise: • Bitte achten Sie beim Aufbringen der Last auf eine gleichmäßige Lastverteilung und überschreiten Sie nicht die Traglast des Stativs.

  • Page 11: Drahtlose Dmx-Übertragung Mit Quickdmx

    Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld und die Fernbedienung EUROLITE IR- 7 oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden.

  • Page 12: Menüstruktur

    Menüstruktur Anzeige Modus Funktion 21CH d001-512 21-Kanal-Modus und Startadresse DMX-Betrieb Addr d001-512 9-Kanal-Modus und Startadresse d001-512 2-Kanal-Modus und Startadresse Farbvoreinstellungen Stat S 01 – S 15 Konstantes Leuchten in einer von 15 Farben Automatikbetrieb Auto Au01 – Au03 Automatische Programme Musiksteuerung Soun So01 –...
  • Page 13 Musiksteuerung Durch das integrierte Mikrofon lassen sich die integrierten Showprogramme im Rhythmus der Musik (bei deutlichem Bassschlag) optimal mit dem Gerät wiedergeben. Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Soun anzeigt. Bestätigen Sie mit der Taste ENTER.

  • Page 14: Fernbedienung

    Fernbedienung IR-7 Das Gerät muss für die Ansteuerung per Fernbedienung aktiviert werden. Wählen Sie dazu im Menüpunkt InFr die Einstellung on. Halten Sie beim Betätigen einer Taste die Fernbedienung immer in Richtung des Sensors auf der Gerätevorderseite. Zwischen Fernbedienung und Sensor muss Sichtverbindung bestehen. In der DMX- und der Slave-Betriebsart sind die Funktionen der Fernbedienung deaktiviert.

  • Page 15: Dmx-Betrieb

    DMX-Betrieb Anzahl der DMX-Kanäle und DMX-Startadresse einstellen Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 21 Steuerkanäle. Es kann aber auch in einen Modus mit 2 oder 9 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt werden. Damit das Gerät vom Controller angesteuert werden kann, muss außerdem die DMX- Startadresse eingestellt werden.
  • Page 16 9-Kanal-Modus Kanal Wert Funktion 000 - 255 Zunehmende Helligkeit 0 – 100% Dimmer 000 – 009 Keine Funktion Strobe-Effekt Strobe mit zunehmender 010 – 255 PAR-Spot Geschwindigkeit 0 – 100% 000 – 009 Keine Funktion 010 – 019 020 – 029 Grün 030 –...
  • Page 17 21-Kanal-Modus Kanal Wert Funktion 000 – 255 Zunehmende Helligkeit 0 – 100% Dimmer 000 – 009 Keine Funktion Strobe-Effekt 010 – 255 Strobe mit zunehmender Geschwindigkeit 0 – 100% PAR-Spot 000 – 255 Rot (0 – 100%) 000 – 255 Grün (0 –...

  • Page 18: Reinigung Und Wartung

    REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch.

  • Page 19: Technische Daten

    Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. © 23.06.2020 155 mm 625 mm Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber Best.-Nr. 58010310 OMNITRONIC BS-1 EU Boxenhochständer Best.-Nr. 60004160 EUROLITE DMX Kabel XLR 3pol 3m sw Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m sw Neutrik Best.-Nr.

  • Page 20: Introduction

    2, 9 or 21 DMX channels selectable • Addressing and setting via control panel with 4-digit LED display • Convenient wireless control via included IR remote control EUROLITE IR-7 • Additional rubber feet when the spot shall be positioned on the floor •...

  • Page 21: Safety Instructions

    SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This device is a LED compact light set for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g.
  • Page 22 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 50°C during use. Avoid contact by persons and materials. •...

  • Page 23: Description Of The Device

    DESCRIPTION OF THE DEVICE Front (1) Rubber feet (5) Stand sleeve (2) Infrared sensor for remote control (6) Spots with 4 W RGBW color blend (3) Mounting bracket (7) Derby 3 W LEDs (RGBW) (4) Fixation screws (8) Thread for truss clamp 23/36 00128818, Version 1.1...

  • Page 24: Rear

    Rear 11 12 13 15 16 (9) LED display with operating buttons (15) Fuse (10) Microphone (16) Power supply (11) DMX input (17) Safety eyelet (12) DMX output (18) Fixation screw for mounting on a stand (13) USB port for QuickDMX receiver (14) Power out 24/36 00128818, Version 1.1...

  • Page 25: Installation

    INSTALLATION Overhead rigging WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations.

  • Page 26: Mounting On A Stand

    Mounting on a stand For mobile use, place the light set on a stand via the sleeve and fasten the fixation screw. Suitable stands can be found in chapter Accessories. Notes: • Please make sure the load is installed in a balanced way and the carrying capacity of the stand is not exceeded.

  • Page 27: Connection To The Mains

    The operating modes can be selected by means of the display and the control buttons. All settings remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone mode via the control board and the EUROLITE IR-7 remote control or in DMX-controlled mode via any commercial DMX controller.

  • Page 28: Menu Structure

    Menu structure Display Mode Function 21CH d001-512 21-channel mode and start address DMX mode Addr d001-512 9-channel mode and start address d001-512 2-channel mode and start address Preset colors Stat S 01 – S 15 Constant lighting in one of 15 colors Automatic mode Auto Au 01 –...
  • Page 29 Sound control Via the integrated microphone the unit can perfectly reproduce the show programs to the rhythm of the music (sufficient bass provided). Press the MENU button so many times until Soun is indicated in the display. Confirm with the ENTER button.

  • Page 30: Remote Control

    Remote control IR-7 The device must be activated for remote control. For this, set menu item InFr to on. When actuating a button, always direct the remote control towards the sensor. There must be no obstacles between remote control and the sensor. Button Function BLACKOUT...

  • Page 31: Dmx Operation

    DMX operation Setting the number of DMX channels and the DMX starting address For operation with a controller with DMX512 protocol, the device is equipped with 21 control channels. However, it can also be switched to a mode with 2 or 9 channels if different functions are required. To be able to operate the device with a DMX controller, the DMX starting address must be set.
  • Page 32 9-channel mode Channel Value Function 000 - 255 Increasing brightness 0 – 100 % Master dimmer 000 – 009 No function Strobe effect Strobe with increasing 010 – 255 PAR spot speed 0 - 100% 000 – 009 No function 010 –...
  • Page 33 21-channel mode Channel Value Function 000 – 255 Increasing brightness 0 – 100 % Master dimmer 000 – 009 No function Strobe effect 010 – 255 Strobe with increasing speed 0 - 100% PAR spot 000 – 255 Red (0 – 100%) 000 –...

  • Page 34: Cleaning And Maintenance

    CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lenses, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth.

  • Page 35: Technical Specifications

    All information is subject to change without prior notice. © 23.06.2020 155 mm 625 mm Accessories EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE Safety Bond A 3x600mm up to 5kg, silver No. 58010310 OMNITRONIC BS-1 EU Loudspeaker Stand No. 60004160 EUROLITE DMX cable XLR 3pin 3m bk No. 3022785H PSSO DMX cable XLR 3pin 3m bk Neutrik No.
  • Page 36 Eurolite is a brand of Steinigke Showtechnic GmbH · Andreas-Bauer-Str. 5 · 97297 Waldbüttelbrunn Germany D00128818 Version 1.1 Publ. 23/06/2020...
