TELECO AUTOMATION TRPRD868G01T Quick Start Manual

IT - RICEVITORE RADIO PER IL CONTROLLO DI UN MOTORE 110-230VAC, CON FINECORSA INTEGRATO E
POTENZA MASSIMA 350W

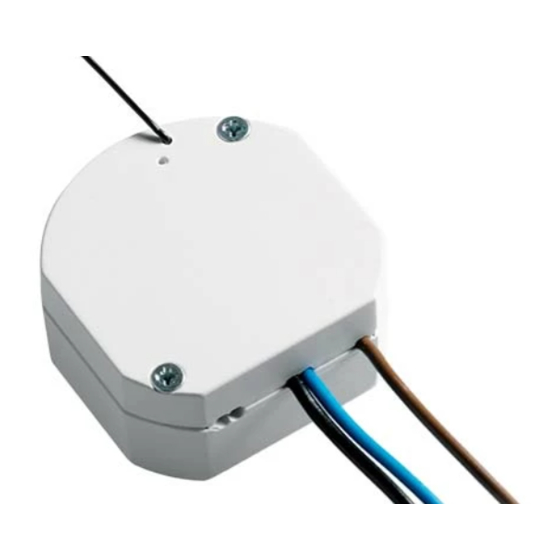

EN - RADIO RECEIVER CONTROLLING A 110-230VAC MOTOR, WITH INTEGRATED LIMIT SWITCH AND MAXIMUM
POWER 350W
FR - RÉCEPTEUR RADIO POUR LA COMMANDE D'UN MOTEUR 110-230VAC, AVEC FIN DE COURSE INTÉGRÉE
ET PUISSANCE MAXIMALE DE 350W
DE - FUNKEMPFÄNGER ZUR STEUERUNG EINES 110-230V-MOTORS MIT INTEGRIERTER ARRETIERUNG UND
MAXIMALLEISTUNG VON 350W
IT - Codice prodotto EN - Product code
TRPRD868G01T
IT -
Pulsante APRE - STOP - CHIUDE
EN -
OPEN - STOP - CLOSE Push-button
FR -
Bouton-poussoir OUVRE - STOP - FERME
DE -
Taster AUF - STOP - ZU
P1
Marrone/Brown
Marron/Braun
L
N
Blu/Blue
Bleu/Blau
IT
1
ALIMENTAZIONE (FASE)
2
ALIMENTAZIONE (NEUTRO)
3
SALITA MOTORE
4
DISCESA MOTORE
5
COMUNE MOTORE
6
PULSANTE
7
COMUNE PULSANTE
TASTO DI
P1
PROGRAMMAZIONE
TRPRDxxxG01T (external push button double function)
TELECO AUTOMATION SRL
Via dell'Artigianato, 16 - 31014 Colle Umberto (TV) ITALY
TELEPHONE: +39.0438.388511 - www.telecoautomation.com
FR - Code du produit
(868.3Mhz)
Arancione/Orange
Orange/Orange
Grigio/Grey
Gris/Grau
M
COM
Ac ~
Nero/Black
Noir/Schwarz
EN
POWER SUPPLY (LIVE)
POWER SUPPLY (NEUTRAL)
MOTOR UP
MOTOR DOWN
MOTOR COMMON
PUSH-BUTTON
PUSH-BUTTON COMMON
PROGRAMMING BUTTON
This document is the property of Teleco Automation Srl, which reserves all reproduction and copyrights
DE - Artikelnummer
TRPRD916G01T
P1
6 4 3 2 1
7
5
FR
ALIMENTATION (PHASE)
ALIMENTATION (NEUTRE)
MONTÉE MOTEUR
DESCENTE MOTEUR
COMMUN MOTEUR
BOUTON-POUSSOIR
BOUTON COMMUN
BOUTON DE PROGRAMMATION
DOC.: T1030.01
(916Mhz)
Antenna/Aerial
Antenne/Antenne
Marrone/Brown
Marron/Braun
Alimentazione
L
Power supply
Alimentation
N
Stromversorgung
Blu/Blue
Bleu/Blau
DE
STROMVERSORGUNG (PHASE)
STROMVERSORGUNG (NEUTRAL)
MOTOR AUF
MOTOR AB
GEMEINSAN ANSCHLUSS MOTOR
TASTER
GEMEINSAMER ANSCHLUSS TASTER
PROGRAMMIERUNGSTASTE
DATE: 01/03/23
