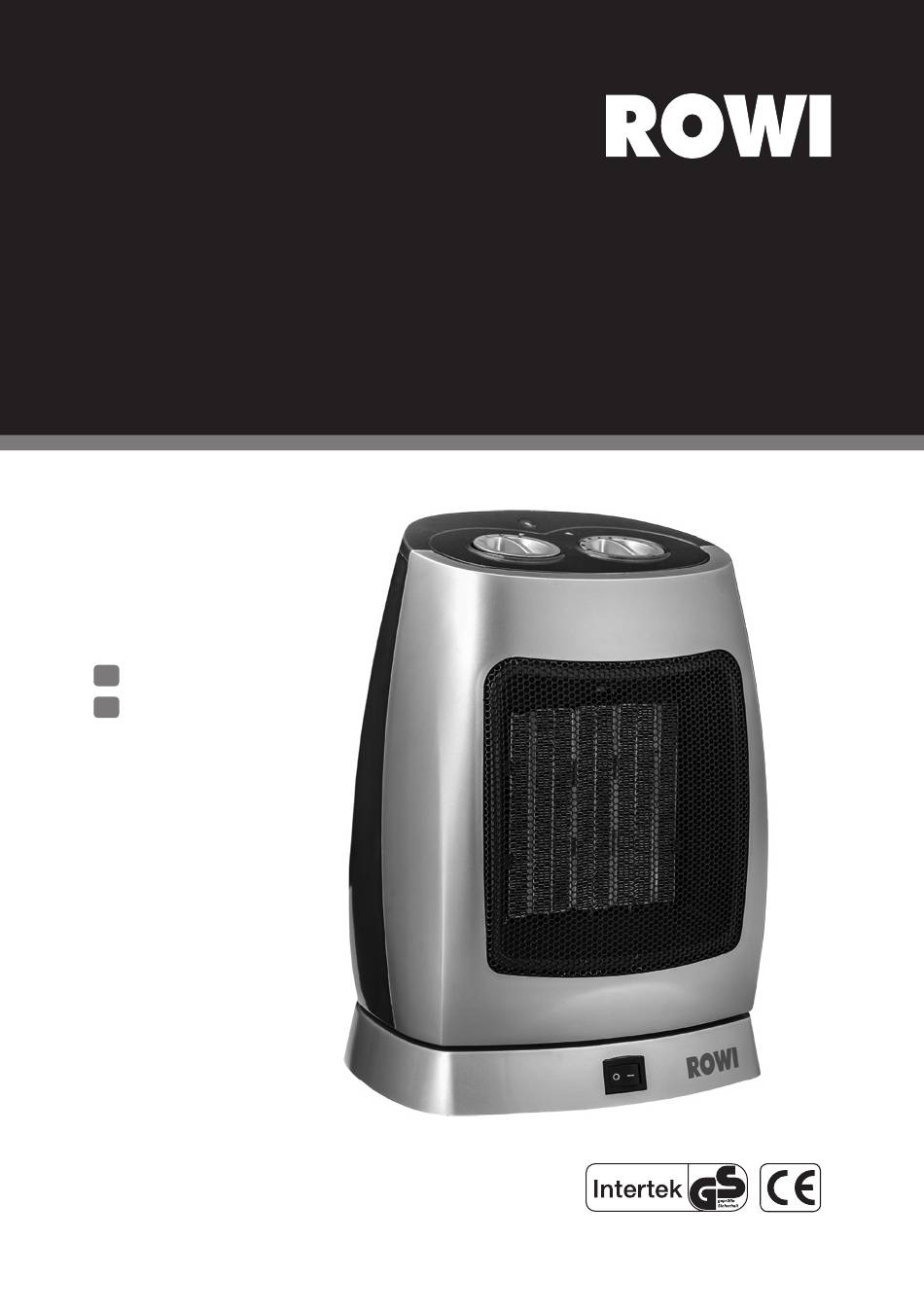

- Page 1 HKH 1500/3/2 O Artikel-Nummer: 1 03 03 0124 Bedienungsanleitung Operating Instructions...
- Page 2 Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Heizlüfters erlauben.
-
Page 3: Table Of Contents
Inhaltsverzeichnis Konformitätserklärung Produktbeschreibung Allgemeines Typenschild Anwendungsbereich und bestimmungsgemäße Verwendung Produktsicherheit Technische Daten Untersagte Anwendungsbereiche Sicherheitsinformationen 1.7.1 Allgemeine Sicherheitshinweise 1.7.2 Spezifische Sicherheitshinweise Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfanges Aufbewahren der Originalverpackung Aufstellen des Gerätes Betriebsanleitung Geräteübersicht Inbetriebnahme und Bedienung Einstellung der Temperatur Abschalten des Gerätes Lagerung... -
Page 4: Konformitätserklärung
Gerät aufgrund seiner Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicher heits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bezeichnung des Gerätes: HKH 1500/3/2 O Keramik-Heizlüfter 1500 W, Oszillation Artikel-Nummer: 1 03 03 0124 Einschlägige EG-Richtlinien:... -
Page 5: Produktbeschreibung

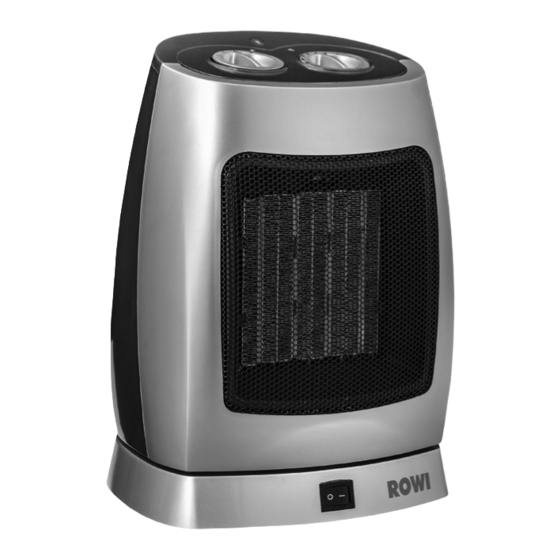

Produktbeschreibung Allgemeines Der Keramik-Heizlüfter 1500 W eignet sich für den individuellen Einsatz in geschlossen und trockenen Räumen. Ein leistungsstarker Lüfter verteilt die erwärmte Luft im Raum und sorgt somit insbesondere in der Übergangszeit oder an extrem kalten Tagen schnell für eine angenehme Raumtemperatur. -
Page 6: Technische Daten
Umkippschutz Der Umkippschutz wird ausgelöst sobald das Gerät einen bestimmten Neigungswinkel überschreitet. Dabei schaltet sich das Gerät automatisch aus. Um das Gerät wieder in Betrieb zu nehmen muss dieses in senkrechter Position stehen. Technische Daten Netzanschluss 220-240 V~50 Hz Heizleistung 1500 W (750 W/1500 W) Heizstufen 2 Stufen... -
Page 7: 1.7.1 Allgemeine Sicherheitshinweise
1.7.1 Allgemeine Sicherheitshinweise Allgemeine Sicherheits- und Unfallverhütungsvorschriften beachten. Zusätzlich zu den Hinweisen in dieser Bedienungsanleitung müssen die allgemeinen Sicherheits- und Unfall- verhütungsvorschriften des Gesetzgebers berücksichtigt werden. Bedienungsanleitung an Dritte weiterreichen. Tragen Sie dafür Sorge, dass Dritte dieses Produkt nur nach Erhalt der erforderlichen Anweisungen benutzen. Kinder fern halten und gegen Fremdbenutzung sichern. -
Page 8: 1.7.2 Spezifische Sicherheitshinweise
Netzkabel prüfen. Verwenden Sie das Gerät nicht, wenn das Netzkabel Beschädigungen aufweist. Wenden Sie sich bei einer Beschädigung des Netzkabels unbedingt an das ROWI Service-Center. Netzkabel nicht zweckentfremden. Ziehen Sie das Gerät nicht am Kabel und benutzen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. -
Page 9: Vorbereitung Des Produktes Für Den Betrieb
P Decken Sie das Gerät niemals ab, um eine Überhitzung zu vermeiden. Achten Sie unbe- dingt darauf, dass die Lufteingangs- und Luftausgangsöffnungen stets frei zugänglich sind. P Verwenden Sie dieses Heizgerät nicht mit einem Programmschalter, Zeitschalter oder irgendeiner anderen Einrichtung, die das Heizgerät automatisch einschaltet, da ansonsten Brandgefahr besteht, wenn das Heizgerät abgedeckt oder falsch aufgestellt wird. -
Page 10: Betriebsanleitung
Betriebsanleitung Geräteübersicht Abb. 1: Geräteübersicht Bezeichnung Kontrollampe Heizstufenschalter Temperaturregler (Thermostat) Oszillationsschalter Tab. 2: Gerätebeschriftung Inbetriebnahme und Bedienung Nachdem Entfernen der Verpackung kann das Gerät in Betrieb genommen werden. Gehen Sie dabei wie folgt beschrieben vor: 1. Vergewissern Sie sich, dass der Keramik-Heizlüfter in senkrechter Position steht und der Heizstufenschalter (siehe Abb. -
Page 11: Einstellung Der Temperatur
2. Schalten Sie nun das Gerät ein, indem Sie den Heizstufenschalter (siehe Abb. 2, Nr. 2) auf die gewünschte Position bringen. Dabei gilt: Aus-Stellung Befindet sich der Heizstufenschalter in dieser Position, dann ist das Gerät ausgeschaltet. Gebläsestufe Befindet sich der Heizstufenschalter in dieser Position, wird lediglich das Gebläse betrieben. -
Page 12: Wiederverpacken Für Private Transportzwecke
P Reinigen Sie das Gerät nur mit einem trockenen, weichen Tuch.Verwenden Sie auf keinen Fall scharfe und/oder kratzende Reinigungsmittel. Instandhaltung Beachten Sie, dass bei Reparatur- und Wartungsarbeiten nur Originalteile verwendet wer- den dürfen. Wenden Sie sich ggf. an das ROWI Service-Center (siehe Kapitel 5). 12/36... -
Page 13: Fehlersuche Und Reparatur
Fehlersuche und Reparatur Störung Mögliche Ursache(n) Abhilfe Gerät startet nicht. Stellen Sie sicher, dass der Kein Strom oder zu niedrige Stecker in der Steckdose Spannung. steckt. Überprüfen Sie die Netzspannung. Drehen Sie den Das Gerät ist nicht ange- Heizstufenschalter auf Position schaltet. -
Page 14: Reinigung Und Instandhaltung Durch Qualifizierte Personen
Wartungsarbeiten, die nicht in Kapitel 4.2 - 4.4 aufgeführt sind, dürfen nur durch das ROWI Service-Center (siehe Kapitel 5) durchgeführt werden. Bei Wartungsarbeiten inner- halb der ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unter- nehmen durchgeführt wurden, verfallen sämtliche Gewährleistungsansprüche. - Page 15 Service-Leistung ggf. im Rahmen der Gewährleistung abgewickelt werden. P Service-Formular anbringen Befestigen Sie das ausgefüllte Service-Formular gut sichtbar, außen auf der Transport- verpackung. P Gerät einsenden Erst nach Rücksprache mit dem ROWI Service-Center senden Sie das Gerät an folgende Adresse: ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Service-Center Augartenstraße 3...
-
Page 16: Online-Registrierung
Die Online-Registrierung Service kennt bei ROWI keine Grenzen. Deshalb bedanken wir uns mit einem umfang- reichen Online-Service bei unseren Kunden. Registrieren Sie sich und genießen Sie die vielen Vorzüge, die wir exklusiv für unsere Premium-Kunden bereithalten. Und so einfach geht’s: 1. - Page 17 Pos. Bezeichnung Artikel-Nummer Frontgitter 4 03 03 0992 Vordere Gehäuseabdeckung 4 03 03 0993 Innengehäuse 4 03 03 0994 Heizelement 4 03 03 0995 Heizstufenschalter 4 03 03 0996 Drehknopf 4 03 03 0997 Temperaturregler (Thermostat) 4 03 03 0998 Drehknopf 4 03 03 0999 Abdeckung Bedienfeld...
-
Page 18: Schaltplan
Schaltplan Überhitzungsschutz Thermostat Widerstand Synchron- Gebläse- Kontrolllampe motor motor Heizelement Abb. 3: Schaltplan Entsorgung Die Verpackung sowie sämtliche Verpackungsmaterialien bestehen aus umweltfreund- lichen, zu 100 % recyclingfähigen Materialien. Korrekte Entsorgung dieses Produkts Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. -
Page 19: Garantieerklärung
Garantieerklärung Unbeschadet der gesetzlichen Gewährleistungsansprüche gewährt der Hersteller eine Garantie gemäß den Gesetzen Ihres Landes, mindestens jedoch 1 Jahr (in Deutschland 2 Jahre). Garantiebeginn ist das Verkaufsdatum des Gerätes an den Endverbraucher. Die Garantie erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungs- fehler zurückzuführen sind. - Page 20 Dear customer, We are pleased that you have chosen a quality product made by ROWI and would like to thank you for recognizing the high standard of our company and our products. The fol- lowing pages contain important information allowing you to use your fan heater optimally and safely.
- Page 21 Table of Contents Declaration of Conformity Product Description General Type plate Area of application and intended use Product safety Technical data Prohibited areas of application Safety information 1.7.1 General safety notes 1.7.2 Specific safety notes Preparing the Product for Operation Unpacking the scope of supply Keeping the original packaging Setting up the appliance...
-
Page 22: Declaration Of Conformity
EC directives. Designation of the appliance: HKH 1500/3/2 O Ceramic Fan Heater 1500 W, Oscillation Article number: 1 03 03 0124... -
Page 23: Product Description
Product Description General The ceramic fan heater 1500 W is suitable for individual use in closed and dry rooms. A powerful fan distributes the heated air in the room, thereby quickly ensuring a pleasant room temperature, especially in transitional periods or on extremely cold days. The fan heater also has a cold air setting, allowing it to be used as a ventilator in summer. -
Page 24: Technical Data
Technical data Power supply 220-240 V~50 Hz Heat output 1500 W (750 W/1500 W) Heating levels 2 sages Room heating capacity approx. 45 m³ (assuming a room height of 2.4 m) Protection class Setup dimensions (W x D x H) 20.0 x 18.0 x 27.0 cm Product weight 1.2 kg... - Page 25 Check power cord. Do not use the appliance if the power cord shows is damaged. It is imperative to contact the ROWI Service Centre in the event of damage. Do not use power cords for other purposes. Do not pull the appliance at the cable and do not use it to pull the plug out of the socket.
-
Page 26: 1.7.2 Specific Safety Notes
Only use original accessories. For your own safety, only use accessories and addi- tional devices that are expressly recommended in the operating instructions or by the manufacturer. Do not use in explosive zones. Do not use the appliance in an explosive environment containing substances such as flammable liquids, gases and especially spray and dust mist. -
Page 27: Keeping The Original Packaging
Keeping the original packaging Keep the original packaging in a safe place over the entire service life of the product. Use the packaging for storing and transporting the appliance. Only dispose of the packaging after the product service life has come to an end. You can find information on the proper disposal in Chapter 8. -
Page 28: Start-Up And Operation
Designation Pilot lamp Heating level switch Temperature control (thermostat) Oscillation switch Tab. 2: Appliance labelling Start-up and operation The appliance can be put into operation after removing the packaging. Proceed as follows for this: 1. Make sure the ceramic fan heater is in a vertical position and the heating level switch (see Fig. -
Page 29: Switching Off The Appliance
2. Turn the temperature control (see Fig. 2, No. 3) clockwise as far as it will go. 3. Once the desired temperature has been reached, turn the temperature control anticlock- wise until you hear a distinct click. An integrated thermostat control now automatically switches the appliance on and off, thereby ensuring a more or less constant temperature. -
Page 30: Maintenance
Maintenance Note that only original parts may be used for repair and maintenance work. Contact the ROWI Service Centre if need be (see Chapter 5). Troubleshooting Fault Possible cause(s) Remedy Appliance does not Make sure the plug is plugged No power or voltage too start. -
Page 31: Cleaning And Maintenance By Qualified Persons
Warranty Scope ROWI grants the owner of this product a warranty of 24 months from the date of purchase. Material or production defects shall be rectified free of charge by the ROWI Service Centre within this period. -
Page 32: Online Registration
76698 Ubstadt-Weiher GERMANY Online registration Service knows no limits at ROWI. We would therefore like to thank our customers with a comprehensive online service. Register and enjoy the numerous advantages we provide exclusively for our premium customers. It's really easy: 1. -
Page 33: Replacement And Spare Parts
Please note that ROWI Inside is a purely online service. A postal registration is not therefore necessary. Replacement and Spare Parts Please note that some replacement parts are not available from ROWI or cannot be replaced individually. Further information can be obtained from the ROWI Service Centre. -
Page 34: Circuit Diagram
Item Designation Article number Ventilator 4 03 03 1002 4 03 03 1003 Connecting pieces 4 03 03 1004 Rear housing cover 4 03 03 1005 Metal grille 4 03 03 1006 Rear cover grille 4 03 03 1007 Fastening pieces 4 03 03 1008 Heating element housing 4 03 03 1009... -
Page 35: Disposal
Disposal The packaging and all packaging materials are made from environmentally friendly, 100 % recyclable materials. Correct disposal of this product Within the EU, this symbol indicates that this product may not be disposed of as normal household refuse. Old appliances contain valuable recyclable materials that should be sent for recycling so as not to harm the environment or human health due to uncontrolled refuse disposal. - Page 36 Contact ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher Germany www.rowi.de...
