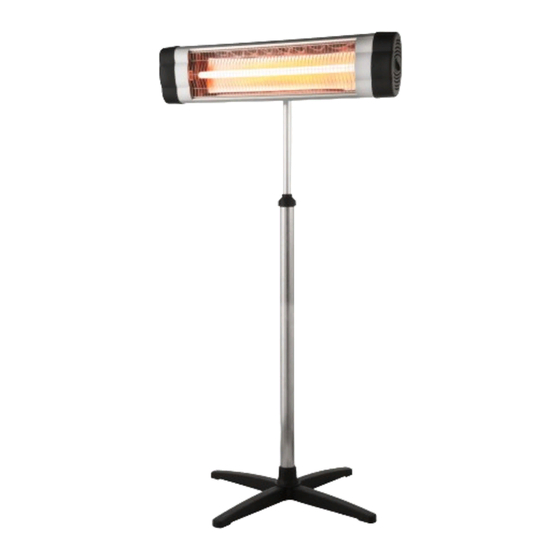

- Page 1 HIT 2000/1 Q Basic Artikel-Nummer: 1 03 03 0102 DE Originalbetriebsanleitung (1 - 20) EN Original Instructions for Use (21 - 40) FIN_103030102_DE-GB_HIT 2000-1 W Basic.indd 1 10.06.2014 10:12:45...
- Page 2 Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Terrassenheizstrahlers erlauben.
-
Page 3: Table Of Contents
Inhaltsverzeichnis Konformitätserklärung Produktbeschreibung Allgemeines Typenschild Anwendungsbereich und bestimmungsgemäße Verwendung Produktsicherheit Technische Daten Untersagte Anwendungsbereiche Sicherheitsinformationen 1.7.1 Allgemeine Sicherheitshinweise 1.7.2 Spezifische Sicherheitshinweise Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfanges Aufbewahren der Originalverpackung Aufstellen des Gerätes Betriebsanleitung Geräteübersicht Aufbau 3.2.1 Wandmontage 3.2.2 Standmontage Inbetriebnahme Lagerung... -
Page 4: Konformitätserklärung
Konformitätserklärung Hiermit erklären wir, ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3, 76698 Ubstadt-Weiher dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicher heits- und Gesundheitsanforderungen des Produktsicherheitsgesetzes (ProdSG) entspricht. -
Page 5: Produktbeschreibung
Produktbeschreibung Allgemeines Der leistungsstarke Terrassenheizstrahler mit 2000 W ist ein Universalgerät für den Einsatz im Innen- und Außenbereich. Per Drehknopf kann stufenlos die Temperatur eingestellt und ohne Vorheizen eine angenehme Wärme aufgebaut werden. Das Gerät lässt sich sowohl in der Höhe als auch am Heizkopf verstellen und ist dank stabilem Standfuß besonders komfortabel und sicher im Gebrauch. -
Page 6: Technische Daten
Umkippschutz Wird das Gerät einer zu starken Neigung ausgesetzt, wird das Gerät sofort ausgeschaltet um keinerlei Schäden hervorzurufen. Technische Daten Netzanschluss 220 V--240 V~50 Hz Heizleistung 2000 W Heizelement Quarz Heizstufen stufenlos regelbar Schutzart IP34 Schutzklasse Aufbaumaß (B x T x H) ca. - Page 7 Kinder fern halten und gegen Fremdbenutzung sichern. Lassen Sie das betriebsbereite oder betriebene Gerät niemals unbeaufsichtigt. Lassen Sie keinesfalls Kinder in dessen Nähe. Kindern ist der Gebrauch dieses Gerätes untersagt. Sichern Sie das Gerät gegen Fremdbenutzung. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anwei-...
-
Page 8: Spezifische Sicherheitshinweise
Ausschließlich Originalzubehörteile verwenden. Benutzen Sie zu Ihrer eigenen Sicher- heit nur Zubehör und Zusatzgeräte, die ausdrücklich in der Bedienungsanleitung angege- ben oder vom Hersteller empfohlen werden. Nicht im Ex-Bereich verwenden. Verwenden Sie das Gerät nicht in explosionsgefähr- deter Umgebung, in der sich Substanzen, wie z.B. brennbare Flüssigkeiten, Gase und insbesondere Farb- und Staubnebel, befinden. -
Page 9: Vorbereitung Des Produktes Für Den Betrieb
Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfangs Überprüfen Sie unverzüglich nach dem Öffnen der Verpackung, ob der Lieferumfang voll- ständig und in einwandfreiem Zustand ist. Setzen Sie sich umgehend mit Ihrem Verkäufer in Verbindung, wenn der Lieferumfang unvollständig ist oder Mängel aufweist. Nehmen Sie das Gerät nicht in Betrieb, wenn es defekt ist. -
Page 10: Betriebsanleitung
Betriebsanleitung Geräteübersicht Nr. Bezeichnung 1 Standfüße 2 Standrohr 3 Befestigungsmutter 4 Metallstange (höhenverstellbar) 5 Zubehör: Befestigung für Heizkopf (ohne Abbildung) Abb. 1a: Geräteübersicht Standfuß (Abb. modellabhängig)) Nr. Bezeichnung 1 Thermostat-Drehknopf 2 Heizelement 3 Befestigungswinkel 4 Netzkabel 5 Schutzgitter 6 Zubehör:Befestigung für Heizkopf (ohne Abbildung) Abb. -
Page 11: Aufbau
Aufbau Bevor Sie das Gerät in Betrieb nehmen, beachten Sie die Aufstell- und Sicherheitshin- weise dieser Bedienungsanleitung, besonders die unter Kapitel 2.3. 3.2.1 Wandmontage P Achten Sie, bei der Anbringung darauf, dass der Strahler weder senkrecht noch diagonal an der Wand angebracht wird, sondern stets nur waagrecht befestigt ist (siehe Abb. - Page 12 Decke Raumhöhe: 2,40 m min. 70 cm min. 100 cm min. 100 cm Boden Abb. 4: Korrekte Platzierung des Strahlers Montage an der Wand 1. Nehmen Sie das Zubehör-Kit zur Wandmontage (im Lieferumfang enthalten) heraus. 2. Zeichnen Sie die 4 Löcher der Befestigungswinkel (je 2 pro Winkel) an der Wand ein. Beachten Sie hierzu die Abstände in der Zeichnung (siehe Abb.
-
Page 13: Standmontage
3.2.2 Standmontage 1. Stecken Sie zunächst die 4 Standfüße (Abb. 1a, Nr. 1) jeweils seitlich in die mittlere Konsole. 2. Anschliessend das Standrohr (Abb. 1a, Nr. 2) in die Mitte der Standfüße setzen und mit der großen Plastikmutter alles durch Zudrehen befestigen. 3. -
Page 14: Reinigung Und Instandhaltung
Reinigung und Instandhaltung Sicherheitsmaßnahmen P Ziehen Sie unbedingt den Netzstecker aus der Steckdose, bevor Sie das Gerät warten. P Beginnen Sie mit den Instandhaltungs- und Reinigungsarbeiten erst, wenn der Infrarot- Terrassenheizstrahler vollständig abgekühlt ist. Reinigung Zum Schutz vor Verunreinigungen sollte der Terrassenheizstrahler nach jedem Gebrauch abgedeckt werden. -
Page 15: Reinigung Und Instandhaltung Durch Qualifizierte Personen
Reinigung und Instandhaltung durch qualifizierte Personen Wartungsarbeiten, die nicht in Kapitel 4.2 - 4.3 aufgeführt sind, dürfen nur durch das ROWI Service-Center (siehe Kapitel 5) durchgeführt werden. Bei Wartungsarbeiten innerhalb der ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unternehmen durchgeführt wurden, verfallen sämtliche Gewährleistungsansprüche. -
Page 16: Abwicklung
Abwicklung Sollten beim Betrieb Ihres ROWI-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor: 1. Bedienungsanleitung lesen Die meisten Funktionsstörungen werden durch eine fehlerhafte Bedienung verursacht. Lesen Sie deshalb beim Auftreten einer Funktionsstörung zunächst in der Bedienungs- anleitung nach. In Kapitel 4.3 finden Sie entsprechende Hinweise zur Beseitigung von Funktionsstörungen. -
Page 17: Garantieerklärung
Garantieerklärung Unbeschadet der gesetzlichen Gewährleistungsansprüche gewährt der Hersteller eine Garantie gemäß den Gesetzen Ihres Landes, mindestens jedoch 1 Jahr (in Deutschland 2 Jahre). Garantiebeginn ist das Verkaufsdatum des Gerätes an den Endverbraucher. Die Garantie erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. -
Page 18: Ersatz- Und Ausstattungsteile
Ersatz- und Ausstattungsteile Bitte beachten Sie, dass einige Ersatzteile nicht bei ROWI erhältlich bzw. nicht einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI Service-Center. Abb. 3a: Explosionszeichnung Pos. Bezeichnung Artikel-Nummer Hintere Abdeckung (oben) 4 03 03 1573 Schutzgitter... - Page 19 Pos. Bezeichnung Artikel-Nummer Stator 4 03 03 1584 Hintere Abdeckung (unten) 4 03 03 1585 Seitenabdeckung (links) 4 03 03 1586 Halterung Heizelement (links) 4 03 03 1587 kleine Abdeckung (links) 4 03 03 1588 Abdeckung (rechts) 4 03 03 1589 Reflektor 4 03 03 1590 Halterungswinkel...
- Page 20 HIT 2000/1 SW Basic Infrared Patio Heater 2000 W Basic Article number: 1 03 03 0102 EN Original Instructions for Use 20/40 FIN_103030102_DE-GB_HIT 2000-1 W Basic.indd 20 10.06.2014 10:12:48...
-
Page 21: Important Information
Dear customer, We are pleased that you have chosen a quality product made by ROWI and would like to thank you for recognizing the high standard of our company and our products. The following pages contain important information allowing you to use your Infrared patio heater optimally and safely. - Page 22 Table of Contents Declaration of Conformity Product Description General Type plate Area of application and intended use Product safety Technical data Prohibited areas of application Safety information 1.7.1 General safety notes 1.7.2 Specific safety notes Preparing the Product for Operation Unpacking the scope of supply Keeping the original packaging Setting up the appliance...
-
Page 23: Declaration Of Conformity
Declaration of Conformity ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3, 76698 Ubstadt-Weiher hereby declare that the device designated below, based on its design and construction, as well as in the version put into circulation by us, corresponds to the relevant, fundamental health and safety requirements of the German Product Safety Act (ProdSG). -
Page 24: Product Description
Product Description General The powerful patio heater with 2000 W is a universal appliance for use indoors and out- doors. The temperature can be set infinitely using the rotary knob, allowing a pleasant heat to form without preheating. The appliance can be adjusted for both height and at the hea- ting head. -
Page 25: Technical Data
Tip over prevention If the angle of tilt becomes too great, the appliance is immediately switched off so as not to cause any damage. Technical data Power supply 220 V--240 V~50 Hz Heat output 2000 W Heating levels infinitely controllable Heating element Quartz Degree of protection... - Page 26 Keep away from children and safeguard against unauthorized use. Never leave the appliance unattended if it is either ready for operation or operating. Do not let children come close to the appliance. The use of this appliance by children is prohibited. Safeguard the appliance against unauthorized use by third parties.
-
Page 27: Specific Safety Notes
Do not use in explosive zones. Do not use the appliance in an explosive environment containing substances such as flammable liquids, gases and especially spray and dust mist. These substances can ignite due to hot surfaces on the appliance. Pull out power plug. Pull the power plug out of the socket when not using the appliance and before all maintenance work. -
Page 28: Preparing The Product For Operation
Preparing the Product for Operation Unpacking the scope of supply Check whether the scope of supply is complete and free of defects immediately after ope- ning the packaging. Contact the seller immediately if the scope of supply is incomplete or defective. -
Page 29: Operating Instructions
Operating Instructions Appliance overview No. Designation 1 Supporting feet 2 Vertical pipe 3 Fastening nut 4 Metal rod (height adjustable) 5 Accessories: Fastening for heating head (not shown) Fig. 1a: Appliance overview, base (Fig. depends on model) No. Designation 1 Thermostat rotary knob 2 Heating element 3 Fastening bracket 4 Power cord... -
Page 30: Setup
Setup Before you put the appliance into operation, observe the installation and safety notes in these instructions for use, especially those in Chapter 2.3. 3.2.1 Wall mounting P When mounting, make sure that the radiating element is attached to the wall neither vertically nor diagonally, but is instead always fastened horizontally (see Fig. - Page 31 Decke Raumhöhe: 2,40 m min. 70 cm min. 100 cm min. 100 cm Boden Fig. 4: Correct positioning of the radiating element Mounting on the wall 1. Take out the accessories kit for the wall mounting (included in the scope of supply). 2.
-
Page 32: Stand Assembly
3.2.2 Stand assembly 1. First insert the 4 supporting feet (Fig. 1a, No. 1) into each side of the middle bracket. 2. Then place the vertical pipe (Fig. 1a, No. 2) in the middle of the supporting feet and fasten everything by screwing with the large plastic nut. 3. -
Page 33: Cleaning And Maintenance
Cleaning and Maintenance Safety measures P Always pull the mains plug out of the socket before servicing the appliance. P Only begin the maintenance or repair work once the Infrared patio heater has cooled down. Cleaning The patio heater should be covered after each use to prevent contamination by impurities. Do not cover the appliance until it has fully cooled down. -
Page 34: Cleaning And Maintenance By Qualified Persons
Maintenance work that is not listed in Chapters 4.2 - 4.3 may only be carried out by the ROWI Service Center (see Chapter 5). In the case of maintenance work within the first 24 months that has not been carried out by persons or companies authorized by ROWI, all warranty claims shall become null and void. - Page 35 2. Service Form make the service processing easier, please carefully fill out the service form enclosed with the product before contacting the ROWI Service Center. This means you have all requisite information within convenient access. 3. Phone contact Call the ROWI Service Center. You can reach the ROWI Service Team by calling: 07253 9460-40 (Monday to Friday: 7.
-
Page 36: Statement Of Guarantee
Statement of Guarantee Irrespective of the statutory warranty claims, the manufacturer shall ensure a guarantee pursuant to the laws of your country, but no less than 1 year (in Germany 2 years). The guarantee shall commence on the sales date of the appliance to the end consumer. -
Page 37: Replacement And Spare Parts
Replacement and Spare Parts Please note that some replacement parts are not available from ROWI or cannot be replaced individually. Further information can be obtained from the ROWI Service Center. Fig. 3a: Exploded view Item Designation Article number Rear cover (top) - Page 38 Item Designation Article number Stator 4 03 03 1584 Rear cover (bottom) 4 03 03 1585 Side cover (left) 4 03 03 1586 Heating element bracket (left) 4 03 03 1587 Small cover (left) 4 03 03 1588 Cover (right) 4 03 03 1589 Reflector 4 03 03 1590...
-
Page 39: Disposal
Disposal The packaging and all packaging materials are made from environmentally friendly, 100 % recyclable materials. Correct disposal of this product Within the EU, this symbol indicates that this product may not be disposed of as normal household refuse. Old appliances contain valuable recyclable materials that should be sent for recycling so as not to harm the environment or human health due to uncontrolled refuse disposal. - Page 40 Kontaktdaten ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher Telefon +49 7253 9460-0 +49 7253 9460-60 E-Mail info@rowi.de www.rowi.de 40/40 FIN_103030102_DE-GB_HIT 2000-1 W Basic.indd 40 10.06.2014 10:12:49...
