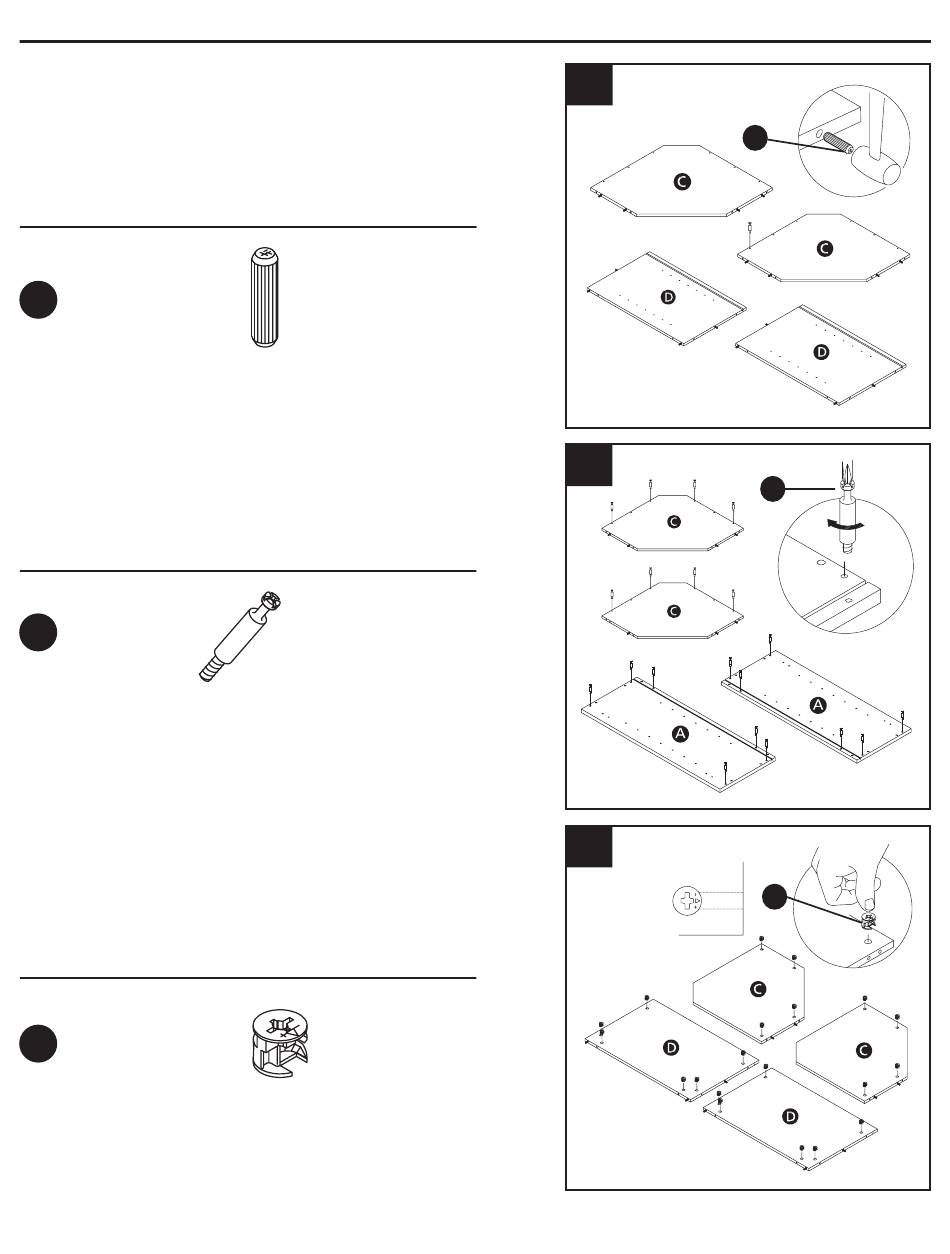

INSTRUCCIONES DE ENSAMBLAJE
1. Con un mazo de goma, golpee las espigas de
madera en las posiciones correctas según la
ilustración. Para mayor resistencia, aplique una
pequeña cantidad de pegamento para madera a
cada espiga antes de su colocación (no incluido).
Aditamentos utilizados
GG Espiga de madera
2. Con un destornillador Phillips, fije los ejes
minifijos en las posiciones correctas como se
muestra.
Aditamentos utilizados
Eje minifijo
BB
3. Inserte el cerrojo de leva minifija en las posiciones
correctas según la ilustración. Tenga en cuenta que
la marca de la flecha debe mirar hacia el orificio
taladrado como se muestra en la ilustración.
Aditamentos utilizados
Cerrojo de leva
AA
minifija
1
x 16
2
x 20
3
x 20
20
GG
BB
AA
