AS23020
ASSEMBLY INSTRUCTION
Purchase Date

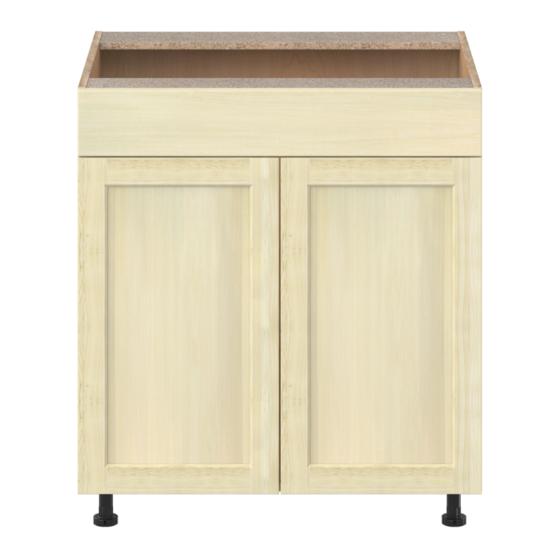

SINK BASE CABINET
ATTACH YOUR RECEIPT HERE
1
ITEM #5217212, 5217213
MODEL #SB30B, SB36B
Español p. 16
Scan for assembly video
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Project Source SB30B
Summary of Contents for Project Source SB30B
- Page 1 ITEM #5217212, 5217213 SINK BASE CABINET ASSEMBLY INSTRUCTION MODEL #SB30B, SB36B PROJECT SOURCE and logo design are ATTACH YOUR RECEIPT HERE trademarks or registered trademarks of LF, LLC. All rights reserved. Español p. 16 Scan for assembly video Serial Number...
-
Page 2: Table Of Contents
TABLE OF CONTENTS Package Contents...........................3 Hardware Contents..........................4 Safety Information..........................5 Preparation............................5 Assembly or Installation Instructions....................6 Toe-Kick Assembly Instruction......................12 Care and Maintenance..........................13 Troubleshooting..........................13 Warranty............................14 Replacement Parts..........................15... -
Page 3: Package Contents
PACKAGE CONTENTS Drawer Front PART DESCRIPTION QUANTITY LH GABLE RH GABLE BOTTOM PANEL TOP FRONT RAIL BACK RAIL BACK PANEL (PA) DOOR TOP DRAWER FRONT TOP BACK RAIL... -
Page 4: Hardware Contents
HARDWARE CONTENTS (shown actual size) Bumper 2MM Minifix Cam Lock Minifix Shaft PVC Adjustable Leg Qty. 6 Qty. 12 Qty. 12 Qty. 4 Leg Clip Hinge Mounting Plate Hinge CSK Screw 5/8 Qty. 2 Qty. 4 Qty. 4 Qty. 16 Pan Head Screw 5/8 Wooden Dowel Assembly Bracket 2... -
Page 5: Safety Information
SAFETY INFORMATION • Electric, plumbing, gas lines, and other utilities are frequently installed or embedded behind wall Where cabinets are being installed. To reduce the risk of shock, explosion or injury, turn off all gas, Electrical and water connections prior to performing any work. Shut off the power to any appliances and receptacles in the kitchen including lights at the fuse-breaker box. -
Page 6: Assembly Or Installation Instructions
ASSEMBLY INSTRUCTIONS 1. Using a rubber mallet, tap in wooden dowels in the correct positions as per the illustration. For added strength, apply a small amount of wood glue to each dowel prior to placement (not included). Hardware Used x 14 Wooden dowel 2. - Page 7 ASSEMBLY INSTRUCTIONS 4. Place the assembly bracket 1 in the correct position as per the illustration. Use the pan head as shown. screw Hardware Used Assembly bracket 1 Pan head screw 5/8 5. Using a phillips head screwdriver, attach the mounting plate as shown in the illustration.
- Page 8 ASSEMBLY INSTRUCTIONS 7. Place the bumper on the door as shown Hardware Used Bumper 2MM 8. Using a phillips head screwdriver, place the assembly bracket 2 in the desired position with pan head screw 5/8 as shown in the illustration. Be careful not to over-tighten as this may damage the product.
- Page 9 ASSEMBLY INSTRUCTIONS 10. Insert the back panel as shown in the drawing. 11. Assemble the cabinets parts as per the illustration. Using a phillips head screwdriver, rotate the minifix cam clockwise to fasten into place. Ensure all cams are locked into place before moving the cabinet. 12.
- Page 10 ASSEMBLY INSTRUCTIONS 13. Insert the assembled drawer box into the assembled cabinet box as per the illustration. 14. Mount the door on the cabinet by connecting the hinges on the door to the mounting plates on the box. Use the Hinge guide below for detailed instructions.
- Page 11 Hinge Adjustment: Side adjustment: Depth adjustment: Height adjustment: Using a Phillips screwdriver, rotate Using a Phillips screwdriver, rotate screw Using a Phillips screwdriver, rotate screw (1) clockwise to move the door (2) clockwise to move the door forward screw (3) clockwise to move the door Door Assembly left and counter-clockwise to move the and counter- clockwise to move the door...
-
Page 12: Toe-Kick Assembly Instruction
TOE-KICK ASSEMBLY INSTRUCTION STEP- 1 • Measure the back of your toe kicks as per the above diagram. Once you have determined the location of the leg clips, mark the screw hole position with a pencil. • Using a punch or drill bit, make a pilot hole in the screw hole position. -
Page 13: Care And Maintenance
MAINTENANCE • To maintain the beauty of your finish, try to avoid direct sunlight on the cabinetry for extended periods Of time. Use a window treatment to block direct sunlight if necessary. • Avoid exposing the cabinet to extreme temperatures. CARE AND CLEANING •... -
Page 14: Warranty
What project source will do under the warranty During the warranty period, project source at its discretion, will repair or replace any part or product that proves to have substantial defects in materials or workmanship, or project source will provide an equivalent replacement product. Project source reserves the right to change specifications in design and materials without notice and with no obligation to replace products that were previously manufactured. -
Page 15: Replacement Parts
866-389-8827. All warranty claims must include the model number of the product, a copy of the original receipt, and the nature of the problem. In addition, project source may at its discretion require inspection of the installation site, photography, or authorize the prepaid return of the claimed defective part. - Page 16 ARTÍCULO #5217212, 5217213 INSTRUCCIONES DE ENSAMBLAJE DEL GABINETE BASE PARA FREGADERO PROJECT SOURCE y el diseño del MODELO #SB30B, SB36B logotipo son marcas comerciales o marcas registradas de LF, LLC. Todos los derechos reservados. ADJUNTE SU RECIBO AQUÍ Vea un video del ensamblaje Número de serie...
- Page 17 ÍNDICE Contenido del paquete........................18 Aditamentos.............................19 Información de seguridad.........................20 Preparación............................20 Instrucciones de ensamblaje o instalación..................21 Instrucciones de ensamblaje del rodapié..................27 Cuidado y mantenimiento........................28 Solución de problemas........................28 Garantía............................29 Piezas de repuesto..........................30...
-
Page 18: Contenido Del Paquete
CONTENIDO DEL PAQUETE Parte frontal de la gaveta PIEZA DESCRIPCIÓN CANTIDAD GABLETE IZQUIERDO GABLETE DERECHO PANEL INFERIOR RIEL DELANTERO SUPERIOR RIEL POSTERIOR PANEL POSTERIOR PUERTA PARTE FRONTAL DE LA GAVETA SUPERIOR RIEL POSTERIOR SUPERIOR... -
Page 19: Aditamentos
ADITAMENTOS (se muestran en tamaño real) Tope de 2 mm Cerrojo de leva minifija Eje minifijo Pata ajustable de PVC Cant. 6 Cant. 12 Cant. 12 Cant. 4 Sujetador de Placa de montaje Bisagra de 105° Tornillo CSK de 5/8 la pata de bisagras Cant. -
Page 20: Información De Seguridad
INFORMACIÓN DE SEGURIDAD Es frecuente que existan líneas eléctricas, de agua, gas u otros servicios instaladas o incrustadas detrás de las paredes donde se están instalando los gabinetes. Para reducir el riesgo de descargas eléctricas, explosiones o lesiones, desconecte las conexiones de gas, electricidad y agua antes de comenzar la instalación. -
Page 21: Instrucciones De Ensamblaje O Instalación
INSTRUCCIONES DE ENSAMBLAJE 1. Con un mazo de goma, golpee las espigas de madera en las posiciones correctas según la ilustración. Para mayor resistencia, aplique una pequeña cantidad de pegamento para madera a cada espiga antes de su colocación (no incluido). Aditamentos utilizados Espiga de madera x 14... - Page 22 INSTRUCCIONES DE ENSAMBLAJE 4. Coloque el soporte para ensamblaje 1 en la posición correcta como se muestra en la ilustración. Utilice el tornillo de cabeza alomada como se muestra. Aditamentos utilizados Parte superior Soporte para ensamblaje 1 Parte superior Parte inferior Tornillo de cabeza Gablete...
- Page 23 INSTRUCCIONES DE ENSAMBLAJE 7. Coloque el tope en la puerta como se muestra. Aditamentos utilizados Tope de 2 mm Gaveta de arriba 8. Con un destornillador Phillips, coloque el soporte de ensamblaje 2 en la posición deseada con un tornillo de cabeza alomada de 5/8 como se muestra en la ilustración.
- Page 24 INSTRUCCIONES DE ENSAMBLAJE 10. Inserte el panel posterior como se muestra en el dibujo. 11. Ensamble las partes de los gabinetes como se muestra en la ilustración. Con un destornillador Phillips, gire la leva minifija en dirección de las manecillas del reloj para fijarla en su lugar. Asegúrese de que todas las levas estén trabadas en su lugar antes de mover el gabinete.
- Page 25 INSTRUCCIONES DE ENSAMBLAJE 13. Inserte la caja de la gaveta ensamblada en la caja del gabinete ensamblada como se muestra en la ilustración Parte frontal de la 14. Instale la puerta en el gabinete conectando las gaveta de accesorios bisagras de la puerta a las placas de montaje en la caja.
- Page 26 Ajuste de la bisagra Ajuste lateral: Ajuste de profundidad: Ajuste de altura: Con un destornillador Phillips, gire el Con un destornillador Phillips, gire el Con un destornillador Phillips, gire el tornillo (1) en dirección de las tornillo (2) en dirección de las manecillas tornillo (3) en dirección de las Ensamblaje manecillas del reloj para mover la...
-
Page 27: Instrucciones De Ensamblaje Del Rodapié
INSTRUCCIONES DE ENSAMBLAJE DEL RODAPIÉ PASO 1 Ancho del gabinete Ancho del gabinete Ancho del gabinete Ancho del gabinete • Mida la parte posterior de los No incluido, se vende por rodapiés como se muestra en el separado diagrama anterior. Una vez que haya determinado la ubicación de los sujetadores de las patas, marque la posición del orificio... -
Page 28: Cuidado Y Mantenimiento
MANTENIMIENTO • Para mantener la belleza del acabado, trate de evitar la luz solar directa sobre los gabinetes durante largos tiempos. Use una decoración de ventanas para bloquear la luz solar directa si es necesario. • Evite exponer el gabinete a temperaturas extremas. CUIDADO Y LIMPIEZA •... -
Page 29: Garantía
Project Source brindará un producto de reemplazo equivalente. Project Source, se reserva el derecho de cambiar las especificaciones en el diseño y en los materiales sin previo aviso y sin obligación de reemplazar productos fabricados previamente. -
Page 30: Piezas De Repuesto
Si después de la inspección, usted descubre que el producto está dañado o que le falta una pieza, no es necesario devolver la unidad a la tienda donde se hizo la compra. Póngase en contacto con Project Source.
