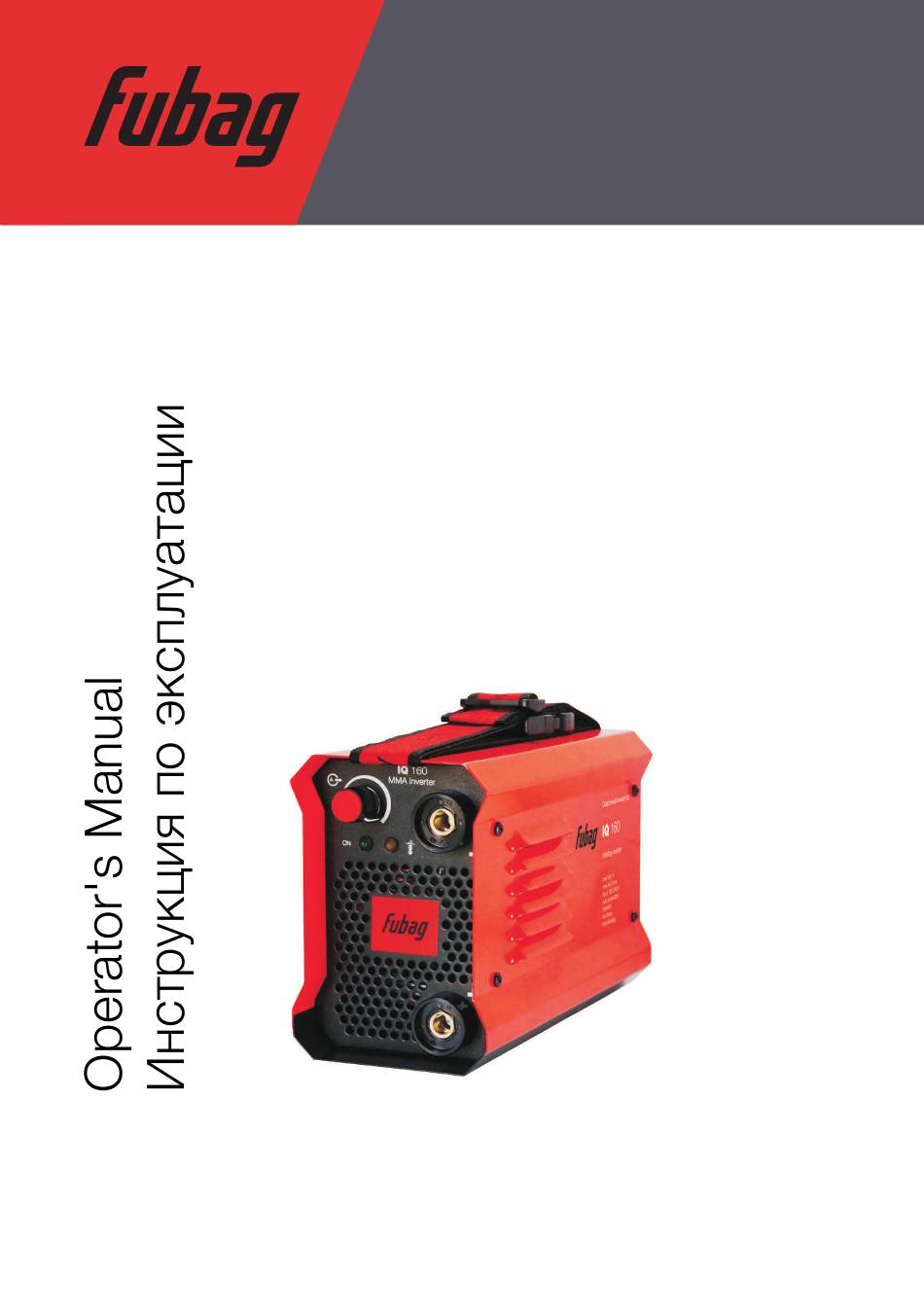

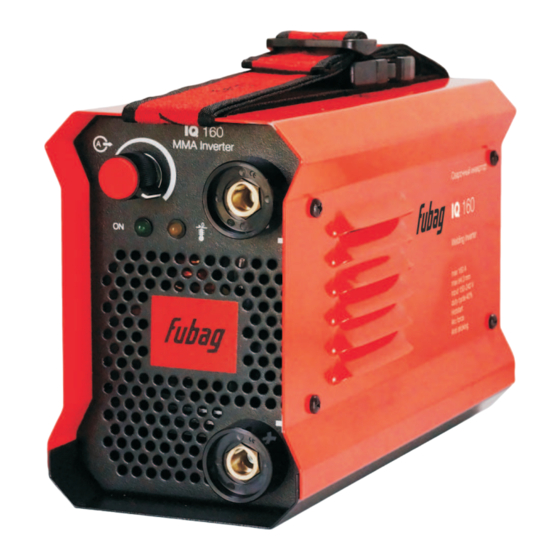

- Page 1 Инвертор сварочный Welding inverter IQ 160 IQ 180 www.fubag.ru...
- Page 2 The detailed description, safety rules and all required information necessary for proper operation and maintenance of FUBAG welding machine are provided below. Keep this instruction manual by machine and refer to it by any doubts concerning safety operation, maintenance storage and handling of FUBAG welding machine.
- Page 3 Check the connection of input and output cables and the earth (ground) connection, etc. Maintenance should be conducted by the trained personnel. The newly installed machine or the welder not in use for some time needs to be checked by multimeter have the right insulation resistance between each winding and the case.
- Page 4 2. Technical pecifications Item IQ 160 IQ 180 Rated Input Voltage, V Electrical Source Frequency, Hz Rated Input Current, A Effective Input Current, A 11,2 11,2 Rated Input Capacity, KVA No-load Voltage, V Min. Output Current, A Max.
- Page 5 4. Illustration of signs /10min @40 C - 4 -...
-
Page 6: Installation
5. The device and conditions of work Portable DC Inverter Arc Welder use the movable carton like structures: The upper part in the front is equipped with a power switch, a welding current regulation knob, power indicator light (green), abnormal indicator light (yellow), working indicator (red) while the lower part is furnished with the current output “+”... - Page 7 Connection between Welder and Power Source Connect the power source cable at the back board of the welder into the single phase 220 voltage power network with breaker; 380 voltage power sources is strictly prohibited to the welder which will severely damage the welder, otherwise the user should take the consequences for it.
-
Page 8: Operation
7. Operation Attention: The protection class DC Inverter Arc Welder is IP21S. It is forbidden to put in a finger or insert a round bar less than 12.5 mm (metal bar in particular) into the welder. No heavy force can be employed on the welder. -
Page 9: Maintenance
Basic Welding Procedure a) Connecting the power source switch, (Power Indicator Light) bright; b) Regulate the welding current potentiometer to reach the value for welding; c) Take-up the torch hand, aim at the welding seam, use the stick contact with the work piece and then the electric arc was ignited, i.e. -
Page 10: Troubleshooting
9. Troubleshooting Breakdown Analysis Solutions Improve the ventilation Bad power ventilation lead to condition. over-heat protection Yellow Indicator is on Circumstance temperature is It will automatically recover too high when the Temperature low down Using over the rated duty-cycle... -
Page 11: Complete Set Specification
. Complete Set Specification DC Inverter Arc Welder……………………………….1 set Operator's Manual…………………………………….1 set Accessories Welding Cable (fixed with Electrode Holder)……….1 set Earth cable (fixed with earth clamps)………………..1 set . Transport & torage The welder comes under the category of indoor equipment. The tolerable temperature for both transport and storage ranges from -25 to +55 and the storage environment should be dry. -
Page 12: Правила Безопасности
квалифицированный и специально обученный персонал, ознакомленный с данной инструкцией. В этой инструкции содержится описание, правила безопасности и вся необходимая информация для правильной эксплуатации сварочного аппарата FUBAG. Сохраняйте данную инструкцию и обращайтесь к ней при возникновении вопросов по безопасной эксплуатации, обслуживанию, хранению и транспортировке сварочного аппарата FUBAG. - Page 13 Инструкция по эксплуатации www.fubag.ru - Проверьте подключение входных и выходных кабелей, заземление и т.д. - Техническое обслуживание должны выполнять только квалифицированные специалисты. - Если ваш сварочный аппарат был только что установлен или к работе приступает новый оператор, следует проверить сопротивление изоляции между обмотками и...
-
Page 14: Технические Характеристики
Инструкция по эксплуатации www.fubag.ru 2. Технические характеристики Параметр IQ 160 IQ 180 Входное напряжение, В Частота, Гц Максимальный потребляемый ток, А Эффективный потребляемый ток, А 11,2 11,2 Максимальная потребляемая мощность, кВА Напряжение холостого хода, В Минимальный сварочный ток, А Максимальный сварочный ток, А... - Page 15 Инструкция по эксплуатации www.fubag.ru 4. Расшифровка пиктограмм и предупредительных знаков /10min @40 C е - 1 -...
-
Page 16: Установка И Подключение
Инструкция по эксплуатации www.fubag.ru 5. Устройство и условия работы В верхней части аппарата размещены индикатор питания (зеленый), индикатор срабатывания термозащиты (желтый) и ручка регулировки силы сварочного тока. В нижней части аппарата размещены разъемы для подключения сварочных кабелей с электрододержателем и зажимом массы. На задней панели аппарата установлен... - Page 17 Инструкция по эксплуатации www.fubag.ru Подсоединение источника питания Подсоедините электрокабель к однофазной сети электропитания 220 В с выключателем. Напряжение 380 В запрещено использовать, так как оно может серьезно повредить аппарат и иметь серьезные последствия для оператора. Внимание: Для подключения аппарата используйте розетку с заземлением.
- Page 18 Инструкция по эксплуатации www.fubag.ru 7. Сварочные работы Внимание: Класс защиты данного инверторного аппарата IP21S, что обеспечивает защиту от проникновения твердых предметов размером более 12,5 мм. 220V / 50Hz Индикатор питания Индикатор термозащиты Регулятор сварочного тока Разъем подключения кабеля зажима заземления...
-
Page 19: Техническое Обслуживание
Инструкция по эксплуатации www.fubag.ru Зачистка свариваемого материала перед выполнением сварки Металл на расстоянии 10-20 мм от шва должны быть очищены от ржавчины, маслянистой пыли, воды и краски и т.д. Сварка а) Регулировка перед проведением сварки. - Отрегулируйте сварочный ток. b) Сварка... -
Page 20: Неисправности И Их Устранение
Инструкция по эксплуатации www.fubag.ru ВНИМАНИЕ: - При проведении очистки аппарата, следует принять все меры предосторожности, чтобы избежать случайного удара электрическим током. Неквалифицированным работникам запрещено открывать корпус аппарата! - Перед проведением очистки от пыли необходимо отключить источник питания. - Никогда не перегибайте провода и не повреждайте детали при проведении очистки. -
Page 21: Хранение И Транспортировка
Инструкция по эксплуатации www.fubag.ru 10. Комплектация Инверторный аппарат..........1шт Руководство по эксплуатации.......1шт Аксессуары Кабель электрододержателя........1шт Кабель заземления (с зажимом заземления)….. 1шт 11. Хранение и транспортировка - Аппарат следует беречь от попадания воды и снега. Обратите внимание на обозначения на упаковке. Тара для хранения должна быть сухой и со свободной циркуляцией воздуха и без...
