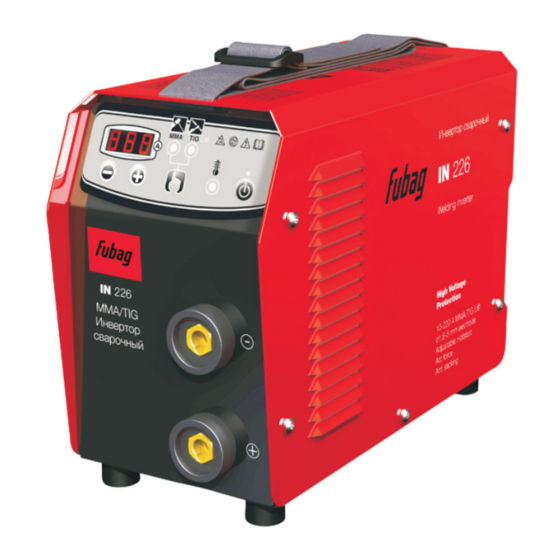

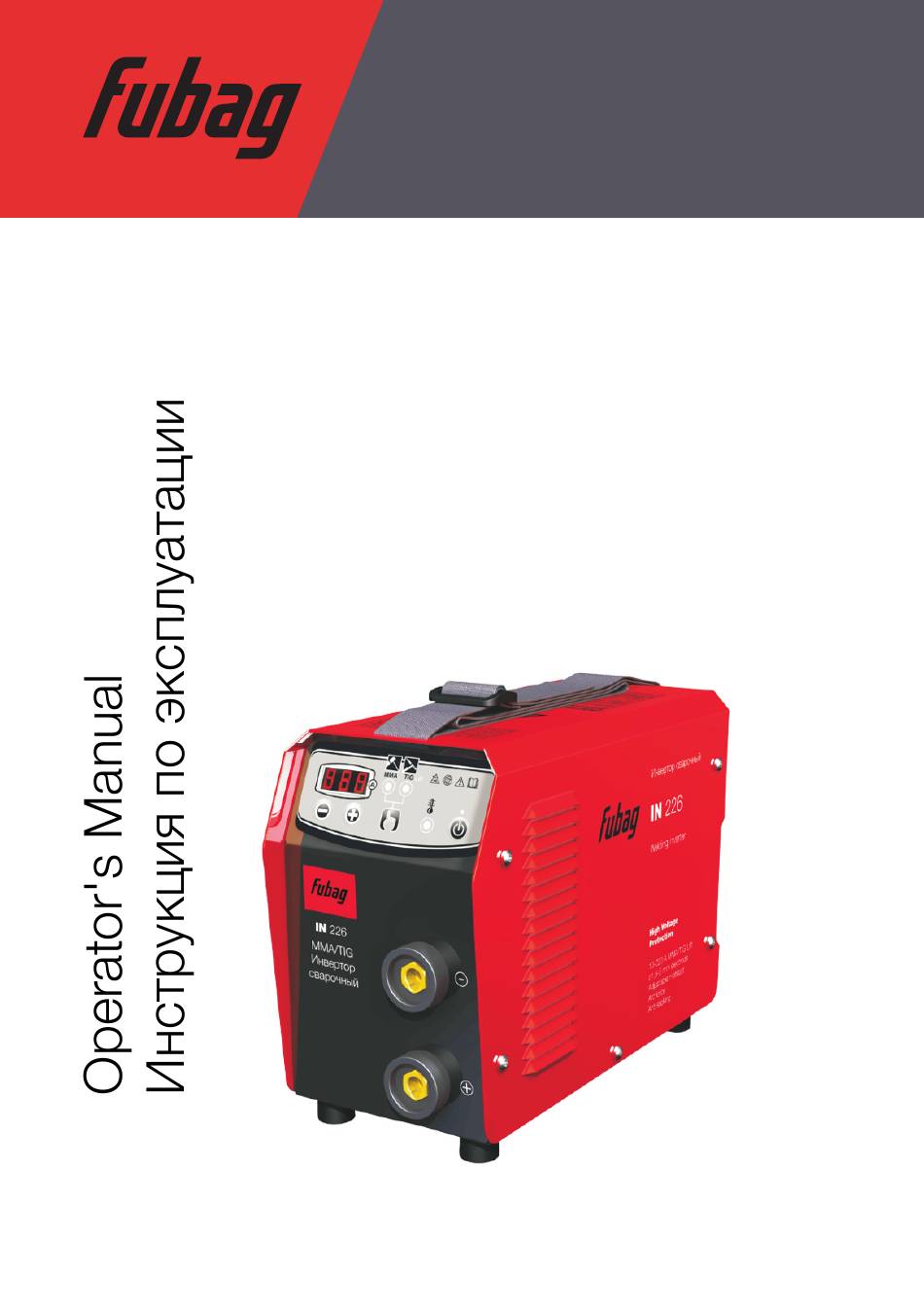

- Page 1 Èíâåðòîð ñâàðî÷íûé Welding inverter IN 176 IN 196 IN 206 IN 226 www.fubag.ru...
- Page 2 The detailed description, safety rules and all required information necessary for proper operation and maintenance of FUBAG welding machine are provided below. Keep this instruction manual by machine and refer to it by any doubts concerning safety operation, maintenance storage and handling of FUBAG welding machine.
- Page 3 Check the connection of input and output cables and the earth (ground) connection, etc. Maintenance should be conducted by the trained personnel. The newly installed machine or the welder not in use for some time needs to be checked by multimeter have the right insulation resistance between each winding and the case.
- Page 4 Model Welding current, А of duty cycle voltage, V diameter, mm EN 609741(T=40C), %/A 150-265 10-160 19/160 (MMA); 24/160 (TIG) 1,6-4,0 IN 176 150-265 10-180 25/180 (MMA); 25/180 (TIG) 1,6-4,0 IN 196 IN 206 150-265 10-200 30/200 (MMA); 30/200 (TIG)
-
Page 5: Power Supply
4. Illustration of signs IP21 X: 45%; 60%; 100% I : 160A; 140A; 110A 26,4 25,6 24,4 ower supply Inverter is delivered with a 16А plugged on a 220 (50 ) socket with earth. - Connect the earth clamp and electrode-holder cables in the quick-plugs. Respect the polarities indicated on the electrode packaging. -
Page 6: Electrode Welding
6. Electrode welding MMA mode Select the MMA position with the selector Apply the usual welding rules Adjust the wished current (display ) using the keys - he cooling takes about 2 minutes Thermal protection: the indicator lamp . -
Page 7: Maintenance
TIG m with Lift Arc function The DC TIG welding requires a protective gas (argon). Follow the steps as below : - Connect the earth clamp on the positive (+) pole. - Connect a TIG torch with valve on the negative (-) pole. -
Page 8: Troubleshooting
8. Troubleshooting 9. Transport & torage When the welder is in storage and transportation, please try to keep it from being exposed to the rain. When loading, attach ATTENTION to the welder packing. It is recommended to free it from moisture, erodible gas and dust in storage where it must be kept dry and have good ventilation. -
Page 9: Правила Безопасности
квалифицированный и специально обученный персонал, ознакомленный с данной инструкцией. В этой инструкции содержится описание, правила безопасности и вся необходимая информация для правильной эксплуатации сварочного аппарата FUBAG. Сохраняйте данную инструкцию и обращайтесь к ней при возникновении вопросов по безопасной эксплуатации, обслуживанию, хранению и транспортировке сварочного аппарата FUBAG. - Page 10 Инструкция по эксплуатации www.fubag.ru - Проверьте подключение входных и выходных кабелей, заземление и т.д. - Техническое обслуживание должны выполнять только квалифицированные специалисты. - Если ваш сварочный аппарат был только что установлен или к работе приступает новый оператор, следует проверить сопротивление изоляции между обмотками и...
-
Page 11: Технические Характеристики
Сварочный ток, А при ПВ % по EN 609741 (T=40C), Вес, кг напряжение, В электродов, мм 150-265 10-160 19/160 (MMA); 24/160 (TIG) 1,6-4,0 IN 176 IN 196 150-265 10-180 25/180 (MMA); 25/180 (TIG) 1,6-4,0 150-265 10-200 30/200 (MMA); 30/200 (TIG) -
Page 12: Подключение Питания
Инструкция по эксплуатации www.fubag.ru 4. Расшифровка пиктограмм и предупредительных знаков IP21 X: 45%; 60%; 100% I : 160A; 140A; 110A 26,4 25,6 24,4 5. Подключение питания - Сварочный аппарат необходимо подключать к розетке 16А сети 220В (50 Гц) с заземлением. - Page 13 Инструкция по эксплуатации www.fubag.ru 6. Сварочные работы Режим MMA Выберите MMA позицию селектором - Соблюдайте общепринятые правила сварки Регулировка тока (показывается на дисплее ) производится кнопками и - Оставьте аппарат включенным после сварки на 2 минуты, чтобы он достаточно охладился...
-
Page 14: Техническое Обслуживание
Инструкция по эксплуатации www.fubag.ru Р ежим аргонодуговой сварки с функцией Lift Arc Сварка TIG DC (при постоянном токе) требует использования инертного защитного газа (Аргон). Для сварки в режиме TIG: Подсоедините кабель массы к положительной клемме (+) сварочного аппарата и к... -
Page 15: Неисправности И Их Устранение
Инструкция по эксплуатации www.fubag.ru 8. Неисправности и их устранение . Хранение и транспортировка Во время транспортировки и хранения сварочного аппарата старайтесь беречь его от попадания влаги. Рекомендуется хранить сварочный аппарат в сухом, хорошо проветриваемом помещении и не подвергать его воздействию повышенной влажности, коррозионно-опасных... - Page 16 Ãîðÿ÷àÿ ëèíèÿ FUBAG òåë.: (495) 641-31-31 info@fubag.ru www.fubag.ru...
