Home Decorators Collection 102L52MBKDDW Use And Care Manual

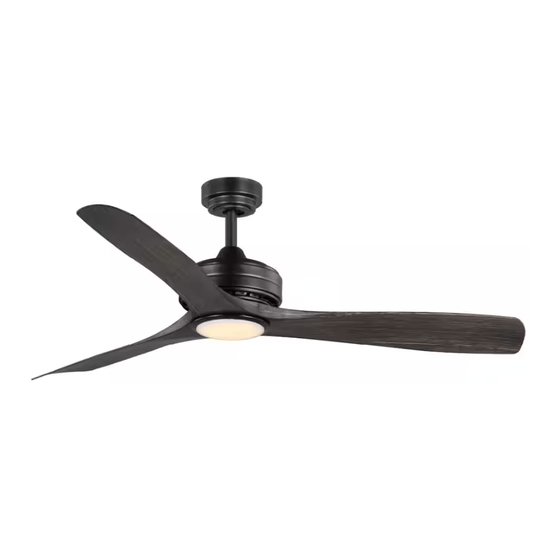

52, 60 inch ceiling fan
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Item #1005 784 170
Item #1005 712 786
Item #1005 712 742
Item #1005 712 566
Item #1005 832 068
Item #1005 712 578
Item #1005 712 813
Item #1005 712 652
USE AND CARE GUIDE
Questions, problems, missing parts? Before returning to the store,
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday.
BAYSHIRE 52 INCH CEILING FAN
BAYSHIRE 60 INCH CEILING FAN
call Home Decorators Collection Customer Service
1-844-400-FANS (3267)
HOMEDEPOT.COM/HOMEDECORATORS
THANK YOU
Model #102L52MBKDDW
Model #102L52MBKDB
Model #102L52BNDDW
Model #102L52BNLDW
Model #102L60MBKDDW
Model #102L60MBKDB
Model #102L60BNDDW
Model #102L60BNLDW

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 102L52MBKDDW and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Home Decorators Collection 102L52MBKDDW

Summary of Contents for Home Decorators Collection 102L52MBKDDW

  • Page 1 BAYSHIRE 52 INCH CEILING FAN BAYSHIRE 60 INCH CEILING FAN Questions, problems, missing parts? Before returning to the store, call Home Decorators Collection Customer Service 8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday. 1-844-400-FANS (3267) HOMEDEPOT.COM/HOMEDECORATORS...

  • Page 2: Table Of Contents

    Table of Contents Assembly ............... 7 Table of Contents ............2 Safety Information ............2 Operation ..............Warranty .................3 Care and Cleaning ............Pre-installation .............. 3 Troubleshooting ............Installation ..............FCC Statement ............Safety Information READ AND SAVE THESE INSTRUCTIONS To reduce the risk of electrical shock or fire, WARNING: do not use this fan with any solid-state fan speed con- To reduce the risk of electric shock, ensure electricity has...

  • Page 3: Warranty

    Warranty We warrant the fan motor to be free from defects in workmanship and material present at time of shipment from the factory for a period of lifetime after the date of purchase by the original purchaser. We also warrant the light kit, to be free from defects in workmanship and material present at time of shipment from the factory for a period of five years after the date of purchase by the original purchaser, excluding any glass or acrylic components and wooden blades, to be free from defects in workmanship and material at the time of ship- ment from the factory for a period of two years after the date of purchase by the original purchaser.
  • Page 4 Pre-Installation (continued) HARDWARE INCLUDED NOTE: Hardware shown to actual size PACKAGE CONTENTS Part Description Quantity Blade screw Light kit screw (preassembled) Wire nuts Cross pin (not to scale) (preassembled) Hitch pin (preassembled) Lock pin (not to scale) (preassembled) Hanger ball set screw (preassembled) Fan motor assembly coupling set screw (preassembled) Mounting bracket screw (preassembled) Remote control holder mounting screws...
  • Page 5 Pre-Installation (continued) PACKAGE CONTENTS Part Description Quantity Part Description Quantity Blade Fan motor assembly Mounting bracket Light kit plate Canopy Light kit assembly Canopy cover Light kit cover Hanger ball (preassembled) Remote control Downrod (preassembled) Remote control holder Coupling cover 12V Battery HOMEDEPOT.COM/HOMEDECORATORS Please contact 1-844-400-FANS (3267) for further assistance.

  • Page 6: Installation

    Installation MOUNTING OPTIONS To reduce the risk of fire, electric shock, or WARNING: personal injury, mount the fan to an outlet box marked acceptable for fan support. An outlet box commonly used for the support of lighting fixtures may not be acceptable for fan support and may need to be replaced.

  • Page 7: Assembly

    Assembly — Hanging the Fan Attaching the downrod to the Attaching the mounting bracket to fan motor assembly the electrical box □ Loosen the two fan motor assembly coupling set screws WARNING: To reduce the risk of fire, electric shock, or (HH) from the fan motor assembly (H) coupling.
  • Page 8 Assembly — Hanging the Fan (continued) Attaching the coupling cover, and Hanging the fan motor assembly canopy to the downrod from the mounting bracket □ Slip the coupling cover (G), canopy cover (D) and □ Lift the fan motor assembly (H) into position, and place canopy (C) onto the downrod (F).
  • Page 9 Assembly — Hanging the Fan (continued) Making the electrical connections WARNING: To avoid possible electrical shock, ensure the electricity is turned off at the circuit breaker or main fuse box before wiring. WARNING: Check to see that all connections are tight, Black White Green including the ground, and that no bare wire is visible at the...
  • Page 10 Assembly — Hanging the Fan (continued) Securing the fan motor assembly to the mounting bracket □ Remove two mounting bracket screws (II) from the mounting bracket (B). □ Attach the canopy (C) to the mounting bracket (B) by using the two mounting bracket screws (II) previously removed.
  • Page 11 Assembly — Attaching the Fan Blade Fastening the blades to the fan motor assembly □ Remove the six blade screws (AA) and six plastic blocks (LL) from the fan motor assembly (H). □ Fasten fan blades (A) to the fan motor assembly (H) one by one. Please secure the blade holder screws (AA) one by one.
  • Page 12 Assembly — Installing the Light Kit Fastening the light kit plate and light kit assembly to the fan motor assembly □ Remove three preassembled light kit screws (BB) on the fan motor assembly (H). □ Attach the light kit plate (J) to the fan motor assembly (H).

  • Page 13: Operation

    Operation REMOTE CONTROL OPERATING INSTRUCTIONS NOTE: Your new fan is already programmed with a unique code to be operated with the included handheld remote. Install a 12V battery (O) into the remote control (M). Fasten the battery cover screw (KK) after installation. To prevent damage to the remote control, remove the battery if not used for long periods of time.
  • Page 14 Operation (continued) NOTE: On start up your ceiling fan will oscillate back and forth. This is NORMAL OPERATION for DC ceiling fan as it goes through its calibration cycle. The fan is NOT DEFECTIVE. 1. Fan button. - Press and release the button to turn the fan on or off.

  • Page 15: Care And Cleaning

    Operation (continued) INSTALLING THE REMOTE CONTROL HOLDER □ Attach the remote control holder (N) with the two remote control holder mounting screws (JJ). Care and Cleaning Do not □ Check the support connections, brackets, and blade □ Do not use water when cleaning. Water could damage the attachments twice a year.

  • Page 16: Troubleshooting

    Troubleshooting WARNING: Ensure the power is off at the electrical panel box before you attempt any repairs. Refer to the section “Making the Electrical Connections” on page 9. Problem Solution Check main and branch circuit fuses or breakers. □ Check line wire connections to the fan and switch wire connections in the switch housing. □...

  • Page 17: Fcc Statement

    (1) This device may not cause harmful interference, and (2) this device must accept any interference The following responsible party designated in FCC §2.909 is responsible for this declaration: Model Number: 102L52MBKDDW/102L52MBKDB/102L52BNDDW/102L52BNLDW 102L60MBKDDW/102L60MBKDB/102L60BNDDW/102L60BNLDW Company Name: Altitude Air & Fan LLC...
  • Page 19 Questions, problems, missing parts? Before returning to the store, call Home Decorators Collection Customer Service 8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday 1-844-400-FANS (3267) HOMEDEPOT.COM/HOMEDECORATORS Retain this manual for future use.
  • Page 20 HOMEDEPOT.COM/HOMEDECORATORS GRACIAS Apreciamos la con anza depositada en Home Decorators Collection al comprar este ventilador de techo. Nos esforzamos continua- mente para crear productos de calidad diseñados para mejorar su hogar. Visítenos en línea para ver nuestra línea completa de...
  • Page 21 Índice Ensamblaje ..............7 Índice ................2 Información de seguridad ..........2 Funcionamiento ............Garantía ................3 Cuidado y limpieza ............Antes de la instalación ..........3 Resolución de problemas ........... Instalación ..............Declaración de la FCC ..........Información de seguridad LEA Y GUARDE ESTAS INSTRUCCIONES ADVERTENCIA: Para reducir el riesgo de incendio o descarga eléctrica, no use este ventilador con ningún...
  • Page 22 Garantía Garantizamos que el motor del ventilador está libre de defectos de mano de obra y materiales en el momento del envío desde la fábrica durante un período de por vida después de que el comprador original realiza la compra. También garantizamos que el juego de luces, está libre de defectos de fabricación y de material en el momento del envío desde la fábrica durante un período de cinco años después de que el comprador original realiza la compra, excluidos los componentes de vidrio o acrílico y las aspas de madera, que están libres de defectos de fabricación y de material en el momento del envío desde la fábrica durante un período de dos años después de que el comprador...
  • Page 23 Antes de la instalación (continuación) HERRAJE INCLUIDO NOTA: El herraje se muestra en su tamaño real. PACKAGE CONTENTS Pieza Descripción Cantidad Tornillo del aspa Tornillo del juego de luces (preensamblado) Conectores de torsión Pasador (no a escala) (preensamblado) Pasador de chaveta (preensamblado) Pasador de bloqueo (no a escala) (preensamblado) Tornillo de fijación de la bola colgante (preensamblado) Tornillo de fijación del conjunto del motor del ventilador (preensamblado)
  • Page 24 Antes de la instalación (continuación) CONTENIDO DEL PAQUETE Pieza Descripción Cantidad Pieza Descripción Cantidad Clavija Conjunto del motor del ventilador Soporte de montaje Placa del juego de luces Florón Conjunto del juego de luces Cubierta del florón Cubierta del juego de luces Bola colgante (preensamblado) Mando a distancia Tubo descendente (preensamblado)
  • Page 25 Instalación OPCIONES DE MONTAJE Para reducir el riesgo de incendio, descarga ADVERTENCIA: eléctrica o lesión, monte el ventilador en una caja eléctrica que tenga la etiqueta de aceptable para soporte de ventilador. Es posible que una caja eléctrica que se suele usar como soporte para las lámparas no sea aceptable como soporte de ventilador y deba reemplazarse.
  • Page 26 Ensamblaje: Cómo colgar el ventilador Conexión del tubo descendente al Fijar el soporte de montaje a la conjunto del motor del ventilador caja eléctrica □ Afloje los dos tornillos de fijación del conjunto del motor ADVERTENCIA: Para reducir el riesgo de incendio, descarga del ventilador (HH) del acoplamiento del conjunto del eléctrica u otras lesiones personales, monte el ventilador solo motor del ventilador (H).
  • Page 27 Ensamblaje: Cómo colgar el ventilador (continuación) Fijar la tapa del acoplamiento y el Colgar el conjunto del motor del florón al tubo descendente ventilador del soporte de montaje □ Deslice la tapa del acoplamiento (G), la cubierta del florón □ Levante el conjunto del motor del ventilador (H) hasta su (D) y el florón (C) por el tubo descendente (F).
  • Page 28 Ensamblaje: Cómo colgar el ventilador (continuación) Conexiones eléctricas ADVERTENCIA: Para evitar posibles descargas eléctricas, asegúrese de que la electricidad esté apagada en el disyuntor eléctrico o la caja de fusibles principal antes de realizar el cableado. ADVERTENCIA: Compruebe que todas las conexiones estén bien Negro Blanco Verde apretadas, incluida la conexión a tierra, y que no se vea ningún cable sin aislamiento en los conectores de torsión, excepto el cable a tierra.
  • Page 29 Ensamblaje: Cómo colgar el ventilador (continuación) Fijar el conjunto del motor del ventilador al soporte de montaje □ Quite los dos tornillos del soporte de montaje (II) del soporte de montaje (B). □ Fije el florón (C) al soporte de montaje (B) con los dos tornillos del soporte de montaje (II) que quitó antes. □...
  • Page 30 Ensamblaje: Colocar las aspas del ventilador Sujetar las aspas al conjunto del motor del ventilador □ Quite los seis tornillos de las aspas (AA) y seis bloques de plástico (LL) del conjunto del motor del ventilador (H). □ Sujete las aspas del ventilador (A) al conjunto del motor del ventilador (H) una a una. Fije los tornillos del soporte del aspa (AA) uno a uno.
  • Page 31 Ensamblaje: Instalar el juego de luces Sujetar la placa del juego de luces y el conjunto del juego de luces al conjunto del motor del ventilador □ Quite los tres tornillos preensamblados del juego de luces (BB) en el conjunto del motor del ventilador (H). Fije la placa del juego de luces (J) al conjunto del motor del □...
  • Page 32 Funcionamiento INSTRUCCIONES DE FUNCIONAMIENTO DEL MANDO A DISTANCIA Instale una batería de 12 V (O) en el mando a distancia (M). Coloque el tornillo de la cubierta de la batería (KK) después de la instalación. Para evitar daños al mando a distancia, retire la batería si no la va a utilizar durante un largo período de tiempo.
  • Page 33 Funcionamiento (continuación) NOTA: Al iniciar, el ventilador de techo oscilará de atrás para adelante. Esto es un FUNCIONAMIENTO NORMAL del ventilador de CC al ingresar al ciclo de calibración. El ventilador NO ESTÁ AVERIADO. 1. Botón del ventilador. - Presione y suelte el botón para encender o apagar el ventilador.
  • Page 34 Funcionamiento (continuación) INSTALAR EL SOPORTE DEL MANDO A DISTANCIA □ Fije el soporte del mando a distancia (N) con los dos tornillos de montaje del soporte del mando a distancia (JJ). Cuidado y limpieza Qué hacer Qué no hacer □ Verifique las conexiones de soporte, los soportes y los □...
  • Page 35 Resolución de problemas ADVERTENCIA: Asegúrese de que la corriente esté apagada en la caja del panel eléctrico antes de intentar cualquier reparación. Consulte la sección, “Realizar las conexiones eléctricas” en la página 9. Problem Solution Problema Solución Verifique los fusibles o disyuntores del circuito principal y del de derivación. □...
  • Page 36 (2) Este dispositivo debe aceptar toda interferencia recibida, incluso la que puede causar un funcionamiento indeseado. La siguiente parte responsable designada en FCC §2.909 es responsable de esta declaración: Número de modelo: 102L52MBKDDW/102L52MBKDB/102L52BNDDW/102L52BNLDW 102L60MBKDDW/102L60MBKDB/102L60BNDDW/102L60BNLDW Nombre de la compañía: Altitude Air & Fan LLC Dirección de la compañía: 3500 Boca Raton Blvd - Suite 717 Boca Raton, FL 33431 United States of America...
  • Page 38 ¿Tiene preguntas o problemas, o le faltan piezas? Antes de devolver a la tienda, llame a Atención al Cliente de Home Decorators Collection Lunes a viernes de 8:00 a.m. a 7:00 p.m., EST, y los sábados de 9:00 a.m. a 6:00 p.m., EST 1-844-400-FANS (3267) HOMEDEPOT.COM/HOMEDECORATORS...
