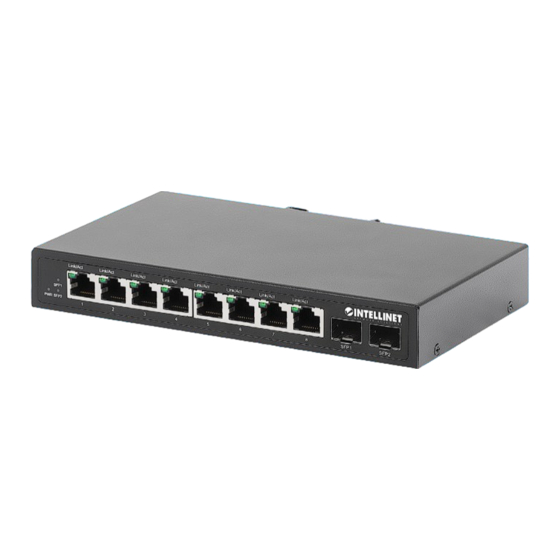

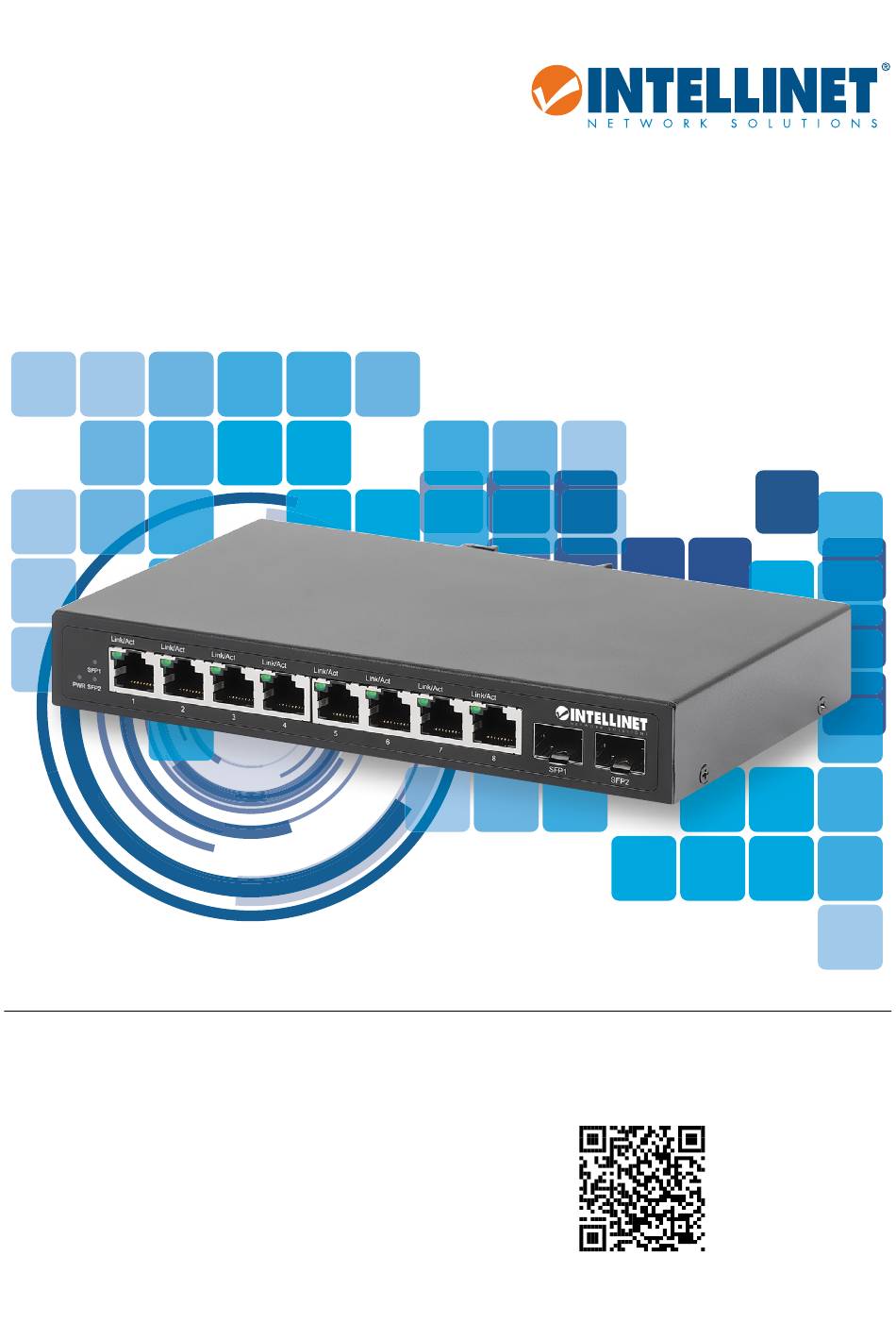

- Page 1 8-Port Gigabit Ethernet Industrial Switch Instructions with 2 SFP Ports Model 508827 ( IIS-8G02 ) Important: Read before use. • Importante: Leer antes de usar. For additional benefits: Scan to register your product warranty or go to: register.intellinet-network.com/r/508827...
- Page 2 Instructions The Intellinet 8-Port Gigabit Ethernet Industrial Switch with 2 SFP Ports offers an array of time-saving, cost-effective features while providing superior network throughput. No configuration is required and installation is plug and play. Features • Provides RJ45 data connections for up to eight network devices •...
- Page 3 Instructions Terminal Block Installation NOTE: Ensure all power is off/disconnected before beginning! 1 Loosen appropriate screws. 2 Insert bare power-supply wires into appropriate terminal slots (positive wire into positive slot; negative wire into negative slot). 3 Tighten appropriate screws to secure wires. (If desired, repeat steps 1 – 3 on second input pair.) 4 Install block into the device and tighten screws.
- Page 4 Anleitung Der Intellinet 8-Port Gigabit Ethernet Industrie-Switch mit 2 SFP-Ports bietet eine Reihe von zeitsparenden, kosteneffektiven Funktionen und gleichzeitig einen hohen Netzwerkdurchsatz. Es ist keine Konfiguration erforderlich und die Installation ist Plug and Play. Merkmale • RJ45-Datenverbindung für bis zu acht Netzwerkgeräte •...
-
Page 5: Desktop Installation
Anleitung Objekt verbunden ist, das eine direkte Verbindung zu einem Erdungsleiter besitzt. Installation der Klemmleiste HINWEIS: Vergewissern Sie sich, dass die Stromversorgung vor Beginn abgeschaltet/getrennt ist! 1 Lösen Sie die entsprechenden Schrauben. 2 Führen Sie die freiliegenden Stromkabel in die entsprechenden Steckplätze ein (Pluskabel in den Plus-Steckplatz;... - Page 6 Instrucciones El Intellinet Switch industrial con 8 puertos Gigabit Ethernet + 2 SFP cuenta con múltiples características que le ahorrarán tiempo y dinero, mientras disfruta de un mayor rendimiento en la red. No es necesario configurarlo y la instalación es plug and play.
- Page 7 Instrucciones Instalación del bloque de terminales NOTA: asegúrese de que toda fuente de energía esté apagada/desconectada antes de comenzar. 1 Afloje los tornillos correspondientes. 2 Introduzca los cables de alimentación pelados en los orificios de los terminales adecuados (cable positivo en orificio positivo, cable negativo en orificio negativo). 3 Apriete los tornillos correspondientes para asegurar los cables (si lo desea, repita los pasos 1 a 3 en el segundo par de entrada).
- Page 8 Instructions L’Intellinet Commutateur industriel 8 ports Ethernet Gigabit avec 2 ports SFP propose toute une gamme de fonctionnalités assurant le débit optimal de votre réseau, ainsi qu’un gain notable de temps et d’argent. Pas besoin de configuration, puisque l’installation se fait en plug and play.
- Page 9 Instructions Installation via bloc terminal NOTE : Assurez-vous que l’alimentation est intégralement éteinte/déconnectée avant de commencer ! 1 Desserrez les vis appropriées. 2 Insérez les fils d’alimentation nus dans les emplacements du terminal appropriés (fil positif dans l’emplacement positif ; fil négatif dans l’emplacement négatif ). 3 Serrez les vis appropriées pour fixer les fils.
-
Page 10: Dioda Led
Instrukcje 8-portowy przemysłowy przełącznik Gigabit Ethernet z 2 portami SFP Intellinet zapewnia oszczędność czasu i pieniędzy, oferując jednocześnie maksymalną przepustowość sieci. Nie wymaga żadnej konfiguracji, działa samodzielnie po podłączeniu na zasadzie plug and play. Funkcje • Zapewnia przepływ danych RJ45 dla maksymalnie ośmiu urządzeń sieciowych •... - Page 11 Instrukcje Montaż bloku zacisków UWAGA: Przed rozpoczęciem działania należy upewnić się, że odłączono lub wyłączono całe zasilanie! 1 Poluzować odpowiednie śruby. 2 Odsłonięte żyły kablowe zasilające należy umieścić w odpowiednich szczelinach zaciskowych (żyła o polaryzacji dodatniej w szczelinie dodatniej, żyła o polaryzacji ujemnej w szczelinie ujemnej). 3 W celu zabezpieczenia przewodów należy dokręcić...
- Page 12 Collocato sul lato destro del connettore di alimentazione elettrica, il connettore del terminal di messa a terra facilita la corretta messa a terra dello switch dati Intellinet Network Solutions. Deve essere collegato con un cavo a un oggetto che fornisce l’accesso diretto a un conduttore di terra.
- Page 13 Istruzioni Installazione morsettiera NOTA: Prima di iniziare, assicurarsi che l’alimentazione sia staccata/disattivata! 1 Allentare le viti appropriate. 2 Inserire i cavi nudi di alimentazione negli appositi alloggiamenti dei morsetti (il cavo positivo nell’alloggiamento del positivo; il cavo negativo nell’alloggiamento del negativo). 3 Serrare le viti appropriate per fissare i cavi.
-
Page 14: Waste Electrical And Electronic Equipment
GARANTÍA • GARANTIE • GWARANCJI • GARANZIA intellinet-network.com EN MÉXICO: Póliza de Garantía Intellinet — Datos del importador y responsable ante el consumidor IC Intracom México, S.A.P.I. de C.V. • Av. Interceptor Poniente # 73, Col. Parque Industrial La Joya, Cuautitlán Izcalli, Estado de México, C.P. - Page 15 Urządzenie spełnia wymagania CE 2014/30/EU I / lub 2014/35/EU. Deklaracja zgodności dostępna jest na stronie internetowej producenta: ITALIANO: Questo dispositivo è conforme alla CE 2014/30/EU e / o 2014/35/EU. La dichiarazione di conformità è disponibile al: support.intellinet-network.com/barcode/508827 North America Asia & Africa Europe...
- Page 16 All trademarks and trade names are the property of their respective owners. © IC Intracom. All rights reserved. Intellinet Network Solutions is a trademark of IC Intracom, registered in the U.S. and other countries. Printed on recycled paper. INT_508827_QIG_0322_REV_5.11...
