Kongskilde MultiAir MA FCE 3000 Manual

High pressure blower
Hide thumbs Also See for MultiAir MA FCE 3000:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

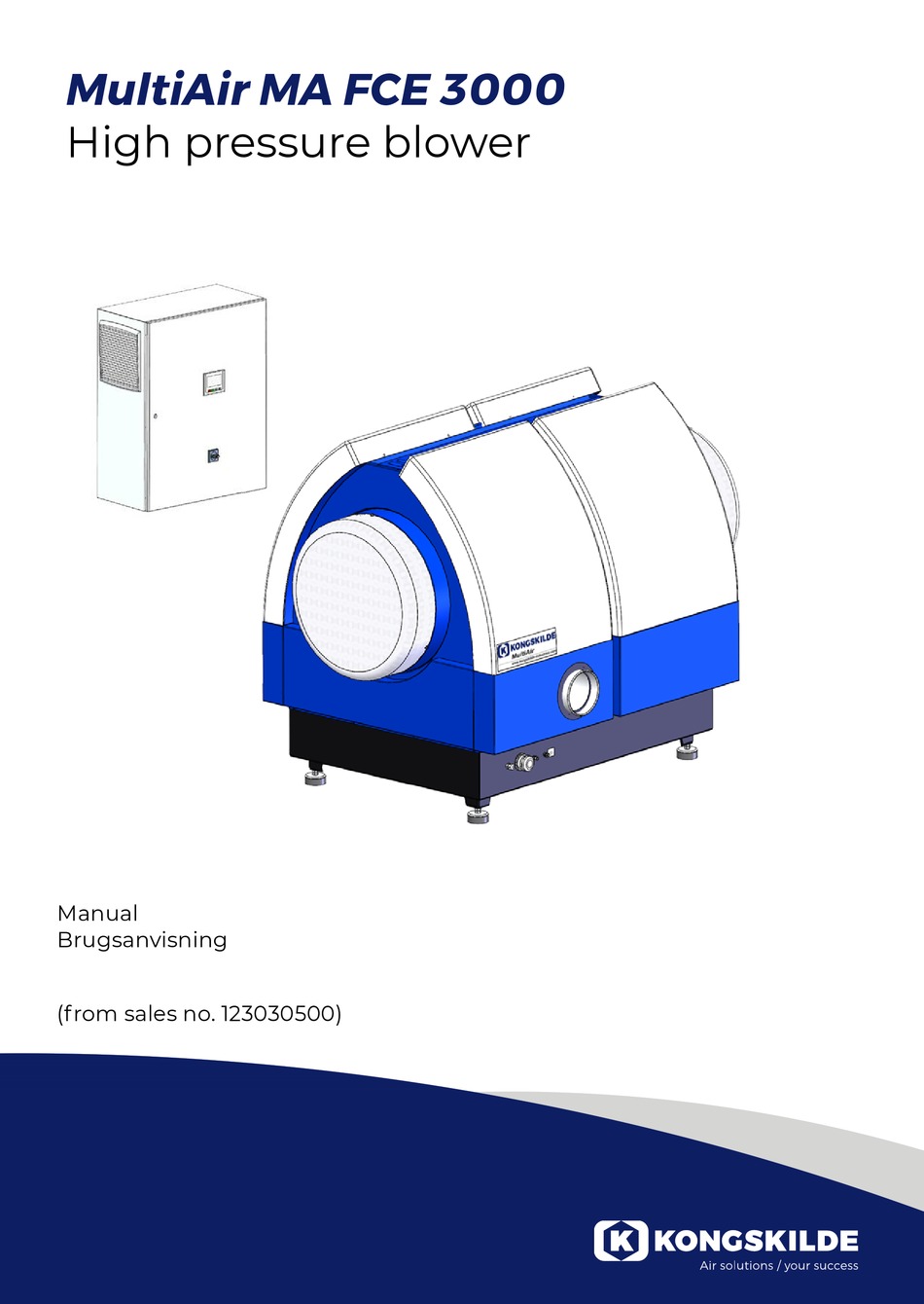

MultiAir MA FCE 3000
High pressure blower
Manual
Brugsanvisning
(from sales no. 123030500)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MultiAir MA FCE 3000 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Kongskilde MultiAir MA FCE 3000

Summary of Contents for Kongskilde MultiAir MA FCE 3000

  • Page 1 MultiAir MA FCE 3000 High pressure blower Manual Brugsanvisning (from sales no. 123030500)
  • Page 2 Motor connec- tion box Intake Outlet Model plate Power supply cable relief Connection of potential equalizing cable FC 4370 180001030 180001020 m3/h 1. Stop 2. Start 3. Set point down (decrease performance) 4. Set point up (increase performance)

  • Page 3: Warning Notes

    Description: be observed. The Kongskilde MultiAir blower is designed for use with pneumatic conveying systems, but is also suitable for The blower speed is fully adjustable and controlled from other industrial pneumatic solutions.
  • Page 4 -10°C to 50°C. Kongskilde recommends mounting the control box indoors, as this makes it Kongskilde can supply extension cables in 50m, 100m easier to place the frequency converter at an optimal and 150m lengths. All extension sets contain data and temperature.
  • Page 5 (not required at Kong- skildes flow- or pressure transmitter). • fit a 500 ohm resistor (is installed from Kongskilde) 4 - The cable gland is tightened and the control cabinet is closed.
  • Page 6 Connection of pressure/vacuum- or flow control Differential pressure transmitter for pressure/vacuum- or flow control Terminal block X30 in the control box +24 V DC 500 Ω Connection of hose between pres- Connection of hose between sure transmitter and pressure outlet pressure transmitter and aperture (for pressure regulation) (for flow regulation)
  • Page 7 16 (Digital output 3) Each output in terminal block X30 may be loaded con- tinuously with a maximum of 2A (24VDC), and a maxi- mum of 4 Kongskilde motor controllers per output may be connected. Furthermore, a possible delay can be configured, see section "Setting up the blower via the operator panel".
  • Page 8 If the external motor is overload- ed, the thermal relay will switch off and must be recon- nected after the fault has been investigated. Kongskilde recommends that the blue RESET button be set to position M (manual). If the button is placed in position A...

  • Page 9: Electrical Installation

    Electrical installation: 2 - the cable relief unions are loosened. The power supply and thermistor cables are guided through the The blower is designed for 3 x 380-480V 50/60Hz bottom frame of the blower. voltage range. All local regulations must be complied with. Check that the on site electricity supply is suitable for the blower.
  • Page 10 5 - the power supply cable is guided through the cable 8 - the final connection should now look like this (de- relief, and the relief ring installed as shown. pending on the motor brand). Tighten the cable relief and re-install the connection box lid. 9 - tighten the cable relief for power supply and ther- 6 - make sure the cable is seated as shown.
  • Page 11 Transformer for control box cooling fan: Please ensure that the transformer is connected to cor- rect voltage according to the table on the transformer. The connection is made via the wire on the front. The transformer is located in the control box´ upper right corner.
  • Page 12 Setup of blower prior to operation via the operator panel: After installation and electrical connection, the blower can be setup to desired mode of operation. This is done on the operator panel. In case fingertip operation problems occur, the eraser at the end of a pencil could be used.

  • Page 13: Main Display

    MAIN DISPLAY Set point Blower model Fault menu Software version Current operating Settings menu point Colour indication showing operating status Remote / local mode Set point preset Stop Start Performance down Performance up The main display is accessible to all users and does not contain any language-dependent texts. Fault menu If an error occurs, the icon changes from black to flashing red.

  • Page 14: Operating Status

    The icon gives access to change languages between English, German, French and Danish. The Calibrate Screen menu allows you to calibrate the touch screen, in case this should become necessary. The calibration must be done with the desired pointing device (finger, pencil, eraser or similar). Remote / local mode The icon shows whether the blower is set to remote or local control.
  • Page 15 The screen shown here is the current operating status of the blower. 1. 3800 - indicates the set point, in m 2. 3005 - indicates the current air speed of the blower, in m 3. Green blower icon - indicates that the blower is running. In this situation, the set point is set too high, or the blower performance too low.
  • Page 16 Settings - User Tech User Tech is password protected. When the user is logged in as Tech, the screen appears with a light blue border. Operator rights to operate the blower can be adjusted with the following submenus. It is Tech´s task to grant the operator the necessary rights to operate the blower.
  • Page 17 The 4 operating modes are described here: 1 - The blower is running at a fixed speed. Since the frequency converter in this operating mode keeps the blower speed constant, the PID control of the converter is not used. The blower speed unit is only rpm, so it is not possible to select other units.
  • Page 18 Pressing the icon Wire diagram, a diagram appears, showing the connec- tion of a pressure- or flow transducer. When controlling pressure, flow or air speed, it is possible to choose a dif- ferent type of differential pressure transducer than the one supplied in the standard kit from Kongskilde.
  • Page 19 The icon gives access to set point setup The screen on the left shows that only one set point has been selected, since set points 2 and 3 are crossed over. The set point is adjusted from either the up and down arrows on the operator panel, or via the digital inputs on the PLC (shown in the box in the upper right corner).
  • Page 20 The icon shows status for digital input and output The icon gives access to a status image. It is not possible to manually ad- just the status of the digital inputs and outputs. The screen on the left shows the status screen for the blower setup, where 1 set point is selected.
  • Page 21 Below are examples of connection diagrams: 0 – 10 V setpoint +24 V DC 0 V DC Signal 0 – 10 V 4 – 20 mA setpoint 500 Ω Signal 4 – 20 mA...

  • Page 22: Digital Input

    0 – 10 V feedback +24 V DC 0 V DC Pressure / flow transmitter Signal 0 – 10 V 4 – 20 mA feedback +24 V DC 0 V DC Pressure / flow transmitter 500 Ω Signal 4 – 20 mA +24 V DC Digital in 0 Digital in 1...
  • Page 23 If the frequency converter has been replaced, proceed as follows: • login as Admin • press the Kongskilde logo in the upper right corner for 10 sec • The Kongskilde logo changes to LOAD MOTOR DATA and flashes • press the flashing LOAD MOTOR DATA •...

  • Page 24: Operation

    Operation: Service and maintenance: The blower is started and stopped on the main switch. All service, maintenance and repair must be performed By using the operator panel (and possibly external plant by qualified or instructed person. control) it is possible to regulate the performance of the blower steplessly.
  • Page 25 2 - remove the frame. 3 - remove the filter, and clean if necessary. Reinstall in reverse order. The MultiAir blower must be stored in a dry and non- corrosive atmosphere, at temperatures between -20 °C and +55 °C.

  • Page 26: Troubleshooting

    Troubleshooting: Fault Cause Remedy No power on the operator panel Missing main power supply or Check that the main power supply is con- switched off main switch. nected and that the main switch is on. Interrupted circuit breaker at the Reconnect the circuit breaker (see sec- blowers frequency converter tion "Electrical installation")

  • Page 27: Technical Data

    Customize the system so that the blower can provide the required performance. Choose a blower with higher performance In case of doubt, contact a qualified service technician or Kongskilde service department. Technical data: MultiAir type FCE 3300 FCE3500 Frequency converter output max.

  • Page 28: Performance Curves

    Performance curves: 4800 4600 4400 4200 4000 3800 3600 3400 3200 3000 Air flow (m 4800 4600 4400 4200 4000 3800 3600 3400 3200 3000 Air flow (CFM)
  • Page 29 Tilslutnings- boks for motor Indsugning Afgang Mærkeskilt Indgang for forsyningskabel Potentialudlignings terminal FC 4370 180001030 180001020 m3/h 1. Stop 2. Start 3. Sætpunkt ned (reducér ydelse) 4. Sætpunkt op (forøg ydelse)
  • Page 30 Anvendelsesområde: rende dele, eller blive suget fast til blæserens tilgang. Kongskilde MultiAir blæseren er beregnet til brug i forbindelse med pneumatiske transportanlæg, men er Blæserens omdrejningstal kan indstilles trinløst ved også...

  • Page 31: Installation

    Stik aldrig hånden, hovedet, eller andre kelig rørisolering. Kontakt evt. Kongskilde for nærmere legemsdele ind i blæserens tilgang eller info. afgang, mens blæseren kører, det er livsfarligt at komme i berøring med blæ-...
  • Page 32 (ved tryk styring) forbindes i h.t. nedenstående vacuum- eller flow kontrolenhed til blæserens styring. skitse. Der medfølger 4 meter klar slange, dette kan Kongskilde anbefaler at benytte Kongskildes standard forlænges efter behov. tryk/vacuum- eller flowkontrol for automatisk drift af blæseren.
  • Page 33 Tilslutning af tryk- eller flow kontrol Differenstryktransmitter til flow- eller trykkontrol Klemrække på blæserens venstre side (set fra indsugningssiden) +24 V DC 500 Ω Forbindelse af slanger mellem Forbindelse af slanger mellem tryktransmitter og trykudtag tryktransmitter og blænde (til (til trykstyring) flowstyring) JUMO JUMO...
  • Page 34 (Digital output 3) Hver udgang i terminalrække X30 må maksimalt bela- stes kontinuerligt med 2A (24VDC), og der må højest tilsluttes 4 Kongskilde motorstyringer per udgang. Ydermere kan der konfigureres et evt. delay, se afsnit "Opsætning af blæseren via operatørpanelet".
  • Page 35 Hvis den eksterne motor overbelastes, vil termorelæet koble ud, og skal genindkobles efter at fejlårsagen er undersøgt. Kongskilde anbefaler at den blå RESET knap sættes i position M (manuel). Hvis knappen anbringes i stilling A (automatik), vil termorelæet genindkoble automatisk, og de er derfor ikke mulighed for at overvåge hvornår...
  • Page 36 El tilslutning: 3 - låget på motortilslutningsboksen fjernes, og ter- mistorkablet føres gennem forskruningen som vist. Blæseren leveres for 3 x 380-480V 50/60Hz spæn- dingsområde. Alle el-installationer skal udføres i henhold til gældende lokal lovgivning. Kontroller at el-forsyningen på stedet passer med specifikationerne for blæseren.
  • Page 37 6 - sørg for at kablet placeres som vist. 9 - spænd forskruningen for strømforsynings- og ter- mistorkablet i bunden. 10 - montér potentialudligningskablet og spænd møtrik- ken forsvarligt. Genmonter toppanelet med de 4 skruer. Det kan være nødvendigt at trykke gavlene fra hinan- denfor for at få...
  • Page 38 Transformer for styreskabets køleblæser: Det skal sikres, at transformatoren er koblet til korrekt spænding, i h.t. tabellen på transformatoren. Koblingen foregår via ledningslusen på forsiden. Transformatoren er placeret i styreskabets øverste højre hjørne. Mellem PLC enheden og dennes 24V strømforsyning sidder en automatsikring, der beskytter PLC og opera- tørpanel.
  • Page 39 Opsætning af blæseren via operatørpanelet: Blæseren kan efter installation og el tilslutning sættes op til den ønskede driftsform. Dette gøres på operatør- panelet. Hvis man oplever problemer med betjening med fin- gerspidserne, kan man evt. anvende viskelæderet for enden af en blyant. Menuen Indstillinger giver adgang til opsætning af blæ- seren.
  • Page 40 HOVED DISPLAY Setpunkt Blæser model Fejl menu Software version Aktuelt driftpunkt Indstillinger menu Farveindikation der viser driftstatus Remote / local mode Setpunkt preset Stop Start Ydelse ned Ydelse op Hoved display´et er tilgængeligt for alle brugere, og er ikke forsynet med nogle sprogafhængige tekster. Fejl menu Hvis en fejl opstår, skifter ikonet fra sort til blinkende rødt.
  • Page 41 Ikonet giver adgang til ændring af sprog mellem Engelsk, Tysk, Fransk og Dansk. Menuen Calibrate Screen giver mulighed for kalibrering af touch skærmen i tilfælde af, at dette skulle blive nødven- digt. Kalibreringen skal foretages med det ønskede pegeredskab (finger, blyant, viskelæder ellerl lignende). Fjern / lokal styring Ikonet viser, om blæseren er sat til fjern- eller lokal styring.
  • Page 42 Skærmbilledet vist her, er blæserens aktuelle driftsstatus. 1. 3800 - angiver setpunktet, i m 2. 3005 - angiver blæserens aktuelle luftflow, m 3. Grønt blæserikon - indikerer at blæseren kører. I denne situation er setpunktet indstillet for højt, eller blæserens ydelse for lav.
  • Page 43 Indstillinger - User Tech User Tech er adgangskodebeskyttet. Når brugeren er logget ind som Tech, vises skærmen med en lyseblå kant. Operatør rettigheder til betjening af blæseren kan tilrettes med følgende undermenuer. Det er Tech´s opgave at tildele operatøren de nødvendige rettigheder, for betjening af blæseren.
  • Page 44 De 4 driftsformer er beskrevet her: 1 - Blæseren kører med fast omdrejningstal. Da frekvensomformeren i denne driftsform holder blæserhastigheden konstant, bruges omformerens PID-kontrol ikke. Blæserhastighedsenheden er kun omdr/min, så det er ikke muligt at vælge andre enheder. Den maksimale blæserhastighed er 3.600 omdr/min, hvilket er standard- værdien på...
  • Page 45 Ved tryk på Wire diagram ses et diagram der viser tilslutning af tryk- eller flow transducer. Ved styring med tryk, flow eller lufthastighed, er det muligt at vælge en an- den type differenstryk transducer end den, der leveres med i standard kittet fra Kongskilde.
  • Page 46 Ikonet giver adgang til opsætning af setpunkt Skærmbilledet til venstre viser, at der kun er valgt et setpunkt, idet setpunkt 2 og 3 er krydset over. Setpunktet justeres fra enten pil op og pil ned på operatør panelet, eller via de digitale indgange på PLC´en (vist i boksen i øverste højre hjørne).
  • Page 47 Ikon for status på digitale indgange og udgange Ikonet giver adgang til et statusbillede. Det er ikke muligt manuelt at rette status på de digitale ind og udgange. Skærmbilledet til venstre viser statusskærmen for blæseropsætningen, hvor 1 setpunkt er valgt. De øverste 6 ikoner viser de digitale udgange: ON Blæseren kører OFF Blæseren stoppet...
  • Page 48 Herunder er vist eksempler på tilslutningsdiagrammer: 0 – 10 V setpoint +24 V DC 0 V DC Signal 0 – 10 V 4 – 20 mA setpoint 500 Ω Signal 4 – 20 mA...
  • Page 49 0 – 10 V feedback +24 V DC 0 V DC Tryk / flow transmitter Signal 0 – 10 V 4 – 20 mA feedback +24 V DC 0 V DC Tryk / flow transmitter 500 Ω Signal 4 – 20 mA +24 V DC Digital in 0 Digital in 1...
  • Page 50 Hvis frekvensomformeren er blevet udskiftet, gøres følgende: • log på som Admin • tryk på Kongskilde logoet i øverste højre hjørne i 10 sek • Kongskilde logoet skifter til LOAD MOTORDATA og blinker • tryk på det blinkende LOAD MOTORDATA •...

  • Page 51: Service Og Vedligeholdelse

    Drift: Service og vedligeholdelse: Blæseren tændes og slukkes på hovedafbryderen. Al service, vedligeholdelse og reparation skal udføres Ved hjælp af operatørpanelet (og evt. ekstern anlægs- af sagkyndig eller instrueret person. styring) er det muligt at regulere blæserens ydelse trin- løst. Det er derfor muligt at tilpasse blæserens ydelse, Motorens lejer er smurte fra fabrikken og kræver ikke så...
  • Page 52 2 - Fjern rammen. 3 - Fjern filtret, og rens det om nødvendigt. Genmontage er i modsat rækkefølge. MultiAir blæseren skal opbevares tørt og i ikke korro- derende atmosfære, ved temperatur mellem -20 °C og +55 °C.
  • Page 53 Fejlfinding: Fejl Årsag Afhjælpning Ingen strøm på operatørpanelet Manglende forsyningen af strøm el- Kontroller at hovedforsyningen er til- ler afbrudt hovedafbryder i gavlen på sluttet og at hovedafbryderen i gavlen blæseren. på blæseren er tilsluttet. Afbrudt automatsikring ved blæserens Automatsikringen genindkobles (se frekvensomformer afsnit "El tilslutning") Blæseren starter ikke når "Start"...
  • Page 54 Ingen data vises på operatør Manglende forbindelse mellem fre- Forbind eller udskift Ethernet kablet. panelet kvensomformeren og panelet (via Pro- finet forbindelsen). "USS com fault" vises under menuen Status. Frekvensomformer defekt. Kontrollér om de er lys i frekvensom- formerens display. Udskift frekvens- omformer.

  • Page 55: Teknisk Data

    Teknisk data: MultiAir type FCE 3300 FCE3500 Frekvensomformer output max. (kW) El forsyning 380 - 480 V, 50 / 60 Hz Min. forsikring Max. forsikring 100A Vægt (kg) - S model Vægt (kg) - T model Max. omdrejningstal for rotor 4.800 rpm Opvarmning af luft ved 1.800 m /h i °C...

  • Page 56: Ec Declaration Of Conformity

    EC Declaration of Conformity Kongskilde Industries A/S, DK-4180 Sorø - Denmark, hereby declares that: Kongskilde blowers type MultiAir FCE 3000 series Are produced in conformity with the following EC-directives and regulations: • Machinery Directive 2006/42/EC • Electro Magnetic Compatibility Directive 2014/30/EC •...
  • Page 60 123 030 902 You can always find the latest version of the manuals at 18.09.2023 www.kongskilde-industries.com Kongskilde Industries A/S Skælskørvej 64 DK - 4180 Sorø Tel. +45 72 17 60 00 mail@kongskilde-industries.com www.kongskilde-industries.com...
