Vimar ELVOX 46617.550D Installation And Operation Manual

8. Package
VIDEO TEST CABLE
Camera Instruction Manual
1EA
1EA 1EA
REC BASE ADAPTOR L-WRENCH BOLT, HEXAGON SOCKET
BRACKET 1EA 1EA 4EA
SCREW Plastic Anchor FOCUS DRIVER
4EA 4EA 1EA
EN
Vimar SpA: Viale Vicenza, 14
36063 Marostica VI - Italy
Tel. +39 0424 488 600 - Fax (Italia) 0424 488 188
49400733A0 00 14 10
Fax (Export) 0424 488 709
VIMAR - Marostica - Italy
www.vimar.com
CAUTION
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION:TO REDUCE THE RISK OF ELECTRIC SHOCK
CAUTION:TO REDUCE THE RISK OF ELECTRIC SHOCK
DO NOT REMOVE COVER(OR BACK).
DO NOT REMOVE COVER(OR BACK).
NO USER-SERVICEABLE PARTS INSIDE. NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
ISO14001
ISO14001
The lightning flash with an arrowhead symbol, within an equilateral triangle is
intended to alert the user to the presence of uninsulated dangerous voltage within
the product's enclosure that may be of sufficient magnitude to constitute a risk of
electric shock to persons.
The exclamation point within an equilateral triangle is intended to alert the user to
the presence of important operating and maintenance (servicing) instructions in the
literature accompanying the appliance.
INFORMATION - This equipment has been tested and found to comply with limits
for a Class A digital device, pursuant to part 15 of the FCC Rules & CE Rules.
These limits are designed to provide reasonable protection against harmful
interference when the equipment is operated in a commercial environment.
This equipment generates, uses, and can radiate radio frequency energy and, if not
installed and used in accordance with the instruction manual, may cause harmful
interference to radio communications.
Operation of this equipment in a residential area is likely to cause harmful
interference in which case the user will be required to correct the interference at
their own expense.
WARNING - Changes or modifications not expressly approved by the manufacturer
could void the user's authority to operate the equipment.
CAUTION : To prevent electric shock and risk of fire hazards:
Do NOT use power sources other than those specified.
This installation should be made by a qualified service person and should
conform to all local codes.
EN
Manuale per il collegamento e l'uso
Installation and operation manual
CAUTION
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION:TO REDUCE THE RISK OF ELECTRIC SHOCK
CAUTION:TO REDUCE THE RISK OF ELECTRIC SHOCK DO NOT REMOVE COVER(OR BACK).
NO USER-SERVICEABLE PARTS INSIDE. DO NOT REMOVE COVER(OR BACK).
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
ISO14001
ISO14001

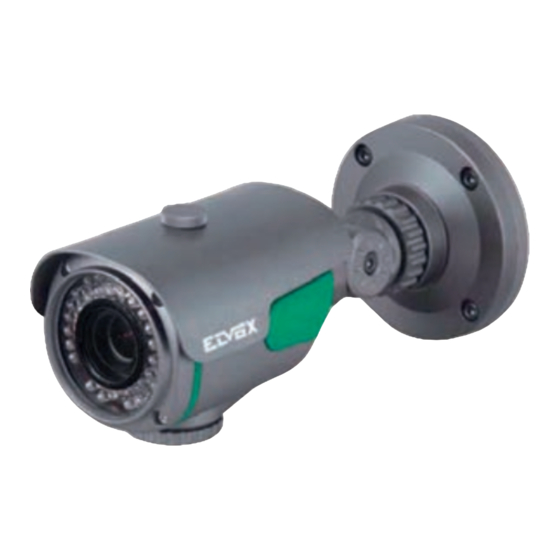

46617.550D
Telecamera Bullet IR 1,3M pixel, obiettivo 5-50mm
1.3M pixel Bullet IR Camera, 5-50mm Lens
*3.6mm Fixed Board Lens / ø5 IR LED Built-in 7pcs
1. Precauzioni
100 210
Non installare la telecamera in condizioni Non installare o utilizzare la telecamera in Non installare la telecamera in condizioni
ambienti con valori di umidità elevati. di luminosità instabile.
di temperatura estreme.
4 5
Non installare o utilizzare la telecamera in
Utilizzare la telecamera solo in condizioni di Sbalzi di illuminazione o sfarfallii possono
ambienti con valori di umidità elevati.
temperatura compresa fra -10°C e +50°C. portare la telecamera a funzionare in modo
Prestare particolare attenzione a garantire improprio.
un'adeguata ventilazione quando la
telecamera opera a temperature elevate.
Non toccare l'obiettivo anteriore della Non rivolgere la telecamera verso fonti Non lasciar cadere la telecamera e non
telecamera. luminose ad alta intensità. sottoporla a urti.
Questa è una delle parti più importanti della Ciò potrebbe causare un I danni alla scocca potrebbero
telecamera. Fare attenzione a non lasciare malfunzionamento. compromettere l'indice di resistenza alle
impronte sulla copertura dell'obiettivo. intemperie.
Evitare di esporre la telecamera alla Non esporre la telecamera a radiazioni.
NOTA
pioggia e non versare liquidi su di essa.
* Se la telecamera è esposta a
faretti o a oggetti che riflettono
5
| Digital Video Security Systems
la luce in modo intenso,
l'immagine può presentare
striature o effetto blooming.
* Verificare che l'alimentazione
soddisfi le normali specifiche
prima di collegare la
Se si bagna, asciugare immediatamente. Se esposto a radioattività, il CCD smette di
I liquidi possono contenere minerali che funzionare.
telecamera.
corrodono i componenti elettronici.
I
3. Dimensioni LENS DC
SHUTTER SPEED ELC
WHITE BAL ATW
BLC HIGH
AGC OFF
DNR LOW
SENS-UP OFF
SPECIAL
EXIT
210
100
100 210
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION:TO REDUCE THE RISK OF ELECTRIC SHOCK
DO NOT REMOVE COVER(OR BACK).
NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
ISO14001
4. Caratteristiche principali
• Sensore 1/3" 1.3Mega SONY Exmor
• Alta risoluzione: 1000 TVL
• Illuminazione minima: 0 Lux
• WDR reale
• Senza rumore e immagini fantasma con DNR
• Altissima risoluzione: Prestazioni superiori
con luce ridotta
• Funzione giorno/notte reale con ICR
• Alimentazione 12 Vdc
5
|
Digital Video Security Systems
5
| Digital Video Security Systems
I
7
|
Digital Video Security Systems
2. Istruzioni di sicurezza
Precauzioni per l'uso
• La telecamera deve essere installata solo da personale qualificato
• Non contiene parti riparabili dall'utente
• Non smontare la telecamera se non per effettuare le regolazioni iniziali
4 5
• Utilizzare alimentazione regolata a 24 volt c.a. o 12 volt c.c approvata UL
• Utilizzare un cavo di alimentazione a basso voltaggio adatto a evitare
incendi o scosse elettriche
• Assicurarsi che l'area di installazione supporti il peso della telecamera
Maneggiare la telecamera con cura
• Non utilizzare detergenti forti o abrasivi per pulire la telecamera
• Non esporre la telecamera alla luce diretta del sole
• Non installare la telecamera in luoghi ad alto tasso di umidità
• Non installare vicino a dispositivi di raffreddamento o riscaldamento
• Non esporre la telecamera alla pioggia o all'umidità
I
5. Specifiche
MODELLO
Tipo di sensore
1/3" 1.3Mega SONY Exmor Sensor (Imx138)
RIsoluzione
1000TV Linee
Pixel effettivi
1305(H) X 1049(V), 1.37M Pixels
Pixel totali
1312(H) X 1069(V), 1.40M Pixels
Sistema scansione
Scansione progressiva
Rapporto Segnale/Rumore
Più di 50dB
Frame rate
MAX 50P/60P
Uscita video
CVBS : 1.0Vp-p/75 Ohm
Illuminazione minima 0 Lux (IR LED ON)
OBIETTIVO
DC / MANUALE
Velocità otturatore elettronico
AUTO / Manuale (1/60Sec ~ 1/60000Sec) / SFARFALLIO
OSD
Incorporato
BLC O
HSBLC
O
Ampia gamma dinamica (WDR)
ON (BASSO, MEDIO, ALTO) / OFF
DC
WDR digitale
ON (BASSO, MEDIO, ALTO) / OFF
ELC
Funzione giorno/notte
Color / BW / Auto / EXT
Bilanciamento del bianco
AUTO / AUTO ext / AWC -> SET / MANUAL
Funzione SMART-IR
0~20 (Livello regolabile), Default : 0
Funzione SENSE-UP
x64, Default : x8
Rilevamento del movimento
ON / OFF (4 zone programmabli)
Tracciamento del movimento (Zoom rapido) ON / OFF
Uscita OSD per Anti spostamento
ON / OFF
Uscita OSD per Anti oscuramento
ON / OFF
3D DNR
OFF / BASSO / MEDIO / ALTO
Defog ON (AUTO / MANUAL) / OFF
Luminosità
0~20 (Livello regolabile), Default : 10
AGC
0~20 (Livello regolabile), Default : 20
Oscuramento aree private
ON / OFF (16 zone programmabli)
Specchio / FLIP verticale
ON / OFF
Nitidezza
0~15 (Livello regolabile), Default : 7
Compensazione luce circostante (LSC)
ON / OFF
RS-485 (protocollo)
Disponibile
Angolo di visione
WIDE 4:3 / Normale / WIDE 16:9
USCITA CVBS Selezionabile NTSC/PAL
Comunicazione
Comando coassiale
Consumo energetico
IR LED ON: 700mA Max
Alimentazione
12Vdc
Lens (obiettivo) Obiettivo DC Auto Iris Varifocal (5mm-50mm)
Dimensioni (L x A x P)
100mm(L) * 100mm(A) * 210mm(P)
Peso
1400g
I
8
|
Digital Video Security Systems
46617.550D
