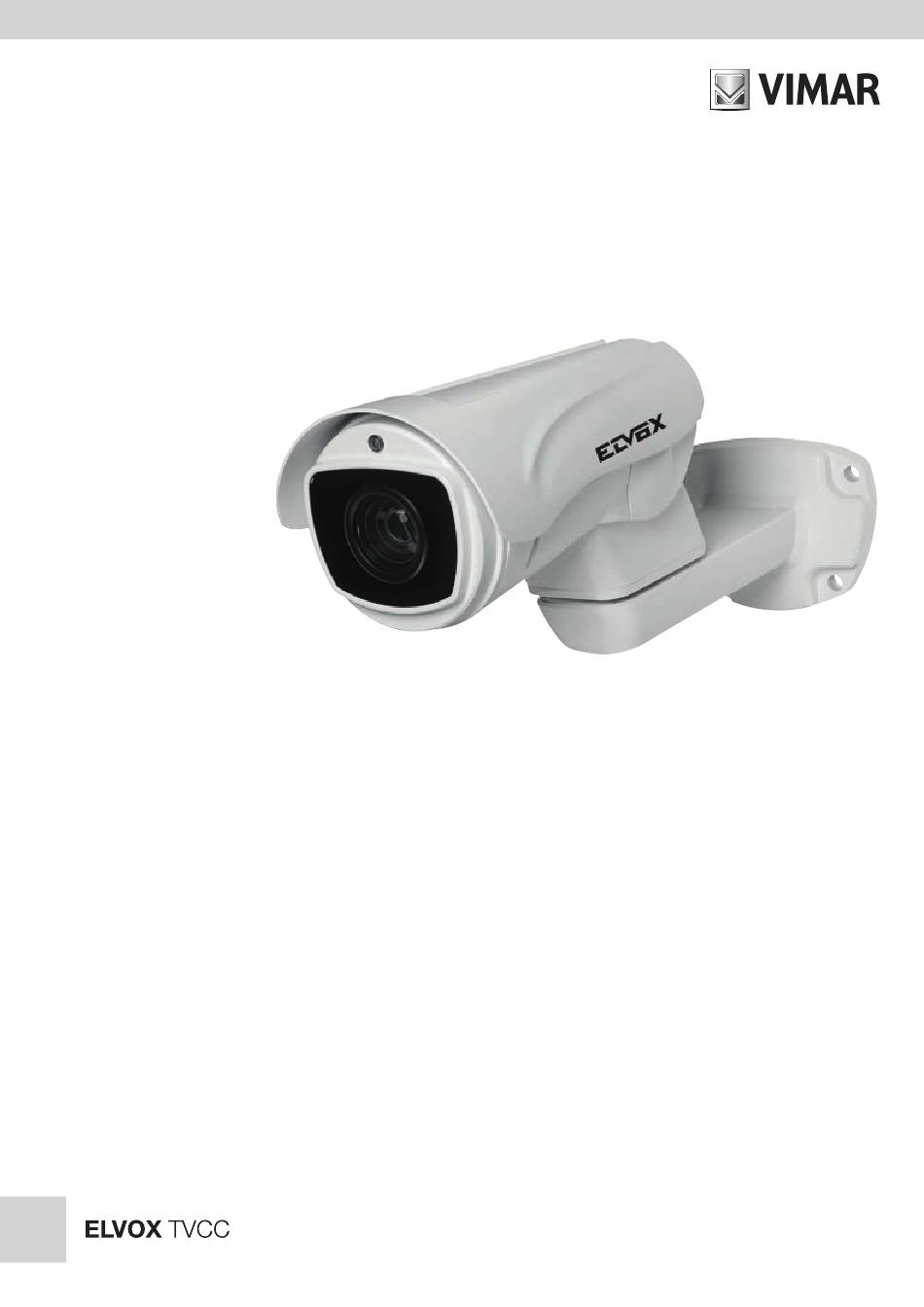

- Page 1 Manuale per il collegamento e l’uso Installation and operation manual 46535.550E Telecamera Bullet AHD 5 Mpx, orientabile, 5 - 50 mm AHD 5 Mpx Bullet camera, adjustable, 5 – 50 mm...
- Page 2 46535.550E PRECAUZIONI: 1. Se non si ha la preparazione tecnica adeguata, non tentare di utilizzare questo dispositivo elettronico senza leggere questo manuale con attenzione. 2. Rimuovere l'alimentazione dal dispositivo prima di tentare qualsiasi operazione o regolazione all'interno del coperchio della telecamera, per evitare di danneggiare il meccanismo.
-
Page 3: Table Of Contents
46535.550E INDICE 1 - Presentazione del prodotto ......................................2 1.1 - Specifiche..........................................2 1.2 - Descrizione delle funzioni .......................................3 2 - Installazione...........................................4 2.1 - Dimensioni del prodotto ......................................4 3 - Istruzioni di funzionamento ......................................5 3.1 - Operazioni all'accensione .......................................5 3.2 - Funzioni base ..........................................5 3.3 - Comandi a scelta rapida ......................................5 3.4 - Richiamo menu OSD ......................................5 4 - Menu OSD ............................................6... -
Page 4: Presentazione Del Prodotto
46535.550E 1 - Presentazione del prodotto 1.1 - Specifiche Sensore 1/2,7" CMOS 5 Mpx Risoluzione 2560x1936/20 Fps Obiettivo 5,1 ~ 51 mm 10x Rapporto segnale rumore ≥ 50 dB Velocità brandeggio orizzontale 0 ~ 30°/s Velocità brandeggio verticale 0 ~ 25°/s Portata brandeggio orizzontale 200°... -
Page 5: Descrizione Delle Funzioni
46535.550E 1.2 - Descrizione delle funzioni Multilanguage OSD Menu (Menu OSD multilingua) Lingua visualizzata nel menu a video, disponibile inglese ecc. L'utente può impostare funzione o parametro o verificare le informazioni correlate tramite l'OSD. Focus (Messa a fuoco) Tramite la messa a fuoco automatica la telecamera è in grado di mantenere chiare le immagini sul video automaticamente. L'utente può utilizzare la messa a fuoco manuale in determinate condizioni. -
Page 6: Installazione
2.1 Dimensioni del prodotto 46535.550E 2 - Installazione 2.1 - Dimensioni del prodotto 307 mm 198 mm 183 mm 306 mm 106 mm 183 mm 70 mm 306 mm 106 mm... -
Page 7: Istruzioni Di Funzionamento
46535.550E 3 - Istruzioni di funzionamento 3.1 - Operazioni all'accensione System System Protocol Auto Protocol Auto Dome ID Dome ID Comm Comm Temperature Temperature Version Version Exit Pan: XXX Tilt: XXX Autodiagnosi all'accensione Pan, tilt, completamento dell'autodiagnosi della telecamera - Azione Pan: brandeggio orizzontale, arresto alla coordinata zero. - Azione Tilt: brandeggio verticale, arresto alla coordinata zero. -
Page 8: Menu Osd
46535.550E 4 - Menu OSD 4.1 - Indice dei menu <SYSTEM> <COMM> DEVICE ID PROTOCOL CHECK ID DOME ID TARGET ID COMM SOFT PROTOCOL TEMPERATURE BAUD RATE VERSION <COMM RESET> EXIT SAVE EXIT <IR DISPLAY> <DOME> WORKING MODE <COMM> TESTING TIME <IR DISPLAY>... -
Page 9: Informazioni Di Sistema
46535.550E 4.2 - Informazioni di sistema <MAIN MENU> <SYSTEM> <SYSTEM> <DOME> PROTOCOL PELCO D-P <CAMERA> DOME ID <DISPLAY> COMM 2400.N.8.1 <LANGUAGE> TEMPERATURE 41.8° <RESET> VERSION EXIT EXIT Visualizzato quando si accede al Visualizzato quando si accede al menu OSD menu SISTEMA MFG (Produttore): sullo schermo sono visualizzati 15 caratteri al massimo. -
Page 10: Giri Di Sorveglianza
46535.550E 4.3.2 - IR <IR DISPLAY> WORKING MODE AUTO TESTING TIME OUTPUT POWER 100% ILLUMINATION ON AMBIENT LIGHT IR SWITCH ZOOM EXIT WORKING MODE (Modalità funzionamento): per la modalità funzionamento è possibile selezionare auto, B/N, colore. L'impostazione predefinita è auto. TESTING TIME (Durata Test):in modalità... -
Page 11: Scansione Pan
46535.550E 4.3.5 - Scansione Pan <PAN SCAN> <A-B SCAN> PAN SCAN SPEED RUNNING..INIT RUNNING EXIT PAN SCAN SPEED (Velocità scansione orizzontale): per la velocità di scansione orizzontale è possibile selezionare da 1 a 64 graduazioni. INIT (Inizializzazione): reimposta la velocità di scansione e il grado di inclinazione ai valori predefiniti. RUNNING (Esecuzione): l'impostazione della velocità... -
Page 12: Display
46535.550E 4.5 - Display <DISPLAY> P AND T ZOOM ACTION DOME ID COMM TIME EXIT P AND T (Pan e Tilt): visualizza il grado di inclinazione orizzontale e verticale, l'opzione può essere attivata o disattivata dall'utente. ZOOM: Mostra il livello di ZOOM ACTION (Azione): visualizza l'azione in corso, quale A-B scan, Call preset, Save preset, Call park action, Pan scan ecc. -
Page 13: Appendice 1: Protezione Contro I Fulmini E Sovratensione
46535.550E Appendice 1: Protezione contro i fulmini e sovratensione. Questo prodotto è dotato di tecnologia TVS di protezione da fulmini e scariche aeree per evitare in modo efficiente i fulmini transienti con tensione inferiore a 3000 -V, sovratensioni e danni causati da altri tipi di segnali ad impulso. Tuttavia, in base alle effettive condizioni, possono essere necessarie misure protettive nella struttura per garantire la sicurezza elettrica in caso di instal- lazione all'esterno: La distanza tra i cavi di trasmissione del segnale e l'apparecchiatura o i cavi ad alta tensione deve essere di almeno 50 m. - Page 14 46535.550E PRECAUTIONS: 1. Persons without technical qualifications should not attempt to operate this dome device before reading this manual thoroughly. 2. Remove any power to the dome before attempting any operations or adjustments inside the dome cover to avoid potential damage to the mechanism. 3.
- Page 15 46535.550E INDEX 1 - Product Introduction ........................................14 1.1 - Specification ...........................................14 1.2 - Function description .......................................15 2 - Installation.............................................16 2.1 - Produxt dimensions........................................16 3 - Function Instruction ........................................17 3.1 - Power Up Action........................................17 3.2 - Basic Function........................................17 3.3 - Shortcut commends .......................................17 3.4 - OSD recall ..........................................17 4 - OSD Menu .............................................18 4.1 - Menu Index ..........................................18...
-
Page 16: Product Introduction
46535.550E 1 - Product introduction 1.1 - Specification Sensor 1/2.7" CMOS 5 Mpx Resolution 2560x1936/20 Fps Lens 5.1 ~ 51 mm 10x ≥ 50 dB Horizontal Rotation Speed 0 ~ 30°/s Tilt Rotation Speed 0 ~ 25°/s Horizontal Rotation Range 200°... -
Page 17: Function Description
46535.550E 1.2 - Function Description Multilanguage OSD Menu The language display on screen menu, the available language is English etc.. User can set the function or parameter, or check the related information through the OSD. Focus The auto focus enables the camera to focus automatically to maintain clear image. User can use manual focus to in special condition. Under the following conditions camera will not auto focus on the camera target: (1) Target is not the center of the screen;... -
Page 18: Installation
46535.550E 2 - Installation 2.1 - Product dimension 307 mm 198 mm 183 mm 306 mm 106 mm 183 mm 70 mm 306 mm 106 mm... -
Page 19: Function Instruction
46535.550E 3 - Function Instruction 3.1 - Power Up Action System System Protocol Auto Protocol Auto Dome ID Dome ID Comm Comm Temperature Temperature Version Version Exit Pan: XXX Tilt: XXX Power Up Self Testing Pan, Tilt, Camera Self-test Completion Pan action: Pan rotate in certain direction and stop in zero coordinate. -
Page 20: Osd Menu
46535.550E 4 - OSD Menu 4.1 - Menu Index <SYSTEM> <COMM> DEVICE ID PROTOCOL CHECK ID DOME ID TARGET ID COMM SOFT PROTOCOL TEMPERATURE BAUD RATE VERSION <COMM RESET> EXIT SAVE EXIT <IR DISPLAY> <DOME> WORKING MODE <COMM> TESTING TIME <IR DISPLAY>... -
Page 21: System Information
46535.550E 4.2 - System Information <MAIN MENU> <SYSTEM> <SYSTEM> <DOME> PROTOCOL PELCO D-P <CAMERA> DOME ID <DISPLAY> COMM 2400.N.8.1 <LANGUAGE> TEMPERATURE 41.8° <RESET> VERSION EXIT EXIT When enter the OSD, it displays Enter to the SYSTEM, you will see MFG: Max 15 chracters display on the screen. PROTOCOL: Display the protocol of the dome DOME ID: Display the dome address. -
Page 22: Ir Display
46535.550E 4.3.2 - IR Display <IR DISPLAY> WORKING MODE AUTO TESTING TIME OUTPUT POWER 100% ILLUMINATION ON AMBIENT LIGHT IR SWITCH ZOOM EXIT WORKING MODE: Working mode has auto, black/white, color selectable. Default is auto. TESTING TIME:On IR auto working mode and the programmed time, the IR will execute the programmed action, eg. Switch from day to night or from night to day. -
Page 23: Pan Scan
46535.550E 4.3.5 - Pan Scan <PAN SCAN> <A-B SCAN> PAN SCAN SPEED RUNNING..INIT RUNNING EXIT PAN SCAN SPEED: Pan scan speed is 1 to 64 grade selectable. INIT: Reset the scan speed and tilt degree as default setting. RUNNING: Running the scan speed and tilt degree set. 4.3.6 - Park Action <PARK ACTION>... -
Page 24: Display
46535.550E 4.5 - Display <DISPLAY> P AND T ZOOM ACTION DOME ID COMM TIME EXIT P AND T: On screen, it displays the pan and tilt degree, user can enable or disable it. ZOOM: Displays the zoom level ACTION: On the screen, it displays the current action, such as A-B scan, Call preset, Save preset, Call park action, Pan scan etc. User can enable or disable it DOME ID: At the top left corner of screen, it displays the dome ID. -
Page 25: Appendix 1: Anti-Lightning, Anti-Surge
46535.550E Appendix 1: Anti-lightning, Anti-surge. This product is extremely air discharge and lightning protection with TVS tube technology, which can effectively prevent the transient lightning below volt- age 3000 V, surge and damages caused by other types of pulse signals. However, necessary protective measures should be made in the premise of ensuring electrical safety for outdoor installation according to the actual situ- ation : ·... - Page 26 46535.550E...
- Page 27 46535.550E...
- Page 28 Viale Vicenza, 14 36063 Marostica VI - Italy 49401403A0 00 1905 www.vimar.com...
