BEDIENUNGSANLEITUNG
USER MANUAL
DJ-LED Scan 15
DMX Scanner
©
Copyright
Für weiteren Gebrauch aufbewahren!
Nachdruck verboten!
Keep this manual for future needs!
Reproduction prohibited!

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DJ-LED Scan 15 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Future light DJ-LED Scan 15

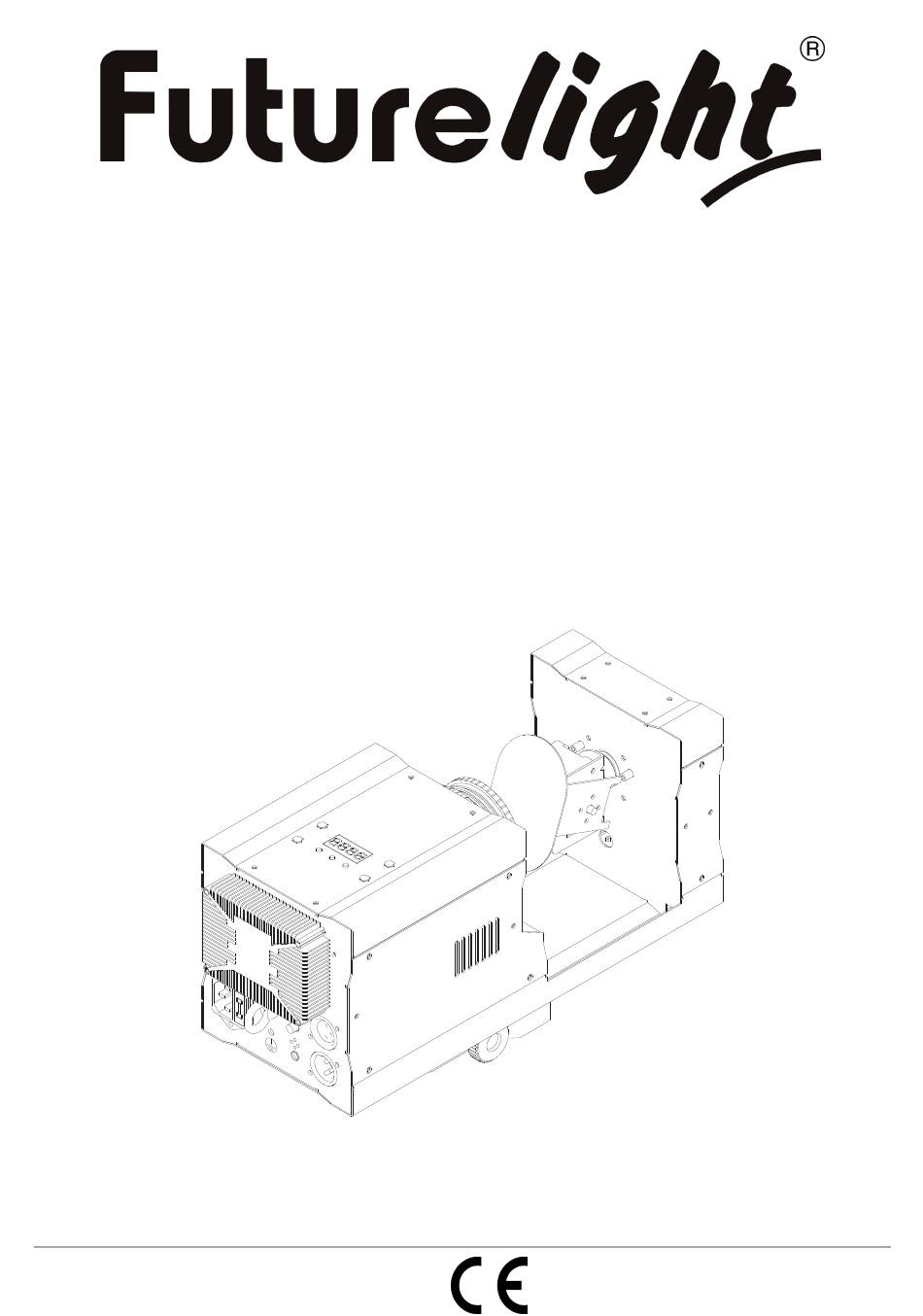

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL DJ-LED Scan 15 DMX Scanner © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
  • Page 2: Table Of Contents

    Inhaltsverzeichnis Table of contents EINFÜHRUNG ..............................3 Lieferumfang ..............................3 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 5 GERÄTEBESCHREIBUNG..........................6 Features ................................. 6 Geräteübersicht.............................. 7 INSTALLATION ..............................8 Überkopfmontage............................8 Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor ..........9 Anschluss ans Netz............................10 BEDIENUNG ..............................
  • Page 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT DJ-LED Scan 15 entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den FUTURELIGHT DJ-LED Scan 15 aus der Verpackung.
  • Page 4: Sicherheitshinweise

    SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.
  • Page 5: Bestimmungsgemäße Verwendung

    Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden.
  • Page 6: Gerätebeschreibung

    Das Gerät darf nur über den Montagebügel installiert werden. Um eine gute Luftzirkulation zu gewährleisten, muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden. Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren! Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist.
  • Page 7: Geräteübersicht

    Geräteübersicht (1) Menu-Taste (10) Empfindlichkeitsregler (2) Up-Taste (11) Mikrofon (3) LED-Display (12) DMX-Ausgangsbuchse (4) Down-Taste (13) DMX-Eingangsbuchse (5) Objektivlinse (14) Gehäuseschraube (6) Ablenkspiegel (15) Lüftergitter (7) Gehäuse (16) Feststellschraube (8) Netzanschluss/Sicherungshalter (17) Hängebügel (9) Fangseilöse 7/26 00069286.DOC, Version 1.0...
  • Page 8: Installation

    INSTALLATION Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
  • Page 9: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor

    Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden. Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss sich selbständig um die Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten! Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicher- heitsvorkehrungen verursacht werden!
  • Page 10: Anschluss Ans Netz

    Mikrofones ist kein Controller nötig, und die Strahlen werden musikgesteuert durch den Raum geworfen. Die Mikrofonempfindlichkeit kann mit Hilfe des Drehreglers beeinflußt werden. Trennen Sie dazu den DJ-LED Scan 15 vom Controller und stellen Sie den gewünschten Modus ein. Master/Slave-Betrieb Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät...
  • Page 11: Control Board

    Um die Startadresse einzustellen drücken Sie die Menu-Taste, bis das Display „512“ anzeigt und stellen die gewünschte Adresse über die Up/Down-Tasten ein. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den DJ-LED Scan 15 über Ihren Controller ansteuern. Achtung: Am letzten Projektor muss die DMX-Leitung durch einen 120 Widerstand abgeschlossen werden damit die Geräte korrekt funktionieren.
  • Page 12: Dmx-Protokoll

    DMX-Protokoll Steuerkanal 1 - Horizontale Bewegung (PAN) Wenn Sie den Regler verschieben, bewegen Sie den Spiegel horizontal (PAN). Allmähliches Einstellen des Spiegels bei langsamem Schieben des Reglers (0-255, 128-Mitte). Der Spiegel kann an jeder gewünschten Einstellung angehalten werden. Steuerkanal 2 - Vertikale Bewegung (TILT) Wenn Sie den Regler verschieben, bewegen Sie den Spiegel vertikal (TILT).
  • Page 13: Reinigung Und Wartung

    193 205 C1 CD 76% 80% S Gobo 2 Shake 206 217 CE D9 81% 85% S Gobo 1 Shake 218 255 DA FF 85% 100% F Rotierendes Goborad vorwärts mit ständiger Rotation und zunehmender Geschwindigkeit Steuerkanal 6 - LED-Schaltung, Strobe Decimal Hexad.
  • Page 14: Sicherungswechsel

    ACHTUNG! Die Linse muss gewechselt werden, wenn diese sichtbar beschädigt ist, so dass ihre Wirksamkeit beeinträchtigt ist, z. B. durch Sprünge oder tiefe Kratzer! Die Objektivlinse sollte wöchentlich gereinigt werden, da sich sehr schnell Nebelfluidrückstände absetzen, die die Leuchtkraft des Gerätes erheblich reduzieren. Reinigen Sie das Innere des Geräts mindestens einmal im Jahr mit einem Staubsauger oder einer Luftbürste.
  • Page 15: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a FUTURELIGHT DJ-LED Scan 15. You will see you have acquired a powerful and versatile device. Unpack your FUTURELIGHT DJ-LED Scan 15.
  • Page 16: Safety Instructions

    SAFETY INSTRUCTIONS CAUTION! Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires! This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual.
  • Page 17: Operating Determinations

    running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced insulation can cause mortal electrical shock. There must never be any objects entering into the device. This is especially valid for metal parts. If any metal parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and disconnected immediately.
  • Page 18: Description Of The Device

    The maximum ambient temperature T = 45° C must never be exceeded. Operate the device only after having become familiarized with its functions. Do not permit operation by persons not qualified for operating the device. Most damages are the result of unprofessional operation! Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.
  • Page 19: Overview

    Overview (1) Menu-button (10) Sensitivity-control (2) Up-button (11) Microphone (3) LED display (12) DMX-Out socket (4) Down-button (13) DMX-In socket (5) Objective-lens (14) Housing screw (6) Mirror (15) Ventilation grille (7) Housing (16) Fixation screw (8) Power supply/Fuseholder (17) Mounting bracket (9) Safety eyelet 19/26 00069286.DOC, Version 1.0...
  • Page 20: Installation

    INSTALLATION Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation.
  • Page 21: Dmx-512 Connection / Connection Between Fixtures

    dimensioned and used correctly in accordance with the latest industrial safety regulations (e. g. BGV C1, BGI 810-3). Please note: for overhead rigging in public or industrial areas, a series of safety instructions have to be followed that this manual can only give in part. The operator must therefore inform himself on the current safety instructions and consider them.
  • Page 22: Connection With The Mains

    The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the DJ-LED Scan 15 you can find an XLR-jack (DMX Out) and an XLR-plug (DMX In), which can be used for connecting several devices.
  • Page 23: Control Board

    If you set, for example, the address to channel 9, the device will use the channel 9 to 16 for control. Please, be sure that you don’t have any overlapping channels in order to control each DJ-LED Scan 15 correctly and independently from any other fixture on the DMX data link.
  • Page 24: Dmx-Protocol

    DMX-protocol Control-channel 1 - Horizontal movement (PAN) Push slider up in order to move the mirror horizontally (PAN). Gradual mirror adjustment from one end of the slider to the other (0-255, 128-center). The mirror can be stopped at any position you wish. Control-channel 2 - Vertical movement (TILT) Push slider up in order to move the mirror vertically (TILT).
  • Page 25: Cleaning And Maintenance

    193 205 C1 CD 76% 80% S Gobo 2 shake 206 217 CE D9 81% 85% S Gobo 1 shake 218 255 DA FF 85% 100% F Cont. gobo-wheel rotation forwards with increasing speed Control-channel 6 - Switching the LED, Strobe Decimal Hexad.
  • Page 26: Replacing The Fuse

    CAUTION! The lens has to be replaced when it is obviously damaged, so that its function is impaired, e. g. due to cracks or deep scratches! The objective lens will require weekly cleaning as smoke-fluid tends to building up residues, reducing the light-output very quickly.
