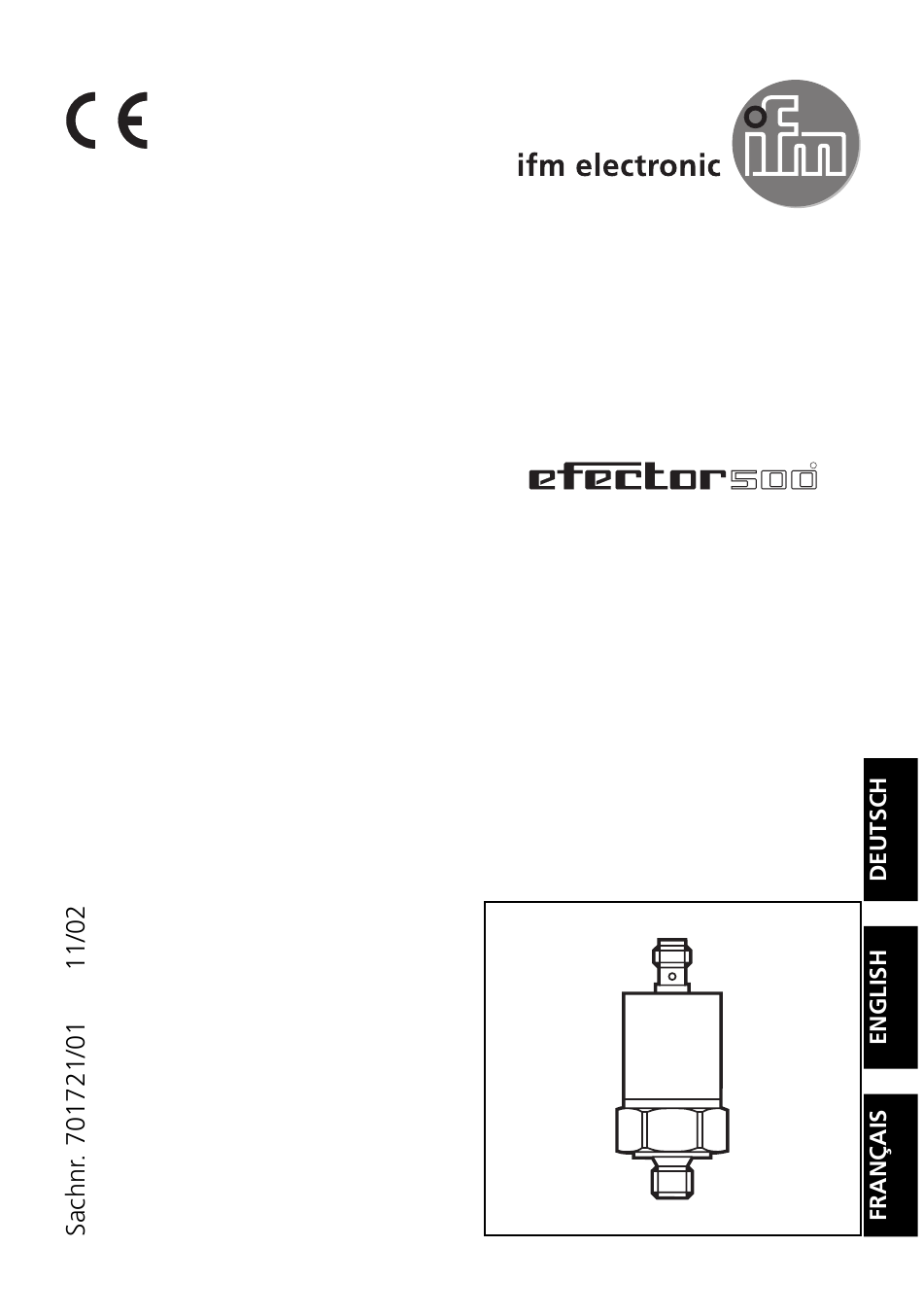

- Page 1 Bedienungsanleitung Operating instructions Notice utilisateurs Elektronischer Drucksensor Electronic pressure sensor Capteur de pression électronique PD70XX...
- Page 2 Sicherheitshinweise Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung. Vergewissern Sie sich, daß sich das Produkt uneingeschränkt für die betreffende Applikationen eignet. Die Mißachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und/oder Personenschäden führen. Prüfen Sie in allen Applikationen die Verträglichkeit der Produktwerkstoffe (s.
-
Page 3: Table Of Contents
Inhalt 1 Bestimmungsgemäße Verwendung ... . . Seite 4 2 Sensor mit Teach-Funktion (Auslieferungszustand) Seite 5 Montage ........Seite 5 Elektrischer Anschluß... -
Page 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der Drucksensor erfaßt den Systemdruck und erzeugt Ausgangs- signale entsprechend der eingestellten Ausgangskonfiguration. Einsatzbereich Druckart: Relativdruck Bestell- Zulässiger Meßbereich Berstdruck nummer Überlastdruck 0 ... 10 1 000 PD7024 0 ... 145 2 000 0 ... 1 000 5 000 (5 MPa) 15 000 (15 MPa) 0 ... -
Page 5: Sensor Mit Teach-Funktion (Auslieferungszustand)
Sensor mit Teach-Funktion (Auslieferungszustand) Grundeinstellung 1 Teach-Eingang zum Abgleich auf Druck-Sollwert (Pin 2) 1 Schaltausgang Halbleiterausgang, p-schaltend (Pin 4) Schaltfunktion Schließer (umschaltbar auf Öffner) 25% des Meßbereichsendwerts; Schaltpunkt (SP) (wird durch Teach-Vorgang neu eingestellt) Hysterese 2% vom Meßbereichsendwert Verzögerungszeit Dämpfung 0,06 s Montage Stellen Sie vor Ein- und Ausbau des Sensors sicher, daß... -
Page 6: Schaltpunkt Teachen
Schaltpunkt teachen Stellen Sie den Druck-Sollwert ein und halten Sie ihn konstant. Legen Sie Betriebsspannung (+U an Pin 2 (min. >2s, max. <5s).* Die LED des Sensors blinkt mit 2Hz ( Nach dem Teachvorgang gibt Pin 2 >2 ... <5s ein 2s langes Signal aus (= Bestätigung des Teachvorgangs).** Ausgangsfunktion umschalten... -
Page 7: Sensor Mit Anzeige-/ Programmiergerät Pp2000
Sensor mit Anzeige-/ Programmiergerät PP2000 OU2 / IN (Teach) Wird der Sensor mit einem Anzeige-/ Programmiergerät verbunden, • wird er von diesem Gerät mit Betriebsspannung versorgt, • überträgt er seine Daten kontinuierlich an dieses Gerät (Meßwerte, Auswertesignale und Parameter-Einstellungen). Es bieten sich damit folgende Möglichkeiten: •... - Page 8 Anschlußbelegung PP2000 Wenn Sie PP2000 fest verdrahten: Schalten Sie die Anlage span- nungsfrei bevor Sie das Gerät anschließen. Wenn Sie PP2000 mobil in der laufenden Anlage verwenden: Verbinden Sie PP2000, Sensor und Anlage nur über Steckverbindungen! Lösen Sie Steckverbindungen nicht, wenn sie unter Spannung stehen.
-
Page 9: Frei Konfigurierter Sensor Mit 2 Schaltausgängen
Frei konfigurierter Sensor mit 2 Schaltausgängen Stellen Sie folgende Parameter ein: • Schaltpunkte und Rückschaltpunkte (SP1, rP1, SP2, rP2) • Schaltfunktion der Ausgänge (OU1, OU2) Ausgang 1 Ausgang 2 Hysteresefunktion / Schließer (Hno) Schaltfunktion Hysteresefunktion / Öffner (Hnc) (Ausgang 1 und Ausgang 2; Funktion getrennt je Ausgang Fensterfunktion / Schließer (Fno) einstellbar) -
Page 10: Frei Konfigurierter Sensor Mit Teach-Funktion
5 Frei konfigurierter Sensor mit Teach-Funktion Stellen Sie folgende Parameter ein: • Hysterese / Breite des Fensters (SP1, rP1) • OU2 = tch (konfiguriert Pin 2 als Teach-Eingang) • Schaltfunktion für Ausgang 1 (OU1) Hysteresefunktion / Schließer (Hno) Hysteresefunktion / Öffner (Hnc) Fensterfunktion / Schließer (Fno) Fensterfunktion / Öffner (Fnc) Sie können zusätzlich einstellen:... - Page 11 Arbeiten Sie mit Fensterfunktion (Fno oder Fnc), stellen Sie die Breite des Fensters ein durch den Abstand zwischen SP1 und rP1. Beim Teach-Vorgang wird das Fenster so gelegt, daß sich der aktuelle Systemdruck (P ) in der Mitte des Fensters befindet. Fensterbreite Einstellen Teachen Teach-Zeitpunkt...
-
Page 12: Technik-Information / Funktionsweise / Parameter
Technik-Information / Parameter / Funktionsweise Menüpunte / Einstellbare Parameter (in Verbindung mit Programmiergerät) Schaltpunkt 1 / 2 Oberer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert. • Einstellbereich:1 ... 100% des Meßbereichsendwerts, • Anzeige in der eingestellten Einheit (bar, PSI, kPa). Rückschaltpunkt 1 / 2 Unterer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert. - Page 13 Menüpunkte für Aktionen des Programmier- / Anzeigegeräts PP2000 Sto = store (speichern): speichert einen Parametersatz ab Snd = send (senden): überträgt einen Parametersatz zum Sensor → zur Erläuterung Bedienungsanleitung des PP2000. Erweiterte Funktionen Dieser Menüpunkt enthält ein Untermenü mit den folgenden Parametern.
- Page 14 Dämpfung für die Schaltausgänge Mit dieser Funktion lassen sich Druckspitzen von kurzer Dauer oder hoher Frequenz ausfiltern. dAP-Wert = Ansprechzeit zwischen Druckänderung und Änderung des Schaltzustands in Sekunden (s). • Einstellbereich: 0 / 0,01 ... 4 s in Schritten von 0,01 s, (0 = dAP ist nicht aktiv).
-
Page 15: Funktionsweise
Funktionsweise der Schnittstellen Pin 2 und Pin 4 Die Funktionen der Steckerpins 2 und 4 sind variabel und können mit einem Programmiergerät (PP2000) eingestellt werden. • Pin 2 = Teach-Eingang oder Schaltausgang (einstellbar durch den Menüpunkt OU2; → Seite 12). •... -
Page 16: Hysteresefunktion
Hysteresefunktion: Hysterese hält Schaltzustand des Ausgangs sta- bil, wenn der Systemdruck um den Sollwert schwankt. Hysterese Bei steigendem Systemdruck schaltet Ausgang Erreichen des Schaltpunkts (SPx); fällt der Systemdruck wieder ab, schaltet der Ausgang erst dann zurück, wenn der Rückschalt- punkt (rPx) erreicht ist. Die Hysterese ist einstellbar: Zuerst wird der Schaltpunkt festgelegt, dann im gewünschten Abstand der Rückschaltpunkt. -
Page 17: Technischen Daten
Technische Daten Betriebsspannung [V] ....... 9,6 ... 30 DC Betriebsspannung für PP2000 mit Sensor PP70xx [V] ..min. 18 DC Strombelastbarkeit [mA]. - Page 18 Safety instructions Please read the product description prior to installing the unit. Please check that the product is suitable for your application without any restrictions. If the operating instructions or the technical data are not adhered to, personal injury and/or damage to property may occur.
- Page 19 Contents 1 Function and features ..... . page 20 2 Sensor with Teach function (factory setting) ..page 21 Installation .
-
Page 20: Function And Features
1 Function and features The pressure sensor detects the system pressure and generates output signals according to the set output configuration. Applications Type of pressure: relative pressure Permissible Measuring Bursting Order no. range pressure overl. pressure 0 ... 10 1 000 PD7024 0 ... -
Page 21: Sensor With Teach Function (Factory Setting)
Sensor with Teach function (factory setting) Factory default values 1 Teach input for setting to the desired pressure value (pin 2) 1 switching output semiconductor output, p-switching (pin 4) Switching function normally open (normally closed selectable) 25% of value of measuring range; Switch point (SP) (is set to new value by Teach function) Hysteresis... -
Page 22: Switch Point Teaching
Switch point Teaching Set the requested pressure and keep it constant. Apply the operating voltage ) to pin 2 (min. >2s, max. <5s).* The LED of the sensor flashes (2 Hz) ( After teaching the sensor supplies a >2 ... <5s signal at pin 2 for 2s (= confirmation of successfull setting).** Change output function:... -
Page 23: Sensor With Programming/Display Unit Pp2000
Sensor with display/programming unit PP2000 OU2 / IN (Teach) If the sensor is connected to a display / programming unit • it is supplied with operating voltage by this unit, • it continuously transfers its data to this unit (measured values, signals transferred to the evaluation electronics and parameter settings). - Page 24 Wiring of PP2000 For hard-wiring of the PP2000: Disconnect power before connecting the unit. For mobile use of the PP2000 after installation of the sensor: Connect PP2000, sensor and plant via the plug and socket connections only! Do not disconnect these connections while live. p-switching n-switching 2 x Out...
-
Page 25: Freely Configured Sensor With 2 Switching Outputs
Freely configured sensor with 2 switching outputs Set the following parameters: • Switch-on points and switch-off points (SP1, rP1, SP2, rP2) • Switching function of the outputs (OU1, OU2) output 1 output 2 hysteresis function / N.O. (Hno) Switching function hysteresis function / N.C. -
Page 26: Freely Configured Sensor With Teach Function
5 Freely configured sensor with Teach function Set the following parameters: • hysteresis / width of the window (SP1, rP1) • OU2 = tch (pin 2 configured as teach input) • Switching function for output 1 (OU1) hysteresis function / N.O. (Hno) hysteresis function / N.C. - Page 27 When working with the window function (Fno or Fnc) set the width of the window by the difference between SP1 and rP1. During the teach operation the window is set so that the current system pressure (P ) is in the middle of the window. set the window teach operation teach instant...
-
Page 28: Technical Informations / Functioning / Parameters
6 Technical information / Functioning / Parameters Menu items / Adjustable parameters (when connected to programming unit) Switch-on point 1 / 2 Upper limit value at which the output changes its switching status. • Setting range: 1 ... 100% of the value of the measuring range, •... - Page 29 Menu items for actions of the PP2000 Sto = store: stores parameters Snd = send: transfers parameters to the sensor See operating instructions of the programming/display unit PP2000. Enhanced functions This menu item contains a submenu with additional parameters. You can access these parameters by pressing the SET button briefly.
- Page 30 Damping for the switching outputs Pressure peaks of short duration or high frequency can be filtered out. dAP-value = response time between pressure change and change of the switching status in seconds. • Setting range: 0 / 0.01... 4 s in steps of 0.01 s (0 = dAP is not active).
-
Page 31: Functioning Of The Connector Pins 2 And 4
Functioning of the connector pins 2 and 4 The functions of the connector pins 2 and 4 are variable and can be set by means of a programming unit. • Pin 2 = Teach input or switching output (can be set by menu com- mand OU2;... -
Page 32: Hysteresis
Hysteresis: The hysteresis keeps the switching state of the output stable if the system pressure varies about the preset value. When the system hysteresis pressure is rising, the output switches when the switch-on point has been reached (SPx); when the system pressure is falling again, the output switches back when the switch-off point (rPx) has been reached. -
Page 33: Technical Data
Technical data Operating voltage [V] ....... 9.6 ... 30 DC Operating voltage for PP2000 with sensor PP70xx [V]. - Page 34 Remarque sur la sécurité Avant la mise en service de l'appareil, veuillez lire la descrip- tion du produit. Assurez-vous que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation. Le non-respect des remarques ou des données techniques peut provoquer des dommages matériels et/ou corporels. Pour toutes les applications, veuillez vérifier la compatibilité...
- Page 35 Contenu 1 Fonctionnement et caractéristiques ... . page 36 2 Capteur avec entrée Teach (préréglage d'usine) . . page 37 Montage ........page 37 Raccordement électrique .
-
Page 36: Fonctionnement Et Caractéristiques
1 Fonctionnement et caractéristiques Le capteur de pression détecte la pression du circuit et génère des signaux de sortie selon la configuration de sortie réglée. Applications Type de pression: pression relative Surpression Etendue de Pression mesure d’éclatement commande admissible 0 ... 10 1 000 PD7024 0 ... -
Page 37: Capteur Avec Entrée Teach (Préréglage D'usine)
Capteur avec entrée Teach (préréglage d'usine) Valeurs préréglées à l'usine pour le réglage à la valeur de pression souhaitée 1 entrée Teach (broche 2) 1 sortie de commutation sortie statique, pnp (broche 4) Fonction de normalement ouvert commutation (modifiable en normalement fermé) 2% de l'etendue de mesure Point de consigne (SP) (réglage du nouveau par la fonction Teach) -
Page 38: Seuil De La Fonction Teach
Seuil de la fonction Teach: Régler la pression souhaitée et la maintenir constante. Appliquer la tension d'alimentation ) à la broche 2 (min. >2s, max. <5s).* La LED du capteur clignote (2 Hz) ( Après le capteur fournit un signal à >2 ... -
Page 39: Capteur Avec Unité De Progr./Affichage Pp2000
Capteur avec unité de programmation/affichage PP2000 OU2 / IN (Teach) Si le capteur est raccordé à une unité de programmation/affichage, • il est alimenté avec la tension d'alimentation du module, • il transmet ses données continuellement à cette unité. (valeurs mesurées, signaux transmis à... - Page 40 Raccordement de l’unité de programmation/affichage PP2000 Pour le câblage du PP2000: Mettre l'installation hors tension avant de raccorder l'unité. Pour l'emploi mobile du PP2000 sur une installation en service: Intercaler le PP2000 entre le capteur et l'installation à l'aide du connecteur! Ne pas déconnecter les connecteurs quand ils sont sous tension.
-
Page 41: Capteur Configuré Par Pp2000 Avec 2 Sorties
Capteur configuré par PP2000 avec 2 sorties Régler les paramètres suivantes: • Consignes hautes / consignes basses (SP1, rP1, SP2, rP2) • Fonctions de commutation pour les sorties (OU1, OU2) sortie 1 sortie 2 hystérésis / N. O. (Hno) fonction de commutation hystérésis / N. -
Page 42: Capteur Configuré Par Pp2000 Avec Entrée Teach
5 Capteur configuré par PP2000 avec entrée Teach Régler les paramètres suivantes: • hystérésis / largeur de la fenêtre (SP1, rP1) • OU2 = tch (broche 2 configurée comme entrée Teach) • Fonctions de commutation pour sortie 1 (OU1) hystérésis / N. O. (Hno) hystérésis / N. - Page 43 Lorsque vous travaillez avec la fonction fenêtre (Fno ou Fnc), la lar- geur de la fenêtre est réglée par l'écart entre SP1 et rP1. Pendant l'opération Teach, la fenêtre est réglée de façon à ce que la pression actuelle du système (P ) se trouve au milieu de la fenêtre.
-
Page 44: Informations Techniques / Fonctions / Paramètres
6 Informations techniques / Fonctions / Paramètres Options de menu/ Paramètres réglables (si raccordé à une unité de programmation) Point de consigne haut 1 / 2 Seuil auquel la sortie change son état de commutation. • Plage de réglage: 1 ... 100% de la valeur de l'étendue de mesure, •... - Page 45 Options de menu pour les actions du PP2000 Sto = store (mémoriser): mémorise des paramètres Snd = send (transmettre): transmet des paramètres au capteur Voir le notice utilisateurs de l'unité de programmation/affichage Fonctions supplémentaires Cette option de menu contient un sous-menu avec des paramètres supplémentaires.
- Page 46 Amortissement pour les sorties de commutation Les pics de pression de courte durée ou de haute fréquence peuvent être filtrés. Valeur dAP = temps d' amortissement entre changement de la pression et changement de l'état de commutation en secondes. • Plage de réglage: 0 / 0,01 ... 4 s en pas de 0,01 s (0 = dAP n'est pas actif).
-
Page 47: Fonctionnement De Broches Pin 2 Et 4 Du Connecteur
Fonctionnement de broches pin 2 et 4 du connecteur Les fonctions des broches 2 et 4 du connecteur sont variables et peuvent être réglées par l'unité de programmation. • Broche 2 = entrée Teach ou sortie de commutation (réglable via l'option de menu OU2;... -
Page 48: Hystérésis
Hystérésis: L'hystérésis garantit un état de commutation stable en cas de fluctuations de la pression du cir- cuit autour de la valeur présélec- hystérésis tionnée. Si la pression du circuit augmente, la sortie commute lorsque la consigne haute est atteinte (SPx); si la pression du circuit diminue de nouveau, la sortie ne commute que lorsque la consigne basse (rPx) est atteinte. -
Page 49: Données Techniques
Données techniques Tension d'alimentation [V] ......9,6 ... 30 DC Tension d'alimentation pour PP2000 avec capteur PP70xx [V] . . . min. 18 DC Courant de sortie [mA] . -
Page 50: Maßzeichnung
Maßzeichnung Scale drawing Dimensions M12 x1... -
Page 51: Menü-Übersicht
Programmier-Menü Programming menu Menu (seulement si raccordé à (zugänglich nur mit (only when connected to une unité de Programmiergerät) programming unit) programmation) = Mode/Enter = Set... -
Page 52: Valeurs De Paramètre Réglées
Niederlassung Bayern • 82178 Puchheim • Tel. 0 89 / 8 00 91-0 Niederlassung Ost • 07639 Tautenhain • Tel. 0 36 601 / 771-0 ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen Eingestellte Parameter-Werte / Set parameter values / Valeurs de paramètre réglées...
