Art.nr. 300 471

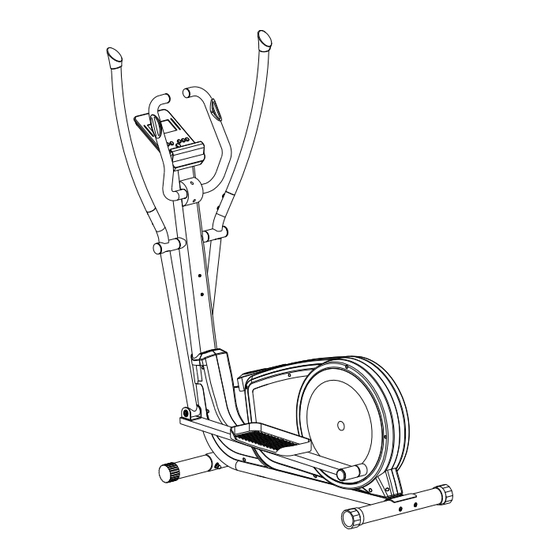

Model KH-832 D2

Advertisement

loading

Related Manuals for Abilica KH-832 D2

Summary of Contents for Abilica KH-832 D2

  • Page 1 Art.nr. 300 471 Model KH-832 D2...

  • Page 2: Table Of Contents

    INNHOLD / INNEHÅLL / CONTENTS Deletegning / Sprängskiss / Parts drawing Deleliste / Dellista / Parts List Montering / Assembly Viktig informasjon Betjening av computeren Reklamasjonsvillkår Kontaktinformasjon Viktig information Betjäning av datorn Reklamationsvillkor Kontaktinformation Important information Operating the console Warranty regulations Conatct information...
  • Page 3 DELETEGNING / SPRÄNGSKISS / EXPLODED VIEW 60 58 77 74 48 82 51 60 58 32 45 89 50 71 70 74 77 9 69 43 57 24 39 26 61 41 40 6 20 33L 62...

  • Page 4: Deleliste / Dellista / Parts List

    DELELISTE / DELLISTA / PARTS LIST Q’TY PART NO. DESCRIPTION MATERIAL SPECIFICATION Main frame Front stabilizer Q195 D60*500L*1.5T Flat washer Q235A D16xD8.5x1.2T foot cap(12angle) PP5070 D60*D75*50L foot cap(round) D60*D67*43 Curved washer Q235A D22xD8.5x1.5T Spring washer D15.4xD8.2x2T D38x15L Allen bolt M8x1.25x20L Handlebar post Pedal supporting tube Left movable supporting tube...
  • Page 5 Round cross screw ST4.2x1.4x20L Poly belt 1651 pj6 Left chain cover HIPS88 826*62.3*513 Right chain cover HIPS88 826*66.6*513 Flywheel set Cross screw ST4.0x1.41x20L Side cover D36*16 Hex bolt M6*1.0*15L Flat washer Q235A D14*D6.5*0.8T Left round disc HIPS88 D456*29 Right round disc HIPS88 D456*27 Bearing...
  • Page 6 Computer fixed bracket 120*110*2.5T Flat washer Q235A D25*D8.5*2T Fixing plate for idle wheel Flat washer Q235A D50*D10*3T Handlebar welding set Flat washer Q235A D28*D8.5*3T Flat washer Q235A D14*D6.5*0.8T Front pedal axle Q235B D15.83*62.7L Bolt Q235A M5x0.8x15L Screw Q235A M6*15L Handle pulse cable 700L Buffer D9*D5.8*13...
  • Page 7 Hex bolt M5*0.8*15L Flat washer Q235A D12*D5.2*0.8T Magnetic cell 40*3*3 Magnet NDFEB 39.5*10*25 Screw Q235A ST4*1.41*12L Buffer 23*76*1.7T Bolt Q235A M5*0.8*12L...

  • Page 8: Montering / Assembly

    MONTERING / ASSEMBLY 20 6 6 7 63 6 20 Step-1...
  • Page 9 M6*1*15L D14*D6.5*8T 77 74 11 Step-2...
  • Page 10 Step-3...
  • Page 11 Step-4...
  • Page 12 23 76 Step-5...
  • Page 13 M5x10Lx4 Step-6...

  • Page 14: Viktig Informasjon

    VIKTIG INFORMASJON Bruksområdet for dette treningsapparatet er hjemmetrening. Apparatet skal kun brukes som beskrevet i denne bruksanvisningen. Eieren av trimapparatet er ansvarlig for at alle brukere er kjent med disse sikkerhetsreglene. Under montering; sørg for at alle skruer og muttere sitter på rett plass og at de entrer skikkelig, før du begynner å...

  • Page 15: Betjening Av Computeren

    BETJENING AV COMPUTEREN Når computeren er nullstilt vil alle verdiene vise 00:00, og alle funksjonene vil blinke samtidig. Dette kalles ”oppstartsbilde” og er utgangspunkt for alle innstillingene som er beskrevet videre i brukerveiledningen. Du manøvrerer enkelt blant de ulike menyene ved å trykke på UP og DOWN-knappene for å finne ønsket funksjon eller verdi, og bekrefter valget ved å...
  • Page 16 INFORMASJON ENGELSK NORSK BESKRIVELSE OMDREININGER / MIN. Viser tråkkfrekvensen SPEED HASTIGHET Viser gjeldende hastighet TIME Viser tidsforbruk DISTANCE DISTANSE Viser tilbakelagt distanse CALORIES KALORIER Viser kaloriforbruket PULSE PULS Viser gjeldende puls QUICK START Den enkleste måten å komme i gang med treningen på, er ganske enkelt å trykke på START•STOP-knappen.
  • Page 17 PROGRAM Bla deg fra oppstartsbildet til menyen for programmer, som beskrevet ovenfor. Du har 12 ulike forhåndsprogrammerte løypeprofiler å velge mellom, som er delt inn i tre nivåer. BEGINNER, som er lett intensitet. ADVANCE, som er middels intensitet. Og SPORTY, som er høy intensitet. Velg ønsket program, og de 8 første seksjonene av løypeprofilen for det aktuelle programmet vises grafisk.
  • Page 18 PULSTRENING PULS ALDER 20 HØY INTENSITET: ═ Anaerob intervalltrening MIDDELS INTENSITET: ═ Økt kondisjon og oksygenopptak LAV INTENSITET: ═ Lange økter for maks. fettforbrenning. BLUETOOTH™ FUNKSJON Last ned APPen «iConsole» eller «iConsole +» for å få tilgang til flere programmer og funksjoner.
  • Page 19 RETNINGSLINJER FOR REKLAMASJONSBEHANDLING Reklamasjonsbestemmelsene omhandler produkter brukt til hjemmetrening. For bedriftsmarkedet finnes egen oversikt over garantibestemmelser for semi-proff utstyr. Komponentene som trimutstyr er satt sammen av er i hovedsak delt inn i tre hovedgrupper; Slitedeler, Andre utskiftbare komponenter og Konstruksjon/rammeverk. Med Slitedeler menes deler som man ved normal bruk vil måtte påregne og bytte ut med jevne mellomrom.
  • Page 20 VIKTIG VEDRØRENDE SERVICE Om det skulle oppstå problemer av noe slag, ber vi deg om å kontakte Mylna Service. Vi vil gjerne at du kontakter oss før du kontakter butikken slik at vi kan tilby deg best mulig hjelp. – her vil du finne informasjon om Besøk vår hjemmeside www.mylnasport.no produktene, brukermanualer, ett kontaktskjema for å...

  • Page 21: Viktig Information

    VIKTIG INFORMATION Användningsområdet för detta träningsredskap är hemmaträning. Träningsredskapet får endast användas enligt beskrivningen i denna bruksanvisning. Träningsredskapets ägare ansvarar för att alla användare har satt sig in i dessa säkerhetsföreskrifter. Vid montering: se till att alla skruvar och muttrar sitter på rätt plats och att de är ordentligt införda innan du börjar spänna dem.
  • Page 22 HUR DU ANVÄNDER DATORN När datorn återställs alla värden visar 0:00 och alla funktioner blinkar samtidigt. Detta kallas "Startbild" och är utgångspunkten för alla inställningar som beskrivs vidare i den här handboken. Du manövrera lätt bland de olika menyerna genom att trycka på knapparna UPP och NER för att hitta önskad funktion eller värde, bekräftar valet genom att trycka på...
  • Page 23 INFORMATION ENGELSKA SVENSKA BESKRIVNING VARV / MIN. Visar stegfrekvensen SPEED HASTIGHET Visar aktuell hastighet TIME Visar tidsförbrukning DISTANCE DISTANS Visar avverkad distans CALORIES KALORIER Visar kaloriförbrukningen PULSE PULS Visar aktuell puls QUICK START Det enklaste sättet att komma igång med din träning på är att helt enkelt trycka START •...
  • Page 24 PROGRAM Navigera från startavbildningen till menyn av program, som beskrivs ovan. Du har 12 olika förprogrammerade spår profiler att välja mellan, som är uppdelat i tre nivåer. BEGINNER, transportintensitet . ADVANCE, som är medel intensitet. Och SPORTY, som är hög intensitet. Välj det program, och de första 8 avsnitt av spårprofil för att Programmet visas grafiskt.
  • Page 25 PULSTRÄNING PULS ÅLDER 20 HÖG INTENSITET: Anaerob intervallträning GENOMSNITTLIG INTENSITET: Ökad kondition och syreupptagning LÅG INTENSITET: Långa träningspass för maximal fettförbränning. BLUETOOTH™ FUNKTION Ladda ner appen "iConsole" eller "iConsole +" för att få tillgång till flera program och funktioner. Lösenordet för anslutningen är 0000. Fungerar för iOS och Android...

  • Page 26: Reklamationsvillkor

    REKLAMATIONSVILLKOR Reklamationsvillkoren omfattar produkter som endast användts till hemmaträning För företagsmarknaden gäller egna villkor. Villkoren omfattar slitdelar, andra utbytbara komponenter och konstruktion/ramverk. Med slitdelar avses delar som man vid normal användning måste räkna med att byta ut med jämna mellanrum. Härunder inräknas delar som bromsklossar, linhjul, vajrar, justeringsskruvar, kullager, gummiband, fjädrar och liknande.
  • Page 27 VIKTIGT BETRÄFFANDE SERVICE Om det skulle uppstå roblem av något slag, kontakta Mylna Service. Vi skulle vilja att ni kontaktar oss innan du kontaktar butiken så att vi kan erbjuda dig bästa möjliga hjälp. Besök vår hemsida www.mylnasport.se - här hittar du information om produkterna, bruksanvisningar, ett kontaktformulär som du kan använda för att komma i kontakt med oss och möjlighet att beställa reservdelar.

  • Page 28: Important Information

    IMPORTANT INFORMATION The area of use for this fitness equipment is home exercise. The exercise machine should only be operated as described in this manual. The owner of the equipment is responsible that all users of the exercise machine are familiar with the contents of these precautions.
  • Page 29 HOW TO OPERATE THE CONSOLE When the computer is reset, all values show 0:00 and all functions will flash simultaneously. This is called "startup image" and is the starting point for all settings described further in this manual. You maneuver easily among the various menus by pressing the UP and DOWN buttons to find the desired function or value, confirming the selection by pressing the MODE button.
  • Page 30 INFORMATION LABEL DESCRIPTION Shows the pedaling frequency SPEED Shows the current speed TIME Shows the elapsed time DISTANCE Shows the distance travelled CALORIES Shows a calculated of calories burned PULSE Shows the current heart rate QUICK START The easiest way to get started with your workout on, is simply pressing START • STOP button.
  • Page 31 PROGRAM Navigate from the boot image to the menu of programs, as described above. You have 12 different preprogrammed trail profiles to choose from, which is divided into three levels. BEGINNER, transport intensity. ADVANCE, which is medium intensity, and SPORTY, which is high intensity. Select the program, and the first 8 sections of track profile for that program displayed graphically.
  • Page 32 PULSE TRAINING PULSE HIGH INTENSITY: ═ Anaerob interval training MEDIUM INTENSITY: ═ Increase stamina LOW INTENSITY: ═ Long sessions for max fat-burning BLUETOOTH™ FUNCTION Download the APP named «iConsole» or «iConsole +» to access more programs and functions. Password for the wireless connection is 0000. Works with iOS and Android.

  • Page 33: Warranty Regulations

    WARRANTY REGULATIONS The warranty regulations apply for products that are used for home exercise. For the corporate market, there are specially adapted products and separate warranty regulations apply. Exercise equipment consist mainly of three component categories; Wearing parts, Other replaceable labour parts, and Frame / Structure. By Wearing parts is implied parts that will eventually be worn down through normal use, and thereby need to be replaced regularly.
  • Page 34 IMPORTANT REGARDING SERVICE In the event of problems of any kind, please contact Mylna Service. We would like you to contact us before contacting the store so we can offer you the best possible help. Visit our website www.mylnasport.no - here you will find information about the products, user manuals, a contact form to get in touch with us and possibility to order spare parts.
