Art.nr. 300 935
Model KH-706ME

Advertisement

Table of Contents
loading

Related Manuals for Abilica WinMag Cruise

Summary of Contents for Abilica WinMag Cruise

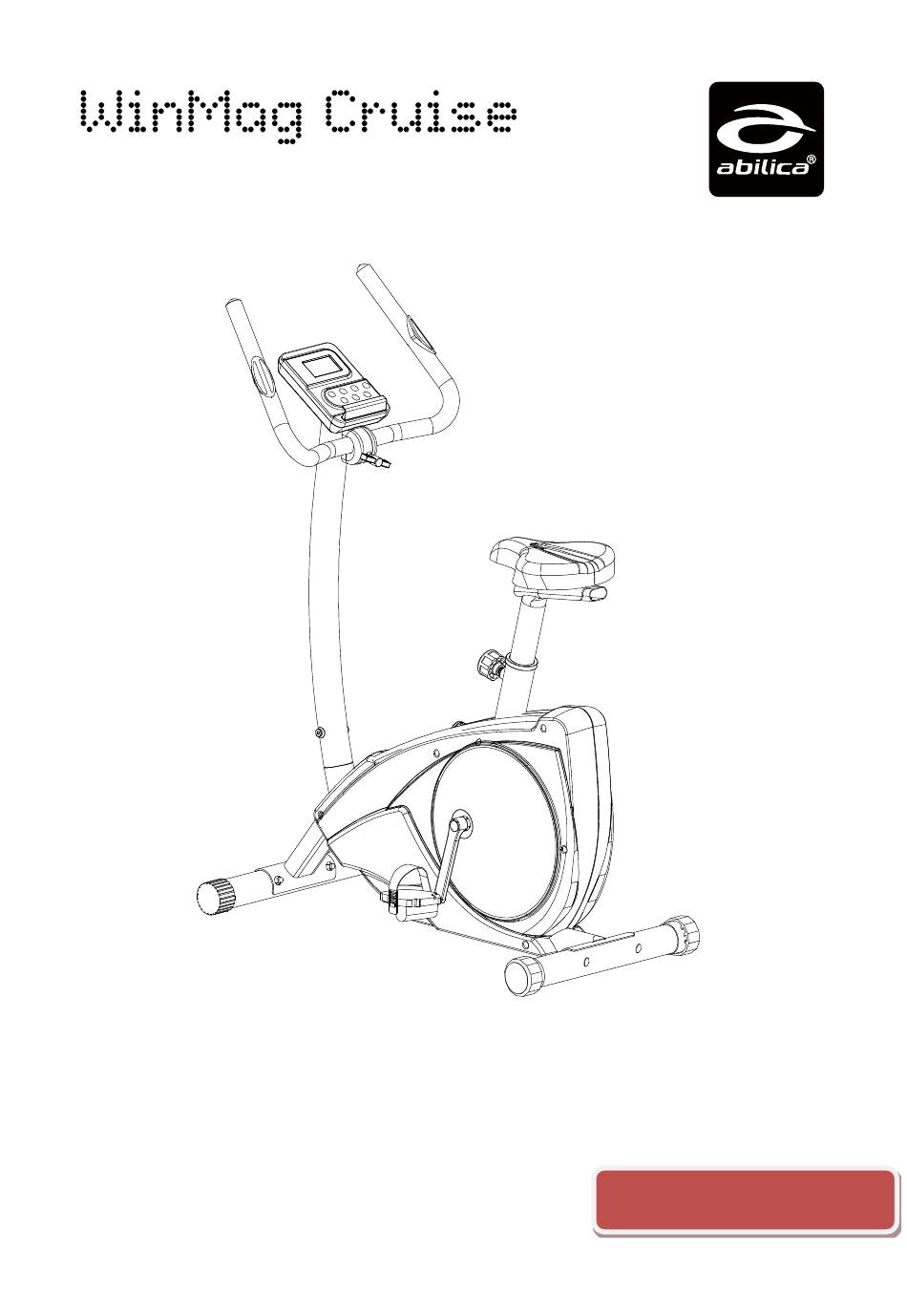

  • Page 1 Art.nr. 300 935 Model KH-706ME...
  • Page 2 INNHOLD / INNEHÅLL / CONTENTS Deletegning / Sprängskiss / Exploded view Monteringsdeler / Parts details Deleliste / Dellista / Parts List Montering / Assembly Viktig informasjon Betjening av computeren Reklamasjonsbehandling Kontaktinformasjon Viktig information Betjäning av datorn Reklamationsvillkor Kontaktinformation Important information Operating the console Warranty regulations Conatct information...
  • Page 3 DELETEGNING / SPRÄNGSKISS / EXPLODED VIEW 48 50 51 52 75 49 42 43 44 45 5 71 70 21 40 41 47 46 53 54 59 63 64 6 5 7 32L 32R...
  • Page 4 MONTERINGSDELER / MONTERINGSDELAR / ASSEMBLY PARTS 20L & 20R...
  • Page 5 DELELISTE / DELLISTA / PARTS LIST PART Q’TY DESCRIPTION MATERIAL SPECIFICATION Main frame Front stabilizer Q195 D60x500Lx1.5T Rear stabilizer D60x1.5Tx480L Q195 Square neck bolt M8x1.25x75L Spring washer D15.4xD8.2x2T Curved washer D22*D8.5*1.5T Q235A Cup nut M8x1.25x15L Allen bolt M8x1.25x20L seat tube welding set Handlebar post seat adjustable tube handlebar...
  • Page 6 Left crank 1015A 6 1/2"x9/16"-20UNF Right crank 1015A 6 1/2"x9/16"-20UNF bearing GCr15 #6003ZZ Crank axle welding set Belt 370 PJ5 Belt wheel NL+ fiber D240x21 Allen bolt M6x1.0x15L Anti-loose nut Q235A M6x1.0x6T Round cover HIPS D359 Left chain cover 800*75*520, Right chain cover 800*75*520, Screw...
  • Page 7 Q235A M6*1*6T Nylon washer NL66 D6*D19*1.5T Flat washer Q235 D13*D6.5*1.0T Fixing plate for idle wheel Allen bolt M10*35L bushing D13.5*D10*9 Idle wheel D42*D38*24 Anti-loose nut Q235 M10x1.5x10T Allen bolt M8*1.25*25L,8.8級 Plastic flat washer NL66 D10*D24*0.4T Flat washer Q235A D21*D8.5*1.5T Q235A M8*1.25*6T Anti-loose nut Q235...
  • Page 8 Lower computer cable 850L Round magnet bolt Q235A M5*0.8*12L motor screw ST4.2*1.4*15L Electric cable 400L Sensor cable 100L adaptor 6V,500mA Tension cable D1.2*280L 25*50*32L Flat washer Q235A D28*D8.5*3T Club knob Q235A+ABS D60x32L(M8x1.25) Inner hexagon cross wrench wrench Q235A 121*D6...
  • Page 9 MONTERING / ASSEMBLY STEP 1 M8x1.25x75L D15.4xD8.2x2T D22*D8.5*1.5T M8x1.25x15L 7 5 6 STEP-1 1) Assemble the front stabilizer (2) and rear stabilizer (3) onto the main frame (1) by using the square neck bolt (4), the curved washer (6), the spring washer (5), and the cup nut (7).
  • Page 10 STEP 2 D16xD8.5x1.2T M8*1.25*8T (x1) D28*D8.5*3T D60*32L STEP-2 1) Assemble the seat (13) on the seat adjustable tube (11) by using the anti-loose nut (62), flat washer (74). 2) Assemble the seat (13) on the seat welding set (9) by using the flat washer (88), the club knob (89).
  • Page 11 STEP 3 M8x1.25x20L D15.4xD8.2x2T D22*D8.5*1.5T 5 71 70 STEP-3 1) Connect the upper computer cable (77) and lower computer cable (78). 2) Assemble the handlebar post (10) on the main frame (1) by using the spring washer (5), the curved washer (6) and Allen bolt (8). 3) Assemble the handle bar (12) on the handlebar post (10) by using the spring washer (5), knob (70), the flat washer (71), the bushing (72) and the protective cover (73).
  • Page 12 STEP 4 M5x10L STEP-4 1) Connect the handle pulse cable (68) and the upper computer cable (77) with the computer (14). Then fix the computer (14) on the handlebar post (10) by using the bolt (15). 2) Assemble the pedal (20L&20R) on the left crank (24L) and the right crank (24R). 3) Connect the adaptor (85) to the adaptor socket.
  • Page 13 VIKTIG INFORMASJON Bruksområdet for dette treningsapparatet er hjemmetrening. Sykkelen skal kun brukes som beskrevet i denne bruksanvisningen. Eieren av sykkelen er ansvarlig for at alle brukere er kjent med disse sikkerhetsreglene. Under montering; sørg for at alle skruer og muttere sitter på rett plass og at de entrer skikkelig, før du begynner å...
  • Page 14 BETJENING AV COMPUTEREN Funksjon Beskrivelse Teller opp – Dersom det ikke blir satt et forhåndsinnstilt mål, vil computer telle TIME opp fra 00:00 til 99:59. Nedtelling – computer vil telle ned fra forhåndssatt tid til 00:00. Hver økning eller reduksjon er på 1 minutt, mellom 00:00 og 99:00. SPEED Viser hastighet.
  • Page 15 Nøkkelfunksjoner Knapp Beskrivelse Øk motstand. Up (Encoder) Øk verdi I programmene. Senk motstand. Down (Encoder) Senk verdiene I programmene. Mode / Enter Bekreft funksjon eller verdi satt. Hold inne 2 sekunder, og computer vil restarte. Reset Gå tilbake til hovedmenyen. Start/ Stop Start eller Stop treningen.
  • Page 16 Manual Mode Trykk START i hovedmenyen for å starte treningen i manuell modus. 1. Bruk UP eller DOWN for å velge treningsprogram, velg Manual og trykk MODE / ENTER for å bekrefte. 2. Bruk UP eller DOWN for å forhåndsinnstille TIME (Tegning 7), DISTANCE (Tegning...
  • Page 17 User Program Mode 1. Bruk UP eller DOWN for å velge treningsprogram, velg User Program mode og trykk MODE / ENTER for å bekrefte. 2. Bruk UP eller DOWN for å lage brukerprofil (Tegning 13). Det er totalt 20 kolonner, hver kolonne kan ha egendefinert motstand.
  • Page 18 Watt Mode 1. Trykk UP eller DOWN for å velge treningsprogram, velg WATT og trykk MODE / ENTER for å bekrefte. 2. Trykk UP eller DOWN for å forhåndsinnstille WATT målsetning. (default: 120, Tegning 3. Trykk UP eller DOWN for å forhåndsinnstille TIME.
  • Page 19 RETNINGSLINJER FOR REKLAMASJONSBEHANDLING Reklamasjonsbestemmelsene omhandler produkter brukt til hjemmetrening. For bedriftsmarkedet finnes egen oversikt over garantibestemmelser for semi-proff utstyr. Komponentene som trimutstyr er satt sammen av er i hovedsak delt inn i tre hovedgrupper; Slitedeler, Andre utskiftbare komponenter og Konstruksjon/rammeverk. Med Slitedeler menes deler som man ved normal bruk vil måtte påregne og bytte ut med jevne mellomrom.
  • Page 20 VIKTIG VEDRØRENDE SERVICE Om det skulle oppstå problemer av noe slag, ber vi deg om å kontakte Mylna Service. Vi vil gjerne at du kontakter oss før du kontakter butikken slik at vi kan tilby deg best mulig hjelp. – her vil du finne informasjon om Besøk vår hjemmeside www.mylnasport.no produktene, brukermanualer, ett kontaktskjema for å...
  • Page 21 VIKTIG INFORMATION Användningsområdet för detta träningsredskap är hemmaträning. Träningsredskapet får endast användas enligt beskrivningen i denna bruksanvisning. Träningsredskapets ägare ansvarar för att alla användare har satt sig in i dessa säkerhetsföreskrifter. Vid montering: se till att alla skruvar och muttrar sitter på rätt plats och att de är ordentligt införda innan du börjar spänna dem.
  • Page 22 HUR DU ANVÄNDER DATORN Funktion Beskrivning Räknar uppåt – Om inget förhandsinställt mål sätts räknar datorn uppåt från TIME 00:00 till 99:59. Nedräkning – datorn räknar ned från förhandsinställd tid till 00:00. Varje ökning eller minskning är på 1 minut mellan 00:00 och 99:00. SPEED Visar hastighet.
  • Page 23 Nyckelfunktioner Knapp Beskrivning Öka motståndet. Up (Encoder) Öka värdet i programmen Minska motståndet. Down (Encoder) Sänk värdet i programmen Mode / Enter Bekräfta vald funktion eller inställt värde. Håll intryckt i två sekunder för att starta om datorn. Reset Återgå till huvudmenyn. Start/ Stop Starta eller stoppa träningen Testa formen med pulsfunktionen.
  • Page 24 Manual Mode Tryck på START i huvudmenyn för att starta träningen i manuellt läge. 1. Använd UP eller DOWN för att välja träningsprogram, välj Manual och tryck på MODE / ENTER för att bekräfta. 2. Använd UP eller DOWN för att ställa in TIME (bild 7), DISTANCE (bild...
  • Page 25 User Program Mode 1. Använd UP eller DOWN för att välja träningsprogram, välj User Program mode och tryck på MODE / ENTER för att bekräfta. 2. Använd UP eller DOWN för att skapa en användarprofil (bild 13). Det finns totalt 20 kolumner, där varje kolumn kan ha ett eget motstånd.
  • Page 26 Watt Mode 1. Tryck på UP eller DOWN för att välja träningsprogram, välj WATT och tryck på MODE / ENTER för att bekräfta. Tryck på UP eller DOWN för att ställa in målsättning för WATT. (standard: 120, bild 16). Tryck på UP eller DOWN för att ställa in TIME. 4.
  • Page 27 REKLAMATIONSVILLKOR Reklamationsvillkoren omfattar produkter som endast användts till hemmaträning För företagsmarknaden gäller egna villkor. Villkoren omfattar slitdelar, andra utbytbara komponenter och konstruktion/ramverk. Med slitdelar avses delar som man vid normal användning måste räkna med att byta ut med jämna mellanrum. Härunder inräknas delar som bromsklossar, linhjul, vajrar, justeringsskruvar, kullager, gummiband, fjädrar och liknande.
  • Page 28 VIKTIGT BETRÄFFANDE SERVICE Om det skulle uppstå roblem av något slag, kontakta Mylna Service. Vi skulle vilja att ni kontaktar oss innan du kontaktar butiken så att vi kan erbjuda dig bästa möjliga hjälp. Besök vår hemsida www.mylnasport.se - här hittar du information om produkterna, bruksanvisningar, ett kontaktformulär som du kan använda för att komma i kontakt med oss och möjlighet att beställa reservdelar.
  • Page 29 IMPORTANT INFORMATION The area of use for this fitness equipment is home exercise. The exercise machine should only be operated as described in this manual. The owner of the equipment is responsible that all users of the exercise machine are familiar with the contents of these precautions.
  • Page 30 HOW TO OPERATE THE CONSOLE ITEM DESCRIPTION Count up – No preset target, Time will count up from 00:00 to maximum TIME 99:59. Count down - If training with preset Time, Time will count down from set to 00:00. Each preset increase or decrease is 1 minute between 00:00 to 99:00. SPEED Displays current training speed.
  • Page 31 KEY FUNCTION ITEM DESCRIPTION Increase resistance level Up (Encoder) Setting selection. Decrease resistance level Down (Encoder) Setting selection. Mode / Enter Confirm setting or selection. Hold on pressing for 2 seconds, computer will reboot and start from user Reset setting. Reverse to main menu during presetting workout value or stop mode.
  • Page 32 Manual Mode Press START in main menu may start workout in manual mode. 1. Use UP or DOWN to select workout program, choose Manual and press MODE / ENTER to enter. 2. Use UP or DOWN to preset TIME (Drawing7), DISTANCE (Drawing 8), CALORIES (Drawing 9), PULSE (Drawing 10) and press MODE / ENTER to confirm.
  • Page 33 User Program Mode 6. Use UP or DOWN to select workout program, choose User Program mode and press MODE / ENTER enter. 7. Use UP or DOWN to create user profile (Drawing 13). There are total 20 column, user can adjust each column load level. User can hold MODE / ENTER 2 seconds to quit during setting.
  • Page 34 Watt Mode 10. Use UP or DOWN to select workout program, choose WATT and press MODE / ENTER to get into. 11. Use UP or DOWN to preset WATT target. (default: 120, Drawing 16) 12. Use UP or DOWN to preset TIME. 13.
  • Page 35 WARRANTY REGULATIONS The warranty regulations apply for products that are used for home exercise. For the corporate market, there are specially adapted products and separate warranty regulations apply. Exercise equipment consist mainly of three component categories; Wearing parts, Other replaceable labour parts, and Frame / Structure. By Wearing parts is implied parts that will eventually be worn down through normal use, and thereby need to be replaced regularly.
  • Page 36 IMPORTANT REGARDING SERVICE In the event of problems of any kind, please contact Mylna Service. We would like you to contact us before contacting the store so we can offer you the best possible help. Visit our website www.mylnasport.no - here you will find information about the products, user manuals, a contact form to get in touch with us and possibility to order spare parts.
