iC7-Automation Frequency Converters Quick Installation Guide
Installationsanleitung
1
2
3
1
4
2
3
4
5
6

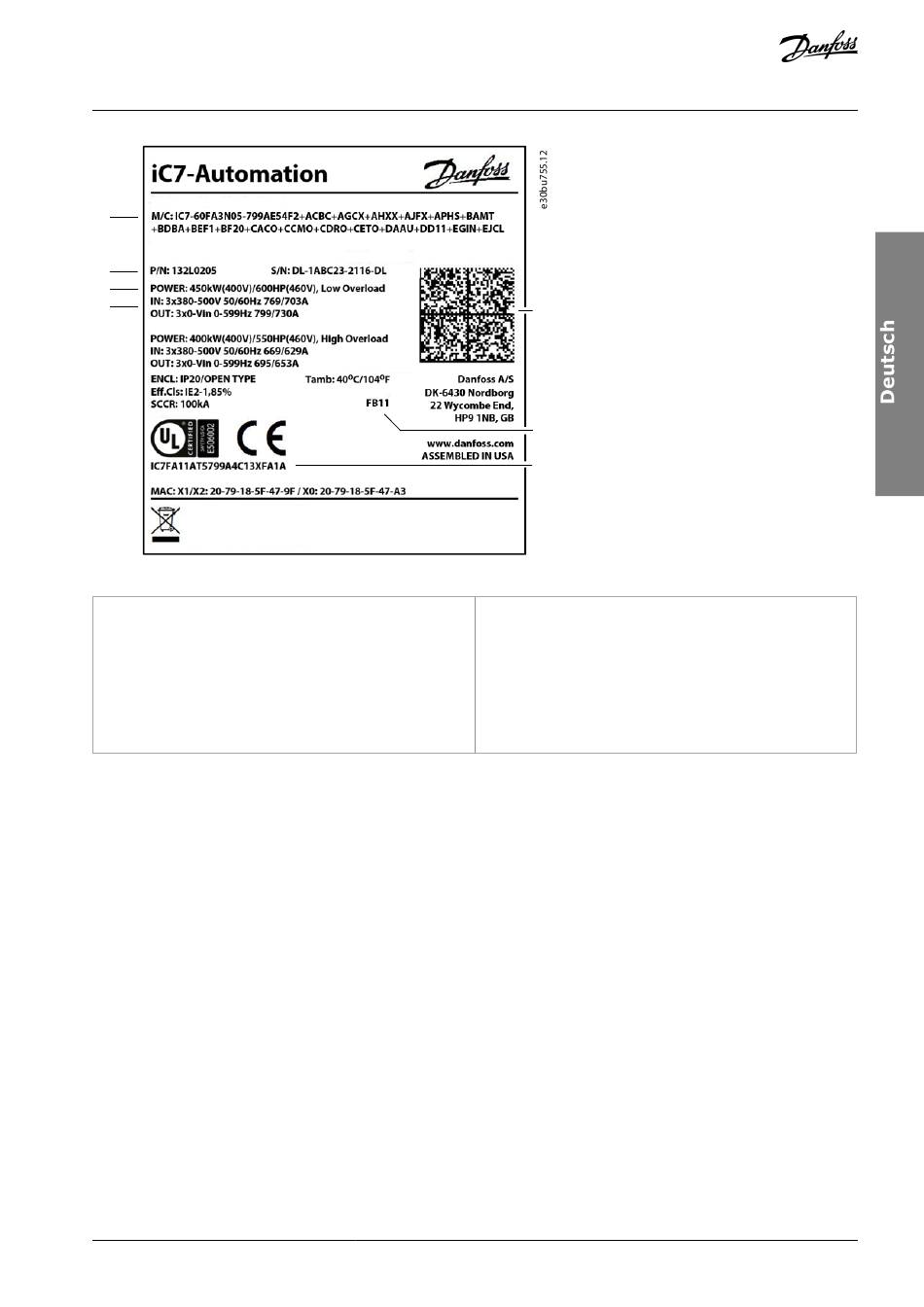

Abbildung 1: Beispiel für den Typencode auf dem Typenschild
1 Typencode
2 Bestellnummer, Seriennummer und Herstellungsda-
tum (JJWW)
3 Nennleistung
4 Ein- und Ausgangsspannung, Frequenz und Strom
1.4 EMV-gerechte Installation
Informationen zur EMV-gerechten Installation finden Sie im Betriebs- oder Projektierungshandbuch. Halten Sie sich außerdem an
die Anweisungen zur fachgerechten Elektroinstallation.
• Verwenden Sie für Motor-, Brems-, DC- und Steuerkabel abgeschirmte Kabel (ungeschirmte Kabel in Metallrohren sind ebenfalls
zulässig).
• Verbinden Sie das Schirmgeflecht an beiden Enden mit den Gehäusen. Schließen Sie einen niederohmigen Ausgleichsdraht par-
allel zum abgeschirmten Kabel an, wenn die Anschlusspunkte des Schirmgeflechts eine Spannungspotenzialdifferenz aufweis-
en. Anderenfalls unterbrechen Sie die Schirmgeflechtverbindung an einem Ende, um Erdstromschleifen zu vermeiden.
• Stellen Sie sicher, dass die Motor-, Brems- und Gleichstromkabel so kurz wie möglich gehalten werden, um das Störungsniveau
des Gesamtsystems zu reduzieren.
• Halten Sie einen Mindestabstand von 200 mm (7,9 in) zwischen Netzanschluss, Motorkabeln sowie Steuerleitungen ein.
• Führen Sie die Ableitströme mithilfe einer Montageplatte aus Metall zum Gerät zurück. Durch die Montageschrauben muss stets
ein guter elektrischer Kontakt von der Montageplatte zum Frequenzumrichtergehäuse gewährleistet sein.
Danfoss A/S © 2023.05
5
6
7
5 2D-Code – mit einem Datamatrix ECC 200-kompati-
blen Barcode-Lesegerät abrufbar – enthält Type-
ncode, Bestellnummer, Seriennummer und Herstel-
lungsdatum
6 Baugröße
7 Konformitätscode
AN35344302649001-000201 / 136R0272 | 9
