iC7-Automation Frequency Converters Quick Installation Guide
Guía de instalación
1.2 Herramientas necesarias
• Elemento de elevación
• Cinta métrica
• Llave con alargaderas y vasos de 8, 17 y 19 mm
• Destornilladores Torx y ranurados (T25, SL1 y SL2)
• Engastador de cables
• Punzón de chapa metálica o tenazas para la placa de entrada de cables
1.3 Verificación del envío y del contenido
Asegúrese de que los elementos suministrados y la información de las etiquetas de los productos se correspondan con la confirma-
ción del pedido. La etiqueta del producto se encuentra en el ángulo inferior derecho de la puerta exterior y también en el interior
del convertidor.
1
2
3
1
4
2
3
4
5
6

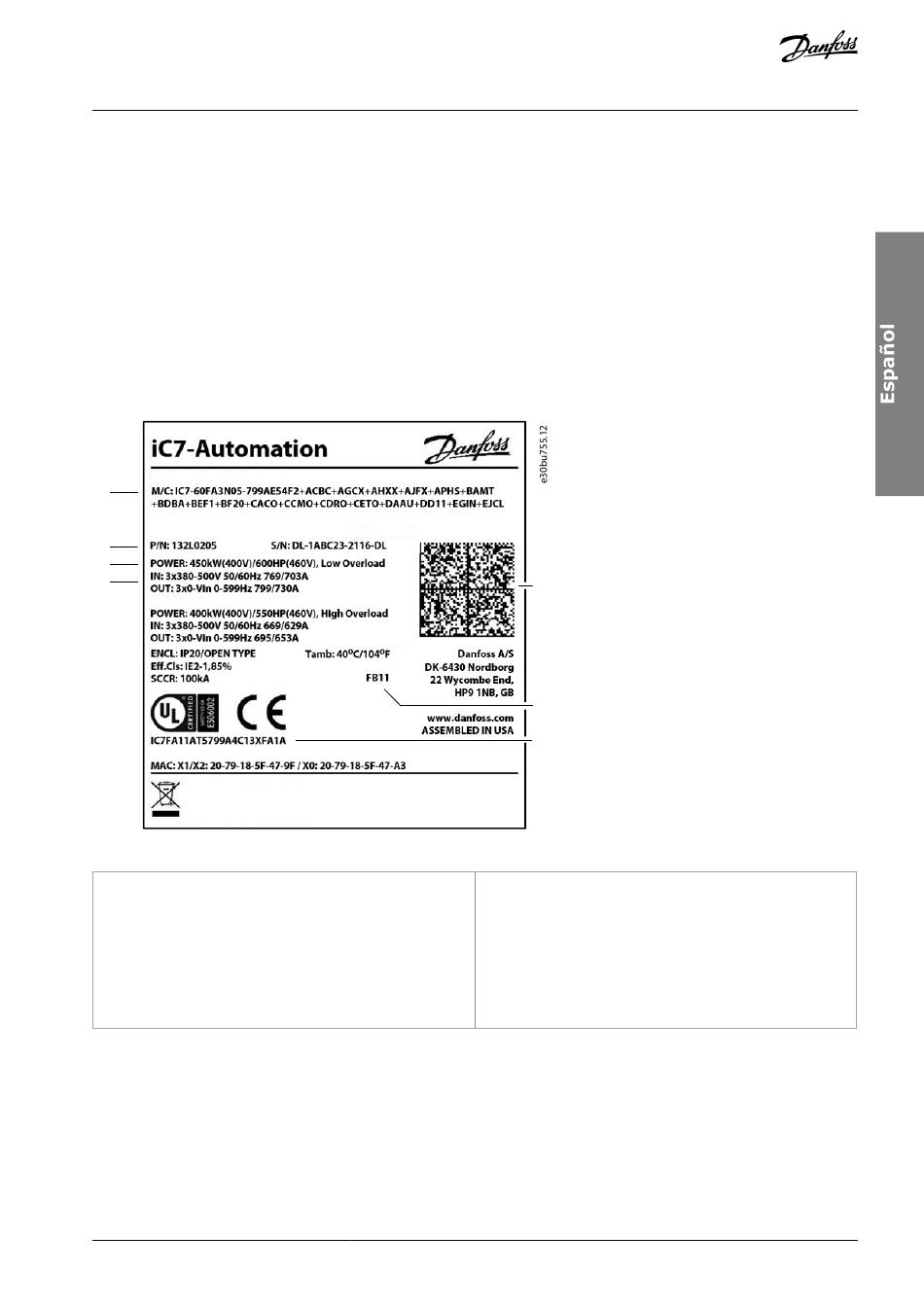

Ilustración 1: Ejemplo del código de modelo de la etiqueta del producto
1 Código de modelo
2 Código numérico, número de serie y fecha de fabri-
cación (YYWW)
3 Potencia de salida
4 Tensión de entrada y salida, frecuencia e intensidad
1.4 Instalación conforme a EMC
Para una instalación conforme a EMC, consulte la guía de diseño o funcionamiento y siga las instrucciones para la instalación eléctri-
ca.
• Utilice cables apantallados para el motor (se aceptan cables no apantallados en conductos de metal), el freno, la DC y el cablea-
do de control.
• Conecte la pantalla a las protecciones en ambos extremos. Si los puntos de conexión de la pantalla tienen una diferencia de
potencial de tensión, conecte un cable ecualizador de baja impedancia en paralelo al cable apantallado. De lo contrario, inter-
rumpa la conexión de la pantalla en el extremo 1 para evitar lazos de corriente a tierra.
Danfoss A/S © 2023.05
5
6
7
5 Código 2D: accesible mediante un lector de códigos
de barras compatible con Datamatrix ECC 200, que
contiene el código de modelo, el número de serie, el
número de pieza y la fecha de fabricación.
6 Tipo de bastidor
7 Código de conformidad
AN35344302649001-000201 / 136R0272 | 23
Instrucciones
