CHERUBINI Plug&Play Ocean Easy Instructions Manual page 5

GHIERA FINECORSA
Fig. 1
Fig. 2
Fig. 3
NB: Nel caso di tubi con profilo tondo la puleggia di traino deve essere fissata al tubo,
questa operazione è a carico dell'installatore. Per altri profili di tubo il fissaggio è
facoltativo anche se fortemente raccomandato.

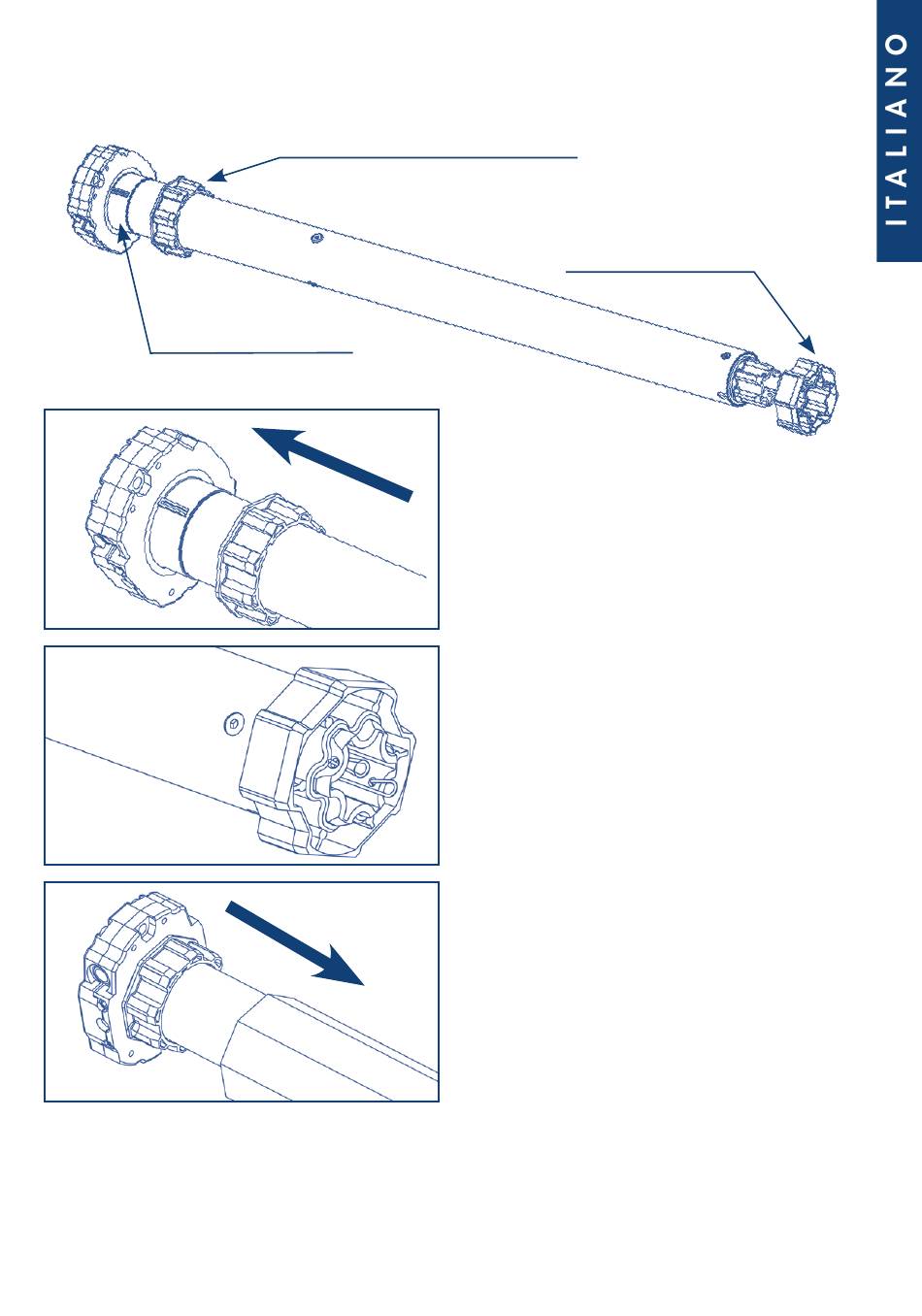

PREPARAZIONE DEL MOTORE
ADATTATORE GHIERA FINECORSA
PULEGGIA DI TRAINO
1. Inserire l'adattatore sulla ghiera facendo
combaciare la scanalatura con la tacca di
riferimento e spingere fino alla battuta.
2. Montare la puleggia di traino sul perno
del motore fino allo scatto della molla di
fermo.
3. Introdurre completamente il motore nel
tubo di avvolgimento.
5
