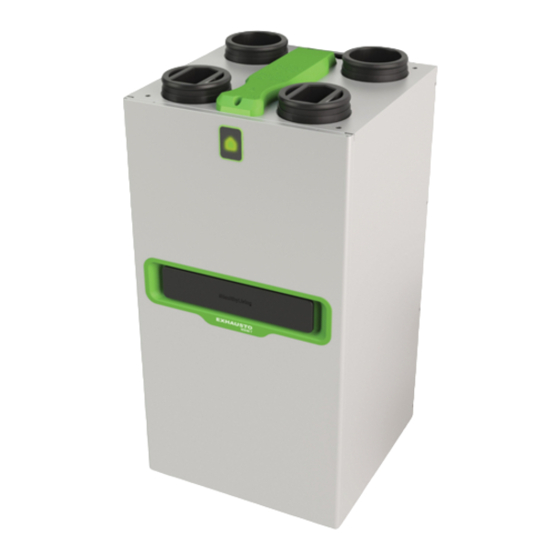

Summary of Contents for Exhausto VEX40T

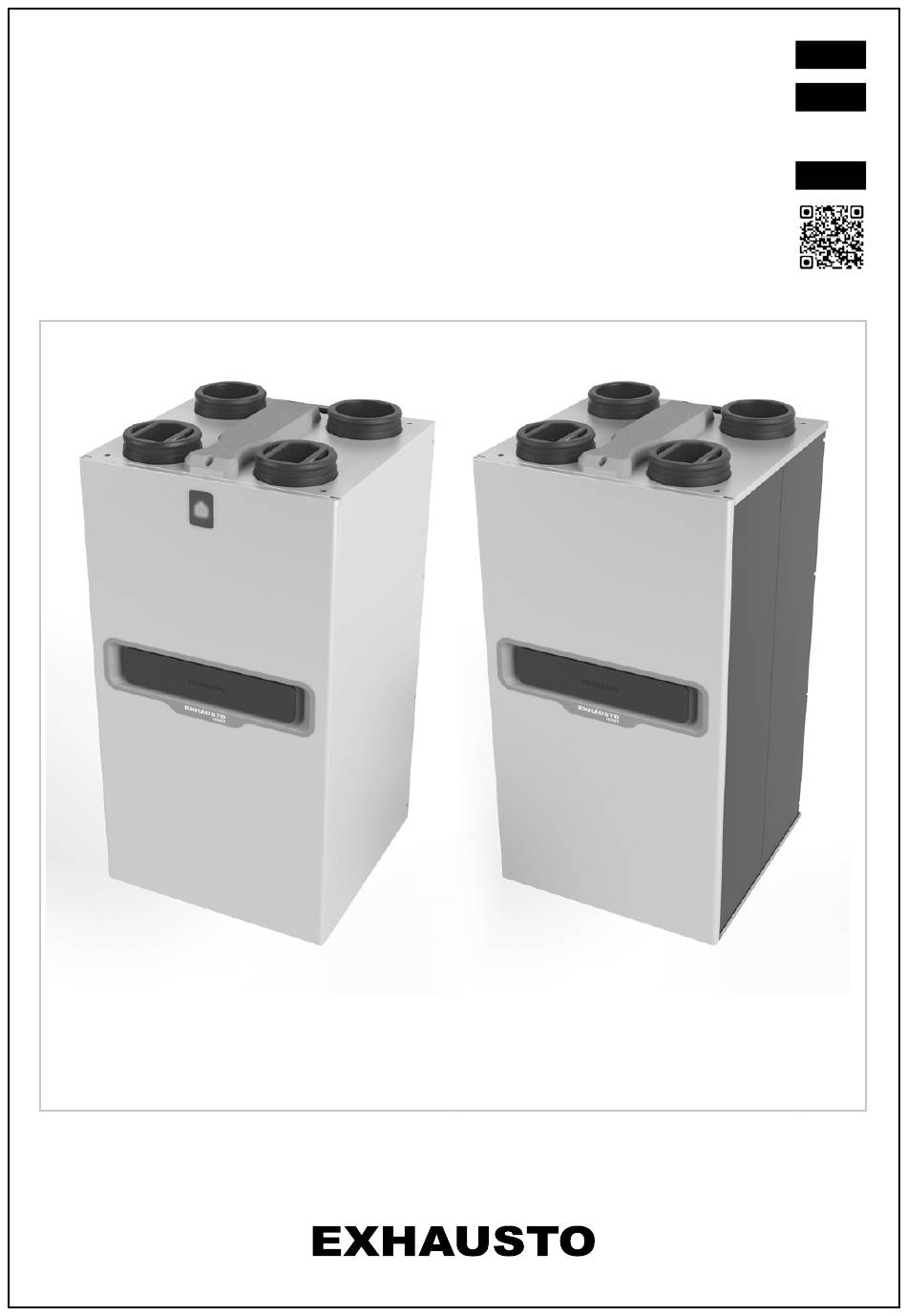

- Page 1 VEX40T Montagevejledning Installation instructions Monteringsanvisningar www.exhausto.dk...
-
Page 2: Table Of Contents
4.8. ELEKTRONISKE FORBINDELSER ......................8 4.9. VANDLÅSTILSLUTNING ...........................9 5. IDRIFTSÆTTELSE/INDSTILLINGER .......................10 5.1. IDRIFTSÆTTELSE ..........................10 5.2. MENUSTRUKTUR PÅ BETJENINGSPANEL FOR VEX40T ................10 5.3. DETALJERET BESKRIVELSE AF REGULERING ..................12 5.4. MODBUS TABEL VEX40T ........................16 5.5. OPDATERING AF ANLÆG FRA EN USB-NØGLE ..................19 6. VEDLIGEHOLDELSE .............................20 6.1. - Page 3 Tillykke med dit EXHAUSTO Ventilationsanlæg VEX40T VEX40T sikrer ventilation med varmegenvinding i din bolig og danner grundlag for et godt indeklima i boligen. DRIFT AF ANLÆG: Det er vigtigt, for at sikre et godt indeklima, at anlægget aldrig stoppes. Det må i øvrigt heller ikke stoppes i henhold til gældende Bygningsreglement.
-
Page 4: Forord
1. FORORD Tak fordi du valgte et produkt fra EXHAUSTO. Vi anbefaler, at du læser dette dokument omhyggeligt og følger instruktionerne for at sikre, at dit anlæg fungerer optimalt. Vi kan som producent ikke holdes ansvarlig for forkert brug af anlægget, manglende eller forkert vedligeholdelse af denne eller forkert installation. For konstant at forbedre kvaliteten af vores produkter forbeholder EXHAUSTO sig retten til når som helst at ændre egenskaberne angivet i dette dokument. -
Page 5: Generelle Oplysninger
50/60 Hz +/- 10% VEX40T (med intern forvarmeflade 11023486) 6,15 A 1.240 W 3.2. Liste over tilbehør, der kan tilsluttes enheden VEX40T anlæg kan bruges med forskelligt tilbehør, der skal tilsluttes på hovedprintet Elektrisk forsyning Varenr Beskrivelse Betjening / styring (se $4.8 Elektriske forbindelser på... -
Page 6: Installationsvejledning
4. INSTALLATIONSVEJLEDNING 4.1. Transport/udpakning Ved modtagelse skal du kontrollere produktets tilstand og notere de nødvendige forbehold overfor transportøren på fragtbrev. Leveringen inkluderer mindst: - Anlæg samt vægbeslag - Dokumentationen - Stuts for tilslutning af vandlås (Vandlås sælges som tilbehør). Fjern strapbånd fra produktet. Løft det øverste pap låg af. Vigtigt: Løft ikke anlægget i kanaltilslutningerne. -
Page 7: Montering Af Anlæg På Sokkel (Tilbehør)
4.4.1. Montering af Premium model på væg - Fastgør vinkelbeslag til væggen ( ) (papemballagen indeholder en skabelon til at bore huller i væggen). - Hæng produktet på vinkelbeslaget ( - Kontroller, at anlægget hænger stabilt og vandret. - Brug fastgørelsesbeslaget, der følger med produktet, til at ”låse” anlægget fast til væggen. Brug en egnet skrue (medfølger ikke). ( 4.4.2. -
Page 8: Kanaltilslutning På Anlæg
Det anbefales at bruge: - Kanaltilslutninger i spirorør Ø160 - Anvendelse af fleksible forbindelser for at tilslutte VEX40T til ventilationskanalsystemet. Dette reducerer eventuelle vibrationer fra enheden til kanalsystemet og omgivelserne. - Installationen skal udføres således, at vægten af ventilationskanalsystemet og dets komponenter ikke belaster ventilationsaggregatet. -
Page 9: Vandlåstilslutning
Produktets øverste stålplade indeholder åbninger til passage af kabler for korrekt fastgørelse af kablerne. Mærke Funktion Kabelgennemføring for intern forvarmeflade Fastgørelsespunkter for kabler Anbefaling: adskil strømkablerne og signalkablerne Fastgørelses punkt for Solid State relæ for den interne forvarmeflade Fastgørelsespunkt for Classic-holder (kun Classic) 4.9. -
Page 10: Idriftsættelse/Indstillinger
Til bekræftelse af installation af eventuelt yderligere tilbehør (JA/NEJ) 5.2. Menustruktur på Betjeningspanel for VEX40T Menuen INFORMATION er tilgængelig uden adgangskode. Det gør det muligt at vise anlæggets nøgleparametre uden at være i stand til at ændre dem. Det giver installatøren mulighed for at få... - Page 11 INSTALLATIONS-menuen er dedikeret til en kompetent installatør og tilgængelig med adgangskoden: 0405. Det giver adgang til alle indstillinger, tilbehør og maskindrifts- og vedligeholdelsesdata. Installatøren kan konfigurere produktet via betjeningspanel VEX40T (11023480 - Betjeningspanel VEX40T CO eller 11023481 - Betjeningspanel VEX40T) og også...
-
Page 12: Detaljeret Beskrivelse Af Regulering
5.3. Detaljeret beskrivelse af regulering RH fugtstyring (standard for alle VEX40T aggregater) VEX40T har en integreret fugtføler i aggregatet for boligens fraluft. Et boost til L3-ventilationsniveauet startes, når RH-værdien pludselig forøges (en stigning i RH-variansindekset over 8 point (ikke %). RH-værdien kontrolleres hvert minut. - Page 13 GULT LYS: Tid for udskiftning af filter i VEX40T. Når filteret er skiftet, skal filtertimer resettes. Reset filter-timer i VEX40T ved at holde knappen nede i 3 sek. Herefter skifter indikering til grøn igen. RØDT LYS: Alarm på VEX40T eller manglende kommunikation mellem Fabriano og VEX40T.
- Page 15 VEX40T tilbyder tre ugeprogrammer for hurtig tilpasning af ventilationen efter beboernes behov: Classic, Comfort og ECO. Indendørs luftkvalitetsfølere vil fortsat være ledende, hvis monteret. CLASSIC 1-program Uge-Slut CONFORT 2-program Uge-Slut ECO 3-program L2/L3 Uge-Slut L2/L3 Appen EXHAUSTO CONNECT giver mulighed for at redigere indstillingerne time for time og dag for dag. Der henvises direkte til appen.
-
Page 16: Modbus Tabel Vex40T
5.4. Modbus tabel VEX40T Baudrate for Tilladte Data Paritetsbit Stop Registertype type Slaveadresse kommunikation funktionskoder 9600 Ingen 03: Læs holding Som standard: 2 (fast/kan ikke (fast/kan ikke (fast/kan ikke (fast/kan ikke Holdning (4X) register RS485 Kan ændres fra 1 til 99... - Page 17 Category Register name Register name Adresse Adresse Size Type Default Read Write Min Unit Coeff. Values (DK) (Danish) (English) (Danish) (Décimal) (Hexa) (Words) (décodage) value Ventilator Pression* Tryk* $166 sint 0: Ikke registreret Detected Sæsonbestem- Sæson $175 uint 1: Vinter season* melse* 2: Sommer...
- Page 18 Category Register name Register name Adresse Adresse Size Type Default Read Write Min Unit Coeff. Values (DK) (Danish) (English) (Danish) (Décimal) (Hexa) (Words) (décodage) value Fire Damper Auto Brandspjældstest Brandspjæld $38C uint min. ✔ Test Minut minut Cpt NbDays Dage siden sid- Brandspjæld Without Fire ste Brandspjæld-...
-
Page 19: Opdatering Af Anlæg Fra En Usb-Nøgle
USB-nøglen må kun indeholde opdateringsfilen leveret af Aldes / EXHAUSTO. Det er også muligt at opdatere aggregatet direkte fra HMI'en, men med en driftstid på op til 5 minutter: 1) Klargør en USB-nøgle med den nye software fra Aldes / EXHAUSTO 2) Afbryd strømforsyningen til aggregatet 3) Sæt USB-stikket i USB-porten på... -
Page 20: Vedligeholdelse
6. VEDLIGEHOLDELSE 6.1. Udskiftning af filtre Filtre skal skiftes regelmæssigt afhængigt af anvendelsesforholdene og anlæggets miljø. Filtertimeren kan konfigureres fra 6, 9 eller 12 måneder af installatøren. Åbn filterlemmen. Tag filtrene ud og skift dem til nye. Filterreferencer Hvis konfiguration A Hvis konfiguration B Varenr Betegnelse... -
Page 21: Rengøring Af Modstrømsveksleren
6.2. Rengøring af modstrømsveksleren Vedligeholdelse af veksleren anbefales hvert andet år efter følgende procedure: Sluk for strømmen. Åbn filterlemmen. Tag de 2 skruer der holder frontlågen ud. 4’. Vip frontlågen fremad og løft den op. Fjern dækslet til modstømsveksleren. Fjern modstrømsveksleren ved langsomt at Rengør modstrømsveksleren med en støvsuger Sæt modstrømsveksleren på... -
Page 22: Vedligeholdelse
T: 0° T: 5° T: 10° T: 15° T: 20° T: 25° R: 32,7 KΩ R: 25,4 KΩ R: 19,9 KΩ R: 15,7 KΩ R: 12,5 KΩ R: 10,0 KΩ 6.5. Reservedelsliste Kontakt venligst EXHAUSTO vedr. reservedele. Kontaktoplysninger findes på www.exhausto.dk. -
Page 23: Garanti
7.1. Generelle garantibetingelser Se de generelle salgsbetingelser på hjemmesiden www.exhausto.dk Systemet skal installeres af en kvalificeret fagmand i overensstemmelse med de tekniske regler, de gældende standarder og forskrifterne i vores vejledninger. Systemet skal bruges normalt og vedligeholdes regelmæssigt af en specialist. - Page 24 4.8. ELECTRONIC CONNECTIONS ........................30 4.9. WATER TRAP CONNECTION ........................31 5. COMMISSIONING/SETTINGS ........................32 5.1. COMMISSIONING..........................32 5.2. VEX40T REMOTE CONTROL MENU STRUCTURE ..................32 5.3. DETAILED DESCRIPTION OF REGULATION .....................34 5.4. MODBUS TABLE VEX40T ........................38 5.5. UPDATING THE UNIT USING A USB FLASH DRIVE ...................41 6.
- Page 25 Congratulations on your EXHAUSTO Ventilation Unit VEX40T VEX40T ensures ventilation with heat recovery in your home and forms the basis for good indoor climate in your home. OPERATION OF THE UNIT: To ensure a good indoor climate, it is important that the unit is never stopped.
-
Page 26: Foreword
As the manufacturer, we cannot be held liable for any incorrect use of the unit, the lack of or incorrect maintenance of the unit, or for the incorrect installation of the unit. In order to constantly improve the quality of our products, EXHAUSTO reserves the right to make changes to any properties stated in this document at any time. -
Page 27: General Information
VEX40T (with internal preheating coil 11023486) 6.15 A 1240 W 3.2. List of accessories that can be connected to the unit VEX40T units can be used with various accessories, which must be connected to the main PCB. Electrical supply Item no. Description Operation/control (Refer to $4.8 Main PCB electrical connections) -
Page 28: Installation Instructions
4. INSTALLATION INSTRUCTIONS 4.1. Transport/unpacking Check the condition of the product immediately after delivery and note down any necessary reservations to the carrier on the consignment note. The delivery includes as a minimum: - Unit and wall brackets - Documentation - Drain for connection of water trap (water trap is sold as an accessory). -
Page 29: Installation Of Unit On Base (Accessory)
4.4.1. Mounting Premium model on wall - Fix the angle brackets to the wall ( ) (the cardboard packaging contains a template for drilling holes in the wall). - Mount the product on the angle bracket ( - Check that the unit is stable and horizontal. - Use the fixing bracket supplied with the product to “lock”... -
Page 30: Connection Of Unit To Duct System
The following is recommended: - Use spiral tube Ø160 for connections to duct system. - Use flexible connections to connect the VEX40T to the ventilation duct system. This reduces any vibrations from the unit to the duct system and surroundings. -
Page 31: Water Trap Connection
The product’s upper steel plate contains openings for routing cables for the correct securing of the cables. Name Function Cable grommet for internal preheating coil Cable attachment points Recommended: separate the power cables and signal cables Attachment point for solid state relay for internal preheating coil Attachment point for Classic holder (Classic only) 4.9. -
Page 32: Commissioning/Settings
For confirming installation of any additional accessories (YES/NO) 5.2. VEX40T remote control menu structure The INFORMATION menu can be accessed without the use of a password. This means that key parameters of the unit can be displayed, but they cannot be changed. - Page 33 The INSTALLATION menu may only be used by a competent installer and is accessible with the password: 0405. The menu allows access to all settings, accessories and machine operation and maintenance data. The installer can configure the product via the VEX40T remote control (11023480 – Remote control VEX40T CO or 11023481 – Remote control VEX40T) and also via Aldes Configurator configuration software available on the website https://www.exhausto.com...
-
Page 34: Detailed Description Of Regulation
RH humidity control (standard for all VEX40T units) VEX40T has an integrated RH sensor in the unit for the home’s extracted air. A boost to the L3 ventilation level is started when the RH value suddenly increases (an increase in the RH variance index above 8 points (not %). The RH value is checked every minute. - Page 35 YELLOW LIGHT: Time for replacement of filter in VEX40T. When the filter has been changed, the filter timer must be reset. To reset the filter timer in VEX40T, hold down the button for 3 seconds. The indicator light will then change to green again.
- Page 37 Schedule programming VEX40T provides three weekly programs for a quick adaptation of ventilation according to inhabitants needs: Classic, Comfort and ECO. Indoor air quality sensors will continue to be conductive if fitted. CLASSIC 1 program Week Week-End COMFORT 2 program...
-
Page 38: Modbus Table Vex40T
5.4. Modbus table VEX40T Communication Registry Permissible Data Parity bit Stop type Slave address baud rate type function codes 03: Read holding As standard: 2 9600 None register Can be changed from (fixed/cannot be (fixed/cannot be (fixed/cannot be (fixed/cannot be... - Page 39 Address Address Size Type Default Category Register name (English) Read Write Min. Max. Unit Coeff. Values (EN) (Decimal) (Hex) (Words) (decoding) value Pressure* $166 sint 0: Not registered Sæson Detected season* $175 uint 1: Winter 2: Summer Fugtigheds- Unit HR sensor value $17A sint ✔...
- Page 40 Address Address Size Type Default Category Register name (English) Read Write Min. Max. Unit Coeff. Values (EN) (Decimal) (Hex) (Words) (decoding) value Fire damper Fire Damper Auto Test Minute $38C uint min. ✔ Fire damper No. Days Without Fire Damper $38D uint 65535 days...
-
Page 41: Updating The Unit Using A Usb Flash Drive
7) Turn the unit back on. The USB flash drive must only contain the update file supplied by Aldes / EXHAUSTO. It is also possible to update the unit directly from the HMI, but with an operating time of up to 5 minutes: 1) Prepare a USB flash drive with the new software from Aldes / EXHAUSTO. -
Page 42: Maintenance
6. MAINTENANCE 6.1. Replacement of filters Filters must be changed regularly depending on the conditions of use and the unit’s environment. The filter timer can be configured from 6, 9 or 12 months by the installer. Open the filter hatch. Remove the filters and replace them with new filters. Filter references If configuration A If configuration B... -
Page 43: Cleaning The Counter Flow Heat Exchanger
6.2. Cleaning the counter flow heat exchanger It is recommended that maintenance is carried out on the heat exchanger every two years, in accordance with the following procedure: Turn off the power. Open the filter hatch. Remove the two screws holding the front door. 4’. -
Page 44: Maintenance
T 15° T 20° T 25° R: 32.7 kΩ R: 25.4 kΩ R: 19.9 kΩ R: 15.7 kΩ R: 12.5 kΩ R: 10.0 kΩ 6.5. Spare parts list Please contact EXHAUSTO for spare parts. Contact information can be found at www.exhausto.dk. -
Page 45: Warranty
7.1. General warranty terms See the general terms and conditions of sale on the website www.exhausto.dk. The system must be installed by a qualified professional in accordance with the technical rules, the applicable standards and instructions in our installation manuals. The system must be used normally and maintained regularly by a specialist. - Page 48 www.exhausto.dk...
