  • Page 1 3004349_2017_08_03.fm BESF BESF/7 1/64...

  • Page 2: Table Of Contents

    3004349_2017_08_03.fm GB - BESF – Product information 1.1 Design ......................1.2 Fitting ......................1.2.1 Fitting indoors ....................6 1.2.2 Fitting outdoors (OD)..................7 1.2.3 Fitting the mounting bars................7 1.3 Wiring......................1.3.1 Ventilator without EC control ................. 8 1.3.2 Ventilator with EC control ................9 1.3.3 Fault finding: phase-one EC controls ............
  • Page 3 3004349_2017_08_03.fm SE – BESF – Produkthandbok 1.1 Konstruktion....................1.2 Montering....................1.2.1 Inomhusmontering ..................54 1.2.2 Placering utomhus (OD)................55 1.2.3 Montering av bärskenor................55 1.3 Elanslutning ....................1.3.1 Fläktar utan EC-styrning................56 1.3.2 Fläktar med EC-styrning................57 1.3.3 Felsökning för 1-fas EC-styrningar.............. 60 1.4 Kanalanslutning ..................

  • Page 4: Gb - Besf - Product Information

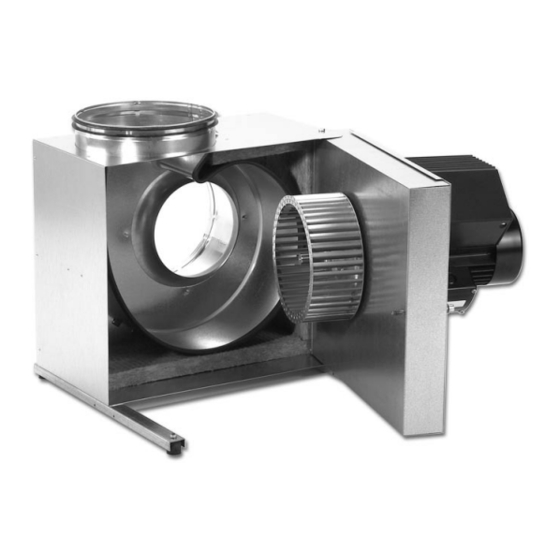

    3004349_2017_08_03.fm GB - BESF – Product information EXHAUSTO BESF box ventilators are used in air supply and extraction systems. The ventilator is not to be used for the transportation of solid particles, nor in areas where there is a risk of explosive gases.
  • Page 5 GB - BESF – Product information 3004349_2017_08_03.fm Main parts Fig. 2 Pos. Part Cabinet Service door Motor Centrifugal impeller Ventilator housing Locking screws (supplied with screwdriver) Mounting bars with vibration dampers Self-tapping screws OSGR coupling (accessory). When fitting the OGSR, the slit must always be opposite the rivet, so that the guide plates are turned correctly.

  • Page 6: Fitting

    GB - BESF – Product information 3004349_2017_08_03.fm Fitting 1.2.1 Fitting indoors There are various ways of fitting the ventilator indoors (Fig. 3). If the ventilator is to run intermittently, there is a risk of condensation in the motor. Therefore, use mounting method A or B only.

  • Page 7: Fitting Outdoors (Od)

    GB - BESF – Product information 3004349_2017_08_03.fm 1.2.2 Fitting outdoors (OD) Outdoor fitting requires special attention as water must be prevented from penetrating the construction. This must be done through extra jointing and screening. Motor and EC motor control, if any, are prepared for outdoor fitting for pos.

  • Page 8: Wiring

    (to avoid damaging the motor). Isolation switch EXHAUSTO A/S would like to draw attention to the fact that, in accordance with the EU's Machine Directive (appendix 1) all fan systems shall include a isolation switch.

  • Page 9: Ventilator With Ec Control

    EC control • working with the EC control BESF160-2-1EC, BESF180-4-1EC, BESF200-4-1EC, BESF225-4-1EC, BESF250-4-1EC Diagram Fig. 9 * Not supplied by EXHAUSTO. Key to diagram Terminal Signal description 10 V DC 0-10 VDC 0 V DC (chassis)
  • Page 10 Three EC motors are installed sharing 3 phases; thus, the neutral current is the sum of the three motors’ current. Existing If you are fitting motors to an existing installation, ensure the neutral conductor can installations handle the resultant load. BESF280-4-3EC Diagram Fig. 10 * Not supplied by EXHAUSTO. 10/64...
  • Page 11 GB - BESF – Product information 3004349_2017_08_03.fm Key to diagram Terminal Signal description Comments Alarm in EFC1P panel A 0 V DC (chassis) EFC1P panel B Start/stop EFC1P panel 2 0 V DC (chassis) EFC1P panel 3 0-7 V DC EFC1P panel 4 7 V DC EFC1P panel 5...

  • Page 12: Fault Finding: Phase-One Ec Controls

    Communication error When the error has been remedied, the LED indicator (LED blink) on the EC control can be reset by temporarily cutting the power until the LED goes out. EXHAUSTO provides a two-year manufacturer's warranty on the fan. 12/64...

  • Page 13: Connecting To Duct System

    GB - BESF – Product information 3004349_2017_08_03.fm 1.4 Connecting to duct system Ducts To achieve maximum performance with minimal energy consumption the ventilator should be connected to the duct system with the specified lengths of duct before and after the ventilator. The ventilator must always be connected to the duct system using FLF to avoid any chance of vibrations being transmitted.

  • Page 14: Service And Cleaning

    1.6 Environmental declaration Product EXHAUSTO BESF is a an easily serviced radial fan with forward curved blades. The fan description is insulated against fire, noise and heat with 30 mm of mineral wool. The fan impeller is directly mounted on the motor shaft, thus reducing losses and wear and resulting in lower repair costs.
  • Page 15 GB - BESF – Product information 3004349_2017_08_03.fm Materials in % BESF BESF160 BESF BESF BESF BESF BESF BESF Ej EC Aluminium Copper Mineral wool PCB; electronic components Plastic, cellular < 1% < 1% < 1% rubber Other 15/64...

  • Page 16: Dk - Besf - Produktvejledning

    DK - BESF - Produktvejledning 3004349_2017_08_03.fm DK - BESF - Produktvejledning EXHAUSTO boxventilator BESF anvendes til transport af luft i indblæsnings- og udsugningsanlæg. Ventilatoren må ikke anvendes til transport af faste partikler, eller hvor der er risiko for eksplosive gasarter.
  • Page 17 DK - BESF - Produktvejledning 3004349_2017_08_03.fm Hovedkomponenter Fig. 2 Pos. Part Kabinet Servicelåge Motor Centrifugalhjul Ventilatorhus Låseskrue (værktøj medleveres) Bæreskinner med svingningsdæmpere Selvskærende skruer Overgangsstykke OSGR (tilbehør). (Ved montage af OGSR skal slidsen altid være ud for tappen, således at ledepladerne vender korrekt). EC-styring/klemkasse 17/64...

  • Page 18: Montage

    DK - BESF - Produktvejledning 3004349_2017_08_03.fm Montage 1.2.1 Indendørs placering Ventilatoren kan indendørs monteres på forskellige måder (fig. 3). Ved intermitterende drift, hvor der er risiko for kondensvand i motoren, må kun monteringsmetode A og B benyttes. Fig. 3 Fig. 3 Serviceadgang Ved udvælgelse af den nøjagtige placering skal der være plads til, at...

  • Page 19: Udendørs Placering (Od)

    DK - BESF - Produktvejledning 3004349_2017_08_03.fm 1.2.2 Udendørs placering (OD) Udendørs montering kræver særlig opmærksomhed, idet det gennem ekstra fugning og afskærmning skal sikres, at der ikke trænger vand ind i konstruktionen. Motor og eventuel EC-motorstyring er forberedt for udendørs montering for pos.

  • Page 20: El-Tilslutning

    Forsyningsadskiller EXHAUSTO A/S gør opmærksom på, at der i henhold til Maskindirektivet (bilag 1) skal opsættes en forsyningsadskiller i den faste installation af ventilatoren.

  • Page 21: Ventilatorer Med Ec-Styring

    Elektrikeren skal være ESD-beskyttet: • når låget på EC-styringen demonteres • under arbejdet med EC-styringen BESF160-2-1EC, BESF180-4-1EC, BESF200-4-1EC, BESF225-4-1EC, BESF250-4-1EC Diagram Fig. 9 * Ikke EXHAUSTO leverance. Forklaring til diagram Klemme Signalbeskrivelse 10 V DC 0-10 V DC 0 V DC (stel)
  • Page 22 Installeres f.eks. 3 EC-motorer fordelt på 3 faser, er nulstrømmen lig med summen af de 3 motorers strømme. Eksisterende Tilsluttes motorerne en eksisterende installation, skal det undersøges, om nullederen installation kan klare belastningen. BESF280-4-3EC Diagram Fig. 10 * Ikke EXHAUSTO leverance. 22/64...
  • Page 23 DK - BESF - Produktvejledning 3004349_2017_08_03.fm Forklaring til diagram Klemme Signalbeskrivelse Bemærkninger Alarm in EFC1P panel A 0 V DC (stel) EFC1P panel B Start/stop EFC1P panel 2 0 V DC (stel) EFC1P panel 3 0-7 V DC EFC1P panel 4 7 V DC EFC1P panel 5 0-10 V DC...

  • Page 24: Fejlfinding For 1-Fasede Ec-Styringer

    Motor fase mangler Reserveret Reserveret Reserveret Reserveret 16 gange/pause 4 sekunde Kommunikations fejl Bemærk Når fejlen er afhjulpet, kan indikatoren (diode blink) på EC-styringen afstilles ved at afbryde forsyningsspændingen midlertidigt indtil dioden slukkes. EXHAUSTO yder 2 års fabriksgaranti på ventilatoren. 24/64...

  • Page 25: Kanaltilslutning

    DK - BESF - Produktvejledning 3004349_2017_08_03.fm 1.4 Kanaltilslutning Kanaler For at opnå maksimal ydelse skal ventilatoren tilsluttes kanalsystemet med de angivne længder lige kanal før og efter ventilatoren. Der skal altid monteres fleksible forbindelser type FLF for at undgå overførsel af eventuelle vibrationer. Studsene på ventilatoren og overgangsstykket OGSR er monteret med gummitætning.

  • Page 26: Service Og Rengøring

    EXHAUSTO yder 2 års fabriksgaranti på ventilatoren, fra fakturadato. 1.6 Miljødeklaration Produktbeskrivelse EXHAUSTO BESF er en let servicérbar radialventilator med fremadrettede skovle. Ventilatoren er brand, lyd og varmeisoleret med 30mm mineraluld. Ventilatorhjulet er direkte monteret på motorakslen hvilket mindsker tab og indebærer færre sliddele og deraf færre reparationsomkostninger.
  • Page 27 DK - BESF - Produktvejledning 3004349_2017_08_03.fm Materiale oversigt BESF BESF160 BESF BESF BESF BESF BESF BESF Ej EC Aluminium Kobber Mineraluld Print; elektronik komponenter Plast, celle < 1% < 1% < 1% gummi Øvrigt 27/64...

  • Page 28: De - Besf - Betriebsanleitung

    DE - BESF - Betriebsanleitung 3004349_2017_08_03.fm DE - BESF - Betriebsanleitung Der Boxventilator BESF von EXHAUSTO wird zur Luftförderung in Zuluft- und Abluftanlagen eingesetzt. Der Ventilator darf nicht zur Förderung von Festpartikeln oder in Bereichen mit Risiko für explosive Gase benutzt werden.
  • Page 29 DE - BESF - Betriebsanleitung 3004349_2017_08_03.fm Hauptbauteile Abb. 2 Pos. Bauteil Gehäuse Wartungstür Motor Zentrifugalrad Ventilatorgehäuse Verschlussschraube (Werkzeug mitgeliefert) Tragschienen mit Schwingungsdämpfern Selbstschneidende Schrauben Übergangsstück OGSR (Zubehör). (Bei der Montage von OGSR muss sich der Schlitz stets gegenüber dem Zapfen befinden, damit die Luftleitplatten in korrekter Position stehen).

  • Page 30: Montage

    DE - BESF - Betriebsanleitung 3004349_2017_08_03.fm Montage 1.2.1 Aufstellung in Innenräumen Der Ventilator lässt sich auf verschie- dene Weise in Innenräumen auf- stellen (Abb. 3). Bei intermittierendem Betrieb, wo Risiko für Kondenswasser im Motor besteht, dürfen ausschliesslich Montagemethode A oder B angewendet werden.

  • Page 31: Aufstellung Im Freien (Od)

    DE - BESF - Betriebsanleitung 3004349_2017_08_03.fm 1.2.2 Aufstellung im Freien (OD) Außenmontage erfordert besondere Aufmerksamkeit, da durch zusätzliche Verfugung und Abschirmung sicherzustellen ist, dass kein Wasser in die Konstruktion eindringt. Der Motor und eventuell die EC- Motorregelung sind bei Pos. A bzw. B für Außenmontage vorbereitet, vgl.

  • Page 32: Elektrischer Anschluss

    Typenschild angegebene Nennstrom darf nicht überschritten werden, da dies zur Überlastung des Motors führt. Versorgungstrennung Die EXHAUSTO A/S weist darauf hin, dass die Richtlinie Maschine (Anlage 1) die Montage einer Versorgungstrennung bei der festen Installation des Ventilators zwingend vorschreibt. Die Versorgungstrennung muss: •...

  • Page 33: Ventilatoren Mit Ec-Automatik

    Der Elektriker muss durch ESD geschützt sein, während • der Demontage des Deckels des EC-Automatik • Arbeiten am EC-Automatik BESF160-2-1EC, BESF180-4-1EC, BESF200-4-1EC, BESF225-4-1EC, BESF250-4-1EC Diagramm Abb. 9 *keine EXHAUSTO-Lieferung. Erläuterung zum Diagramm Klemme Signalbeschreibung 10 V DC 0-10 V DC 0 V DC (Gestell)
  • Page 34 Werden beispielsweise 3 EC-Motoren auf 3 Phasen verteilt angeschlossen, entspricht der Nullstrom der Summe der Stromwerte der 3 Motoren. Vorhandene Werden die Motoren an eine vorhandene Installation angeschlossen, ist zu Installation untersuchen, ob der Nullleiter für die Belastung bemessen ist. BESF280-4-3-EC Diagram Abb. 10 *keine EXHAUSTO-Lieferung. 34/64...
  • Page 35 DE - BESF - Betriebsanleitung 3004349_2017_08_03.fm Erläuterung zum Diagramm Klemme Signalbeschreibung Anmerkungen Alarm Eing. EFC1P Pult A 0 V DC (Gestell) EFC1P Pult B Start/Stopp EFC1P Pult 2 0 V DC (Gestell) EFC1P Pult 3 0-7 V DC EFC1P Pult 4 7 V DC EFC1P Pult 5 0-10 V DC...

  • Page 36: Fehlersuche Bei Einphasigen Ec-Automatik

    16 Mal / Pause 4 Sekunden Kommunikations-fehler Hinweis Nach Abhilfe des Fehlers lässt sich die Anzeige (Blinken der Diode ) an der EC- Automatik durch vorübergehendes Abschalten der Versorgungsspannung bis zum Erlöschen der Diode abstellen EXHAUSTO leistet 2 Jahre Werksgarantie auf den Ventilator 36/64...

  • Page 37: Kanalanschluss

    DE - BESF - Betriebsanleitung 3004349_2017_08_03.fm 1.4 Kanalanschluss Kanäle Zur Erzielung maximaler Leistung muss der Ventilator mit einem geraden Kanal in den angegebenen Längen vor und nach dem Ventilator an das Kanalsystem angeschlossen werden. Es sind stets flexible Anschlüsse vom Typ FLF zu montieren, um die Übertra- gung etwaiger Schwingungen zu vermeiden.

  • Page 38: Wartung Und Reinigung

    Kühlung des Motors zu gewährleisten. Achtung! Sollte es nach längerer Laufzeit zu Vibrationen des Ventilators kommen, so kann dies auf eine Unwucht des Zentrifugalrades, durch Verschmutzung zurückzuführen sein. Garantie EXHAUSTO leistet eine 2-jährige Werksgarantie ab Rechnungsdatum auf den Ventilator. 38/64...

  • Page 39: Umweltdeklaration

    DE - BESF - Betriebsanleitung 3004349_2017_08_03.fm 1.6 Umweltdeklaration Produktbeschrei- Der BESF von EXHAUSTO ist ein leicht zu wartender Radialventilator mit vorwärts- bung gekrümmten Schaufeln. Der Ventilator ist mit 30 mm Mineralwolle brand-, schall- und wärmeisoliert. Das Zentrifugalrad ist direkt auf der Motorwelle montiert, wodurch Energieverlust und Verschleiß...

  • Page 40: No - Besf - Produktveiledning

    NO - BESF - Produktveiledning 3004349_2017_08_03.fm NO - BESF - Produktveiledning EXHAUSTO boksvifte BESF brukes til transport av luft i tillufts- og avtrekksanlegg. Viften må ikke brukes til transport av faste partikler eller der det er risiko for eksplosive gasser.
  • Page 41 NO - BESF - Produktveiledning 3004349_2017_08_03.fm Hovedkomponenter Fig. 2 Pos. Komponent Kabinett Serviceluke Motor Sentrifugalhjul Viftehus Låseskrue (verktøy følger med) Bæreskinner med vibrasjonsdempere Selvskjærende skruer Overgangsstykke OGSR (tilbehør). (Ved montering av OGSR skal slissen alltid være ut for tappen, slik at ledeplatene vender korrekt). EC-styring/klemkasse 41/64...

  • Page 42: Montering

    NO - BESF - Produktveiledning 3004349_2017_08_03.fm Montering 1.2.1 Innendørs plassering Viften kan monteres på forskjellige måter (fig. 3) innendørs. Ved intermitterende drift der det er risiko for kondensvann i motoren, må monteringsmåte A eller B brukes. Fig. 3 Servicetilgang Ved utvelging av den nøyaktige plasseringen må...

  • Page 43: Utendørs Plassering (Od)

    NO - BESF - Produktveiledning 3004349_2017_08_03.fm 1.2.2 Utendørs plassering (OD) Utendørs montering krever spesiell oppmerksomhet. Med ekstra fuging og avskjerming må det sikres at vann ikke kan trenge inn i konstruksjonen. Motor og eventuell EC-motorstyring er forberedt for utendørs montering for pos.

  • Page 44: Elektrisk Tilkobling

    Skillebryter EXHAUSTO A/S gjør oppmerksom på at det i henhold til Maskindirektivet (vedlegg 1) skal monteres en skillebryter i den faste installasjonen av viften.

  • Page 45: Vifter Med Ec-Styring

    Elektrikeren skal være ESD-beskyttet: • når lokket på EC-styringen demonteres • under arbeid på EC-styringen BESF160-2-1EC, BESF180-4-1EC, BESF200-4-1EC, BESF225-4-1EC, BESF250-4-1EC Skjema Fig. 9 * Ikke EXHAUSTO-leveranse. Forklaring til diagram Klemme Signalbeskrivelse 10 V DC 0-10 V DC 0 V DC (stel)
  • Page 46 Installeres f.eks. tre EC-motorer fordelt på tre faser, er nullstrømmen lik med summen av de tre motorenes strømmer. Eksisterende Dersom motorene tilkobles en eksisterende installasjon, må det undersøkes om installasjon nullederen kan klare denne belastningen. BESF280-4-3EC Skjema Fig. 10 * Ikke EXHAUSTO-leveranse. 46/64...
  • Page 47 • PFI-bryter type B i henhold til EN 61008, som bryter når det registreres feilstrømmer med DC-innhold (pulserende likestrøm) og glatte feilstrømmer • Jordfeilbryterne må være merket med følgende symboler: • EXHAUSTO anbefaler en jordfeilbryter på 300mA. 47/64...

  • Page 48: Feilsøking For Enfasede Ec-Styringer

    Motor mistet en fase Resevert Resevert Resevert Resevert 16 ganger/pause 4 sekunder Kommunikasjonsfeil Merk Når feilen er rettet, kan indikatoren (blinkende diode) på EC-styringen slås av ved å avbryte matespenningen midlertidig til lysdioden slukner. EXHAUSTO yter 2 års fabrikkgaranti på viften. 48/64...

  • Page 49: Kanaltilkobling

    NO - BESF - Produktveiledning 3004349_2017_08_03.fm 1.4 Kanaltilkobling Kanaler For å oppnå maksimal ytelse må viften tilkobles kanalsystemet med de oppgitte lengdene rett kanal før og etter viften. Det skal alltid monteres mansjetter av typen FLF for å unngå overføring av eventuelle vibrasjoner. Stussene på viften og overgangsstykket OGSR er montert med gummitetning.

  • Page 50: Service Og Rengjøring

    EXHAUSTO yter 2 års fabrikkgaranti på viften fra fakturadato. 1.6 Miljødeklarasjon Produktbeskrivelse EXHAUSTO BESF er en radialvifte med foroverbøyde skovler som det er lett å foreta service på. Viften er brann-, lyd- og varmisolert med 30 mm mineralull. Viftehjulet er montert direkte på...
  • Page 51 NO - BESF - Produktveiledning 3004349_2017_08_03.fm Materialoversikt BESF BESF160 BESF BESF BESF BESF BESF BESF Ej EC Aluminium Kobber Mineralull Printkort; elektroniske komponenter Plast, < 1% < 1% < 1% cellegummi Øvrig 51/64...

  • Page 52: Se - Besf - Produkthandbok

    SE – BESF – Produkthandbok 3004349_2017_08_03.fm SE – BESF – Produkthandbok EXHAUSTO boxfläkt BESF används för transport av luft i en till- och frånluftsanordning. Fläktarna får inte användas för transport av fasta partiklar eller om det finns risk för explosiva gaser.
  • Page 53 SE – BESF – Produkthandbok 3004349_2017_08_03.fm Huvud- komponenter Fig. 2 Pos. Skåp Servicelucka Motor Centrifugalhjul Fläkthus Låsskruv (verktyg medföljer) Bärskenor med vibrationsdämpare Självborrande skruvar Övergångsdel OSGR (tillbehör). (Vid montering av OGSR ska skåran ligga utanför tappen för att ledplattorna ska vändas korrekt). EC-styrning/anslutningsbox 53/64...

  • Page 54: Montering

    SE – BESF – Produkthandbok 3004349_2017_08_03.fm Montering 1.2.1 Inomhusmontering Fläkten kan monteras på flera olika sätt inomhus (bild 3). Vid periodvis drift där det finns risk för kondensvatten i motorn bör endast monteringsmetod A eller B användas. Fig. 3 Serviceutgång Fläkten kan monteras på...

  • Page 55: Placering Utomhus (Od)

    SE – BESF – Produkthandbok 3004349_2017_08_03.fm 1.2.2 Placering utomhus (OD) Montering utomhus kräver särskild uppmärksamt. Extra fogning och avskärmning måste ordnas, så att det inte tränger in vatten i konstruk- tionen. Motorn och eventuell EU-motorstyr- ning är förberedd för montering utom- hus i positionen A eller B.

  • Page 56: Elanslutning

    överstiger märkströmmen på typskylten eftersom det medför att motorn överbelastas. Huvudströmbrytare EXHAUSTO A/S ber dig observera att i enlighet med Maskindirektivet (bilaga 1) skall en huvudströmbrytare installeras vid fast montering av fläkten. Huvudströmbrytaren skall ...

  • Page 57: Fläktar Med Ec-Styrning

    • när locket tas bort från EC-styrningen • under arbete med EC-styrningen BESF160-2-1EC, BESF180-4-1EC, BESF200-4-1EC, BESF225-4-1EC, BESF250-4-1EC Schema Fig. 9 *ingår ej i leveransen från EXHAUSTO. Förklaring till schema Klämma Signalbeskrivning 10 V DC 0-10 V DC 0 V DC (chassi)
  • Page 58 Om 3 EC-motorer t.ex. installeras fördelat på 3 faser är nollströmmen lika med summan av de 3 motorernas ström. Befintlig installa- Om motorerna ansluts till en befintlig installation måste du kontrollera om nolledaren tion klarar belastningen. BESF280-4-3EC Schema Fig. 10 *ingår ej i leveransen från EXHAUSTO. 58/64...
  • Page 59 SE – BESF – Produkthandbok 3004349_2017_08_03.fm Förklaring till schema Klämma Signalbeskrivning Anmärkningar Larm in EFC1P panel A 0 V DC (chassi) EFC1P panel B Start/stopp EFC1P panel 2 0 V DC (chassi) EFC1P panel 3 0-7 V DC EFC1P panel 4 7 V DC EFC1P panel 5 0-10 V DC...

  • Page 60: Felsökning För 1-Fas Ec-Styrningar

    11 gånger/paus 4 sekunder Motorfas saknas Reserverad Reserverad Reserverad Reserverad 16 gånger/paus 4 sekunder Kommunikationsfel Obs! När felet är avhjälpt kan indikatorn (blinkande diod) på EC-styrningen stängas av genom att matningsspänningen till lysdioden temporärt bryts. EXHAUSTO lämnar 2 års fabriksgaranti på fläktarna. 60/64...

  • Page 61: Kanalanslutning

    SE – BESF – Produkthandbok 3004349_2017_08_03.fm 1.4 Kanalanslutning Kanaler För att maximal effekt ska uppnås ska fläkten anslutas till kanalsystemet med en kanal med angiven längd före och efter fläkten. Flexibla förbindelser av typ FLF ska alltid an- vändas för att undvika att eventuella vibrationer överförs. Stosarna på fläkten och över- gångsdelen OGSR är monterad med gummitätning.

  • Page 62: Service Och Rengöring

    EXHAUSTO lämnar 2 års fabriksgaranti på fläkten, räknat från fakturadatum. 1.6 Miljödeklaration Produkt- EXHAUSTO BESF är en radialfläkt som är lätt att serva med framåtriktade rotorblad. beskrivning Fläkten är brand-, ljud- och värmeisolerad med 30mm mineralull. Fläkthjulet är monterat direkt på motoraxeln, vilket minskar förluster och innebär färre slitagedelar och därmed lägre reparationskostnader.
  • Page 63 SE – BESF – Produkthandbok 3004349_2017_08_03.fm Materialöversikt BESF BESF160 BESF BESF BESF BESF BESF BESF Ej EC Aluminium Järn Koppar Mineralull Kretskort; elektronik- komponenter Plast, < 1% < 1% < 1% cellgummi Annet 63/64...
