Exhausto VEX40T Assembly Instruction

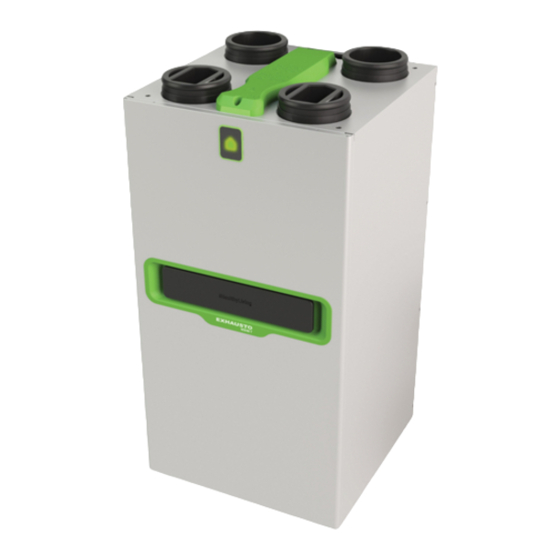

VEX40T
EN
Fire dampers kit
1. REFERENCE AND SCOPE OF SUPPLY • REFERENCE OG LEVERINGSOMFANG
Article / Artikelnr.
11023489
2. DESCRIPTION OF FIRE DAMPERS • BESKRIVELSE AF BRANDSPJÆLD
This fi re dampers box is developed to work exclusively with
EN
230V motors from manufacturer Belimo (Ref. BLF230) or
similar. For any questions regarding fi re-dampers choice
please contact EXHAUSTO.

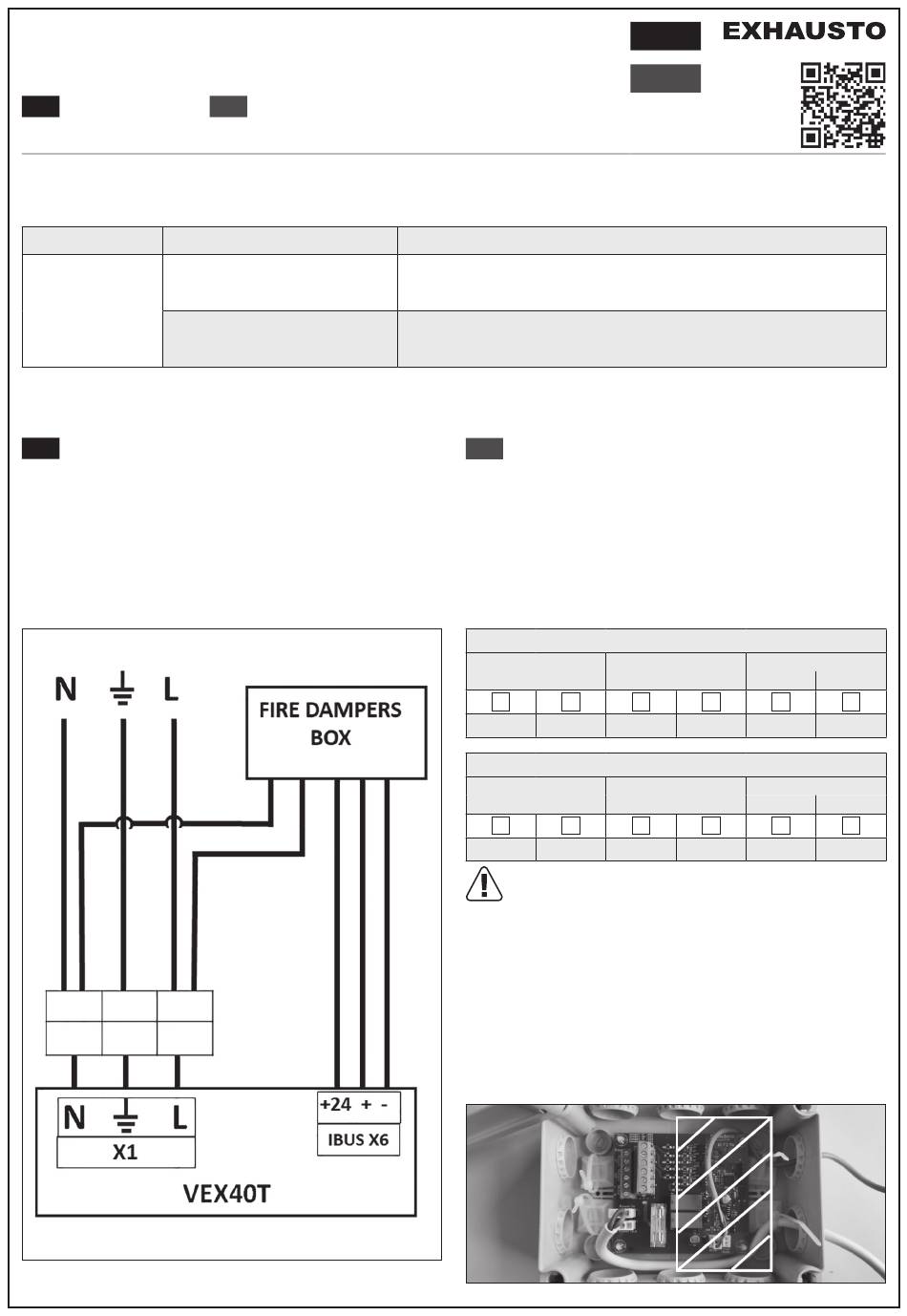

3. WIRING DIAGRAM FROM BOX
TO VEX40T • EL-DIAGRAM FOR
TILSLUTNING TIL VEX40T
DA
Brandspjælds-KIT
Designation / Betegnelse
Fire dampers kit VEX40T
Brandspjælds-KIT for VEX40T
Assembly instruction
Montagevejledning
Scope of supply / Leveringsomfang
One plastic box of 150 x 155 x 80 mm in Plastic containing one electronic mainboard
One 1,2 m cable for power supply with connectors
One 1,2 m cable for command with connectors
En automatikboks 150 x 155 x 80 mm med automatikprint
Et 1,2 m forsyningskabel med stik
Et 1,2 m signalkabel med stik
Denne brandspjælds- og automatikboks er udelukkende
DA
beregnet til virke med 230 V motorer fra producenten
Belimo (ref. BLF230) eller tilsvarende. Kontakt EXHAUSTO
vedrørende spørgsmål i forbindelse med valg af brandspjæld.
4. WIRING DIAGRAM FROM BOX TO
FIRE DAMPERS • EL-DIAGRAM FOR
TILSLUTNING AF BRANDSPJÆLD
Return 0°
S1 S2
Return 0°
S1 S2
The screw terminal blocks included in the housing must be used to
insulate the unused cables of the damper (Belimo or Gryfi t S3 and S5).
The cables must be secured with the clamps to ensure that the terminal
block cannot reach the hatched area in the diagram below. If only one
Fire-damper is connected, it must be connected on Damper 1 connec-
tors.
De medfølgende muffer skal monteres på de ikke benyttede
ledninger fra spjældet (Belimo eller Gryfi t S3 og S5). Kabler og
ledninger skal sikres og afl astes med strips, som sikkerhed for at
mufferne ikke kan nå det skraverede område, som vist her.Hvis kun
et brandspjæld er tilsluttet, skal det tilsluttes i klemmerne for spjæld.
EN
www.exhausto.dk
DA Scan this
QR code to
contact us:
Damper 1
Motor
Return 90°
L
S4 S6 L
Damper 2
Motor
Return 90°
L
S4 S6 L
N
N
N
N
