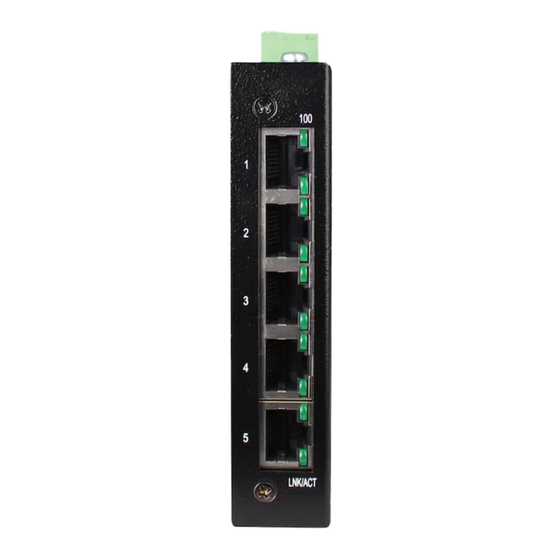

Tripp Lite NFI-U05A Owner's Manual

5-port unmanaged industrial fast 10/100 ethernet switch with eip qos, din or wall-mountable
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
Owner's Manual
5-Port Unmanaged Industrial Fast
10/100 Ethernet Switch with EIP
QoS, DIN or Wall-Mountable
Model: NFI-U05A
Español 17 • Français 33 • Русский 49 • Deutsch 65
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR
®
surge protector in our monthly drawing!
tripplite.com/warranty
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2023 Tripp Lite. All rights reserved.
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NFI-U05A and is the answer not in the manual?

Questions and answers

Related Manuals for Tripp Lite NFI-U05A

Summary of Contents for Tripp Lite NFI-U05A

  • Page 1 WARRANTY REGISTRATION Register your product today and be automatically entered to win an ISOBAR ® surge protector in our monthly drawing! tripplite.com/warranty 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support Copyright © 2023 Tripp Lite. All rights reserved.

  • Page 2: Package Contents

    Package Contents • NFI-U05A Ethernet Switch • DIN Rail-Mounting Clip (Preinstalled) • Wall-Mount Mask (Preinstalled) • Owner’s Manual Product Features • 5 auto-negotiable 10/100 Mbps RJ45 ports • Supports 10/100Base-T, Full Duplex and auto MDI/MDI-X crossover function • Rugged high-strength case •...

  • Page 3: Optional Accessories

    Optional Accessories • N001-Series Cat5e 350 MHz Snagless UTP Cables • N002-Series Cat5e 350 MHz UTP Ethernet Cables • N200-Series Cat6 Gigabit Molded UTP Ethernet Cables • N201-Series Cat6 Gigabit Snagless Molded UTP Ethernet Cables Product Overview 5-Port Unmanaged Industrial Fast 10/100 Ethernet Switch with EIP QoS, DIN or Wall-Mountable 100 Mbps Power...

  • Page 4: Mounting The Switch

    DIN-Rail Mounting and Dismounting Instructions ATTENTION: The NFI-U05A is an open-type device and shall be DIN-rail mounted or wall mounted (optional) in a cabinet or rack enclosure. The ambient temperature should not exceed 75°C (167°F). Mounting the Switch Place the switch on the DIN rail from above using the built-in slot.
  • Page 5 DIN-Rail Mounting and Dismounting Instructions Dismounting the Switch Press the switch from the top, then pull out the lower edge of the switch to remove it from the DIN rail. Push Push Click Click Mounting the Switch Removing the Switch...

  • Page 6: Wall Mounting Installation

    Wall-Mounting Installation 1. Mount the switch by using mounting holes on the wall at the appropriate places. 1.5 mm - 3 mm Mounting holes for 50 mm NFI-U05A 50 mm Mounting Holes for Drawing Screw Installation Distance of NFI-U05A...

  • Page 7: Grounding The Switch

    DIN-Rail Mounting and Dismounting Instructions 2. The switch can be wall mounted either vertically or horizontally. Mounting direction with screw Mounting direction with screw Straight Direction Installation Horizontal Direction Installation Grounding the Switch Grounding and wire routing help limit the effects of line noise caused by electromagnetic interference (EMI). Run the ground connection from the ground screw to the grounding surface, then connect the ground connection from the terminal block to the grounding surface prior to connecting devices.

  • Page 8: Wiring Requirements

    Wiring Requirements WARNING: Safety measures should be taken before connecting the power cable. Turn off the power before connecting modules or wires. The correct power supply voltage is listed on the product label. Check the voltage of your power source to make sure you are using the correct voltage. DO NOT use a voltage greater than what is specified on the product label.
  • Page 9 Wiring Requirements • Be advised that you should label the wiring to all devices in the system. Wiring Power Input NFI-U05A with 3-Pin Terminal Block Check the polarity while connecting. Top view of the Terminal Block is shown in the figure below: Power Input Terminals Grounding Terminals...
  • Page 10 Wiring Requirements CAUTION: • Use copper conductors only. • W iring cable temperature should support at least 105˚C (221˚F). • The wire gauge for the terminal block should range between 12~24 AWG. To insert the power wire and connect the 12~48V DC at a maximum of 0.2A DC power to the power terminal block, follow the steps below: • Use a flathead screwdriver to loosen the wire-clamp screws.

  • Page 11: Led Indicators

    Cabling Connect one end of an RJ45 Ethernet cable (see Optional Accessories) into the switch’s RJ45 Ethernet port. Connect the other end to a network device. Cat5e cable or above is recommended. • Ports 1-5 of the switch support Fast Ethernet (10/100Base-T RJ45 Ports).

  • Page 12: Specifications

    Specifications Power Input Voltage Single power input 12~48VDC/0.2A Connection 3-pin terminal block Reverse Polarity Protection Present Power Consumption (System Only) Grounding Screw Present Interface RJ45 5 x 10/100Base-T, auto- negotiation, auto-MDI/MDI-X, Full/Half Duplex and Flow Control PWR (Green): Power 100 (Green): Port 1~5 Ethernet speed at 100 Mbps LNK/ACT (Green): Port 1~5 transmitting/receiving...
  • Page 13 Specifications Regulatory Approvals EMI/EMC FCC Part 15 EN 55011 / BS EN 55011 EN 61000-6-4 / BS EN 61000-6-4 EN IEC 61000-6-2 / BS EN 61000-6-2 EN 55032 / BS EN 55032 EN 55035 / BS EN 55035 ATTENTION: If the switch is used in a manner not specified here, the protection provided by the switch may be impaired.

  • Page 14: Warranty And Product Registration

    Product Registration Visit tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically entered into a drawing for a chance to win a FREE Tripp Lite product!* *No purchase necessary. Void where prohibited. Some restrictions apply. See...
  • Page 15 • Reorient or relocate the receiving antenna. • Increase the separation between the equipment and receiver. • Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. • Consult the dealer or an experienced radio/TV technician for help. Any changes or modifications to this equipment not expressly approved by Tripp Lite could void the user’s authority to operate this equipment.
  • Page 16 Warranty and Product Registration Use of this equipment in life support applications where failure of this equipment can reasonably be expected to cause the failure of the life support equipment or to significantly affect its safety or effectiveness is not recommended. Tripp Lite has a policy of continuous improvement. Specifications are subject to change without notice. Photos and illustrations may differ slightly from actual products. 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support 22-10-194 9346D4_RevA...

  • Page 17: Manual Del Propietario

    5 Puertos con EIP QoS, Instalable en DIN o en Pared Modelo: NFI-U05A English 1 • Françaís 33 • Русский 49 • Deutsch 65 1111 W. 35th Street, Chicago, IL 60609 EE. UU. • tripplite.com/support Copyright © 2023 Tripp Lite. Todos los derechos reservados.

  • Page 18: Contenido Del Empaque

    Contenido del Empaque • NFI-U05A – Switch Ethernet • Clip para Instalación en Riel DIN (Preinstalado) • Plantilla para Instalación en Pared (Preinstalada) • Manual del Propietario Características del Producto • 5 puertos RJ45 de negociación automática de 10Mbps / 100Mbps •...

  • Page 19: Accesorios Opcionales

    Accesorios Opcionales • Cables UTP Snagless de 350 MHz Cat5e Serie N001 • Cables Ethernet Snagless de 350 MHz Cat5e Serie N002 • Cables Ethernet UTP Moldeados Cat6 Gigabit Serie N200 • Cables Ethernet UTP Moldeados Snagless Cat6 Gigabit Serie N201 Vista General del Producto Switch Ethernet Rápido 10/100 Industrial no Administrado de 5 Puertos con EIP QoS, Instalable en DIN o en Pared...
  • Page 20 Instrucciones para Instalación y Desinstalación en Riel Din ATENCIÓN: El NFI-U05A es un dispositivo de tipo abierto y debe ser instalado en riel DIN o pared (opcional) en un gabinete o rack. La temperatura ambiente no debe exceder 75 °C [167 °F].
  • Page 21 Instrucciones para Instalación y Desinstalación en Riel Din Desinstalación del Switch Presione el switch de la parte superior, después jale del borde inferior del switch para retirarlo del riel DIN. Empuje Empuje Haga Haga clic clic Instalación del Switch Retiro del Switch...

  • Page 22: Instalación En La Pared

    1. Instale el switch usando orificios de instalación en la pared en los lugares apropiados. 1.5 mm - 3 mm Orificios de Instalación 50 mm 50 mm para NFI-U05A Orificios de Instalación para Distancia de Instalación del Tornillo Dibujo de NFI-U05A...
  • Page 23 Instrucciones para Instalación y Desinstalación en Riel Din 2. El switch puede instalarse vertical u horizontalmente en la pared. Dirección de instalación con tornillo Dirección de instalación con tornillo Instalación en Dirección Recta Instalación en Dirección Horizontal Conexión a Tierra del Switch La conexión a tierra y el enrutamiento del cable ayudan a limitar los efectos del ruido en la línea causado por interferencia electromagnética [EMI].
  • Page 24 Requerimientos de Cableado ADVERTENCIA: Antes de conectar el cable de alimentación, deben tomarse medidas de seguridad. Apague la energía antes de conectar cualquier módulo o cable. El voltaje de alimentación correcto se indica en la etiqueta del producto. Compruebe el voltaje de su fuente de alimentación para asegurarse de que está...
  • Page 25 • Tenga en cuenta que debe etiquetar el cableado a todos los dispositivos del sistema. Entrada de Alimentación del Cableado NFI-U05A con Bloque de Terminales de 3 Pines Mientras conecta, compruebe la polaridad. La vista superior del bloque de terminales se muestra en la siguiente figura: Terminales de Entrada de Energía...
  • Page 26 Requerimientos de Cableado PRECAUCIÓN: • Use únicamente conductores de cobre. • La temperatura del conductor de cableado debe soportar al menos 105 °C [221 °F]. • El calibre del cable para el bloque de terminales debe oscilar entre 4 ~ 0.25 mm [12AWG ~ 24AWG].

  • Page 27: Indicadores Led

    Cableado Conecte un extremo de un cable Ethernet RJ45 (ver Accesorios Opcionales) en el puerto Ethernet RJ45 del switch. Conecte el otro extremo a un dispositivo de red. Se recomienda un cable Cat5e o superior. • Los puertos 1 ~ 5 del switch soportan Fast Ethernet (Puertos RJ45 10/100Base-T).

  • Page 28: Especificaciones

    Especificaciones Encendido Voltaje de Entrada Una sola entrada de alimentación 12VCD ~ 48VCD / 0.2A Conexión Bloque de terminales de 3 pines Protección contra Polaridad Presente Inversa Consumo de Energía (Sistema Solamente) Tornillo de Conexión a Tierra Presente Interfaz RJ45 5 x 10/100Base-T, negociación automática, MDI/MDI-X Automático, Dúplex/Medio Dúplex...
  • Page 29 Especificaciones Aprobaciones Regulatorias EMI/EMC FCC Parte 15 EN 55011 / BS EN 55011 EN 61000-6-4 / BS EN 61000-6-4 EN IEC 61000-6-2 / BS EN 61000-6-2 EN 55032 / BS EN 55032 EN 55035 / BS EN 55035 ATENCIÓN: Si el switch se usa de una manera no especificada aquí, la protección proporcionada por el switch puede verse alterada.
  • Page 30 Registro de Garantía y Producto Garantía Limitada de 3 años. El vendedor garantiza que este producto, si se usa de acuerdo con todas las instrucciones aplicables, está libre de defectos en cuanto a materiales y mano de obra por un período de tres (3) años a partir de la fecha de compra inicial. Si el producto resulta defectuoso en cuanto a materiales o mano de obra dentro de ese período, el vendedor reparará...
  • Page 31 Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y las regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Tripp Lite, los clientes están obligados a: • Enviar el equipo viejo a reciclado en una base de uno por uno, equivalente por equivalente (esto varía de un país a otro)
  • Page 32 Registro de Garantía y Producto Cualquier cambio o modificación en este equipo que no esté aprobado expresamente por Tripp Lite puede invalidar la autoridad del usuario para operarlo. No se recomienda el uso de este equipo en aplicaciones de soporte de vida en...

  • Page 33: Manuel Du Propriétaire

    5 ports avec EIP QoS, DIN ou montage mural Modèle : NFI-U05A English 1 • Español 17 • Русский 49 • Deutsch 65 1111 W. 35th Street, Chicago, IL 60609 États-Unis • tripplite.com/support Copyright © 2023 Tripp Lite. Tous droits réservés.

  • Page 34: Contenu De L'emballage

    Contenu de l’emballage • Commutateur Ethernet NFI-U05A • Clip de montage sur rail DIN (préinstallé) • Masque de montage mural (préinstallé) • Manuel du propriétaire Caractéristiques du produit • 5 ports RJ45 auto-négociables 10/100 Mbps • Prend en charge 10/100Base-T, duplex intégral et fonction de croisement automatique MDI/MDI-X •...

  • Page 35: Accessoires En Option

    Accessoires en option • Câbles UTP Cat5e 350 MHz anti-accrochage N001-Series • Câbles Ethernet UTP Cat5e 350 MHz N002-Series • Câbles Ethernet UTP Cat6 Gigabit moulés N200-Series • Câbles Ethernet UTP Cat6 Gigabit moulés anti-accrochage N201-Series Vue d’ensemble du produit Commutateur industriel rapide Ethernet 10/100 à...

  • Page 36: Montage Du Commutateur

    Instructions de montage et de démontage du rail DIN ATTENTION : le NFI-U05A est un appareil de type ouvert et doit être monté sur un rail DIN ou fixé au mur (en option) dans une armoire ou sur une étagère.
  • Page 37 Instructions de montage et de démontage du rail DIN Démontage du commutateur Appuyez sur le commutateur par le haut, puis tirez sur le bord inférieur du commutateur pour le retirer du rail DIN. Pousser Pousser Clic Clic Montage du commutateur Retrait du commutateur...

  • Page 38: Installation Murale

    1. Montez le commutateur en utilisant les trous de montage sur le mur aux endroits appropriés. 1,5 mm - 3 mm Trous de montage 50 mm pour NFI-U05A 50 mm Trous de montage du dessin Distance d’installation de la vis du NFI-U05A...
  • Page 39 Instructions de montage et de démontage du rail DIN 2. Le commutateur peut être monté au mur verticalement ou horizontalement. Direction de montage avec vis Direction de montage avec vis Installation en direction rectiligne Installation dans le sens horizontal Mise à la terre de l’interrupteur La mise à...
  • Page 40 Exigences en matière de câblage AVERTISSEMENT : des mesures de sécurité doivent être prises avant de brancher le câble d’alimentation. Mettez l'appareil hors tension avant de connecter des modules ou des fils. La tension d’alimentation correcte est indiquée sur l’étiquette du produit. Vérifiez la tension de votre source d'alimentation pour vous assurer que vous utilisez la bonne tension.
  • Page 41 • Il est conseillé d'étiqueter le câblage de tous les appareils du système. Câblage de l'alimentation électrique NFI-U05A avec bornier à 3 broches Vérifiez la polarité lors de la connexion. La vue de dessus du bornier est illustrée dans la figure ci-dessous : Bornes d’entrée...
  • Page 42 Exigences en matière de câblage ATTENTION : • Utilisez uniquement des conducteurs en cuivre. • Le câblage doit supporter une température d'au moins 105˚C (221˚F). • Le calibre des fils du bornier doit être compris entre 12 et 24 AWG. Pour insérer le câble d'alimentation et connecter l'alimentation 12~48V CC à...

  • Page 43: Indicateurs Del

    Câblage Connectez l'une des extrémités d'un câble Ethernet RJ45 (voir Accessoires en option) au port Ethernet RJ45 du commutateur. Connectez l’autre extrémité à un périphérique réseau. Un câble Cat5e ou supérieur est recommandé. • Les ports 1 à 5 du commutateur prennent en charge Fast Ethernet (ports RJ4510/100 Base-T).

  • Page 44: Caractéristiques Techniques

    Caractéristiques techniques Alimentation Tension d’entrée Entrée d’alimentation unique 12~48VCC/0.2A Connexion Bornier à 3 broches Protection contre l'inversion Présente de polarité Consommation électrique (système uniquement) Vis de mise à la terre Présente Interface RJ45 5 x 10/100Base-T, auto- négociation, auto-MDI/MDI-X, Full/Half Duplex et contrôle de flux Voyants PWR (vert) : alimentation 100 (vert) : vitesse Ethernet des...
  • Page 45 Caractéristiques techniques Approbations réglementaires EMI/EMC FCC partie 15 EN 55011 / BS EN 55011 EN 61000-6-4 / BS EN 61000-6-4 EN IEC 61000-6-2 / BS EN 61000-6-2 EN 55032 / BS EN 55032 EN 55035 / BS EN 55035 ATTENTION : si le commutateur est utilisé d'une manière qui n'est pas spécifiée ici, la protection fournie par le commutateur peut être compromise.
  • Page 46 Garantie et enregistrement du produit Garantie limitée de 3 ans Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de défauts de matériaux et de fabrication d'origine pendant une période de trois (3) ans à compter de la date d'achat initial.
  • Page 47 électroniques (DEEE) et des règlements d'application, lorsque les clients achètent de nouveaux équipements électriques et électroniques auprès de Tripp Lite, ils ont droit de : • Envoyer l'ancien équipement au recyclage sur la base d'un pour un, à l'identique (cela varie en fonction du pays).
  • Page 48 Tripp Lite a une politique d’amélioration continue. Les spécifications peuvent être modifiées sans préavis. Les photos et les illustrations peuvent différer légèrement des produits réels.

  • Page 49: Руководство Пользователя

    ленного назначения с EIP QoS, с возможностью крепления на DIN-рейку и настенного монтажа Модель: NFI-U05A English 1 • Español 17 • Français 33 • Deutsch 65 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support Copyright © 2023 Tripp Lite. Перепечатка запрещается.

  • Page 50: Содержимое Упаковки

    Содержимое упаковки • Коммутатор Ethernet мод. NFI-U05A • Зажим для крепления к DIN-рейке (устанавливается на заводе- изготовителе) • Маска для настенного монтажа (устанавливается на заводе- изготовителе) • Руководство пользователя Характеристики продукта • 5 автоматически настраиваемых портов RJ45 (10/100 Мбит/с) • Поддержка стандарта 10/100Base-T, полнодуплексного режима и...

  • Page 51: Опциональные Комплектующие

    Опциональные комплектующие • Безразрывные UTP-кабели Cat5e (350 МГц) серии N001 • Безразрывные Ethernet-кабели UTP Cat5e (350 МГц) серии N002 • Ethernet-кабели UTP Сat6 Gigаbit серии N200 с литыми разъемами • Безразрывные Ethernet-кабели UTP Сat6 Gigаbit серии N201 с литыми разъемами Kраткое...
  • Page 52 Указания по креплению к DIN-рейке и снятию с DIN-рейки ВНИМАНИЕ! Устройство мод. NFI-U05A представляет собой устройство открытого типа, монтируемое на DIN-рейку или стену (опционально) в шкаф или полку. Температура окружающего воздуха не должна превышать 75°C. Крепление коммутатора Установите коммутатор на DIN-рейку сверху, используя встроенное...
  • Page 53 Указания по креплению к DIN-рейке и снятию с DIN-рейки Снятие коммутатора Надавите на коммутатор сверху, а затем отсоедините его нижний край для снятия с DIN-рейки. Надавить Надавить Щелчок Щелчок Крепление коммутатора Снятие коммутатора...

  • Page 54: Настенный Монтаж

    устройствами для прокладки кабелей и надлежащего воздухообмена. Настенный монтаж 1. Прикрепите коммутатор, используя соответствующие монтажные отверстия в стене. 1,5 - 3 мм Монтажные 50 мм отверстия для 50 мм мод. NFI-U05A Монтажные отверстия для Расстояние между чертежа мод. NFI-U05A крепежными винтами...
  • Page 55 Указания по креплению к DIN-рейке и снятию с DIN-рейки 2. Коммутатор может крепиться к стене вертикально или горизонтально. Направление монтажа с использованием винта Направление монтажа с использованием винта Установка в горизонтальном Установка в прямом направлении направлении Заземление коммутатора Заземление и прокладка проводов помогают ограничивать воздействие...
  • Page 56 Требования к монтажу электропроводки ВНИМАНИЕ! Перед подключением кабеля питания необходимо принять меры предосторожности. Отключайте электропитание перед подключением модулей или проводов. Соответствующее напряжение питания указано на маркировке изделия. Проверьте напряжение источника питания с целью убедиться в его соответствии установленным требованиям. НЕ используйте напряжение, превышающее...
  • Page 57 Требования к монтажу электропроводки • Следует обратить внимание на необходимость маркировки проводов, прокладываемых ко всем устройствам в системе. Монтаж силового входа Мод. NFI-U05A с блоком 3-контактных зажимов Проверьте полярность при подключении. Вид блока зажимов сверху показан на приведенном ниже рисунке: Зажимы входного питания...
  • Page 58 Требования к монтажу электропроводки ВНИМАНИЕ! • Используйте только медные проводники. • Монтажный кабель должен поддерживать температуру не менее 105°C. • При монтаже калибр проводов для блока зажимов должен находиться в диапазоне от 12 до 24 AWG. Для установки силового провода и подключения питания напряжением...

  • Page 59: Светодиодные Индикаторы

    Кабели Вставьте один конец Ethernet-кабеля RJ45 (см. раздел Опциональные комплектующие) в Ethernet-порт RJ45 коммутатора. Подключите другой конец к сетевому устройству. Рекомендуется использовать кабель Cat5e или выше. • Порты 1-5 коммутатора поддерживают Fast Ethernet (10/100Base-T RJ45). • Все порты поддерживают высокоскоростной Ethernet (10/100Base-T), а...

  • Page 60: Технические Характеристики

    Технические характеристики Питание Входное напряжение Одиночный вход питания 12~48 В =/0,2 А подключение Блок 3-контактных зажимов Защита от обратной Присутствует полярности Потребляемая мощность 3 Вт (только для системы) Заземляющий винт Присутствует Интерфейс RJ45 10/100Base-T, автоматическое согласование, автоматическое распознавание интерфейсов MDI/ MDI-X, полно-/полудуплексный...
  • Page 61 Технические характеристики Одобрения регулирующих органов ЭМП/ЭМС FCC часть 15 EN 55011 / BS EN 55011 EN 61000-6-4 / BS EN 61000-6-4 EN IEC 61000-6-2 / BS EN 61000-6-2 EN 55032 / BS EN 55032 EN 55035 / BS EN 55035 ВНИМАНИЕ! В...
  • Page 62 Регистрация гарантии и изделия Ограниченная гарантия сроком 3 года Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 3 (трех) лет с момента первоначальной покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления...
  • Page 63 Согласно положениям Дирeктивы oб утилизации отходов электрического и электронного оборудования (WЕЕЕ) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на: • Пpoдажу старого оборудования по принципу "один за один" и/или на...
  • Page 64 Регистрация гарантии и изделия Любые изменения или модификации в отношении данного оборудования, не одобренные в явной форме компанией Tripp Lite, могут привести к лишению пользователя права на эксплуатацию данного оборудования. Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к...
  • Page 65 Fast-10/100-Ethernet-Switch mit 5 Ports und EIP QoS, DIN- oder wandmontierbar Modell: NFI-U05A English 1 • Español 17 • Français 33 • Русский 49 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support Copyright © 2023 Tripp Lite. Alle Rechte vorbehalten.
  • Page 66 Inhalt des Pakets • NFI-U05A Ethernet-Schalter • DIN-Schienenmontage-Clip (vorinstalliert) • Wandmontage-Maske (vorinstalliert) • Benutzerhandbuch Produktmerkmale • 5 automatisch verhandelbare 10/100 Mbps RJ45-Anschlüsse • Unterstützt 10/100Base-T, Vollduplex und automatische MDI/ MDI-X-Crossover-Funktion • Robustes, hochfestes Gehäuse • Industrielle Temperaturschaltermodelle unterstützen einen Betriebstemperaturbereich von -40 °F bis 167 °F (-40 °C bis 75 °C) •...

  • Page 67: Optionales Zubehör

    Optionales Zubehör • N001-Series Cat5e 350 MHz Snagless UTP-Kabel • N002-Series Cat5e 350 MHz UTP-Ethernet-Kabel • N200-Series Cat6 Gigabit Molded UTP Ethernet Kabel • N201-Series Cat6 Gigabit Snagless Molded UTP Ethernet Kabel Produktübersicht 5-Port Unverwalteter industrieller Fast 10/100 Ethernet Switch mit EIP QoS, DIN- oder an der Wand montierbar 100 Mbps Leistung...
  • Page 68 DIN-Schienen-Montage und Demontageanleitung ACHTUNG: Das NFI-U05A ist ein offenes Gerät und muss auf einer DIN-Schiene oder an der Wand (optional) in einem Schrank oder Rackgehäuse montiert werden. Die Umgebungstemperatur sollte nicht 75 °C (167 °F) überschreiten. Montage des Schalters Positionieren Sie den Schalter unter Verwendung des eingebauten Steckplatzes von oben auf der DIN-Schiene.
  • Page 69 DIN-Schienen-Montage und Demontageanleitung Ausbau des Schalters Drücken Sie den Schalter von oben und ziehen Sie die untere Kante des Schalters heraus, um diesen von der DIN-Schiene abzunehmen. Drücken Drücken Klicken Klicken Montage des Schalters Entfernen des Schalters...
  • Page 70 Luftstrom zu gewährleisten. Wandmontage-Installation 1. Montieren Sie den Switch mit Hilfe der Befestigungsbohrungen an den entsprechenden Stellen an der Wand. 1,5 mm - 3 mm Befestigungsbohrun- 50 mm 50 mm gen für NFI-U05A Befestigungsbohrungen für Installationsabstand der Schrauben Zeichnung des NFI-U05A...
  • Page 71 DIN-Schienen-Montage und Demontageanleitung 2. Der Schalter kann entweder vertikal oder horizontal an der Wand montiert werden. Montagerichtung mit Schraube Montagerichtung mit Schraube Installation in gerader Richtung Installation in horizontaler Richtung Erdung des Schalters Die Erdung und die Kabelführung helfen, die Auswirkungen des Leitungsrauschens auf Grund von elektromagnetischen Störungen (EMI) zu begrenzen.
  • Page 72 Anforderungen an die Verkabelung WARNUNG: Vor dem Anschließen des Stromkabels sollten Sicherheitsmaßnahmen ergriffen werden. Schalten Sie die Stromversorgung aus, bevor Sie die Module oder Kabel anschließen. Die korrekte Stromversorgungsspannung ist auf dem Produktetikett angegeben. Überprüfen Sie die Spannung Ihrer Stromquelle, um sicherzustellen, dass Sie die richtige Spannung verwenden.
  • Page 73 Anforderungen an die Verkabelung • Beachten Sie, dass die Kabel zu allen Geräten im System beschriftet werden sollten. Verkabelung des Leistungseingangs NFI-U05A mit 3-poligem Anschlussblock Überprüfen Sie die Polarität beim Anschließen. Die obere Ansicht des Anschlussblocks wird in der Abbildung unten gezeigt: Stromeingangsklemmen...
  • Page 74 Anforderungen an die Verkabelung VORSICHT: • Verwenden Sie nur Kupferleiter. • Die Temperatur des Verdrahtungskabels sollte mindestens 105˚C (221˚F) betragen. • Die Drahtstärke für die Klemmleiste sollte zwischen 12~24 AWG liegen. Führen Sie die nachfolgenden Schritte aus, um das Stromkabel einzuführen und die 12~48V DC bei maximal 0,2 A DC, an die Stromanschlussleiste anzuschließen: •...

  • Page 75: Led-Anzeigen

    Verkabelung Schließen Sie ein Ende des RJ45-Ethernetkabels (siehe „Optionales Zubehör") an den Schalter des RJ45 Ethernetanschlusses an. Schließen Sie das andere Ende an ein Netzwerkgerät an. Es wird ein Cat5e-Kabel oder höher empfohlen. • Die Ports 1-5 des Schalters unterstützen das „Schnelle Ethernet" (10/100Base-T RJ45-Anschlüsse).

  • Page 76: Technische Daten

    Technische Daten Leistung Eingangsspannung Einzelner Stromeingang 12~48VDC/0.2A Verbindung 3-polige Klemmleiste Umpolungsschutz Augenblicklich Stromverbrauch (nur System) Erdungsschraube Präsentation Schnittstelle RJ45 5 x 10/100Base-T, Autonegotiation, Auto-MDI/MDI-X, Voll-/Halbduplex und Flusskontrolle PWR (Grün): Leistung 100 (Grün): Anschluss 1~5 Ethernet-Geschwindigkeit bei 100 Mbps LNK/ACT (Grün): Anschluss 1~5 Übertragung/Empfang Ökologisch Betriebstemperatur...
  • Page 77 Technische Daten Behördliche Zulassungen EMI/EMC FCC Teil 15 EN 55011 / BS EN 55011 EN 61000-6-4 / BS EN 61000-6-4 EN IEC 61000-6-2 / BS EN 61000-6-2 EN 55032 / BS EN 55032 EN 55035 / BS EN 55035 ACHTUNG: Wenn der Schalter auf eine Art und Weise verwendet wird, die hier nicht angegeben ist, kann der Schutz durch den Schalter beeinträchtigt werden.
  • Page 78 Garantie und Produktregistrierung 3 Jahre eingeschränkte Garantie Der Verkäufer garantiert, dass dieses Produkt, wenn es in Übereinstimmung mit allen anwendbaren Anweisungen verwendet wird, für einen Zeitraum von drei (3) Jahren ab dem Erstkaufdatum frei von ursprünglichen Material- und Verarbeitungsfehlern ist. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.
  • Page 79 Verwerter (Europäische Union) Die Richtlinie für Elektro- und Elektronik-Geräte (WEEE) und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf Folgendes haben: • Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Gerätes (dies variiert je nach Land)
  • Page 80 Garantie und Produktregistrierung Jegliche Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich von Tripp Lite genehmigt wurden, können die Befugnis des Benutzers hinsichtlich des Betriebs des Gerätes aufheben. Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen...
