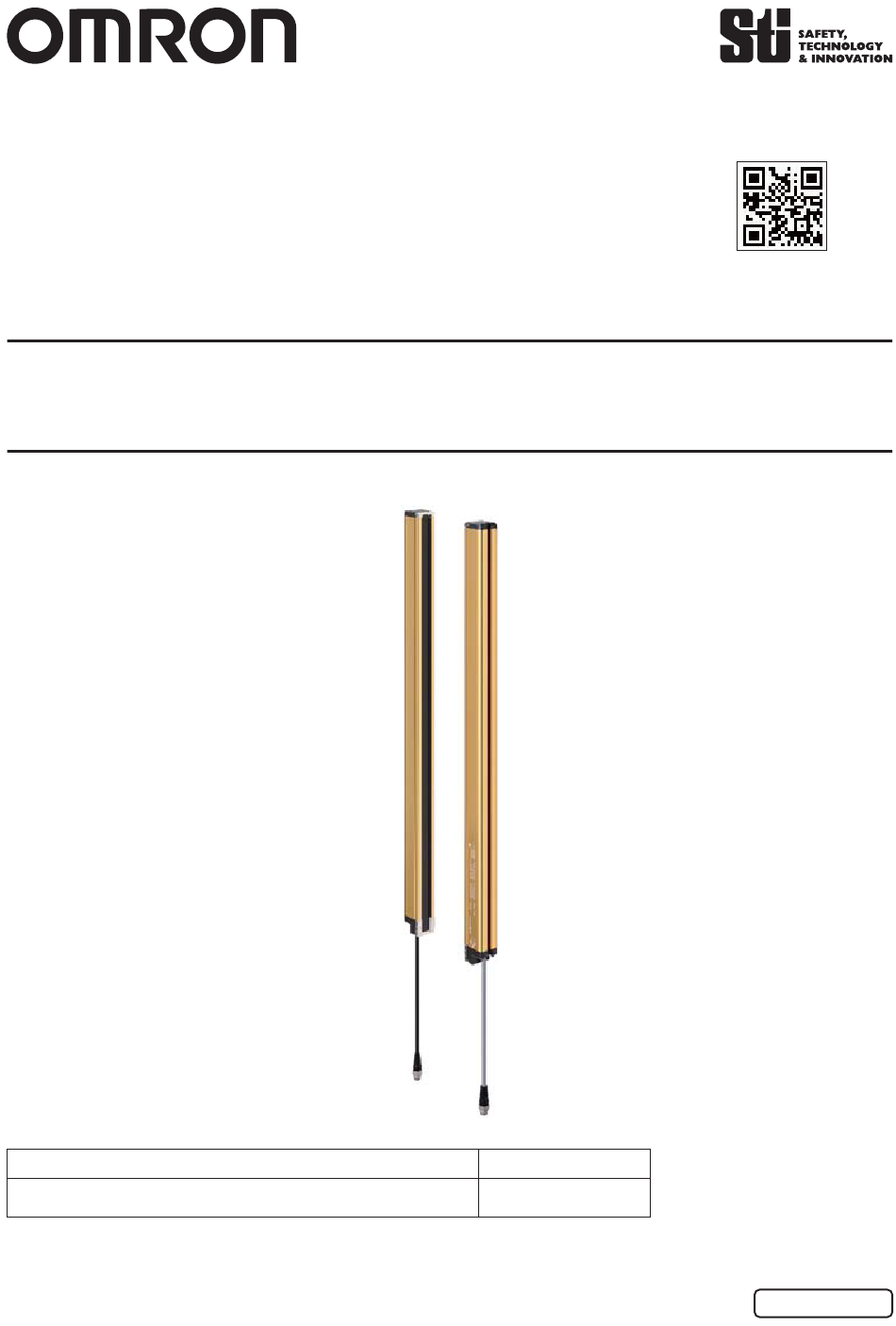

- Page 1 Safety Light Curtain □ □□□□ □□ F3SG- -02TS http://www.ia.omron.com/f3sg-r Quick Installation Manual Document Title Cat. No. Safty Light Curtain F3SG-RR Series User's Manual Z383-E1 © OMRON Corporation 2017 All Rights Reserved. 9309529-9B Original instructions...
-
Page 2: Table Of Contents
Enabled Safety output information Auxiliary Output (Inverted signal output: Enable) Refer to F3SG-RR Series User's Manual for more information. Troubleshooting Guide Sticker Safety Precautions Quick Installation Manual For ratings/specifications, input/output circuit, LED indicator status and troubleshooting, refer to Safety Light Curtain F3SG-RR Series User's Manual. -
Page 3: System Components
2. System Components <Emitter> <Receiver> Beam center-line mark End cap 1. TOP indicator (Blue) Beam End cap Emitter Receiver 2. NPN indicator (Green) Rotary Switch Indicator Functional earth terminal 3. CFG indicator (Green) 1. Test indicator (Green) Functional 2. LONG indicator (Green) 4. -
Page 4: Setting With Rotary Switch
Operation check 4. Setting with Rotary Switch F3SG-RR series has the Rotary Switches to configure functions near the power cable. Configure functions with the Rotary Switches before installing F3SG-RR in your site. Make sure to turn the power of the F3SG- RR on after the setting with the Rotary Switches is complete. -
Page 5: Wiring Examples
Mounting/Beam Alignment Operation check 5.Wiring Examples For input/output circuit and other examples than below, refer to Safety Light Curtain F3SG-RR Series User's Manual. 5-1. EDM enabled, Auto Reset Mode, External Test in 24 V Active (not used) and PNP Outputs... -
Page 6: Mounting And Beam Alignment
*2.Mounting an emitter or receiver with one bracket is possible for the model of protective height of 0240. In this case, locate this bracket at half the Dimension C (or at the center of the sensor length). Refer to Safety Light Curtain F3SG-RR Series User's Manual for dimensions of side mounting. □... - Page 7 Setting Wiring Mounting/Beam Alignment Operation check ■ Mounting 1. Secure the brackets to the wall. <Backside mounting> <Side mounting> Step1 Check position Step2 Mount M5/M6 M5/M6 Screws to mount the brackets to the wall are not included. 2. Loosen the Mounting Screws. Then fit the F3SG-RR housing to the brackets. Mounting Screw (hexagon socket head cap screw (M4×22))
-
Page 8: Mounting With Top/Bottom Brackets (F39-Lgrtb)
0240 to 1040 max. 1120 to 1920 1000 mm *The number of brackets required to mount either one of emitter and receiver. Refer to Safety Light Curtain F3SG-RR Series User's Manual for dimensions of side mounting. □ □□□□ □□ F3SG-... -
Page 9: Mounting With Top/Bottom Brackets (F39-Lgrtb-2)
0240 to 1040 max. 1120 to 1920 1000 mm *The number of brackets required to mount either one of emitter and receiver. Refer to Safety Light Curtain F3SG-RR Series User's Manual for dimensions of side mounting. □ □□□□ □□ F3SG-... -
Page 10: Mounting With Top/Bottom Brackets (F39-Lgrtb-3)
0240 to 1040 max. 1120 to 1920 1000 mm *The number of brackets required to mount either one of emitter and receiver. Refer to Safety Light Curtain F3SG-RR Series User's Manual for dimensions of side mounting. □ □□□□ □□ F3SG-... - Page 11 Setting Wiring Mounting/Beam Alignment Operation check ■ Mounting and Beam Alignment 1. Loosen the Alignment Screws and adjust the angle. Then loosen the Mounting Screws of Top/Bottom Bracket (2). <Backside mounting> <Side mounting> Step1 Alignment Screws Alignment Screws Mounting Screws Check (hexagon socket (hexagon socket...
- Page 12 Setting Wiring Mounting/Beam Alignment Operation check 5. (For Intermediate Bracket) Securely tighten the Mounting Screw. Tightening torque: 3.0 N•m (recom- mended) Then loosen the Alignment Screw. Step1 Check position Mounting Screw Alignment Screw Step2 (hexagon socket head Mount cap screw (M4×22)) Mounting Screw Step3 Align...
-
Page 13: Operation Check
Omron Companies shall not be responsible for conformity with any standards, codes or regulations which apply to the combination of the Product in the Buyer’s application or use of the Product. At Buyer’s request, Omron will provide applicable third party certification documents identifying ratings and limitations of use which apply to the Product. This information by itself is not sufficient for a complete determination of the suitability of the Product in combination with the end product, machine, system, or other application or use. - Page 14 F3SG- RR -02TS http://www.ia.omron.com/f3sg-r © OMRON Corporation 2017 All Rights Reserved. Original instructions...
-
Page 15: 同梱物のご確認
こ のたびはセー フ テ ィ ラ イ ト カ ーテ ン形 F3SG- □ RR □□□□ P □□ -02TS シ リ ーズ ( 以下 F3SG-RR と 呼 びます ) を お買い上げいただ き、 あ り が と う ご ざいます。 本書は F3SG-RR の設置についての簡易説明書です。 F3SG-RR の取扱説明書の全文は下記の当社ウ ェ ブサイ ト よ り ダウン ロー ド し て く だ さ い。 http://www.ia.omron.com/f3sg-r 目次 1. 同梱物のご確認....................................1 2. 各部の名称......................................2 3. -
Page 16: 各部の名称
2. 各部の名称 3. ラ イ ト カ ーテ ン セ ッ ト ア ッ プ手順例 ..3 ページ 設定 ..4 ページ ..5 ページ ..12 ページ * ロー... -
Page 17: ロー タ リ ー Sw 設定
4. ロー タ リ ー SW 設定 本体の電源ケーブル側に、 機能設定を行 う ためのロー タ リ ー SW があ り ます。 F3SG-RR を設置する前に事 前にロー タ リ ー SW の設定を行っ て く だ さ い。 ロー タ リ ー SW の設定完了後に電源を入れて く だ さ い。 連結... -
Page 18: 配線例
5. 配線例 F3SG-RRシ リ ーズユーザーズマニ ュ アル 入出力回路および下記以外の配線例については、 を参照し て く だ さ い。 5-1. EDM 有効、 オー ト リ セ ッ ト モー ド 、 外部テ ス ト 24V ア ク テ ィ ブ ( 機能未使 用時 )、 PNP 出力 [ 各機能の設定... -
Page 19: 取 り つけ ・ 光軸調整
6. 取 り つけ ・ 光軸調整 6-1. フ リ ーロ ケーシ ョ ン金具 ( 形 F39-LGRA) を取 り つけ る場合 ■外形寸法図 （取 り つけ位置確認） [ 背面取 り つけ時 ] [ 単位 : mm ] 寸法C 形式中の4桁の数字 （検出幅） 寸法D C-20 寸法P 検出幅(C) フ... - Page 20 ■取 り つけ方法 1. 金具を壁面に取 り つけます。 壁面への取 り つけネジは付属 し ていません。 2. 本体固定用ボル ト を緩め、 本体をはめて く だ さ い。 3. 本体固定用ボル ト を固定 し ( 締め付け ト ルク ： 3.0N ・ m)、 光軸調整用ボル ト を緩めます。 4. 表示灯を参考に光軸を調整 し 、 光軸調整ボル ト を固定 し ます。 ( 締め付け ト ルク ： 3.0N ・ m) フ...
-
Page 21: 上下取付金具 ( 形 F39-Lgrtb) を取 り つける場合
6-2. 上下取付金具 ( 形 F39-LGRTB) を取 り つけ る場合 ■外形寸法図 （取 り つけ位置確認） [ 背面取 り つけ時 ] [ 単位 : mm ] 寸法C 形式中の4桁の数字 （検出幅） 寸法D C-20 寸法G C+27.2+N1+N2 寸法H C+38+N1+N2 寸法I C+58+N1+N2 寸法N1 0～30 寸法N2 0～13 寸法P 検出幅(C) 上下取付金具の数... -
Page 22: 上下取付金具 ( 形 F39-Lgrtb-2) を取 り つける場合
6-3. 上下取付金具 ( 形 F39-LGRTB-2) を取 り つける場合 ■外形寸法図 （取 り つけ位置確認） [ 背面取 り つけ時 ] [ 単位 : mm ] 寸法C 形式中の4桁の数字 （検出幅） 寸法D C-20 寸法G C+51+N1+N2 寸法H C+54+N1+N2 寸法I C+88+N1+N2 寸法J C+106+N1+N2 寸法N1 0～30 寸法N2 0～13 寸法P 検出幅(C) 上下取付金具の数... -
Page 23: 上下取付金具 ( 形 F39-Lgrtb-3) を取 り つける場合
6-4. 上下取付金具 ( 形 F39-LGRTB-3) を取 り つける場合 ■外形寸法図 （取 り つけ位置確認） [ 背面取 り つけ時 ] [ 単位 : mm ] 寸法C 形式中の4桁の数字 （検出幅） 寸法D C-20 寸法G C+39.5+N1+N2 寸法H C+65+N1+N2 寸法I C+84+N1+N2 寸法N1 0～30 寸法N2 0～13 寸法P 検出幅(C) 上下取付金具の数 * 中間取付金具の数... - Page 24 ■取 り つけ方法 と 光軸調整 1. 光軸調整用ボル ト を緩め角度を調整 し 、 上下金具 (2) の本体固定用ボル ト を緩めます。 2. F3SG-RR の筐体 ( 黄色のエ リ ア ) 内に上下金具 (1) の全体が位置する よ う に固定 し て く だ さ い。 ( 推奨締め付け ト ルク ： 3.0N ・ m) 3.
- Page 25 5. 本体固定用ボル ト を固定 し ( 締め付け ト ルク ： 3.0N ・ m)、 光軸調整用ボル ト を緩めます。 ( 中間取付金具使用時のみ ) 6. 上下取付金具を壁面に固定 し ます。 壁面への取 り つけネジは付属 し ていません。 7. 表示灯を参考に光軸を調整 し 、 光軸調整ボル ト を固定 し ます。 ( 締め付け ト ルク ： 3.0N ・ m) 上下取付金具のみの場合、...
-
Page 26: 動作チ ェ ッ ク
ロー タ リ ー SW 設定、 配線、 取 り つけ ・ 光軸調整が終わっ た ら、 F3SG-RR の動作チ ェ ッ ク を実施 し て く だ さ い。 必要に応 じ て添付の ト ラ ブルシ ュ ーテ ィ ングス テ ッ カ を形 F3SG-RR の近 く に貼っ て く だ さ い。 http://www.ia.omron.com/f3sg-r BLANK LOCKOUT...
