Tuotteen kuvaus
3.1
Yleinen kuvaus
Basic quattro toimitetaan kahden säiliön versiona� Lisäsäiliöitä käyttämällä (ks� Lisävarusteet) siitä voi
jälkivarustaa 3- tai 4-säiliöisen version�
3.2
Rakenneryhmät ja toimintoelementit
1
Valintakytkin
2
Kylmälaitepistoke
3
Virtakytkin
4
Säiliön kansi
5
Painesäädin
6
Painemittari
7
Käsikappale
8
Suojalasi
4
4
4
4
4
4
5
5
5
5
5
5
6
6
6
6
6
6
3
3
3
3
3
3
2
2
2
2
2
2
1
1
1
1
1
1
22
3.3
Toimituksen sisältö
1 Basic quattro
1 Jalkakytkin
1 Liitäntäsarja
1 Käyttöohje ja liitteet
1 Verkkojohto
9
Pohjaristikko
10 Käsimuhvit
11 Ulospuhallussuutin
12 Ilmaliitäntä
13 Vedenerotin
14 Vedenerottimen venttiili
15 Jalkakytkimen liitäntä (A)
16 Terässäiliö
7
7
7
7
7
7
8
8
8
8
8
8
9
10
9
9
9
9
9
10
10
10
10
10
11
21
20
23
- 5 -
17 Sekoituskammio
18 Imuputki
19 Jalkakytkimen liitäntä (B)
20 Suodatinpatruuna
21 Irrotustyökalu
22 Jalkakytkin
23 Paineilmaletku
24 Verkkojohto
12
13
19
18
24
14
fi
15
16
17

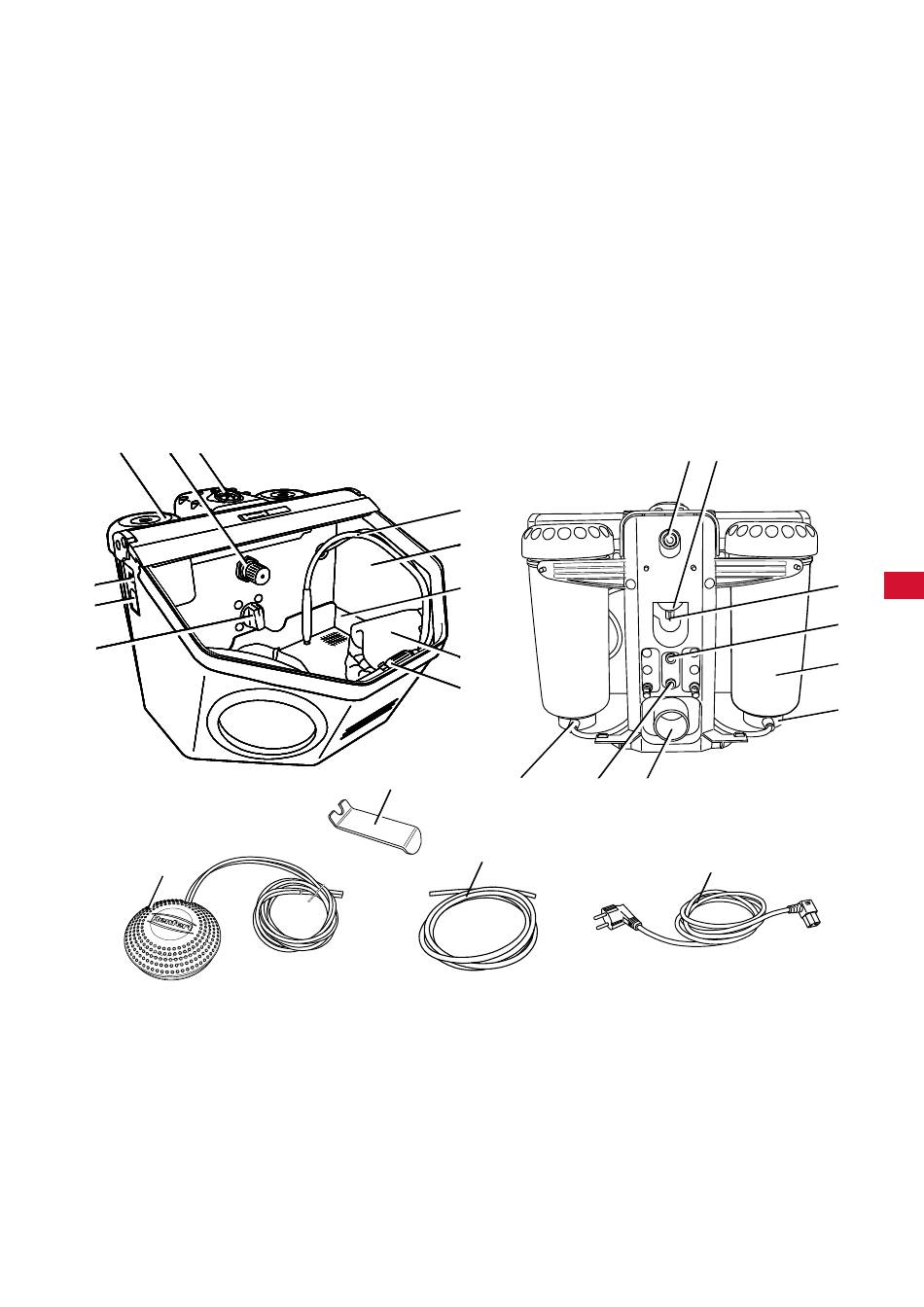

Kuva 1
