Descrizione del prodotto
3.1
Descrizione generica
Il Basic quattro viene fornito nella versione con 2 serbatoi. E' possibile aggiungere successivamente ulte-
riori serbatoi (vedi accessori) ottenendo così una versione a 3 o a 4 serbatoi.
3.2
Componenti ed elementi funzionali
1
Selettore
2
Presa sull'apparecchio
3
Interruttore ON / OFF
4
Coperchio del serbatoio
5
Regolatore della pressione
6
Manometro
7
Manipolo
8
Lastra visiva
9
Griglia del fondo
4
4
4
4
4
4
5
5
5
5
5
5
6
6
6
6
6
6
3
3
3
3
3
3
2
2
2
2
2
2
1
1
1
1
1
1
22
3.3
Dotazione
1 Basic quattro
1 Comando a pedale
1 Kit di raccordi
1 Istruzioni per l'uso con allegati
1 Cordone di rete
10 Manicotto
11 Siringa d'aria
12 Raccordo per l'aria com-
pressa
13 Separatore d'acqua
14 Valvola del separatore
d'acqua
15 Raccordo per comando
a pedale (A)
16 Serbatoio
7
7
7
7
7
7
8
8
8
8
8
8
9
10
9
9
9
9
9
10
10
10
10
10
11
21
20
23
- 5 -
17 Camera di miscela
18 Tubo per l'aspirazione
19 Raccordo per comando a
pedale (B)
20 Cartuccia dei filtri
21 Chiave a forchetta
23 Tubo per l'aria compressa
22 Comando a pedale
24 Cordone di rete
12
13
19
18
24
it
14
15
16
17

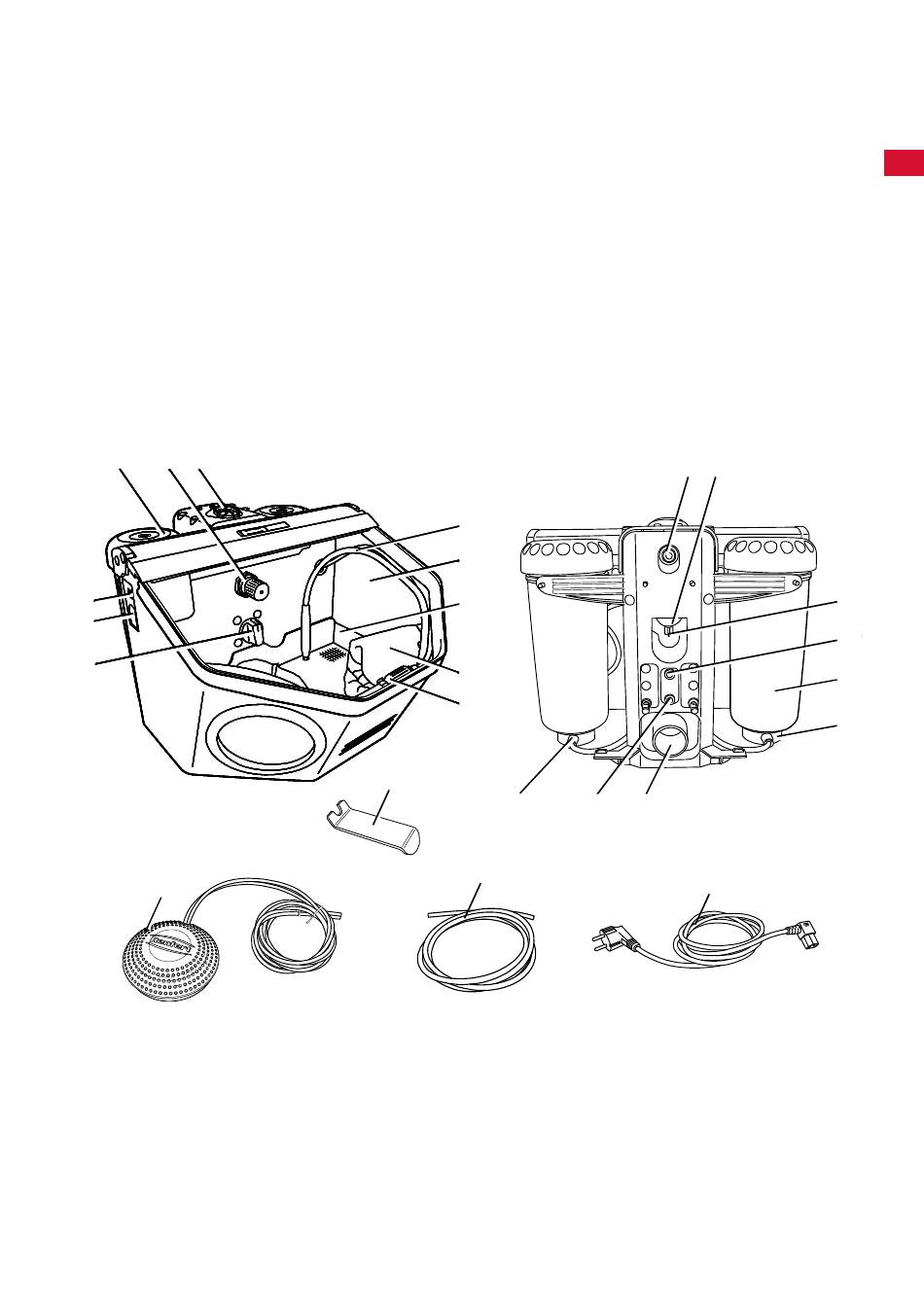

Fig. 1
