IT
Gentile Cliente,
Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni
nella salvaguardia della sua sicurezza, le consigliamo di leggere con attenzione il
presente manuale prima di collegare e mettere in funzione il prodotto. Tenga sempre
a disposizione il presente manuale per ulteriori esigenze future.
INFORMAZIONI DI SICUREZZA
USO PREVISTO
Non è consentito l'uso dell'apparecchio in modi
diversi da quello indicato nel presente manuale.
Utilizzare il prodotto solo in luoghi interni asciutti. Non
rispettare le istruzioni e le precauzioni di sicurezza
riportate nel presente manuale potrebbe causare incidenti mortali,
lesioni e danni a persone e cose. Il costruttore/fornitore non
risponde dei danni risultanti da un utilizzo non conforme all'uso
previsto.
AT T E N Z I O N E
RISCHIO DI SCOSSE ELETTRICHE
NON APRIRE
tecnico autorizzato quando è necessario ripararlo. Scollegare
il prodotto dall'alimentazione e da altri apparecchi se dovesse
esserci un problema. Non esporre il prodotto ad acqua o
umidità.
• Questo prodotto non è un giocattolo e non è pensato per i bambini, contiene piccole
parti che potrebbero venir ingerite o inalate e provocare danni se non utilizzato
correttamente!
• Installare l'apparecchio e le periferiche ad esso collegate in modo che non possano
provocare danni a persone e oggetti come far inciampare o causare cadute.
• Rimuovere tutti gli imballi che potrebbero causare soffocamento se manipolati
da bambini.
• Per evitare incendi, scosse elettriche o danni al prodotto, si raccomanda di non
esporre il prodotto a pioggia, umidità o qualsiasi tipo di liquido.
• Tutte le parti non dovrebbero venir scosse bruscamente, subire urti e cadute al fine
di evitare danni.
• Quando si scollega l'alimentatore, procedere estraendo delicatamente la spina
e non tirando il cavo.
• Quando il prodotto non viene utilizzato si raccomanda di spegnerlo e di scollegare
l'alimentatore se il prodotto non viene utilizzato per un lungo periodo di tempo.
• Non aprire l'alloggiamento o modificare il modulo.
• Tenere il prodotto in un luogo asciutto e ventilato per facilitare la dissipazione
del calore in eccesso.
• Mantenere il prodotto lontano da ambienti che presentano campi elettrici statici
e forti campi magnetici.
INTRODUZIONE
IDATA HDMI2-4K4EARC è uno switch HDMI a quattro ingressi che collega 3 dispositivi
HDMI e un dispositivo/soundbar ARC; due uscite: una eARC TV e una solo audio.
Invia in modo affidabile i segnali della sorgente HDMI all'uscita HDMI, supportando la
funzione eARC; EARC (Enhanced Audio Return Channel) consente di trasmettere un
segnale audio nella piena risoluzione originale attraverso un cavo HDMI e riprodurre il
miglior audio senza compromessi.
CARATTERISTICHE DEL PRODOTTO
• Funziona con SONOS ARC/BOSE 500/BOSE 700 e QUALSIASI eARC/ARC AVR
e soundbar
• HDMI 2.0b, compatibile con HDCP 2.2
• Fino a 4K60 RGB/YCBCR 4:4:4 8 bit 18 Gbps
• Formati audio HDMI: PCM 2.0, LPCM 5.1/7.1, Dolby Digital, Dolby Digital plus, Dolby
True HD, Dolby Atmos, DTS 5.1, DTS ES 6.1, DTS HRA, DTS HD Master, DTS:X
• Passante HDR, HDR10, HDR10+, Dolby Vision
• 4 ingressi possono collegare 3 dispositivi sorgente HDMI e un dispositivo
soundbar/ARC (collegamento alla soundbar)
• eARC/ARC dall'uscita HDMI1 passa attraverso la porta HDMI eARC/ARC
• eARC/ARC dall'estrazione HDMI out1 alla porta solo audio HDMI out2 (connessione a
Legacy AVR)
INSTALLAZIONE DELL'HARDWARE
1. Collegare la sorgente del segnale alla porta di ingresso HDMI utilizzando un cavo
HDMI
2. Collegare la soundbar earc alla porta di ingresso earc utilizzando un cavo HDMI
3. Utilizzare il cavo HDMI per collegare eArc TV alla porta di uscita HDMI 1
WWW.TECHLY.COM
Per ridurre il rischio di
shock elettrico, questo
prodotto dovrebbe essere
aperto SOLO da un
All rights reserved. All trademarks and trade names are those of their respective owners. TECHLY
CON SPLITTER AUDIO EARC/ARC
4. Utilizzare un cavo HDMI per collegare l'apparecchiatura audio alla porta di uscita
HDMI 2
5. Collegare l'alimentatore

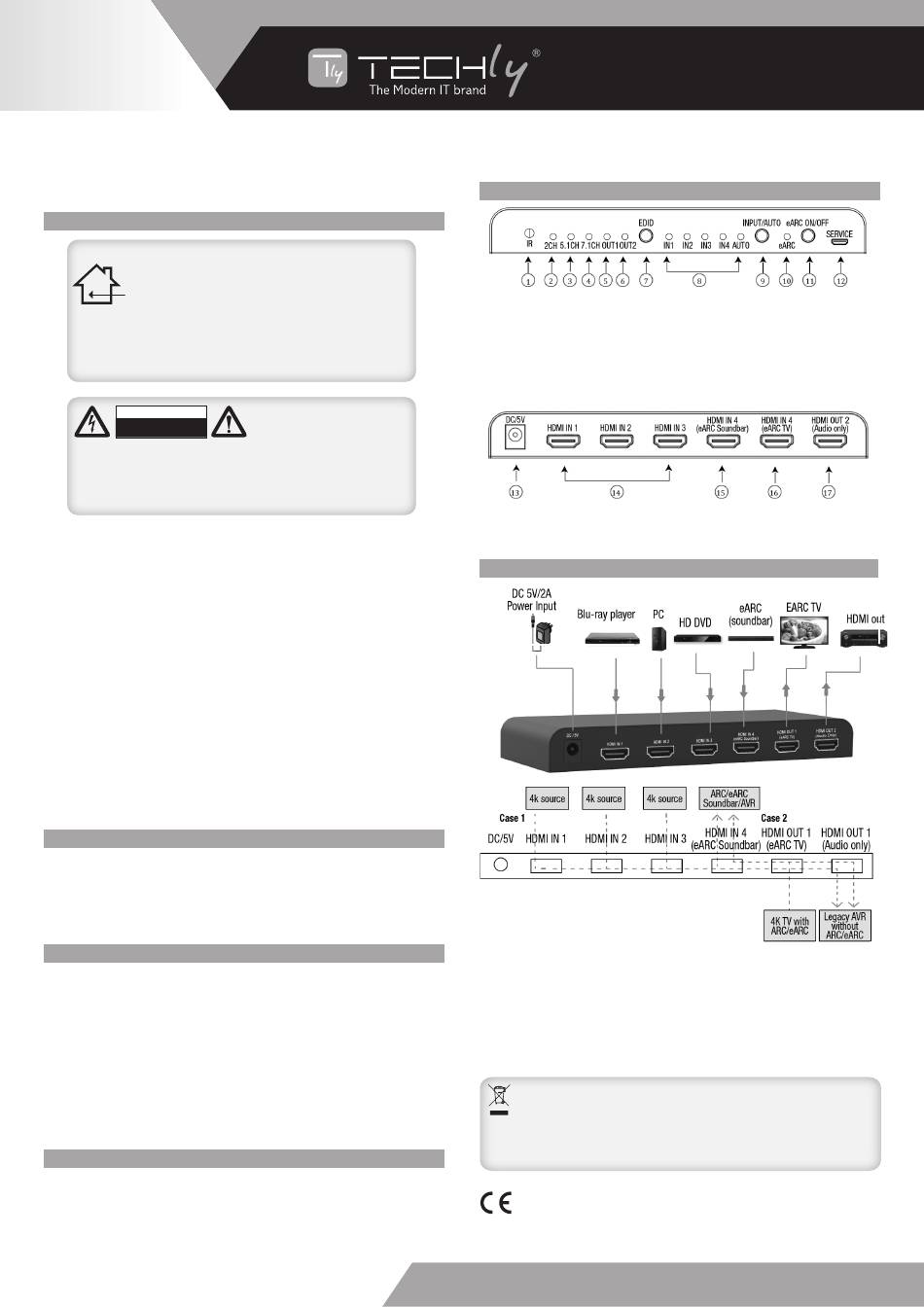

DESCRIZIONI DEL PANNELLO
1. Sensore rosso a infrarossi
per telecomando HDMI
2. Indicatori LED canale audio 2.0CH
3. Indicatori LED del canale audio 5.1CH
4. Indicatori LED canale audio 7.1CH
5. Indicatori LED Out1
6. Indicatori LED Out2
13. Porta di ingresso alimentazione
14. Porte di ingresso HDMI
15. Porta di ingresso Earc (soundbar)
DIAGRAMMA DI CONNESSIONE
Caso 1: uscita video sorgente 4K su TV 4K, l'audio può essere emesso su ARC/eARC
Soundbar/AVR e ingresso Legacy AVR HDMI.
Caso 2: la TV riproduce contenuti in streaming come Netflix o Roku, l'uscita audio TV
ARC/eARC su ARC/eARC Soundbar/AVR e l'ingresso Legacy AVR HDMI.
In conformità alla normativa RAEE, le apparecchiature elettriche ed
elettroniche non devono essere smaltite con i rifiuti domestici. Il presente
prodotto deve essere consegnato ai punti di raccolta preposti allo
smaltimento e riciclo delle apparecchiature elettriche ed elettroniche.
Contattate le autorità locali competenti per ottenere informazioni in merito
allo smaltimento corretto della presente apparecchiatura.
Con il marchio CE, Techly ® garantisce che il prodotto e conforme alle norme
e direttive europee richieste.
SWITCH HDMI 4X1 4K@60HZ
7. Pulsante di commutazione EDID
8. Indicatori LED ingresso HDMI
9. Pulsante di commutazione
dell'ingresso HDMI
10. Indicatori LED Earc
11. Pulsante interruttore Earc
12. Porta di aggiornamento USP
16. HDMI OUT1 (earc TV)
17. HDMI OUT2 (solo AUDIO)
® Viale Europa 33, 33077 Sacile (PN) Italy
