Summary of Contents for Antari B-200

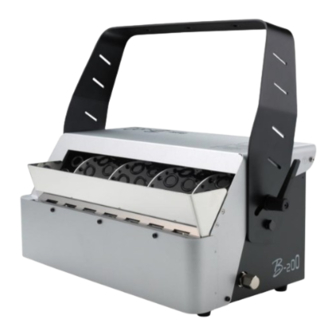

- Page 1 B-200 High Output Bubble Machine User Manual - English -中文 © 2023 Antari Lighting and Effects Ltd.
-
Page 2: Table Of Contents
Introduction ..............................1 Safety Information ............................1 Package Contents & Inspection ........................2 Machine Details ............................3 Technical Label Information ........................3 Bubble Fluid ..............................3 Setting and Manual Operation ........................3 Filling Bubble Fluid ............................. 4 Control Settings ............................4 10. -
Page 3: Introduction
Please make sure the power outlet is not damaged or loose before plug in the power cord. If the power cord is damaged, it must be replaced by Antari or its local dealers, otherwise the warranty will be... -
Page 4: Package Contents & Inspection
Do not operate the machine in any area with unstable voltage. If you experience strange sound or malfunction, turn off the power and unplug the power cord immediately and contact your local Antari dealer for assistant. Do not contact any moving part. -
Page 5: Machine Details
CAUTION! Antari dealer for assistant. Only the bubble fluid manufactured by Antari can be used, do not mix or dilute the bubble fluid. Due to improper storage or using other fluid might cause malfunction. The machine is tested and calibrated with the specific bubble fluid to get the best performance. -
Page 6: Filling Bubble Fluid
Control Settings B-200 High Output Bubble Machine can be operated in the following modes. The machine can only accept 1 type of signal at a time. When using different control modes at the same time, the machine will work according to built- in control priority: ... - Page 7 ** There is a protection cap on DMX IN, please remove it with your finger before operation. Function Ground Data- Data+ 10.2 DMX Setting DMX Value Function 0~128 129~255 10.3 Addressing Each device occupies 1 channel. To ensure that the control signals are properly directed to each device, they require addressing.
-
Page 8: Bct-1 Timer Cable Remote (Optional)
** If you encounter any problem, please contact your local Antari dealer for assistant. 12. BCR-1 Wireless Remote (Optional) BCR-1 Wireless Remote is an optional accessory for B-200 High Output Bubble Machine, it included a wireless remote control and a receiver. It’s ready to use, no pairing necessary, please see instruction below;... -
Page 9: Technical Specifications
50 ml/min (100% output) Fluid Consumption Operating Time 40 mins (100% output) 2.0 Liters (0.53 gallon) Fluid Box Capacity Antari BL Bubble Fluid Compatible Fluid Ambient Temp. Range 5°C – 40°C (41°F – 104°F) Manual、DMX512、Timer (Optional)、Wireless Remote (Optional) Control Methods XLR 5-Pin (DMX)、IEC (Power) -
Page 10: Machine Dimension
16. Machine Dimension... -
Page 11: 安全注意事項
中文使用說明書 1. 前言 在操作本機器之前，請務必仔細詳閱本說明書然後請將本說明書放置在機器使用者可隨時查閱之處存放。 此說明書包含如何安全的安裝及操作本機器以及說明所有在機器上的標示。如果您有任何操作上的問題， 請立即聯繫當地的 Antari 經銷商尋求協助。 2. 安全注意事項 危險 若不確實避免這些指示，可能導致嚴重人身傷害甚至死亡。 警告 若不確實遵循這些指示，可能導致嚴重人身傷害甚至死亡。 注意 若不確實注意這些指示，可能導致人身傷害甚至死亡，嚴重程度視情況而定。 危險 請務必使用正確電壓。如果使用錯誤電壓，可能會遭受危險的電擊燒傷或更嚴重的後果。 請務必將機器連結到有保護的電路，並確保有正確地接地，以避免觸電的危險。關於接地方式請參考 第 17 頁附錄 I。 請勿在捆綁電源線的情況下使用，可能會發熱導致火災。 操作機器時請 勿 將 機 器 對 著 人 體 、動物或火 焰使用。 警告... -
Page 12: 包裝內容與檢查
USE ONLY WITH ADULT SUPERVISION. 僅在成人監督下使用 FOR INDOOR USE ONLY. KEEP DRY. 僅限室內使用 請保持乾燥 3. 包裝內容與檢查 在收到機器後，請立即小心地打開包裝紙箱，檢查所有內容，確認您所購買的機型及配件。如果有任何部 件因運輸過程出現損壞或缺少，請立即連絡經銷商，並以原包裝退回檢查。 3.1 包裝內容 1 x B-200 高輸出泡泡機 1 x IEC 電源線 1 x 吊架 1 x 說明書或掃描機身 QR CODE 3.2 選配說明 品項 描述... -
Page 13: 機器訊息
11. 風扇 06. 有線控制器連接頭 5. 技術標籤資訊 使用本機器前，請詳閱位於機器後方的技術標籤訊息。 1. 機器型號 5. 斷路器/保險絲 2. 工作電壓 6. 說明書 QR CODE 3. 頻率 7. 機器流水序號 4. 瓦特數 6. 泡泡水 將液體加入機器之前，請務必先拔除電源線。請勿添加易燃液體。如果發現液體 危險 流入機器內部，請洽 Antari 原廠或其經銷商尋求協助。 僅能使用 Antari 原廠製造之泡泡水，不可混用或稀釋。若因保存不當而變質或使用非原廠泡泡水，將 可能造成機器故障。 本機器是使用專屬的泡泡水做測試與校正來取得最佳的效能。 如需更換另一種液體，請在使用前，先將液體盒中的液體清空，以避免混合。 如果使用非原廠製造之泡泡水而導致泡泡機損壞將不在保固範圍內。... -
Page 14: 設定與手動操作說明
步驟4. 啟動機器電源後，泡泡輪與風扇將會啟動並製造泡泡欲停止請將電源關閉即可; 步驟5. 需關閉機器時，請確認機器已停止運轉，再將電源關閉即可，長時間不使用時請拔除電源線。 填充泡泡水 請在填充泡泡水前，先確認您電源插座已經拔除。 請將泡泡水從箭頭所指方向倒入，如上圖。 ***請 隨 時 注 意 泡 泡 水 的 剩 餘 量 ***請確保泡泡棒完全被泡泡水覆蓋 ***不要過度填充泡泡水, 在頂部下面 5 公分停止避免溢出及內部損壞 ***只能使用 Antari BL 泡泡水, 機器不能只用水或其他未經認證的液體運行控制設定 控制設定 B-200 高輸出泡泡機可以使用下列操作模式，機器每次接受一種訊號。當同時間使用多種訊號時機器將根 據原廠內建訊號的優先順序來進行工作; 手動控制 定時控制 DMX512 ... -
Page 15: Dmx 說明
10. DMX 說明 10.1 DMX 說明 本機可提供一個 XLR 5-PIN 的 DMX 連接頭選擇。下為 PIN 的接點說明： DMX IN 連接頭上的蓋子是一個保護蓋，操作前， 請用手指撥開即可輕鬆地將其取下。 功能 接地 數據- 數據+ 10.2 DMX 通道功能設定 DMX 數值範圍 功能 0~128 關閉 129~255 開啟 10.3 DMX 地址說明 每台機器會佔據一個通道。他們都需要一個地址來確保控制訊號是正確指向每台機器。請按照下圖，使用 前，必須針對每一台機器透過指撥開關來調整。起始地址是定義為機器響應控制器的第一個通道。請確保 你沒有任何重複的通道才能夠正確及獨立的透過 DMX 數據鏈結來操控每台機器。如果二、三或多台機器 有類似的地址他們將運作相似。... -
Page 16: Bct-1 有線定時控制器(選配)
11. BCT-1 有線定時控制器(選配) BCT-1 有線定時控制器是 B-200 高輸出泡泡機的選購配件，使用方法如下; 按鈕/旋鈕 功能 DURATION [旋鈕] 調整時間 INTERVAL [旋鈕] 調整間隔時間 CONTROL [紅色按鈕] 電源 開/關 BUBBLE [綠色按鈕] 開始製造泡泡 TIMER [黃色按鈕] 啟動 TIMER 模式 注意: **務必開啟控制器電源才能使用。 **如果關閉計時功能，還是可以按下綠色按鍵開始製造泡泡。 **如果有任何問題，請聯繫當地的 Antari 經銷商尋求協助。 12. BCR-1 無線控制器(選配) BCR-1 無線控制器是 B-200 高輸出泡泡機的選購配件，它包含一個無線控制器和一個接收器。此配件是隨... -
Page 17: 技術規格
歐規 : AC 220-240V, 50/60Hz 0.5A 120 瓦 額定功率 50.0 毫升/分鐘(100%輸出) 耗油量 約 40 分鐘(100%輸出) 運作時間 2.0 公升 (0.53 加侖) 油桶容量 Antari BL 泡泡水 適用泡泡水 5°C – 40°C (41°F – 104°F) 適用環境溫度 控制方式 手動控制、DMX512、定時控制(選配)、無線控制(選配) XLR 5-Pin (DMX)、IEC(主電源) 連接座 DMX512 通道... -
Page 18: 機器尺寸圖
16. 機器尺寸圖... -
Page 19: Appendix I - Grounding Instruction
Appendix I - Grounding Instruction This appliance must be grounded. In the event of malfunction or breakdown, grounding provides a path of least resistance for electric current to reduce the risk of electric shock. This appliance is equipped with a cord having an equipment-grounding conductor and a grounding plug. - Page 20 C08B20005...
